焦作直流高壓發生器點擊“繼續”按鈕，進入下一屏。4. 點擊“開始測試（停止）”按鈕，設備開始升壓，此時電源指示燈紅燈滅，高壓指示燈綠燈亮，表示系統正在加高壓。試驗人員只需關注試驗電壓和試驗電流的讀數即可。試驗如果異常，再次點擊“開始測試（停止）”按鈕一次，可結束試驗。5.高壓升至所設耐壓電壓設備自動停止升壓，此時蜂鳴器會報警一次，設備開始倒計時讀秒，時間降為零時設備將繼續升至下一個預設值，如此循環直到做完所有階段。設備自動關斷高壓，高壓指示燈結燈滅，紅燈亮。6.試驗過程中如出現因為過壓或過流時，設備會自行關斷高壓輸出，相應過電壓或過電流會顯示紅字數據，試驗人員可由此判定關斷原因。7.升壓過程中，試驗人員可隨時點擊“暫停/繼續”用于觀察試驗數據。也隨時可按面板上面“急停”按鈕結束試驗。8．按照已設置的試驗要求試驗完畢后，儀器自動關斷高壓，并顯示本次試驗結果和所有試驗數據，如下圖：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。10.對高壓進行充分放電，在高壓輸出端掛上地線一段時間再拆線結束本次試驗。

焦作直流高壓發生器.設置完成后，點擊“進入試驗”，進入下一屏，顯示如下：4.點擊“開始測試（停止）”按鈕，設備開始升壓，此時電源指示燈紅燈滅，高壓指示燈綠燈亮，表示系統正在加高壓。試驗人員只需關注試驗電壓和試驗電流的讀數即可。試驗如果異常，再次點擊“開始測試（停止）”按鈕一次，可結束試驗。5.高壓升至所設耐壓電壓設備自動停止升壓，此時蜂鳴器會報警一次，設備開始倒計時讀秒，時間降為零時自動關斷高壓輸出。6.試驗過程中如出現因為過壓或過流時，設備會自行關斷高壓輸出，相應過電壓或過電流框內紅字會顯示數據，試驗人員可由此判定關斷原因。7.升壓過程中，試驗人員可隨時點擊“暫停/繼續”用于觀察試驗數據。也隨時可按面板上面“急停”按鈕結束試驗。8.試驗結束，屏幕自動跳轉至結果顯示，方便試驗人員分析判斷數據或保存數據，其結果顯示格式如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。10.對高壓進行充分放電，在高壓輸出端掛上地線一段時間再拆線結束本次試驗。三、階段試驗1．設備屏點擊“階段試驗”選項，設備可進行階段試驗項目，即高壓分成幾個階段升壓，每個階段都可按需要預置停留時間，顯示如下圖進入階段耐壓參 數設置1。2.點擊方框，根據整個試驗的電壓和電流設定保護電壓和保護電流值，設置完成點擊繼續進入下一屏進入階段耐壓參數設置2：3.此時可進行階段耐壓試驗參數的設置，設置每階段電壓值，耐壓時間值，并點擊后面的選中按鈕，一共可分成六個階段。

焦作直流高壓發生器TH-GP2直流高壓一體化發生器性能特點:TH-GP2直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，度高。其重量僅有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作為簡便的便攜式沖擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為理想的沖擊高壓設備。適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。

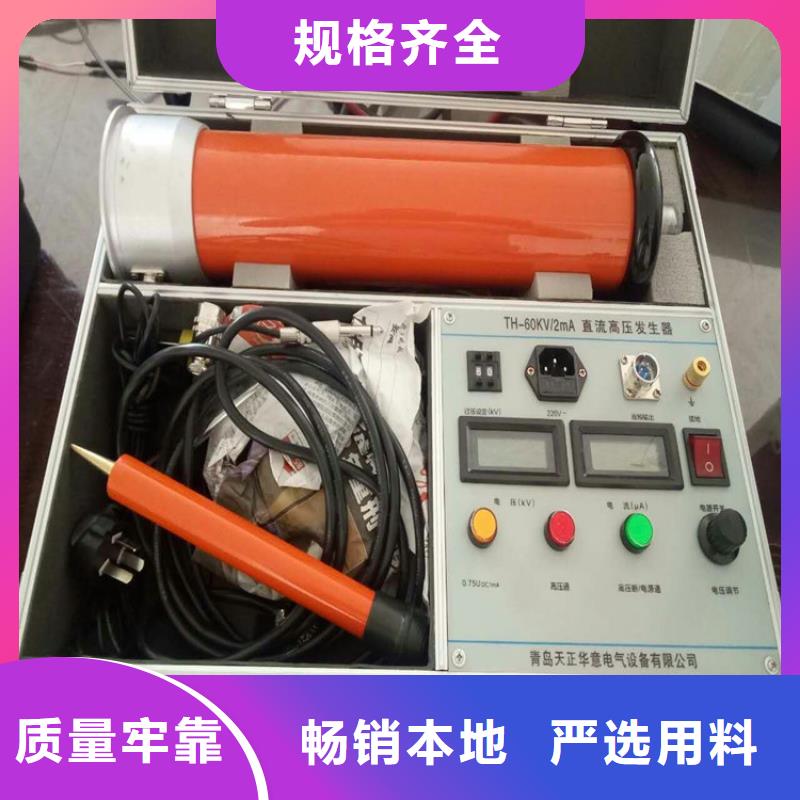

焦作直流高壓發生器系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 200/2 200/3 200/5 250/3 300/2 300/5額定電壓(kV) 200 200 200 250 300 300額定電流(mA) 2 3 5 3 2 5額定功率(W) 400 600 1000 750 600 1500機箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍壓重量(kg) 7.9 7.9 8.3 9 11 11.5倍壓高度(mm) 970 970 970 1030 1250 1250電壓測量精度 數顯表 ±(1.5％讀數±2個字)電流測量精度 數顯表 ±(1.5％讀數±2個字)波紋系數 ≤3％電壓穩定度 隨機波動，電源電壓變化±10％時≤1％過載能力 空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式 間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力 被試品電容量無限制可用1.5倍的額定電流充電結構特點 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

焦作直流高壓發生器 一體化高壓電源使用說明書青島天正華意電氣設備有限公司目 錄一體化電源一、概述二、主要特點三、技術參數四、儀器操作面板及界面說明 5五、操作方法的簡介 5六、使用與維護 6七、配置清單 7尊敬的顧客:在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。由于輸入輸出端子、測試柱等均有可能帶電壓，在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?要求請閱讀下列注意事項，以免人身傷害，為了避免可能發生的危險，只可在規定的范圍內使用。①：使用時一定要將儀器可靠接地，高壓輸出線不要與地面接觸；②：只有合格的技術人員才可執行維修，防止觸電造成人身傷害；③：正確地連接和斷開。當測試導線與帶電端子連接時，一定不要連接或斷開測試導線。做完試驗后一定要放電，中途暫停時也要放電，以免意外碰到；④：避免接觸裸露電路和帶電金屬。有電時，請勿觸摸裸露的接點和部位。⑤：請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試。由此發生的事故與設備生產商無關!一、概述TH-32KV一體化電源采用一體化設計，內置高壓電容及可調間隙球，體積小，重量輕，接線簡單，方便運輸及隨身作業。

焦作直流高壓發生器電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。必要時用外接高壓分壓器比對控制箱上的電壓。11.試驗完畢，降壓，關閉電源。

焦作直流高壓發生器TH-GP2直流高壓一體化發生器性能特點:TH-GP2直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，度高。其重量僅有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作為簡便的便攜式沖擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為理想的沖擊高壓設備。適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。

焦作直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

焦作直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

焦作直流高壓發生器 系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

焦作直流高壓發生器系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 200/2 200/3 200/5 250/3 300/2 300/5額定電壓(kV) 200 200 200 250 300 300額定電流(mA) 2 3 5 3 2 5額定功率(W) 400 600 1000 750 600 1500機箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍壓重量(kg) 7.9 7.9 8.3 9 11 11.5倍壓高度(mm) 970 970 970 1030 1250 1250電壓測量精度 數顯表 ±(1.5％讀數±2個字)電流測量精度 數顯表 ±(1.5％讀數±2個字)波紋系數 ≤3％電壓穩定度 隨機波動，電源電壓變化±10％時≤1％過載能力 空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式 間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力 被試品電容量無限制可用1.5倍的額定電流充電結構特點 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

焦作直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。

焦作直流高壓發生器 系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

焦作直流高壓發生器按一下復位鈕，保護燈滅，測試儀進入測量待機狀態；5、測試：按下測量鈕約2秒鐘后松開，測試儀便自動完成各種參數的測量，并將測量結果分別記憶在兩塊表頭上，待放電燈亮后更換試品。再按一下測量鈕，即可進行下一次測量。五、誤差調整如果儀器使用一段時間后，發現有誤差，則須進行調整。即：接好試品，取一塊標準高阻電壓表并接在高壓端與地（外殼）間，按下測量鈕不放，看儀器示值與標準表示值是否相等。如不相等，則須調整儀器表頭背面的基準電位器，直到兩值相等為止。如下圖所示：六、注意事項1、除嚴格執行本操作規程外，還必須嚴格執行常規高電壓操作規程；2、放電燈亮前，表示有高壓輸出，嚴禁人為觸及高壓電極或更換試品；3、非專業人員，不得擅自打開外殼檢修；4、在測量過程中，如果保護燈亮，表示試品短路或開路，或U1mA＞量程，或試品接線接觸不良，此時，高壓已自動關閉，待放電燈亮后，按一下復位鈕，將恢復到測量狀態。七、售后服務本產品保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。
