吉安介質損耗測試儀比如48.7Hz50±0.1Hz到50±10Hz自動雙變頻隨意設置。60±0.1Hz到60±10Hz自動雙變頻隨意設置。頻率精度：±0.01Hz外施高壓：正接線時試驗電流5A，工頻或變頻40-70Hz反接線時試驗電流10kV/5A，工頻或變頻40-70HzCVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30ACVT變比測量：變比測量精度：±讀數×1％變比測量范圍：10～99999相位測量精度：±0.1°相位測量范圍：0～359.9°測量時間：約40s，與測量方式有關輸入電源：180V～270VAC，50Hz±1％，市電或發電機供電計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。打印機：煒煌A7熱敏微型打印機環境溫度：-10℃～50℃相對濕度：＜90％外形尺430＊330＊350mm儀器重量：28kg五、測量方式及原理按被測試品是否接地分兩種測量方式，即正測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：高壓輸出端Icx R 高壓輸出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接線測量 （b）反接線測量圖一在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純容性電流，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。在圖一（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。電流矢量法 試品等效電路

吉安介質損耗測試儀 注 意：如果打開高壓盒電源開關指示燈不閃爍，可能是電池沒電了，需要充電。4.9、高壓測量接線柱安裝位置：如圖4—2—⑨。功 能：反接法測量時，被試品的測量輸入插座。注 意：高壓小于等于12 kV，電流小于等于15A。4.10、高壓接線柱安裝位置：如圖4—2—⑩。功 能：測試高壓接線柱，反接法測量時被試品的高壓屏蔽極。注 意：高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置：高壓盒底面，如圖4—2—11。功 能：高壓盒電源開關和充電插座。注 意：高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關，以免電池掉電。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置：如圖4—2—12。功 能：低壓盒電源開關。注 意：不使用時請及時關閉，以免電池掉電。4.13、低壓盒電源指示燈安裝位置：如圖4—2—13。功 能：打開低壓盒電源開關則指示燈一直亮。注 意：如果打開高壓盒電源開關指示燈不亮，可能是電池沒電了，需要充電。4.14、低壓盒充電插座安裝位置：如圖4—2—14。功 能：低壓盒內置鋰電池充電插座。注 意：電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置：如圖4—2—15。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置：如圖4—2—16。功 能：正接法測量時，被試品的測量輸入插座。注 意：電流小于等于15A。4.17、接地接線柱安裝位置：如圖4—2—17。功 能：測試主機接地接線柱，正接法測量時被試品的低壓屏蔽極。

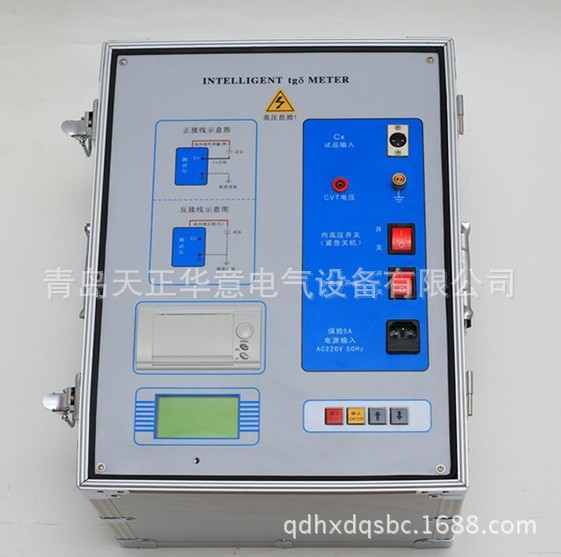

吉安介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

吉安介質損耗測試儀相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果(如圖5—4)；測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。注 意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試：單獨測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起誤差。VT同時測試：同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—9）。

吉安介質損耗測試儀關閉此開關儀器內部無高壓產生，亦無高壓輸出。總電源開關：打開該開關，屏幕顯示測量內容。按鍵盤： 對光標所在處的內容否認時，或者已完成該內容。“ENT”：對光標所在處的內容認同時，可按此鍵加以確認，并將光標移至它處。“ ”：改變數值或改變正、反接線，單頻、異頻等內容。屏幕顯示：顯示菜單、測量信息、測量結果。應避免長時間陽光爆曬。亮度調節：調節屏幕對比度。五、操作說明以測量電力變壓器，高壓繞阻對低壓繞阻及外殼的介損為例。該測量應采用反接法測量，(接線圖見反接法)，檢查儀器與電力變壓器連接正確后，選用異頻、10KV電壓測量，進行以下操作。①打開總電源開關，儀器屏幕顯示如下圖4所示圖4 開機顯示 聯接方式 測量電壓 ②按“ENT”鍵，光標進入“測量方式 □ 50 按“ 鍵則可從“測量方式□ 50D” “測量方式□ 60測量方式□ 60D測量方式□ 45測量方式□ 55測量方式□ 65”間調整頻率，按“ESC”鍵，光標移至首位，再按”鍵 ，將光標移至下一排“聯接方式”前，見圖5所示（測量方式：45、50、55、60、65分別代表45Hz、50Hz、55Hz、60Hz、65Hz單頻測量，50D代表45/55Hz異頻測量，60D代表55/65Hz異頻測量）。③按“ENT”鍵，光標進入“聯接方式 □ 正接 ，按 ”鍵，則可從“聯接方式□ 反接聯接方式□ CVT聯接方式□ CN50聯接方式□ CN60聯接方式□ V1/V2” 間調整聯接方式，按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“測量電壓”前，見圖6所示（聯接方式：CVT代表CVT自激法測量，CN50代表外接50Hz高壓測試，CN60代表外接60Hz高壓測試，V1/V2代表CVT變比測試）。④按“ENT”鍵，光標進入“測量電壓□0.5KV” ，按鍵，則可從0.51.01.52.02.5……9.5～10KV間調整電壓。

吉安介質損耗測試儀 抗干擾四通道介質損耗測試儀說明書一、儀器概述介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。抗干擾四通道介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。 二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或將保險直接短路使用。

吉安介質損耗測試儀相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果(如圖5—4)；測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。注 意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試：單獨測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起誤差。VT同時測試：同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—9）。
