江蘇變壓器測試臺輸入接口儀器的輸入接口包括電流通道和電壓通道,試驗時分別進行變壓器的電流和電壓采樣,圖 5-1列出了幾種常見的輸入接口組合。電流通道:電流通道的接線端子具有字樣的標識符。具有兩個電流通道的產品中任何時刻都只有一個電流通道可工作,電流通道的選擇在參數設置窗口中進行,5A 電流通道內置6A保險管,而且當采用5A電流通道外接電流互感器時,電流互感器的檔位不能與另一個電流通道相同。電壓通道:電壓通道的接線端子標識分別是A、B、C、N。選擇三相三線接線方式時需連接A、B、C端子進行采樣。選擇三相四線接線方式時需連接A、B、C、N,對于有中性點引出端子的系統N與中性點連接,中性點沒有引出時接線端子N也不能懸空,需連接系統中確定的0電位點。否則測量的三相電壓值是不可信的。試驗編號是一個多可設置10位的數字序列,可作為本次試驗或被試品的標識。額定容量是一個多為6位的整數序列,單位是kVA,額定容量的大小直接影響試驗的計算結果。電纜電阻是試驗電纜的電阻阻值,電纜電阻的大小影響損耗的校正值(P0、Pkn、Pk75)的計算,太大的電纜電阻設置將會得到一個不合理的測試結果,一般情況下可設置電纜電阻為零。高壓電阻和低壓電阻分別為變壓器高壓側和低壓側繞組直流電阻的平均值。在負載試驗中,當公式選擇為 1時高壓電阻和低壓電阻的設置值影響PK*值的計算其它情況下沒影響。高壓電壓和低壓電壓分別是變壓器高壓側和低壓側額定電壓值(線電壓)。高壓電壓、低壓電壓和額定容量是計算變壓器額定電流的依據,應該按照變壓器的銘牌進行設置。電壓變比是指連接外部電壓互感器時互感器的變比值。沒有使用電壓互感器時,電壓變比應設置為 1.0000。測試儀的電壓測量范圍是0到800V(可根據要求擴展至1200V),當超過這個范圍時就要使用電壓互感器(PT)進行降壓,然后再引入本儀器進行測量。此時設置電壓變比為PT的電壓比值,測量時儀器顯示的就是信號降壓前的電壓值。電流變比:在僅有一個5A電流通道的產品中,如果沒有外接電流互感器(CT),設置電流變比為 5/5,有外接電流互感器時則按照所用電流互感器的電流比值設置。

<江蘇>天正華意電氣設備有限公司

江蘇變壓器測試臺產品基本特點簡介1.本系統主要在同行業領先的優點:1.本系統采用二表法試驗原理,互感器為0.1級的單相獨立系統,大大提高了試驗的穩定性和試驗精度。2.可預留變壓器升級出口,方便以后試驗站升級做更高電壓等級試品。3.數據監測采用數顯儀表,和空負載儀器,雙數顯監測。4.過流,過壓保護采用一次,二次多重保護,大大提高了試驗的性。5.工頻耐壓試驗電壓保護采用電壓繼電器,改變了以往放電球隙會根據天氣濕度的變化,使放電距離改變,從而使電壓保護精度不高。6.提供試驗人員現場培訓,達到可以獨立操作。。一、概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 公司所提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定,檢測數據可靠,廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。

<江蘇>天正華意電氣設備有限公司 江蘇品牌的變壓器綜合試驗臺廠家

江蘇變壓器測試臺章性能參數總 則一、系統性能1、本儀器應滿足現行滿足GB 1094《規程》中的規定;2、滿足配電變壓器空載試驗要求3、滿足配電變壓器負載試驗要求4、滿足配電變壓器溫升試驗要求5、滿足配電變壓器在90%和110%額定電壓下的空6、載損耗和空載電流測量實驗的要求7、滿足配電變壓器短時過負載能力試驗的要求8、滿足配電變壓器三相變壓器零序阻抗測量實驗的要求9、滿足直流電阻測量試驗要求10、系統可自動判斷結果11、各試驗可建立數據庫,方便查詢和試驗12、測控系統應包含自動、手動試驗功能13、性能好,、保護裝置齊全,在各種異常、誤操作、斷電等情況下能夠保證其性。14、儀器具有過壓、過流、過溫保護等二、正弦波變頻電源基本參數1、額定輸出功率150kW2、工作電源380±10%,V工頻3、輸出電壓0~420V三相,4、輸出電壓不穩定度≤1%5、額定輸入電流108A(三相)6、額定容量下長時間,持續運行時間不小于24h7、噪聲水平≤60dB8、工作頻率50Hz9、頻率不穩定度≤0.05%10、輸出波形畸變率≤1%11、頻率輸出誤差≤±0.01Hz12、頻率調節分辨率≤0.1(電壓百分比為1%~99.9%的范圍內)Hz 三、三相中間變壓器技術參數少油浸式,外殼有良好接地端子,應具備移動的輪子,固定放置時應能平穩支撐,使用中應固定,不能被移動。2、額定輸出容量150kVA;3、輸入電壓400/600V(Y接法);4、輸出電壓0.65×√3kV,(可Y或Δ接法);5、額定頻率50HZ;6、額定容量下長時間,持續運行時間不小于24h; 四、補償電容器1、額定輸出容量840(280kvar×3)kVar,設置(140+60+30+20+15+10+5)×3等檔位2、額定電壓1kV3、輸出電壓1.5×√3kV4、額定頻率50Hz

<江蘇>天正華意電氣設備有限公司 江蘇品牌的變壓器綜合試驗臺廠家

江蘇變壓器測試臺低壓感應耐壓測試(界面如圖9)1. 數據顯示:界面中中顯示實時的三相有效值電壓值、三相電流值、試驗頻率以及試驗計時;預設參數設置預設電壓為2倍的額定電壓。2. 接線方式:將測試線夾頭按照a、b、c順序夾至變壓器三相低壓側,高壓側開路;3. 試驗操作步驟(CT/PT檔位根據產品參數自動選擇):點擊點擊“開始測試”按鈕,軟件會自動吸合接觸器,自動升壓,自動倒計時,自動降壓,自動斷開接觸器,自動停止。4. 注意事項:若變壓器低壓側額定電壓高于 400 伏(即高于機組額定輸出電壓)時,請使用中間變壓器進行測試或參考其他試驗方法;進行感應耐壓試驗時,變壓器一次側有高電壓,應注意保持距離;如遇緊急情況需要退出試驗時,請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓感應耐壓試驗(如圖9)高壓感應耐壓試驗界面及試驗流程與低壓感應耐壓試驗基本相同,不同之處為高壓試驗啟動“中間變壓器”第七章 溫升試驗點擊“溫升試驗”選擇按鈕,進入溫升試驗界面(圖 10)圖 10溫升試驗界面溫升測試(界面如圖10)根據變壓器的類型,選擇“油變負載”“干變空載”“干變負載”,進行試驗項目;油浸式變壓器:這一類型的變壓器溫升試驗需要進行其負載溫升試驗即可。干式變壓器:這一類型的變壓器溫升試驗需要進行其空載溫升和負載溫升兩個試驗。以“油變負載”為例,點擊進入試驗界面如果此編號下有試驗數據,可以勾選“初始數據清零”,將之前數據全部。溫度保存間隔:是試驗過程中溫度記錄的時間間隔,自行填寫。接線方式:測試線接被試變壓器高壓側,低壓側短路。試驗前請仔細閱讀試驗說明。試驗說明:試驗分為兩個階段:個階段:施加總損耗(被試變壓器總損耗),觀察溫度變化,連續三個小時,每個小時溫度變化率不超過1K,則認為該被試變壓器達到穩定狀態,可以進入第二階段;第二階段:施加額定電流,將被試變壓器施加的電流值降至被試變壓器高壓側額定電流值,維持一個小時,記錄當前電壓、電流、損耗、溫度等數據,一小時后,系統直接斷電,迅速測量被試變壓器高壓側和低壓側的電阻值,一般只采取其中一個相別的電阻,每隔半分鐘或者一分鐘,記錄電阻值,一共測量十五分鐘,停止測量,根據所記錄的電阻值推算出被試變壓器的高壓熱阻值和低壓熱阻值,將所有數據進行計算,得出溫升數值為該試驗所需終數據。

江蘇變壓器測試臺變壓器工頻耐壓試驗該系統的試驗為按鈕式操作,通過控制臺操作電動接觸式調壓器升壓,電壓經過工頻試驗變壓器后到被試品。其試驗電壓通過工頻試驗變壓器的儀表端連接到控制臺上的數字式電壓表,試驗電流通過CT連接到控制臺上的數字式電流表。工頻試驗系統的組成1.用于測試單元及儀表監視數據收集的綜合試驗臺。2.低壓控制柜3.油浸式升壓變壓器工頻試驗系統布置1.工頻試驗系統采用分布式設計方案 2.分布式設計方案?工頻試驗系統與變壓器特性及溫升試驗系統在臺體上相互獨立。工頻試驗系統既方便試驗人員操作也便于安裝調試所以采用分布式方案可提高臺體的可靠性工頻試驗操作系統設計要求 加裝線電壓監視功能,即三相輸入電壓加裝數字式指示表頭。能聲光報警,提示試驗員。加裝過流繼電器,提高系統的可靠性。方便的操作過程指示,操作控制按紐。采用顯示、操作分類設計,觀查視角好。調壓控制臺采用自動降壓方式?。耐壓時間到報警提示?。交流泄漏電流值讀出,加裝1:1電流互感器接地防止接地不良時導致的危險.低壓控制柜布置要求?低壓控制柜的組成及說明?低壓控制柜主要由控制接觸器、低壓電壓互感器、低壓電流互感器、時間繼電器等組成。?內置主電源過流保護,加裝電流互感器250A/5A一個,精度為0.5級。低壓控制柜結構圖系統原理圖(供參考)系統一次原理圖(供參考)交流耐壓試驗接線圖工頻試驗系統技術要求?試驗電壓的波形應為近似下弦波,波形畸變略不可超過5%?帶負載能力:試驗設備應有1.1倍過載能力,則選用試驗變壓器時,選擇用油絕緣式試驗變壓器。調壓速度:升壓速度取每秒2%—3%?系統保護:高壓輸出過電壓保護。高壓輸出過電流保護。采用調節電動控制保護球隙設置過電壓保護。具有零位啟動保護。


<江蘇>天正華意電氣設備有限公司
江蘇品牌的變壓器綜合試驗臺廠家

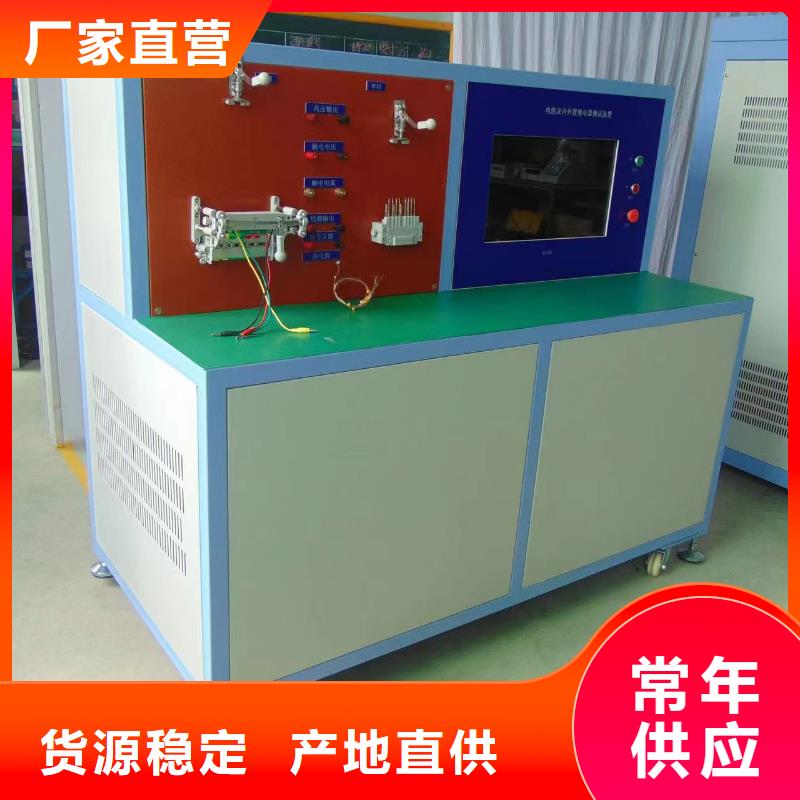

江蘇變壓器測試臺變壓器綜合試驗系統設計要求采用分布式設計方案即變壓器的直流電阻測試、變比測試、空載特性和負載特性以及變壓器的高低壓工頻耐壓和感應耐壓試驗在一個臺體上,各功能部分相互獨立并可以自由組合。采用分布式方案的好處是既方便試驗人員操作也便于安裝調試可提高臺體的可靠性。分布式設計可以在某一個單元或幾個損壞的情況下,其他單元仍能正常工作,因臺體為生產線上檢測設備,使用極為頻繁,所以應采用多種方式提高臺體的可靠性。測試臺上部內置低功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。八、技術資料我方隨設備供貨時,提供的資料如下?運輸方式:十、質量保證及售后服務1質量保證供方所提供產品的設計、制造、調試均嚴格按ISO9001質量保證體系標準執行。2質保期供方所供產品質保期為產品驗收合格日期算起24個月,或從設備一件到貨之日算起27個月,以先到日期為準,在質保內供方免費為需方服務;質保期過后,對維修設備所發生的費用,供方只收取成本費。所有產品均提供終身維修服務。3售后服務設備到貨后,在接到需方通知后72小時內,供方派代表到現場指導安裝、調試和試運行,并負責解決合同設備在安裝、調試、試運行中發現的制造質量及性能等有關問題。對非供方責任造成的設備備件損壞,供方優先提供備件和進行修理。供方負責長期提供設備易損件或提供易損件供應商名單。我方派專人到現場安裝調試直至交付使用,并為需方提供現場技術培訓。在現場調試中,請需方提供以下試驗環境:三相380V±10%、頻率50Hz±0.1、容量不小于100kVA的電源和安裝場地;現場安裝調試所需電源及測試導線均由需方提供。

江蘇品牌的變壓器綜合試驗臺廠家

江蘇變壓器測試臺電力變壓器綜合測試臺主控臺采用如下分布式設計方案分布式設計可以在某一個單元或幾個損壞的情況下,其他單元仍能正常工作,因臺體為生產線上檢測設備,使用極為頻繁,所以應采用多種方式提高臺體的可靠性。測試臺上部內置低功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。5.13電力變壓器綜合測試臺主控臺采用如下分布式設計方案分布式設計可以在某一個單元或幾個損壞的情況下,其他單元仍能正常工作,因臺體為生產線上檢測設備,使用極為頻繁,所以應采用多種方式提高臺體的可靠性。測試臺上部內置功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。六、技術資料我方隨設備供貨時,提供的資料如下?產品說明書 1套?電氣原理圖 1份七、交貨期?交貨期:運輸方式:八、質量保證及售后服務8.1質量保證供方所提供產品的設計、制造、調試均嚴格按ISO9001質量保證體系標準執行。8.2質保期供方所供產品質保期為產品驗收合格日期算起12個月,或從設備一件到貨之日算起15個月,以先到日期為準,在質保內供方免費為需方服務;質保期過后,對維修設備所發生的費用,供方只收取成本費。所有產品均提供終身維修服務。8.3售后服務設備到貨后,在接到需方通知后48小時內,供方派代表到現場指導安裝、調試和試運行,并負責解決合同設備在安裝、調試、試運行中發現的制造質量及性能等有關問題。對非供方責任造成的設備備件損壞,供方優先提供備件和進行修理。供方負責長期提供設備易損件或提供易損件供應商名單。我方派專人到現場安裝調試直至交付使用,并為需方提供現場技術培訓。在現場調試中,請需方提供以下試驗環境:三相380V±10%、頻率50Hz±0.1、容量不小于500kVA的電源和安裝場地;現場安裝調試所需電源及測試導線均由需方提供。
