江蘇蓄電池充放電測試儀儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印技術參數產品型號TH-220/06充放電檢測方式蓄電池脫離系統放電電流0~60A放電電流精度（分辨率0.1A精度1A）充電電流0~60A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池?cái)?shù)根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

<江蘇>天正華意電氣設備有限公司

江蘇蓄電池充放電測試儀單體模塊連接步驟：步：確定整個電池組需要使用單體模塊數量。?模塊數量＝整個電池組節數÷一個單體模塊所能監測節數，未整除的，模塊數量需要加1.?舉例：如電池組電池節數節，配置的單體模塊所能監測6節，110÷6＝18.33個，未整除，所以需要使用的模塊數量＝19個。第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）?單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。?電壓采集線與電池接線順序?yàn)椋阂噪姵亟M正極為接線起始端，從電池組負極開始按照“紅、綠01、綠02......綠05、綠06、黑”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，一個模塊多余的采集線，不用連接，也可一起短接到電池負極（供電電源：壓差±8V以上）。6節及以上電池模塊接線圖電池不足6節模塊接線圖注意：此模塊由于從內部取取，小可監測電池?cái)?shù)據為4節，取電線分別為0號和4號線，接線過程中不可接錯和接反，否則有可能燒壞模塊。?單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。

江蘇質優價廉的充電機測試儀基地

江蘇蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池?cái)?shù)據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

江蘇蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1、 充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；

<江蘇>天正華意電氣設備有限公司
<江蘇>天正華意電氣設備有限公司 江蘇質優價廉的充電機測試儀基地

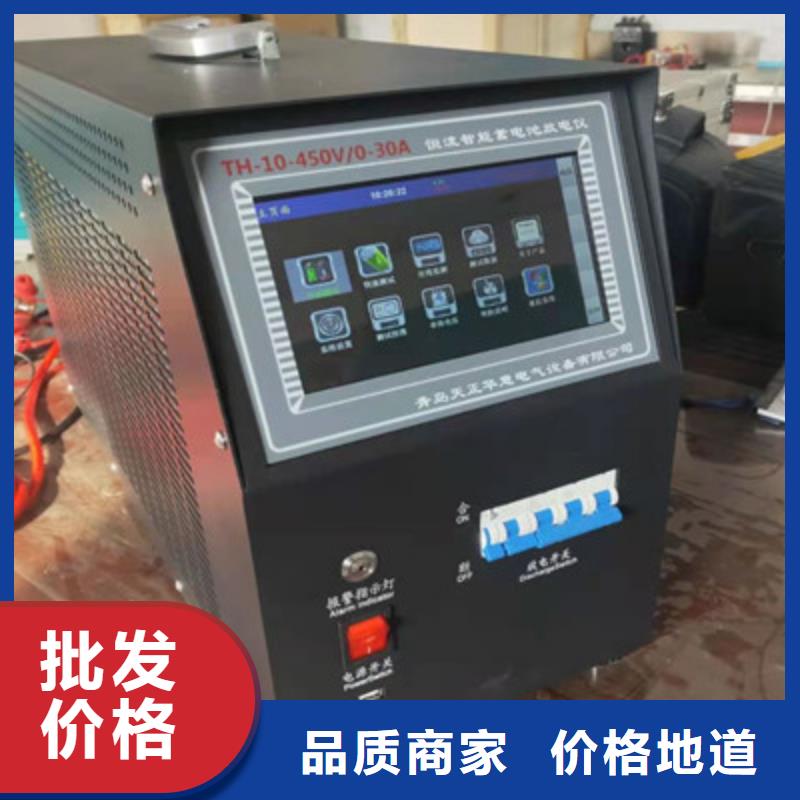

江蘇蓄電池充放電測試儀規格參數適用蓄電池DC10-456V 放電電壓DC10-456V放電電流0-30A工作模式單機模式，并機主機模式，并機從機模式，遠端受控模式保護性能電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警控制精度放電電流≤±1％；組端電壓≤±0.5％；PC機通信RS485接口，USB接口數據保存容量?jī)?nèi)置SD卡8G容量 ，轉存U盤16G容量工作環境散 熱強制風冷溫 度工作范圍：-5～50℃ 貯藏溫度：-40～70℃濕 度相對濕度0～90％（40±2℃）海 拔額定海拔4000米噪 音﹤75dB工作電源電 壓工作電源：?jiǎn)蜗郃C220V （–20％～＋30％），頻率:45～65Hz；充電電源：參考銘牌參數或機箱標識耐壓測試輸入－機殼：2200Vdc 1min輸入－輸出：2200Vdc 1min輸出－機殼：700Vdc 1min安 全 性滿足EN610950接 線交流輸入國標公插座，適用1～1.5mm2電纜放電電流線電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單”并機電纜（選配）2米6芯水晶插頭線備注：其他電壓等級及電流等級儀表可咨詢我公司二、基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠?qū)﹄姵匦阅苓M(jìn)行快速準確的判定。

<江蘇>天正華意電氣設備有限公司 江蘇質優價廉的充電機測試儀基地

江蘇蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池?cái)?shù)據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

<江蘇>天正華意電氣設備有限公司 江蘇質優價廉的充電機測試儀基地

江蘇蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改充放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。“充電電流”填入被測電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流。“充電電壓” 填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓。“電流閾值”填入被測電池組恒壓階段，浮充階段下限電流。“充電容量”填入被測電池組充電預充總?cè)萘奎c(diǎn)擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。

<江蘇>天正華意電氣設備有限公司

江蘇蓄電池充放電測試儀A蓄電池放電測試儀通過內置電子負載對電池組實際進行放電。滿足電壓等級（220V）的電池組放電測試。測試儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電等優點。本儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供科學的檢測手段減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。1.2 主要功能特點?產品采用定制鎳鉻合金電阻器作為負載源。低阻值；能實現更大電流的放電，定制型外觀使功率密度更高。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程更穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程更可靠。?智能芯片控制。放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估。智能計算放電容量與放電小時率之間的轉換，實現電池容量狀態評估效果。

<江蘇>天正華意電氣設備有限公司
江蘇質優價廉的充電機測試儀基地

江蘇蓄電池充放電測試儀技術參數產品型號TH-220/08充放電檢測方式蓄電池脫離系統放電電流0~80A放電電流精度（分辨率0.1A精度1A）充電電流0~80A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池?cái)?shù)根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印
