<江蘇>天正華意電氣設備有限公司 江蘇超大型接地網接地阻抗測量?jī)x

江蘇接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作。控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

江蘇接地導通測試儀須知感謝您購買了本公司的接地引下線導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表都應注意。出于您的考慮，請僅使用隨設備所附帶的導線和配套附件(符合IEC61010-031(2002) 標準)。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。測試前請先確保被測試品不帶電。測試過程中，嚴禁接觸被測試品及正在測試的回路。確認測試線與儀表及被測物之間已緊密連接。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。不能觸摸輸出插孔，以免觸電。注意本儀表面板及背板的標貼文字及符號。請勿將儀表長時間放置在高溫潮濕、日光直射的環境下。拆卸、維修以及使用本儀表，都必須由有授權資格的人員操作。請勿在易燃性場所測試，火花可能引起爆炸。儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。儀表長時間放置不使用，請每2個月給電池充電一次。僅使用生產商所提供的電源適配器或電池組，它們具有特定等級。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊上的符號“ ”是危險標志，使用者必須依照指示進行操作。儀表及手冊中的符號“ ”是極其危險標志，使用者必須嚴格依照指示進行操作。

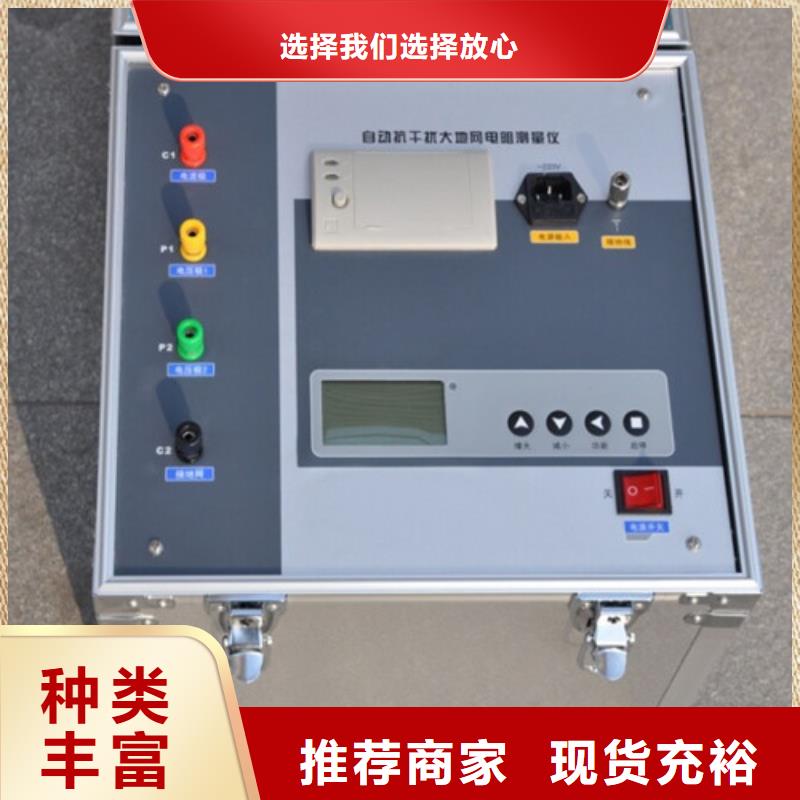

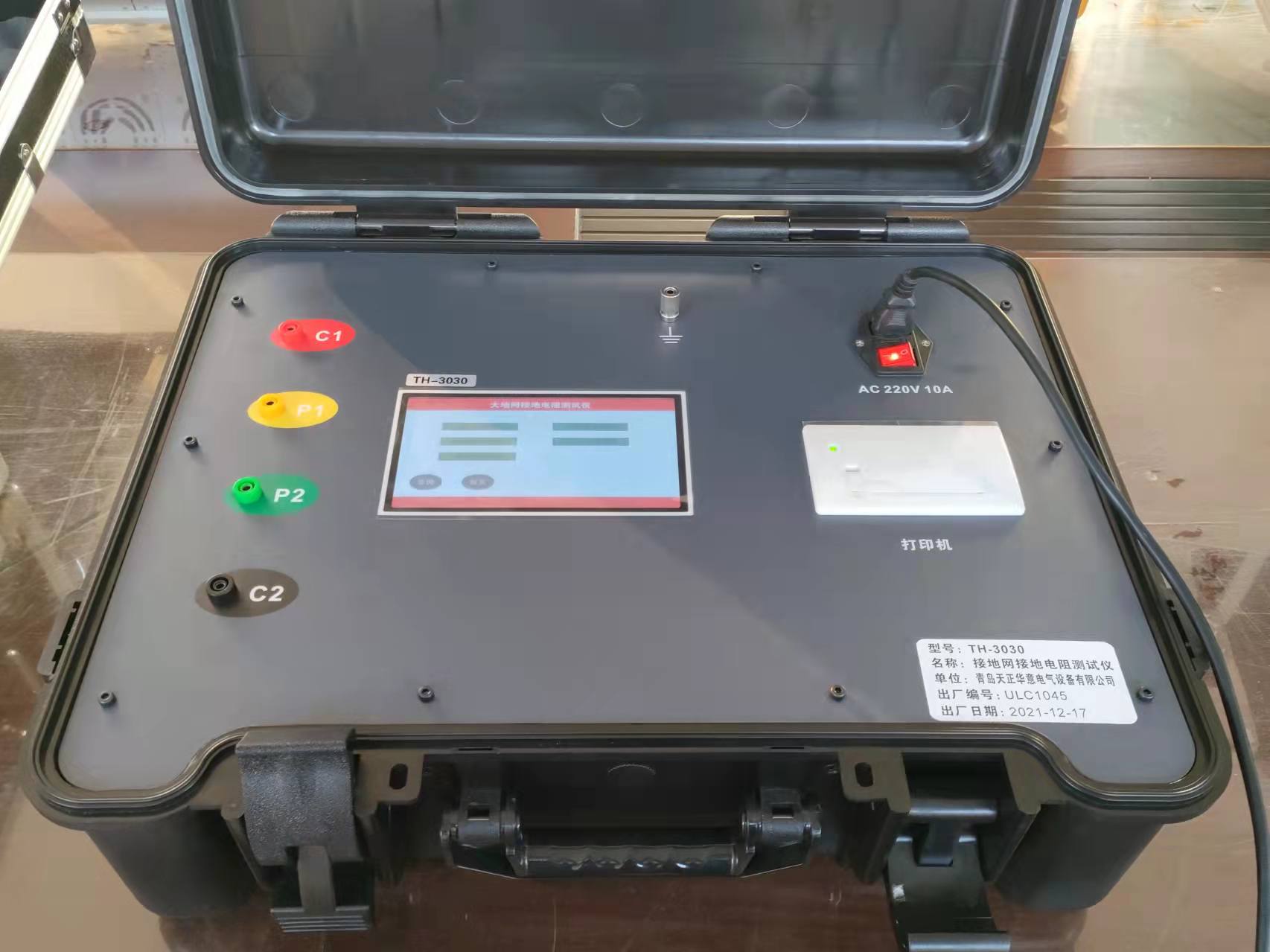

江蘇接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

江蘇接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

江蘇接地導通測試儀儀表將自動關機，需重新按“”鍵開機方可切換為電池供電。開機后默認進入測試界面，按“”返回鍵即可回到菜單界面。開機無操作約10分鐘后，儀表將在30s后自動關機。在電池電量低的時候，顯示“”符號，儀表將自動關機，請及時充電。開機后顯示界面如下（測試界面）：（2）主菜單開機后，按“”返回鍵至主菜單界面，主菜單分為“測試”、“記錄查詢”、“系統設置”。（3）系統設置在主菜單界面中按“”或“”鍵選擇“系統設置”項，點擊“”確認鍵進入系統設置界面。系統設置分為“中英文切換”、“亮度設置”、”連續測試“、“藍牙設置”、“固件升級”、“時間設置”、“關于”項。中英文切換：按“”鍵切換中文模式或英文模式。亮度設置：按“”鍵可切換高、中、低三種亮度。連續測試：按“”鍵可選擇使能（開）或禁用。藍牙設置：按“”鍵可選擇使能（開）或禁用。固件升級：按“”鍵可進入固件升級界面，當需要升級固件時，請聯系廠商提供升級所需固件，升級方法后文有詳細說明。時間設置：按“”鍵可進入日期時間設置，按“”或“”鍵移動光標，按“”或“”鍵改變數字大小，按“”鍵確認。關于：為儀表結構說明、測試接線示意圖。（4）測試開機默認進入測試界面，也可以在菜單界面選擇進入。在測試界面內可通過按“”或“”鍵移動“”光標到需要修改的參數位置，按“”或“”鍵修改對應項的參數。長按“”鍵約2秒開始測試。連續測試模式：該模式下開始測試后不會主動停止測試，需短按“”鍵停止測試，停止測試時自動保存當前結果，
