江蘇電能質量分析儀 功能操作1.主界面2.指示儀表功能界面2.1攜帶式指示儀表點擊主界面里面的指示儀表進入指示儀表界面，首先顯示的時攜帶式儀表檢定設置界面攜帶式儀表檢定設置界面1當檢定“攜帶式三相四線有功表”時，在“儀表類型中”選中“三相四線有功表”；設置“被檢廠家”；主界面有小鍵盤可用來輸入中文，設置對應的編號；然后輸入所檢儀表的電壓量程、電流量程和檢定點。量程輸入分為單量程和多量程兩種方式：多量程輸入參考圖2所示（在兩個電壓量限中間加“-”），其中全檢量程為100V-1A，非全檢量程為200V-1A；單量程輸入參考圖3所示。圖3 攜帶式儀表檢定設置界面2備注：1）電壓量限和額定電壓同步智能輸入：如電壓量限填入100V電流填入1A則額定電壓和電流則會自動填入100V和1A，但輸出電流、電壓有效值，以填入的額定電壓為準。2）檢定功率表時，如需檢定功率因數改變量，點擊“檢定功率因數改變量”處；如需反向檢定功率表，則在功率因數欄的下拉菜單選中“-1.0”進行反向檢定，“1.0”為正向檢定。完成所有參數的輸入后，按“檢定”按鍵，進入檢定界面

江蘇電能質量分析儀 波形顯示”界面圖八、波形顯示界面波形顯示界面如右圖所示。在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為A、B、C三相所有的電壓電流的波形 用↑、↓鍵來切換不同的相別；可切換為A相電壓、電流的波形，B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相電壓的波形，A、B、C三相電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。7．“矢量分析”界面圖九、矢量分析界面矢量分析屏如右圖所示，在此屏顯示被測裝置的實測矢量六角圖，同時顯示出三相電壓（二元件時為兩相）、三相電流（二元件時為兩相）的矢量關系以及以Ua（二元件時為Uab）為參照的各個量之間的相位角。通過此屏可以直觀的判斷三相計量裝置的接線是否正確，各相負荷的容、感性關系，上圖所示為標準阻性負載時接線全部正確情況下的三相四線向量圖。按F1鍵能將屏幕鎖定，按F2繼續刷新。退出返回主菜單。

江蘇電能質量分析儀波形顯示測量部分1、測試目的通過本項目可以顯示各參量的波形，了解各參量之間的相位關系（超前或滯后），觀察波形的畸變情況，分析畸變產生的原因，PT和CT有無過負荷的情況。2、測試方法根據被測設備的接線方式的不同而進行不同的接線：三相四線接線方式的設備按照圖十四進行接線；三相三線接線方式的設備按照圖十五進行接線。接好線后進入“波形顯示界面”進行測試。（四）、頻譜分析測量部分1、測試目的本功能用來顯示各相電壓參量、各相電流參量1－50次諧波含量的柱狀圖以及各參量（1－64次）諧波的含量百分比，總諧波失真度等指標，以此來判斷該相電壓或電流電能質量的好壞。2、測試方法根據被測設備的接線方式的不同而進行不同的接線：三相四線接線方式的設備按照圖十四進行接線；三相三線接線方式的設備按照圖十五進行接線。接好線后進入“頻譜分析界面”進行測試。

江蘇電能質量分析儀 產品特點標準輸出帶記憶功能，可還原以前的設定值；?2～80次諧波輸出，可一鍵同時疊加多次；?0.25～80.75次間諧波，可同時輸出多個；?標準源模式，所有輸出均采用優越閉環；?能保存任意諧波、間諧波、閃變、驟升驟降參數的6種方案，斷電不丟失，無需重復設置諧波參數；?能顯示實時諧波、間諧波、閃變、驟變、基波波形；?支持多6路電能脈沖同時測量；?快捷輸出方式，支持電壓、電流、功率因數、三相不平衡度等參數的規程實驗點的快捷輸出；?支持功能模塊的全自動、半自動或手動測試。產品功能 基本誤差測試TH-6700電能質量測試分析儀檢定裝置產生三相可調的幅值、頻率、相位的電壓、電流信號，提供給電能質量測試分析儀，模擬現場的交流信號，以檢驗電能質量測試分析儀對現場測量的測量精度。?諧波測試TH-6700電能質量測 試分析儀檢定裝置可以在三相電壓、三相電流的基礎上疊加2-80次任意含有率、任意次數多次疊加諧波，用于檢定電能質量分析儀諧波測量精度，諧波功率測量精度等參數。?間諧波測試TH-6700電能質量測試分析儀檢定裝置可以在三相電壓、三相電流的基礎上疊加0.25-80.75次任意含有率、任意次數多次疊加間諧波，用于檢定電能質量分析儀間諧波測量精度。?閃變測試TH-6700電能質量測試分析儀檢定裝置可以按照GB/T 17626.15—2011的規定，輸出短時間閃變和長時間閃變信號，用于檢定電能質量分析儀短時間閃變測量值的相對誤差和長時間閃變測量值的相對誤差。?電壓暫降、電壓暫升和短時中斷測試TH-6700電能質量測試分析儀檢定裝置可以按照GB/T 17626.15—2011的規定，輸出電壓暫降、電壓暫升和短時中斷信號，用于檢定電能質量分析儀電壓暫降、電壓暫升和短時中斷測量誤差和事件的捕捉。

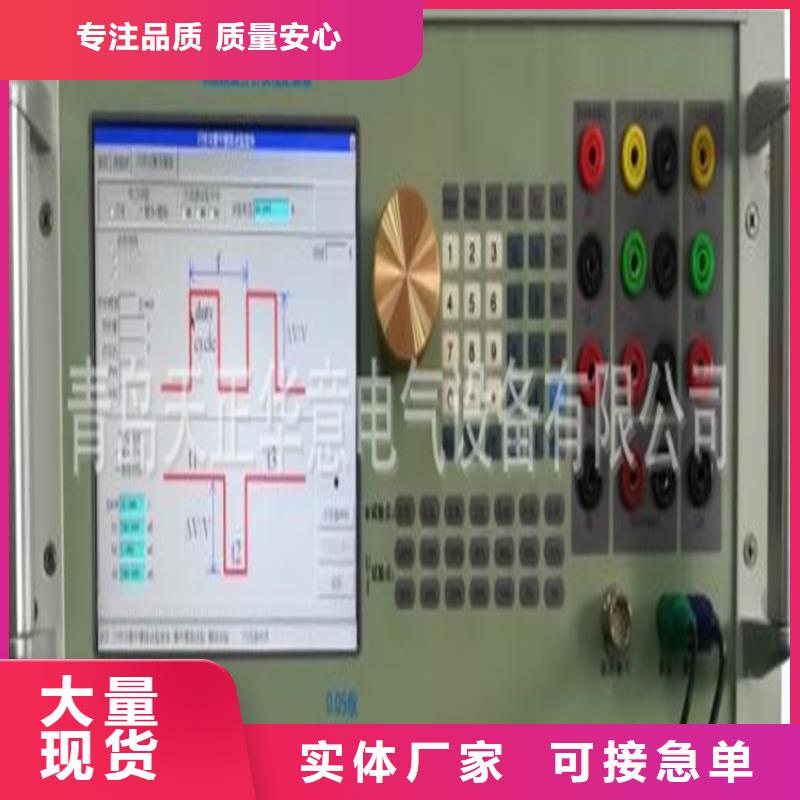

江蘇電能質量分析儀只要幅值和相位是在有效范圍內，三相不平衡度可以任意設置。警告：本裝置的交流輸出只能用作標準交流信號源，不能作于電源給被檢設備供電，否則會燒壞本裝置。校檢設備時，被檢設備必須另行供電。4.2 諧波輸出和諧波參數儲存本裝置的3路電壓和3路電流可以單獨設置諧波含有量，諧波相位。諧波的含有量范圍0-40％，諧波的相位范圍0-359.999°，為了方便用戶快速加載諧波參數，省去繁瑣的加載程序，儀器能保存5種諧波方案，每一種諧波方案可以包含不超過總含有量40％上限的任意參數。一鍵式加載，便捷，實用，可靠。4.3 間諧波輸出和間諧波參數存儲本裝置的3路電壓和3路電流可以單獨設置間諧波參數。間諧波次數設置范圍0.25-80.75次，含有率0-40％。為了方便用戶快速加載間諧波參數，省去繁瑣的加載程序，儀器能保存6種間諧波方案，每一種間諧波方案可以包含不超過總含有量40％上限的任意參數。一鍵式加載，便捷，實用，可靠。4.4 閃變輸出和閃變參數存儲閃變是一種電壓現象，但本裝置也能在電流輸出上提供閃變現象。 本裝置的3路電壓和3路電流可以單獨設置短時間閃變值。閃變頻率設置范圍0.0001-100Hz波動量0-40％。為了方便用戶快速加載閃變參數，省去繁瑣的加載程序，儀器能保存6種閃變方案，一鍵式加載，便捷，實用，可靠。4.5 驟變輸出和驟變參數存儲驟變是一種電壓現象，但本裝置也能在電流輸出上提供驟變現象。本裝置的3路電壓和3路電流可以單獨設置驟變。驟變設置的時間范圍 1-1000000毫秒，變動范圍0-40％。為了方便用戶快速加載驟變參數，省去繁瑣的加載程序，儀器能保存6種驟變方案，一鍵式加載，便捷，實用，可靠。

江蘇電能質量分析儀 操作說明 優缺點方法一：快捷鍵輸入 按照電壓量程的百分比來輸入電壓。這一排鍵主要是快捷輸入電壓，當按下某個鍵時，輸出為當前量程值乘以按鍵所示的數值，例如，當前量程為220V時， 按下鍵后，則當前三相輸出電壓均屬出220X60％＝132V。當按鍵后即進入了電壓參數的主輸入框調整狀態，可以通過旋轉或者方向鍵進行微調。 優點：能在快的時間內將三相電壓輸出升到某一定值。缺點：只能同時升三相電壓到某幾個確定的點方法二：按鍵輸入 通過輸入數字＋參數設置鍵＋鍵來達到升某相電壓或三相電壓到量程范圍內任一確定值。當按鍵后即進入了主輸入框調整狀態，可以通過旋轉或者方向鍵進行微調。例如：升B相電壓到56.78V則可通過以下按鍵完成。三相電壓同時升到56.78V則可通過以下按鍵完成。優點：能夠比較便捷地將電壓升到需要的值。缺點：按鍵次數相對要多。方法三：按鍵加旋轉編碼器輸入 通過按參數設置鍵＋調出要改變的量，然后用旋轉改變數值來達到升電壓的目的，調整數值時可以通過鍵來調整光標的位置，便于準確地調整數值。例如： 當前B相電壓為100.00V現在要輸出90.5V 則可通過以下操作完成。先按鍵將UB調入主輸入框，然后旋轉向逆時針方向一格，這是B相電壓將輸出90V再按鍵調整光標的位置到調整0.1的位置上，繼續調整到90.500V，B相輸出90.500V電壓，這時可以繼續調整B相電壓，也可按下鍵退出調整。

江蘇電能質量分析儀 同步表檢定方法：選擇同步表需要檢定的項目，完成編號輸入后，輸入同步表的電壓量程和頻率。先選好“檢定相目”，按下“檢定”按鍵，看同步表的指針偏轉是否正常，指示值是否正確。檢定結果將由客戶自己選擇判定，然后保存。檢定時用戶可觀察同步表同步指針是否指向同步點，如果有偏差，則利用按鍵板上的“、”調節鍵調節輸出，將指針調整至同步點。當所有項目檢定完畢后，的判斷結果由檢測人員選擇，然后按“保存”鍵保存所有檢定項目的檢定數據。保存記錄存放在“安裝式指示儀表-記錄查詢”中。注意：檢定“相位差”時，實際上是以A相相位為基準調節B相相位，看同步表是否可調；檢定“壓差”和“頻差”時，B相為模擬市電端輸出，A、C相為并網端輸出；同時，請注意所檢同步表的接線說明。

江蘇電能質量分析儀 本裝置乃高科技產品。為充分發揮本儀表的功能，請詳細閱讀一下有關儀表保養和及有效使用指南。一般概述本裝置按照標準設計和進行了相關定型試驗的并且在交付時是的。本手冊中包含有保證裝置處于狀態和確保工作所必須遵守的事項和警告信息。在非規定的條件下或方式操作或維修裝置可能會影響到性。為了正確、地使用該裝置，除了規定的措施之外，操作人員和維修人員還必須遵守通行可接受的程序。為了避免發生傷害或火災，如果裝置被損壞或者懷疑發生了故障，必須將裝置關閉。請勿在潮濕、多雨、水霧、粉塵或存在爆炸氣體的環境中使用該裝置。如果裝置的防護措施被削弱，必須將裝置置于無效狀態，并且防止任何誤操作。請立即通知有資質的維護或修理人員。例如，如果裝置存在可見的損壞或不能正常地工作，其防護措施就極有可能被削弱了。保護地（或接地）保護等級1——裝置在工作時必須通過交流電源電纜的保護地/接地線連接保護地/接地。當電源電纜插入到裝置后面板的交流電源插座時，必須保證保護地/接地線的連接先于交流電源火線和零線的連接。

江蘇電能質量分析儀 電能質量現場采集終端能夠對用電用戶進行電能質量參數的監測與記錄，支持4G無線通信，可將監測到的數據傳輸到服務器，并由監控終端展示給用戶。而手機 軟件，則通過藍牙與設備進行通信，對設備進行操作以及查看設備所監測到得電壓、電流、暫態事件等數據，方便現場人員進行產品部署操作。運行環境版本以上并具備藍牙通信功能的手機。啟動前注意事項啟動前，需要打開手機的藍牙開關，并且對設備藍牙進行匹配，并輸入驗證碼進行藍牙匹配。藍牙匹配圖頁面結構手機的界面頁面結構如下圖所示。 頁面結構圖頁面標題：顯示當前功能頁面的標題信息；菜單鍵：點擊顯示本APP所有功能頁面菜單；返回鍵：返回上級頁面；頁面內容：顯示當前頁面的所有信息。菜單簡介點擊右上角菜單鍵 可彈出所有頁面的菜單項，如下圖所示 菜單選項實時波形：顯示頻率數據、電壓/電流波形數據；實時數據：顯示ABCN電壓/電流有效值、相位角數據；諧波數據：顯示 次諧波含有率、有效值相位角數據；功率數據：顯示有功功率、無功功率、視在功率、功率因數數據；閃變數據：顯示10分鐘短時閃變、2小時長時閃變數據；暫態事件：可查詢設備保存的所有暫態事件信息；越限事件：可查詢設備保存的所有越限事件信息；參數管理：可查詢、配置設備的參數信息；設備管理：可對設備進行校時、清空文件等設備操作；

江蘇電能質量分析儀 我公司設計研發的電能質量分析儀是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供準確的電力故障診斷分析。配備高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度很高，同時現場接線簡便。采用進口大屏幕彩色液晶作為顯示器，觸摸屏操作，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場測試數據海量保存，為上位機軟件的分析提供可靠的現場數據。
