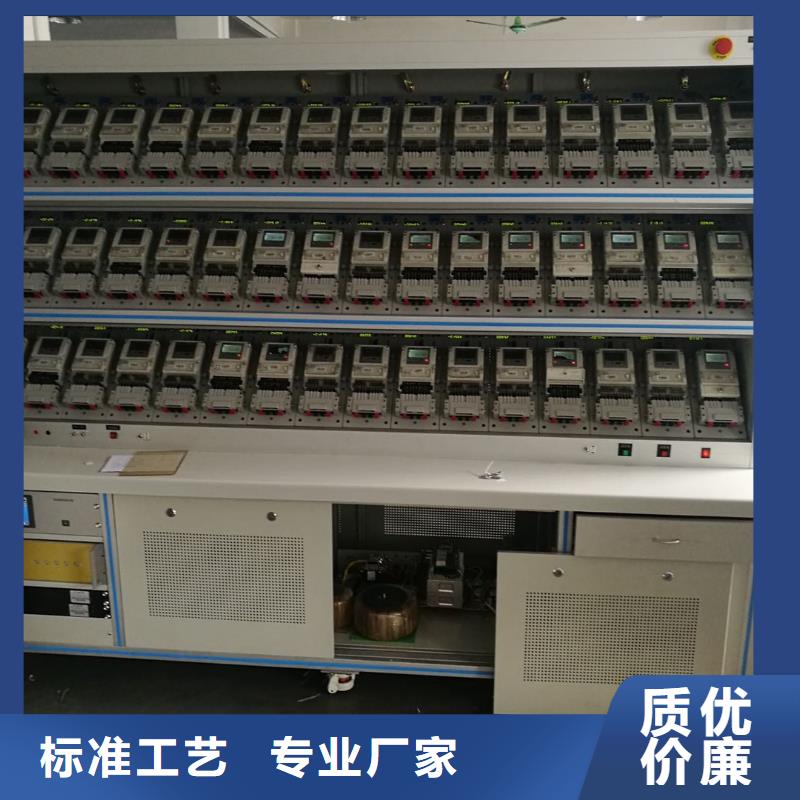

三相電能表校驗裝置概述三相多功能電能表檢定裝置，是根據有關標準規程和要求設計的新型全自動檢定裝置，它由內附互感器的程控電源和標準電能表組成，配置如表1所示，具有精度高、穩定性好、功能強、使用方便等特點，可供生產廠、供電部門、計量部門對電子式或感應式三相三線、三相四線、單相有功及無功電能表進行校驗和檢定。配備時間校驗儀時還可以對多功能電能表的計時誤差，需量指示誤差等進行檢定。本使用手冊主要說明在使用專用鍵盤時的操作方法。二、電能部分技術指標1、裝置準確度等級：0.03／0.05／0.1／0.22、裝置標準配置：TH-3AC（準確度等級0.1）或RM10（準確度等級0.05） 3、裝置輸出量程輸出電壓：3×57.7V／100V／220V／380V 自動量程切換輸出電流：3×0-100A 自動量程切換4、裝置每相輸出容量電壓：50VA（根據校表數量增加）電流：80VA （根據校表數量增加）5、裝置調節范圍：電壓：0-120％，調節細度：0.01％滿度電流：0-120％，調節細度：0.01％（滿度）相位：（電壓／電流）：0-359.99，調節細度：0.01°頻率：45-65Hz 調節細度：0.01Hz6、裝置輸出穩定度電壓：＜ 0.02％ （3分鐘）電流：＜ 0.02％ （3分鐘）功率：＜ 0.05％ （PH＝1，3分鐘）7、輸出波形畸變系數電壓、電流＜ 0.5％（額定負荷）8、諧波輸出2-21次諧波 任意設置9、起動電流輸出：額定電流的千分之一10、裝置輸入電源：220±10％，50Hz

三相電能表校驗裝置 電流量程自動轉換功能本功能是為用戶校表時使用方便而設置。在使用電流量程自動轉換功能后，可認為裝置電流輸出量程在0-100A之間任意選擇，一旦用戶選擇一個被校表額定電流后，輸出電流指示均以該額定電流為100％時行顯示換算，并且裝置自動切換不同負荷點的電流量程。使用本功能的方法是： （1）開機后在5A量程下（或鍵盤上標志的九個電流量程中任一個量程）調節電流電位器使輸出指示為100％。按“校值”鍵在被校表電流額定值“A”參數下設定被校表電流值。還可以同時設其它參數。按電能鍵，退出“校值”狀態開始檢驗，這步是用戶要使用電流量程自動轉換功能的確認步驟，如果退出“校值”狀態不按上述鍵，則表示用戶設定了額定電流，但不使用電流量程自動轉換功能。裝置在收到確認額定電流后進入電流量程自動轉換狀態，此時鍵盤上九個電流量程燈全亮，表示電流自動轉換。使用電流量程自動轉換功能時只要按下相應電流負荷實驗點鍵（或按自動鍵）不要再動電位器。電流顯示以所設額定電流為100％，實際輸出換算成百分比便顯示。比如額定值為3A，輸出6A顯示200％，輸出0.15A顯示5％。（6）退出電流量程自動輪換狀態只要按一下九個電流量程中任一個鍵，即選定該量程輸出，其余電流量程燈滅，表示從自動輪換狀態中退出。5、相位頻率選擇功能 改變相位頻率的基本方法一是通過按“鍵和“f/φ”鍵微調輸出；具體步驟是”鍵使其鍵燈亮；②再按鍵即可改變相位輸出量的連續遞增或遞減，若改變f輸出，其步驟是：重復按鍵，使其鍵燈滅；②再按“鍵，即可改變頻率輸出值，改變量為0若持續按下該時間超過1秒，就可完成頻率輸出連續遞增或遞減。二是通過直接設定相位（頻率）值的方法改變。直接設定的步驟是：①按下“f/φ與設定”鍵，顯示窗口需改變的量在閃動，表示準備接受資料；按數字鍵輸入數字的大小代表你想改變的輸出終位；③按一下“↑”鍵再按一下”鍵，符號閃動停止，電源按所設數據改變輸出。當電源輸出時，調節的相位不顯示出來。內部相位已改變，當啟動輸出時，相位即按所調節顯示。為方便使用相位還設有6個實驗點，在有功校驗COSф＝1時，1L時和1C無區別，在SINф時，1L＝90°，1C＝270°，電源的相位還可以選擇負相序輸出，這時要按“負序”鍵，鍵燈亮表示負相序，再按此鍵燈滅，退出同步，恢復原有狀態。
