吉安隔離開關觸指壓力測試儀打開測試儀電源，等待2-3秒后進入測試菜單，然后按【確定】鍵進入，如下圖：◆表示當前選中菜單，按上，下鍵可以切換菜單。按【確定】鍵可以進入測試界面，如下圖：此時，按【確定】可以開始測量，4.2測量方法4.2.1將調整好的模擬觸頭在需要測量的觸指與觸頭接觸線處，用手握住手柄使前端張開至a值，此時測試儀液晶上顯示兩組數字，一組是隨模擬觸頭感受壓力的大小顯示瞬時值，隨著壓力值的微小變化，數值都有變化；另一組跟蹤模擬觸頭感受壓力的峰值（值）壓力顯示并自動鎖定。整個測量采樣過程多記錄為3分鐘，此過程中，觀察液晶顯示數據，大約3-5秒測試完成后，當用戶發現測量值基本穩定后，按一下【確定】鍵完成測量。此時數據會自動存儲到SD卡中。此時屏幕提示是否打印數據，如果需要打印，則按一下【確定】鍵即可；或者按一下向下鍵 →【確定】鍵，選擇重新再次測試。4.2.2 設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，修改完成后，按【確認】鍵退出。下面介紹各種不同的隔離開關模擬觸頭調試的方法4.2.3 圖5、圖6是折臂式隔離開關未裝靜觸頭用DLCZ的測量示意圖。

<吉安>天正華意電氣設備有限公司
吉自動避雷器泄露電流表校驗儀-全自動避雷器泄露電流表校驗儀質量有保障

吉安隔離開關觸指壓力測試儀準備測量連接好接地線和傳感器信號線，打開測試儀電源開關，等待3-5秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：然后按【確定】鍵或者觸屏【開始測量】進入測量，如下圖：按照屏幕提示，再次按【確定】鍵或者觸屏一下，正式進入測量顯示值界面，傳感器的測量值會變化顯示，如下：看到數據基本穩定，此時再按【確定】鍵或者觸屏一下，儀器結束此次測量。界面顯示如下：此時，可以選擇“數據打印”或者“保存數據”，或者再次“重新測量”。關于數據保存，做如下說明：◆U盤必須要插好。本儀器經過升級了的軟件，可以識別大容量U盤，例如16G U盤。◆當提示數據寫入成功時，退回到數據界面時方可拔取U盤。4.2設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，或者按觸屏虛擬按鍵完成設置，修改完成后，按【確認】鍵或者保存菜單退出。4.3 校準設置4.3.1 觸摸屏校準如果觸摸屏使用一段時間，觸摸失靈或者顯示不正常的時候，請按如下方法對觸摸屏進行校正。開機顯示主菜單界面：同時按【向上】鍵和【確定】鍵，顯示界面如下：用圓珠筆或者螺絲刀頭輕輕點擊上圖圓心所在位置，停留時間大約為2秒中以上，4個角全部校正完畢后，會提示校準成功，然后回到主界面菜單。如果一次不成功，請再次重復操作。出廠前已校準好。

吉安隔離開關觸指壓力測試儀下面介紹各種不同的隔離開關模擬觸頭調試的方法4.4.2 圖5、圖6是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.4.3圖7是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。

<吉安>天正華意電氣設備有限公司
吉自動避雷器泄露電流表校驗儀-全自動避雷器泄露電流表校驗儀質量有保障

吉安隔離開關觸指壓力測試儀測試分閘可靠動作：將電壓調節到額定電壓的65％，按“分閘”按鈕，斷路器分閘動作；將電壓調節到額定電壓的120％，按“分閘”按鈕，斷路器分閘動作；則說明斷路器在65％～120％，分閘可靠動作。例如：若額定電壓為DC220V，則220V＊65％＝143V，220V＊120％＝264V，可分別將電壓調節至143V，與264V，并執行分閘操作，斷路器均分閘動作。5、合閘操作（1）執行合閘操作：將電壓調節至額定值，按“合閘”按鈕，斷路器合閘動作。（2）測試合閘可靠動作：將電壓調節到額定電壓的80％，按“合閘”按鈕，斷路器合閘動作；將電壓調節到額定電壓的110％，按“合閘”按鈕，斷路器合閘動作；則說明斷路器在80％～110％，合閘可靠動作。例如：若額定電壓為DC220V，則220V＊80％＝176V，220V＊110％＝242V，可分別將電壓調節至176V，與242V，并執行合閘操作，斷路器均合閘動作。八、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<吉安>天正華意電氣設備有限公司

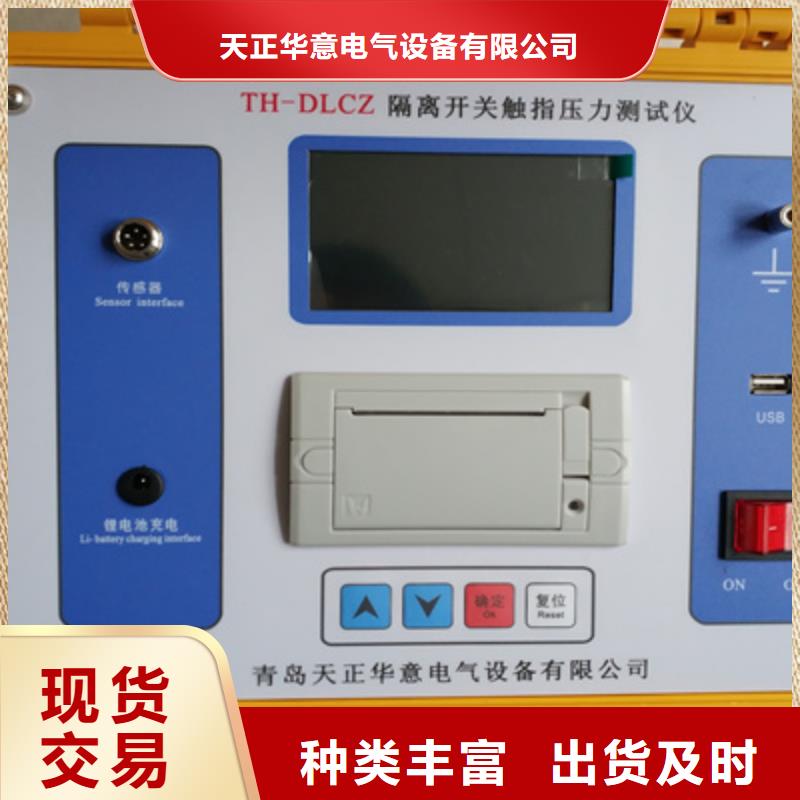

吉安隔離開關觸指壓力測試儀 面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②充電接口 內部鋰電池充電接口③USB接口儀器升級接口/聯機接口④液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜⑤面板微型打印機打印測試報告及圖譜⑥ 功能按鍵塊 上、下移動光標或增、減當前光標處數值⑦傳感器接口[確定]選擇當前菜單或確認操作[復位]儀器復位傳感器接口⑧電源插座開關輸入電源AC220V±10％ 50Hz±10％ 1A四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b（用游標卡尺測量，見圖2） 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意連接好接地線和傳感器信號線，

吉自動避雷器泄露電流表校驗儀-全自動避雷器泄露電流表校驗儀質量有保障

吉安隔離開關觸指壓力測試儀性能特點1、：電源輸入輸出完全隔離，開關操作回路的單端接地不會形成接地短路。2、穩定：采用高頻開關電源技術，輸出電壓的穩定性達到電池屏水平，紋波系數小，完全克服傳統整流電源加上負載電壓便瞬時下垮的問題。3、可靠：產品瞬時電流達到20A，過流過壓保護齊全，并具備交直流儲能輸出接口。能可靠運用本產品直接進行高壓開關的動作電壓試驗。4、耐用：產品外形美觀，小巧輕便，結構牢固，能承受頻繁運輸、裝卸、搬動產生震動與沖擊。現場接線、操作簡單，能保證野外環境可靠工作。四、工作原理五、技術指標1、輸入電源：AC220V±10％ 50Hz。2、直流輸出：0～270V 連續可調10 A；3、紋波系數：＜1％；4、電壓穩定度：＜1％；5、工作溫度：-20～50℃6、環境濕度：＜80％RH，無結露；7、外形尺寸：320mm（L）×270mm（W）×140mm（H）；8、重量：5kg。

<吉安>天正華意電氣設備有限公司

吉安隔離開關觸指壓力測試儀產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；1.2產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃

<吉安>天正華意電氣設備有限公司
吉自動避雷器泄露電流表校驗儀-全自動避雷器泄露電流表校驗儀質量有保障

吉安隔離開關觸指壓力測試儀高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率高壓開關動作電壓試驗電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所。3、儀器輸出端嚴禁短路。4、測試完畢后，用旋鈕將電壓調制值，關閉電源，再拆除測試線，拆除地線。5、避免劇烈振動。6、對儀器的維修、維護和調整應由專業人員進行。

吉安隔離開關觸指壓力測試儀 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定機帶程控穩壓電源輸出電壓，此電壓也是模擬斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8．跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。

吉自動避雷器泄露電流表校驗儀-全自動避雷器泄露電流表校驗儀質量有保障

吉安隔離開關觸指壓力測試儀目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。?針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
