萬豐礦山機械制造有限公司 吉安固定天輪的作用無中間商

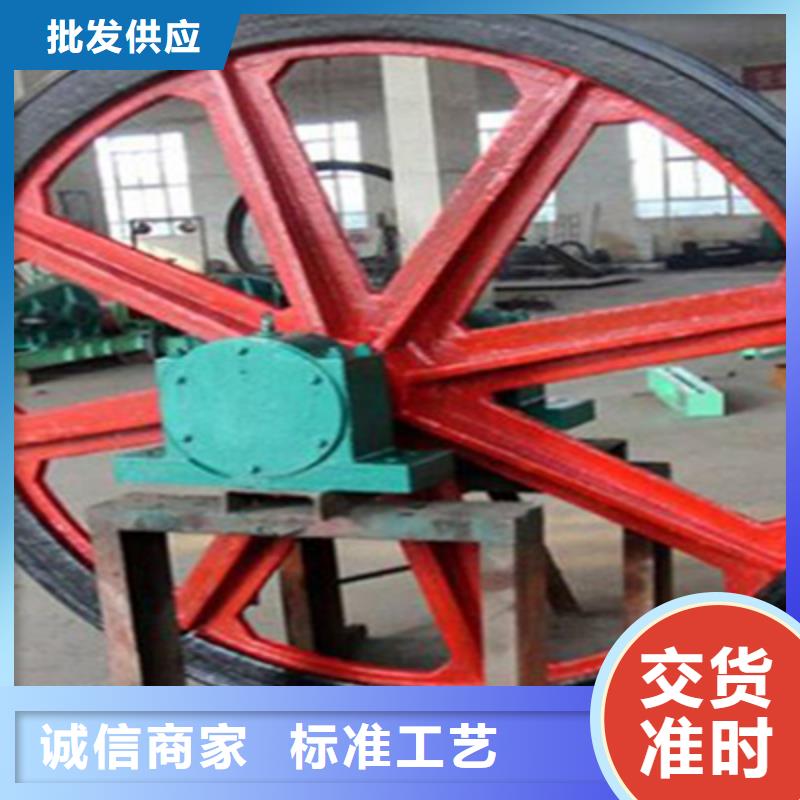

鶴壁萬豐礦山機械天輪導向輪結構概述：導向輪結構與天輪裝置基本相同，主要由軸、固定輪、游動輪、軸瓦、滾動 軸承、襯墊、軸承座、軸承梁等零部件組成，其中一個輪子（固定輪） 用平鍵與軸連接，鋼絲繩運動時帶動固定輪轉動，固定輪又帶動天輪軸一起轉動，其余的輪子與導向輪的軸是滑動的，輪轂內壓嵌有耐磨的銅套，該套內徑與軸為動配合， 與軸有相對自由轉動，稱作游動輪，固定輪、游動輪為整體式結構，由輪轂、輪 緣與槽鋼為輻條焊接而成。 在游動輪的輪轂與軸之間，各裝有四個半軸瓦，一 般為銅瓦，為了保證輪子運轉靈活，各輪子之間有 0.2 －0.5mm 的軸向間隙，以 保證各輪子相互轉動時互不干擾。當各鋼絲繩的線速度不完全相同時，游動輪與軸之間能自由的相對轉動。輪緣槽裝有襯墊，以防止鋼絲繩與輪緣摩擦，從而延 長了鋼絲繩的使用壽命。軸的兩端均采用球面向心滾子軸承。

單繩纏繞式機天輪安裝在井架的***上部(雨棚下面)平臺上，用來引導鋼絲繩轉向。一般天輪有:固定天輪、游動天輪、鑿井天輪幾種。天輪作用：天輪安裝在井架上，作支承、引導鋼絲繩轉向之用。根據元煤炭工業部的標準，天輪可分為三種：井上固定天輪；鑿井及井下固定天輪；游動天輪。直徑為3500mm時，采用模壓焊接結構；直徑小于3000mm時，采用整體鑄鋼結構；直徑為4000mm時，采用模壓鉚接結構。(2)單繩纏繞式天輪規格的確定原則①豎井，使用固定天輪，一般情況下與卷筒直徑相等;②斜井，如果保證鋼絲繩偏角不超過 1.5°，可使用固定天輪。一般情況下可根據繩徑比(卷筒直徑與鋼絲繩直徑比)的要求，確定固定天輪的直徑;③斜井，如果采用固定天輪，鋼絲繩偏角超過1.5°，需采用游動天輪，即天輪可以在天輪軸上沿軸向自由游動，游動距離根據偏角值確定。

礦用單槽懸吊天輪的安裝、調整、使用1、礦用單槽懸吊天輪結構簡單，現場裝配時對安裝基礎進行抄平找正后即可整體吊裝，擰緊地腳螺栓，固定軸與合金銅套間加上潤滑油，輕輕盤動繩輪，能靈活轉動即可。調整中如發現固定軸轉動，可調整軸承座上的鎖緊螺釘。2、礦用單槽懸吊天輪在現場布置時如受天輪平臺結構和幾何尺寸的約束，建議采用雙輪懸吊方式、即前有懸吊天輪、后有導向天輪的結構形式，如圖所示。在這種情況下，后懸吊天輪的選型可比前懸吊天輪小一號。3、礦用單槽懸吊天輪在現場布置時，天輪平臺基礎上安裝軸承座處必須焊有擋鐵，再用楔鐵調整軸承座的松緊，以防止因水平分力產生的剪力對軸承座螺栓造成損壞。礦用單槽懸吊天輪平臺管理：1、參加施工人員都要學習施工措施不參加學習者不得參與施工。2、工作時嚴禁打鬧，工作前嚴禁飲酒。3、在天輪平臺作業人員要佩帶保險帶并要有牢固的生根點不得穿硬底鞋。4、天輪平臺作業，不得向下拋物品，相互間傳遞物品要手接手嚴禁拋接。5、天輪平臺作業小型工具要拴繩，防止工作時墜落。
