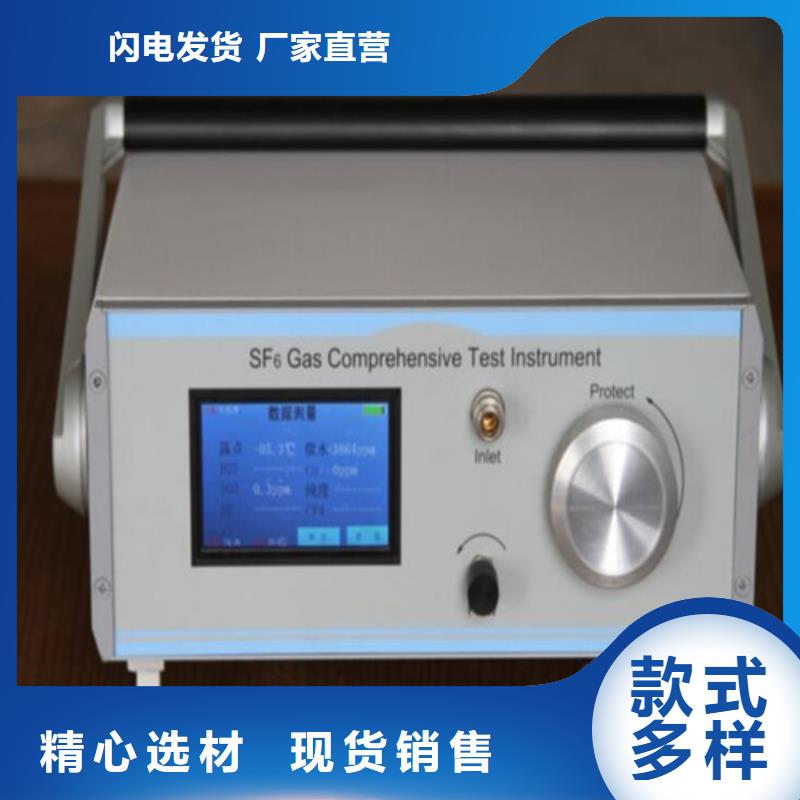

呼倫貝爾SF6微水測試儀本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量1）打開儀器電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。2）確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭插入本儀器背部的進氣口。3）將測試管道的另一端連接待測設備的補氣口（或測試口）。4）此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。次測量(sf6微水)時間需要5～10分鐘，其后每次測量需要3～5分鐘。當單獨測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。當測量SF6純度、H2S、SO2 、CO含量時應將流量調節到0.2 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“菜單”文字，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”。可以進入數據保存界面，按紅色“配置”按鈕可以輸入測試編號，確認無誤后可以按右下角的“保存數據”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看記錄”功能。進入歷史記錄查看界面，按下方的“↑”和“↓”箭頭，可以上翻、下翻記錄，按右下鍵打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。

呼倫貝爾SF6微水測試儀技術參數純度測量范圍0％~測量精度±0.5％測量時間＜2分鐘。露點測量范圍－80 ℃～＋20 ℃測量精度±0.5℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％SO2測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％CO測量范圍0~1000ppm小檢知量≤1ppm準確度 ±0.5％穩定性 0~1000ppm重復性≤2％HF(可選)測量范圍0~20ppm小檢知量≤0.01ppm準確度±0.5％穩定性0~20ppm重復性≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源AC 100~240V 50/60Hz內置充電電池電池性能充電時間：10個小時；使用時間12小時以上。工作溫度－30℃～＋70℃尺寸250×230×300mm重量6.8公斤四、測量4.1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電時，請盡快充電后再繼續使用。

呼倫貝爾SF6微水測試儀此時按垃圾桶圖標則刪除所有數據，（注意：刪除數據后無法找回）按左下角箭頭可以撤銷刪除，返回主界面。4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。根據上方的格式，輸入當前的時間，按右下鍵時間修改按鈕，則修改完畢，按“←”箭頭，取消修改，保留原時間不變。4.9、標定數據因隨意更改標定數據，將會嚴重影響儀器的準確性。所以我們不開放數據標定功能。如有需要可以聯系我公司技術支持。4.10、測量完畢后1) 關閉儀器上的高精度針型調節閥。2) 將轉接頭從SF6電氣設備上取下。3) 將測試管和儀器后面版之間連接的快速插頭退下。4) 重復如上步驟，測試下一項數據。5) 全部測試完成后，關閉電源。五、注意事項?儀器應放置在位置，防止摔壞，避免劇烈震動。?儀器使用前，應及時充電。?充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時左右。?儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。?儀器不用時，應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。?儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。?當檢測氣體中的SO2和H2S濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。?

呼倫貝爾SF6微水測試儀保修和技術服務自設備之日起，提供產品的質保期為1年。設備出現故障而買方無法解決時，72小時響應并給予解決方案。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。設備終身維修。便攜手持式，熱傳導檢測原理，量程0-VOL（99.9％VOL），分辨率0.1％VOL，精度≤±3％F.S。采用2.4寸工業級彩屏，分辨率為320x240；PPM、％VOL、mg/m3三種濃度單位可自由切換?，響應速度快，穩定性、重復性好、靈敏度高，線性誤差小，內置氣體采樣泵，開機后可主動吸收氣體，帶儲存、導出功能，進口高精度傳感器。傳感器多達6級目標點校準功能，測量的準確性和線性測量結果更。

呼倫貝爾SF6微水測試儀當檢出設備中的SO2或H2S濃度超過正常值時，建議測量兩次，確認結果。六、常見故障及排除方法故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高靈敏度太高發送至廠家進行校準檢測時SO2和H2S讀數不穩過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修

呼倫貝爾SF6微水測試儀控制功率：220V，20A?外型尺寸： 290×380×160（mm）5、聲光報警器?部件組成：JD701-L03R/22 警燈發光管B01 接線座C-3 安裝底座A01 裝飾蓋 八、基本操作指南1．開機（1）將主機正面電源開關撥至“|”狀態，電源指示燈亮。?（2）主機進行自檢并進行語音播報當前環境中SF6和O2含量監測的狀態；?（3）?自檢結束后主界面的內容有：?a.主機型號及當前時間；?b.當前被監測環境中SF6氣體狀態、氧氣濃度、環境溫濕度參數值；?c.風機近啟停的時間；?d.當前風機狀態；?2. 菜單操作（1）主界面a.主界面可以顯示各個采集點的SF6和氧氣含量及狀態，當前環境下的溫度濕度情況。b.主界面左側為菜單欄，用戶可以操作選擇，查看歷史報警記錄，設定主機產品參數等項目。c.主界面右上角的“NEXT→”可以翻頁，顯示更多采集點的信息。d.按下“打開風機”鍵，風機將強制啟動進行通風，結束時按下“關閉風機”鍵，風機將停止工作。如果開啟風機超過15分鐘（可設置）沒有其他的操作，風機將自動關閉。（2）記錄查看該項設置可翻頁查看所有歷史數據，在主界面選擇菜單欄的“記錄”按鈕，則進入報警記錄查看界面。右下角“”可以翻頁。

呼倫貝爾SF6微水測試儀可選無線報警功能可選有毒氣體（如CO、CH4、H2S）的含量監測可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等可選輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能可選數字式SF6密度繼電器結合組網，組成的SF6氣體泄漏監控系統可選遠程網絡進行監控系統運行狀態，直接控制主機或變送器的運行本產品國內某廠家國內某廠家德國某廠家原理聲波測速法鹵素傳感器放電法聲波測速法SF6定量測量是否否否報警判別方法測量結果與設定的閾值比較判別，同時可趨勢分析定性判別定性判別定性判別SF6報警點200~1000ppmv間設置1000ppmv出廠設置不能改變1000ppmv，出廠設置不能改變20000ppmv氧氣測量包含包含包含不包含，另配SF6測量精度引用誤差±5％FS不詳不詳±5％FS重復性誤差10MΩ抗電強度 外殼與電源間：＞2000V電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級雷擊（浪涌） GB/T17626.5-1999 3級
