葫蘆島絕緣油含氣量測定儀如果要做下一個您只需要換好油樣按復位鍵后再按啟動鍵即可。含氣量工作完成后自動跳轉到打印畫面，您可以根據需要打印項目，按打印按鈕打印，按返回按鈕返回主畫面。含氣量打印4、數據檢索，打印和刪除在主畫面按數據檢索按鈕進入數據檢索畫面。按回收按鈕刪除全部記錄，按打印按鈕打印記錄，按返回按鈕返回主畫面。5、關機嚴禁在儀器運行程序時關機，也就是要在儀器測試結束顯示含氣量或顯示啟動時關機。六、儀器簡單故障的檢測與維修序 號故 障維 修 說 明1ADC故障儀器傳感器出現故障，報廠家維修。2打印機脫機，缺紙或其他故障更換打印機打印紙后重新開機。3做廢油時測試數據顯示0.0％檢查連接傳感器一端的電磁閥是否完好4開機后無任何顯示檢查儀器電源電壓是否正常，后面板保險絲是否融斷，儀器顯示板與主機板上的各接插件是否脫落。5不排油檢查打氣泵是否損壞，查看手動排油是否有泵啟動的聲音?查看與打氣泵連接的管子是否脫落？更換或重新連接恢復正常。6測試數據過大檢查所有外部連接管道連接處螺母是否旋緊？檢查軟管是否破損？旋緊螺母或更換軟管恢復正常。注：以上是一般的故障，你可以根據情況排除，如遇到其他故障，請來電，與廠方協商解決辦法。本儀器自貨到用戶單位起一年之內免費保修（在正常使用的情況下），一年以后終身負責維修，但用方需承擔修理費用。七、儀器附件清單序號名 稱數 量1含氣量測定儀1臺2含氣量使用說明書1份3電源線1根4真空泵及接頭1套53mm不銹鋼管1.5米（連接含氣量測試儀和真空泵）0.5米（連接排油口到排油容器）各一段.6針筒接頭1套（連接進油口到取樣針筒）7保險絲10A3個10M8×1螺帽10個11密封墊10個12針筒支架一個（安裝在含氣量測試儀的左后立柱上）131mL標定針筒1支（標定設備用）八、本儀器所需配套設備1、旋片式真空泵一臺（隨機配送）。2、氣源（內置）

葫蘆島絕緣油含氣量測定儀觸摸式干井爐產品綜述本產品易于攜帶，使用方便，易于快速可靠的溫度效準，廣泛應用于機械、化工、食品、藥品等行業。國內現有現場用干體式校驗爐普遍存在升溫慢、恒溫慢的問題，導致使用者每次校準均需要很長時間。我司一代干井爐采用了國際上進的加溫原理設計，具備升溫快、恒溫快、降溫快的特點，大大提高了現有的校準效率。通過可靠的高精度溫控電路和高精度傳感器確保了精度高于高于國內其他廠家的水平，技術達到了國際標準；全球首創的觸摸式操作、使用簡單快捷。主要特色?體積小，重量輕，攜帶方便；?類型多樣的插入管，可滿足不同尺寸、數量傳感器的測試及校準。 且可根據用戶的特殊需求定制；?水平溫場、垂直溫場好；?被檢插入深度同行業領先；?5寸TFT彩色液晶顯示屏，分辨率800×480，全觸摸式操作，使用直觀醒目；?中英文界面；?帶上位管理軟件，可以方便讀取檢定數據；?快速降溫，設置方便，控溫穩定性好；?均熱塊可更換；?帶負載短路、負載斷路、傳感器保護等保護功能。產品技術指標負溫型中溫型高溫型溫度范圍①-20℃~熱塊直徑②A型36mm，B型32mm32mm39mm溫場穩定性≤±0.02℃≤±0.05℃≤±0.2℃水平溫場≤±0.05℃≤±0.05℃≤±0.25℃垂直溫場從均熱塊孔底起30mm內偏差不大于1℃從均熱塊孔底起10mm內偏差不大于1℃溫度單位℃或℉溫控精度0.1％或0.2％顯示分辨率0.01℃功率負溫型：300W，中溫型：1200W，高溫型：3000W重量（凈重）負溫型：13kg，中溫型：11kg，高溫型：11kg重量(含包裝)負溫型：23kg，

葫蘆島干燥空氣發生器 <葫蘆島>天正華意電氣設備有限公司

葫蘆島絕緣油含氣量測定儀按DL421-91標準規定的方法準備試樣，并將試樣倒入電極杯，將電極杯放在儀器測試室內的熱浴孔中。 4.打開電源開關，儀器如下顯示：顯示：下面分別說明如下：⑴、“儀器檢查請按“””狀態系檢查儀器各項功能是否正常；按下該鍵屏幕顯示：按此定義操作，可以檢查儀器各項功能是否正常；可設置空杯電容值。⑵、“售后服務請按“””狀態系本公司產品售后服務內容和承諾；按下該鍵屏幕顯示：⑶、“測量檔案請按“””狀態系本儀器將所測得的數據記錄存檔，以被查閱:按下該鍵屏幕顯示：⑷、“測電阻率請按“””狀態系本儀器進行測量電阻率；按下該鍵屏幕顯示：選擇所測樣品的類別：點擊：“”鍵，則該項目被選中。點擊：“下一步”鍵，則屏幕對應顯示如下界面：絕緣油體積電阻率測定界面抗燃油體積電阻率測定界面自定義體積電阻率測定界面在此測定界面下，進行體積電阻率測定。1：啟動控溫：點擊“啟動控溫”字面即可。2：樣品編號：點擊“樣品編號”字面即可。進入試樣編號置入界面。3：電阻率測量：當儀器浴溫達到恒溫狀態時，根據標準要求，須攪拌試樣恒溫30分鐘后，可進行啟動電阻率測量。即點擊“啟動測量”字面即可。儀器進入自動測量狀態。60秒后測定完成，同時顯示打印和存儲測量數據。4：溫度校正：點擊“溫度校正”字面即可。儀器進入“溫度校正”界面狀態；屏幕顯示如下：

葫蘆島絕緣油含氣量測定儀變壓器短路阻抗測量說明：試驗電源及特點：儀器可不用外接調壓器，采用AC220V低壓電源，一次性接線，不用倒接測試線便可自動對變壓器的AB、BC、CA高壓繞組加壓；電壓電流同步采集數據，自動計算出阻抗誤差百分數，測試結果非常直觀。 儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。超出儀器測量范圍時可以外接互感器測量。具有輸出限流保護功能，適用于任意阻抗的試品。（根據國標要求，試驗電流達到額定電流的25～50％即可滿足試驗要求。）試驗要求及注意：1、短路導線截面積應不小于變壓器導線截面積其長度要盡可能短，并確保接觸良好電阻可以忽略 否則影響測試數據的精度。2、試驗前應準確地測量被試變壓器的繞組溫度，油浸變壓器以油面溫度作為繞組溫度，干式變壓器應在線圈的不同部位（不小于三個點）的溫度平均值作為繞組溫度。對電源容量要求見附錄﹝僅供參考﹞。3、雙繞組變壓器從試品的高壓側供給電流，另一側短路，還應在兩極限分接位置上進行。4、三繞組變壓器測量結果應在成對的繞組間進行，其他繞組開路。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島干燥空氣發生器

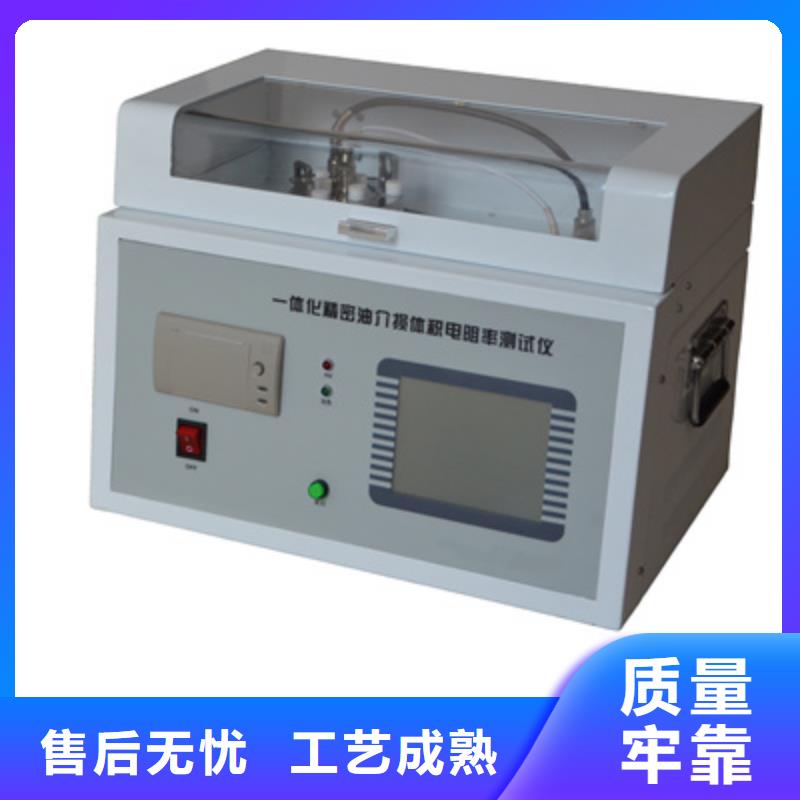

葫蘆島絕緣油含氣量測定儀液體介質體積電阻率測定儀以DL421-91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器，具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。本儀器采用MCS-51系列單片機作為系統控制核心，彩色液晶顯示，中文人機對話，向導式操作，測定過程全部自動化(自動換杯，自動變擋)，并且滾動儲存200個試驗數據；并結合現代新的工藝方法研制而成。整個儀器設計先進、結構合理、操作簡單、可靠，是當代國內外同類產品技術水平、性能指標為完善的電阻率測試儀，特別實用于電力部門油質監督的應用，測試結果符合標準DL421-91《絕緣油體積電阻率測定法》的規定。二、技術指標㈠、使用條件１、環境溫度：0～40℃２、相對濕度：≤85％３、供電電壓：AC 220V±10 ％ 50Hz±1㈡、測量指標1、測試電壓：DC 500V2、測試范圍：0.5×108～101.0×1016Ω·cm3、重 復 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加熱功率：300W 制冷功率：100W5、控溫范圍：熱浴：室溫～120℃； 冷浴：20℃6、控溫精度：±0.3℃7、測量誤差：≤±10％㈢、其它指標浴套配置：熱浴：（合金鋁，可測試三個杯）1個冷浴：（合金鋁，可測試一個杯）1個重 量：12Kg外形尺寸：380×310×290mm測 樣 數：3個（測試電極杯） 三、使用說明㈠．面板結構示意圖液體介質體積電阻率測定儀面板共６個按鍵，在不同狀態下各鍵功能也不一樣；本儀器采用點陣式彩色液晶顯示器，可同時顯示漢字數字和圖形，設有四種功能供操作者使用(可根據提示進行操作)。㈡．操作程序1.將儀器水平放置。2.接好電源線，并將電源插頭插在有地線的三線插座上或者儀器外殼可靠接地。

<葫蘆島>天正華意電氣設備有限公司
<葫蘆島>天正華意電氣設備有限公司

葫蘆島絕緣油含氣量測定儀儀清洗油路將試樣小心倒滿注油口，打開排油閥，注意保持注油口內始終有樣品存在不能排凈（一般兩至三次可清洗干凈），然后關閉排油閥。5、注入試樣將試樣倒滿注油口，打開排油閥，并觀察注油口刻度線，當油面和刻度線對齊時，關閉排油閥。6、接通冷卻水。7、樣品測試按“確認”鍵，“狀態”改為“降溫”，儀器開始制冷。距預置溫度20℃左右時，儀器狀態自動轉換為“測試”。試樣凝點溫度出現后，打印機自動打印測試結果，顯示器顯示凝點溫度值，保持2分鐘左右，然后溫度開始向室溫恢復。當溫度恢復到室溫時，按“確認”鍵可做試樣的重復測試。四、測試試樣傾點值1、選擇測試樣品2、清洗油路將試樣小心倒滿注油口，打開排油閥，注意保持注油口內始終有樣品存在不能排凈（一般兩至三次可清洗干凈），然后關閉排油閥。3、注入試樣將試樣倒滿注油口，打開排油閥，并觀察注油口刻度線，當油面和刻度線對齊時，關閉排油閥。4、接通冷卻水。5、預置試樣溫度溫度預置約試樣傾點值低10℃。6、選擇“樣品測試”菜單，按“確認”鍵，進入樣品測試狀態，“狀態”為“準備”，按“確認”鍵，“狀態”為“降溫”，儀器自動測試。當傾點值測試完畢，顯示器顯示傾點值，并打印測試結果，停留幾分鐘，溫度向室溫恢復，當恢復到0℃以上時，按“確認”鍵可做試樣的重復測試。第六章 注意事項一、冷卻水的壓力要穩定，否則影響試樣重復性。二、做樣時要打開樣品蓋，否則會影響準確度。三、做完一次試樣分析，應該使溫度恢復到室溫方可做第二次試樣分析。四、更換試樣，測試另一樣品時，必須用該待測油樣清洗輸油管道。五、如果遇到測試誤差較大的情況時，首先應考慮輸油管道的清洗問題，請重新清洗后再進行測試。然后再考慮樣品是否被污染，是否吸水受潮。六、測試完畢應將注油口蓋擰上，防止污物落入口內。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島干燥空氣發生器

葫蘆島絕緣油含氣量測定儀點擊‘參數設定’，進入參數設置界面2.1鉑絲半徑：鉑環金屬絲的半徑。正常是0.30 mm。點擊數據框彈出數字鍵盤，輸入數據。2.2鉑環半徑：鉑環的半徑。正常是9.8 mm。點擊數據框彈出數字鍵盤，輸入數據。2.3重液密度：密度重的樣品密度（比如水是1.000）。點擊數據框彈出數字鍵盤，輸入數據。2.4輕液密度：密度輕的樣品密度（比如變壓器油是0.875）。點擊數據框彈出數字鍵盤，輸入數據。2.5參數設定完畢后按“保存按鈕”保存當前參數。按“X”按鍵退回上級菜單。（所有數據出廠時已進行輸入并確認，如無特殊情況可以不用修改。）3．純水標定3.1準備工作（執行BG6541第4.1條）用石油醚清洗樣品杯，接著分別用丙酮和水清洗，再用熱的鉻酸洗液浸洗，以除去油污，用水及蒸餾水沖洗干凈，如果樣品不是立即使用，應將其倒置于一塊干凈的布上。用石油醚清洗鉑環，再用丁酮漂洗，然后在酒精燈的氧化焰中加熱。注意：清洗鉑環，應從環架桿上取下進行，取鉑環和安裝鉑環時一定要輕拿輕放，安裝好鉑環后，要使鉑環每一部分都在同一平面上（圖5）。將清洗過的鉑環掛好。在潔凈的樣品杯中倒入純凈水至樣品杯中間刻度線。將樣品杯放到樣品盤上中間位置。圖53.2點擊‘純水標定’，進入純水標定界面3.3點擊‘上升’樣品盤上升，點擊‘下降’樣品盤下降。點擊‘開始’儀器會自動調節樣品盤位置，并切換至以下界面如需停止試驗，點擊‘停止’。點擊‘返回’停止當前操作并返回菜單選擇界面。

<葫蘆島>天正華意電氣設備有限公司
葫蘆島干燥空氣發生器

葫蘆島絕緣油含氣量測定儀分接位置：與分接電壓對應位置測量溫度：待測變壓器當前油溫，用于將測試結果校正到額定溫度，單位:℃。校正溫度：用于將與溫度有關的測試參數從當前測試溫度校正到額定溫度，單位:℃。（2）用戶測試參數試品編號：可輸入多十位數字或英文字符（如出廠編號），用于標識被測設備。CT 變 比：是指外接電流互感器的變比，無互感器時默認變比為1。PT 變 比：是指外接電壓互感器的變比，無互感器時默認變比為1。選擇電源：分為內接，外接；外接是使用調壓器加壓測試，內接是使用內部電源加壓測試。鎖屏電流：是指在測量狀態中，達到該電流后儀器自動記錄測試數據并停止測量；測試人員：輸入測量人員姓名，用于記錄存檔。上述的參數應根據實際情況輸入，如果只測短路阻抗、短路電抗、短路電感，則不需要輸入輔助參數也可測量；如果同時需要測阻抗電壓值，則要輸入全部試品參數，否則會得到錯誤的測試結果。當所有的參數已設置好后，點擊“測試”按鈕進入測量界面。提示： ● 分接電壓的輸入要與分接位置相對應。

葫蘆島絕緣油含氣量測定儀儀器簡單故障的檢測與維修序 號故 障維修說明1ADC故障儀器傳感器出現故障，報廠家維修。2打印機脫機，缺紙或其他故障更換打印機打印紙后重新開機。3做廢油時測試數據顯示0.0％檢查連接傳感器一端的電磁閥是否完好4開機后無任何顯示檢查儀器電源電壓是否正常，后面板保險絲是否融斷，儀器顯示板與主機板上的各接插件是否脫落。5不排油檢查打氣泵是否損壞，查看手動排油是否有泵啟動的聲音?查看與打氣泵連接的管子是否脫落？更換或重新連接恢復正常。6測試數據過大檢查所有外部連接管道連接處螺母是否旋緊？檢查軟管是否破損？旋緊螺母或更換軟管恢復正常。注：以上是一般的故障，你可以根據情況排除，如遇到其他故障，請來電，與廠方協商解決辦法。本儀器自貨到用戶單位起一年之內免費保修（在正常使用的情況下），一年以后終身負責維修，但用方需承擔修理費用。七、儀器附件清單序號名稱數 量1含氣量測定儀1臺2含氣量使用說明書1份3電源線1根4真空泵及接頭1套53mm不銹鋼管1.5米（連接含氣量測試儀和真空泵）0.5米（連接排油口到排油容器）各一段.6針筒接頭1套（連接進油口到取樣針筒）7保險絲10A3個10M8×1螺帽10個11密封墊10個12針筒支架一個（安裝在含氣量測試儀的左后立柱上）131mL標定針筒1支（標定設備用）八、本儀器所需配套設備1、旋片式真空泵一臺（隨機配送）。2、氣源（內置）

<葫蘆島>天正華意電氣設備有限公司 葫蘆島干燥空氣發生器

葫蘆島絕緣油含氣量測定儀采用單相電源（內接220VAC或外接調壓器）測量三次，分別為：AB加壓，BC短路；BC加壓，CA短路；AC加壓，AB短路。繞組中的電流應為In的2/√3倍，即1.15In。 現以測量AB相為例說明：將單相電源的“Ua”接入儀器的輸入端子“P＋”，將儀器的輸出端子“Ia”及“Ua”接到變壓器的高壓側A相，單相電源的零相“Uo”接到儀器的“P-”；儀器的輸出端子“Ib”及“Ub”接變壓器的B相，BC相短接；變壓器的低壓側要可靠短路，并確保接觸電阻可以忽略，以免影響測試數據。接線如下圖所示。圖10 △接-直接接線圖當測試電壓、測試電流超過儀器的測量范圍時，應外接電壓、電流互感器，接線如下圖圖11 △接-外接電壓互感器、外接電流互感器接線圖2、三相短路阻抗(單相法)自動測試接線無論加壓繞組為△形連接還是星形連接，接線方式一樣。ABC三相對應接線即可。圖12 三相自動（同測）接線圖3、三繞組變壓器測量接線：測量結果應在成對的繞組間進行，其他繞組開路。三相三繞組變壓器的接線與選擇測量位置一致。測量位置選擇高-低，則測試線接高壓端，低壓短路，其他開路；選擇高-中，則測試線接高壓端，中壓短路，其他開路；選擇中-低，則測試線接中壓端，低壓短路，其他開路。（二、）三相參數設置：點擊三相短路阻抗按鈕，進入參數設置界面（圖13）在保證電源滿足負荷的情況下，接好測試線，確認接線無誤后，開啟外部電源準備測量。 在主菜單界面單擊三相阻抗按鈕，進入三相短路阻抗參數輸入界面，如下圖所示：圖13 輸入參數說明：（1）試品參數：額定容量：待測變壓器的額定容量，單位:kVA； 分接電壓：指加壓繞組所在的分接電壓，單位:kV；銘牌阻抗：待測變壓器的標稱阻抗電壓，根據此參數計算阻抗電壓誤差。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島絕緣油含氣量測定儀儀器上蓋板（圖3）1、打印機 圖3第五章 使用方法一、儀器安裝1、小心從包裝箱內取出儀器，擺放在穩固的工作臺上。2、拆開連接冷卻水進口與出口的軟管，擰下管夾，然后用長軟管分別接好冷卻水進口和冷卻水出口，并擰緊管夾（防止漏水）。進水管另一端接到水龍頭上固定好，出水管另一端接到下水道里。管路接好后要通水檢查是否漏水。3、用一段軟管連接排油口，另一端放入油桶內。4、將交流電源線連接交流電源插座（注意：插座應有接地線）。二、儀器功能1、接通電源開關，顯示：自動凝點傾點測定儀2、按任意鍵顯示：按“△”、“▽”、“確認”鍵選擇內容①方法選擇按“確認”鍵顯示：按“△”或“▽”選擇，按“確認”鍵進入子菜單。a. 選定“項目選擇”按“確認”顯示：按“△”或“▽”鍵選擇測試項目，按“確認”加以確定并返回。b. 選定“樣品選擇”，按“確認”鍵顯示：按“△”或“▽”，“確認”鍵選擇待測試樣品。②溫度預置按“△”或“▽”鍵改變溫度值，按“確認”鍵。③時間設置按“△”或“▽”鍵，按“確認”鍵顯示：按“△”或“▽”鍵，按“確認”鍵修改日期、時間。④樣品測試按“△”或“▽”鍵選擇此項，按“確認”鍵儀器將會進入樣品測試菜單，顯示：⑤歷史數據選擇此項，按“確認”鍵，進入“歷史數據”子菜單，然后選擇“顯示數據”， 按“確認鍵”， 通過按“△”或“▽” 鍵可查看儲存的歷史數據。⑥打印選擇按“△”或“▽”鍵選擇此項，按“確認”顯示：按“△”或“▽”鍵，選擇打印設置——打印或不打印測試數據，按“確認”鍵加以確認并返回。三、測試試樣凝點值1、選擇測試樣品。2、預置試樣凝點溫度。3、選擇“樣品測試”菜單，按“確認”鍵進入樣品測試狀態。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島干燥空氣發生器

葫蘆島絕緣油含氣量測定儀 測量位置：多用于三相三繞組變壓器）分接位置：與分接電壓對應位置測量接線：單相阻抗、Y/Y聯結、Y/△聯結、△/Y聯結(AX-BY-CZ)、△/Y聯結(AX-CZ-BY)。測量溫度：待測變壓器當前油溫，用于將測試結果校正到額定溫度，單位:℃。校正溫度：用于將與溫度有關的測試參數從當前測試溫度校正到額定溫度，單位:℃。（2）用戶測試參數 試品編號：可輸入多十位數字或英文字符（如出廠編號），用于標識被測設備。CT 變比： 是指外接電流互感器的變比，無互感器時默認變比為1。PT 變比： 是指外接電壓互感器的變比，無互感器時默認變比為1。測量模式：采用單相電源，依次在ab、bc、ca相加壓，完成三相的輪流測試。分為：三相同測：接好三相測試線自動進行三相測試。三相手動：三相變壓器采用固定A，B兩相輸出作為單相，分別對變壓器的各相進行測試。 鎖屏電流：是指在測量狀態中，達到該電流后儀器自動記錄測試數據并停止測量；測試人員：輸入測量人員姓名，用于記錄存檔。選擇電源：分為外接、內接。外接是使用調壓器加壓測試，內接是使用內部電源加壓測試。上述的參數應根據實際情況輸入，如果只測短路阻抗、短路電抗、短路電感，則不需要輸入輔助參數；如果同時需要測阻抗電壓值，則要輸入全部試品參數，否則會得到錯誤的測試結果。當所有的參數已設置好后，點擊“測試”按鈕進入測量界面。提示1： 分接電壓的輸入要與分接位置相對應， 否則影響短路阻抗電壓測試數據。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島干燥空氣發生器

葫蘆島絕緣油含氣量測定儀按照下圖安裝所有附加設備和連接管道： 儀器后面板上有進油接口、真空泵接口、排油接頭、真空泵（電源）、電源插座、保險絲座、電源開關等。a、 進油接口連接配件中的較短的一段3mm聚乙烯管，其另一端連接是接取樣針筒的針筒接頭；b、真空泵接用配件中較長的一段3mm不銹鋼管與旋片式真空泵相連接；c、排油接口用配件中較短的一般3mm不銹鋼管接出，另一頭用一容器接排出來的廢油；d、真空泵（電源）與真空泵上所帶的三芯航空插頭相接；e、 電源插座與配件中的電源插頭相連；f、保險絲座中保險絲應在5A；g、電源開關用以控制儀器的總電源；h、針筒支架用配件中二個M3螺絲按編號固定在儀器左面的后上角M3螺紋孔中，開孔朝外向上。3、請注意儀器每次排油必須排盡，在排油程序中排油管中有氣體排出證明油已排盡，如果排油時間過長或過短可以通過重新設置排油時間來達到。4、儀器在測試一個油樣后，含氣量結果會一直保留在顯示屏幕上，如果您要做下一個油樣，必須按復位鍵使儀器回到預備狀態，顯示請啟動后再按啟動鍵儀器才會執行下一測試程序。
