葫蘆島絕緣電阻測試儀 注意： Ω量程定標電壓為0.5kV，GΩ量程定標電壓為2.5kV。②保證電阻測量準確度的測試電壓范圍：20％以上電壓量程標稱值。③當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響。④2000GΩ量程為參考量程，用于相對濕度小于70％的干燥環境使用。5、抗電場干擾能力：2mA(50/60Hz)。6、報時、報警功能：秒表顯示值為19分59秒，20分鐘一循環，聲響報點為15秒、60秒、每分鐘，到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警。7、顯示表：三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。8、 供電：內附1.2V/2000mAh鎳氫可充電電池10節，共DC12V 供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作。9、使用環境溫度：﹣20℃～﹢40℃相對濕度：20％～90％10、體積：315×240×180mm（長×寬×高）11、質量：5.5kg五、工作原理本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。測試電壓0～20kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強大的自動調整能力，也使本儀表具有達到非一般同類儀表抗干擾的能力。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家

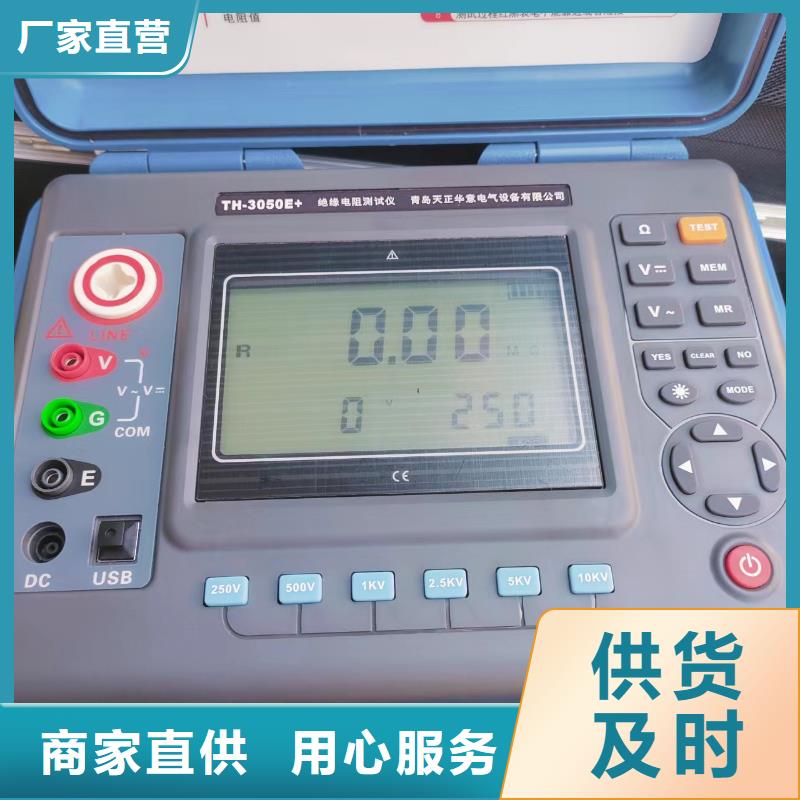

葫蘆島絕緣電阻測試儀 極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值），按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按”或鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下?lián)舸?，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比參考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家

葫蘆島絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家
<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家

葫蘆島絕緣電阻測試儀 測試儀結構說明圖1檢測發射機手持接收機該測試儀由檢測發射機、手持接收機和絕緣操作桿三部分組成（如上圖）。使用時檢測發射機與絕緣操作桿連接，手持操作桿尾端接觸被測絕緣子，通過手持接收機控制進行測量。測量結果通過射頻傳輸至接收機，接收機接收測量結果進行顯示存儲等操作。四、設置及使用方法1. 檢查測量探頭檢測探頭是否松動、生銹或嚴重氧化。若出現松動，請緊固探頭固定螺母，使用測試儀測試之前必須確保探頭完好。2. 安裝測試儀 用自帶的連接件連接在絕緣桿上（根據被測電路的電壓等級按照規程選擇相應長度的絕緣桿）。測量時可根據不同測量位置旋轉檢測儀至合適角度。 3.參數設置將隨機配送的U盤插入手持接收機，撥動“電源鎖”至開鎖狀態，長按“檢測開關”按鍵開機。開機桌面如下：1）時間設置點按“時間”圖標進入時間設置界面如下：按照默認格式分布輸入年份、月份、日期、小時、分鐘、秒鐘。點按“OK”完成設置，點按“Cancel”取消設置2）桿塔號串號設置若需要存儲測量數據，在測量之前必須先輸入被測絕緣子串桿塔號和串號并以此來區分被測絕緣子。具體流程如下：首先插入U盤，點按“檢測”圖標進入如下界面點按GT（桿塔）后方編輯框，看到光標閃爍，輸入四位桿塔號（0000到9999）如0001號桿塔。點按CH（串號）后方編輯框，看到光標閃爍，輸入三位串號如1A1（位1代表回路號，第二位A代表A相，第三位1代表A相中的串）。

葫蘆島絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家

葫蘆島絕緣電阻測試儀 電子式絕緣電阻表關于中值電阻和跌落電阻的選取要求指針式表測量端子的中值電壓允許值指針式表指示值處于幾何中心位置近的帶刻度值的刻度線時，測量端子L和E間的電壓為中值電壓，中值電壓應不低于額定電壓的90％。指針式表的中心分度電阻值一般為量程上限值的2％～2.5％.2、數字式表的跌落電壓允許值數字式表的顯示值為制造廠提供的跌落電阻值時，測量端子L和E之間的電壓為跌落電壓，其值應不低于額定電壓的90％。數字式表的跌落電阻值應在基本量限的上限值的1％以內。殘余電阻值小于1Ω，變差不大于0.1Ω。環境參考條件：20＋2-3 ℃，相對濕度：50％±10％.標稱使用環境:溫度23±5℃，相對濕度：25％～60％。6．線路對外殼的絕緣電阻：≥1×1011Ω。附錄1兆歐表型號中值電阻值ZC25—3（舊5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于數字表有較長的時間常數（約25S），故一次測量完畢后需停止恒速器轉動或關閉電子絕緣表的電源，置“測量選擇”開關于“放電”位置，待高壓跌落到百伏以下時，再換量程或改變測量項目，以確保測試人員及設備。特別提示：（1）、在檢定本裝置的標準數字表時，需注意一定要按常規將標準源的信號退至零后才可轉動“量程選擇”開關，以避免標準源意外損壞。由于檢定時測試電壓較高，個別電阻盤的阻值會因施加電壓的時間延長而小幅度變化，但只要在一分鐘之內不超過該阻值盤允許誤差的70％應為合格。六、附則 1、隨機供應的文件及附件裝箱單 使用說明書 產品合格證 測試線 一付 電源線 一根在用戶遵守保管和使用規則下，從制造廠發貨日起12個月內，如因產品質量不良而不能正常工作時，本廠無償?shù)貫橛脩粜蘩怼＞€路對外殼的絕緣強度應能承受50Hz正弦波電壓8KV一分鐘試驗。電源電壓: AC220V 50HZ。面板設置及說明 本檢定裝置由標準數字表和標準電阻器兩部分組成。1、標準數字表用來測電壓，布置在裝置的左邊，為方便使用，其電壓輸入端單獨設置。左邊中部為具有綠色背光的LCD顯示器，適用于各種環境使用。數字表測量選擇開關根據測量需要可選擇不同測試項目。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家

葫蘆島絕緣電阻測試儀 保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家
<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家

葫蘆島絕緣電阻測試儀性能特點 抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。4、高壓輸出范圍寬廣：可選擇0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可從0V平滑調節到需要的電壓。5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。四、技術指標1、測試電壓等級：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、測試電壓精度：±(5％＋10V)3、短路電流：典型值10mA4、量程與準確度

<葫蘆島>天正華意電氣設備有限公司 葫蘆島鹽密測試儀優質廠家 <葫蘆島>天正華意電氣設備有限公司

葫蘆島絕緣電阻測試儀性能特點 抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。4、高壓輸出范圍寬廣：可選擇0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可從0V平滑調節到需要的電壓。5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。四、技術指標1、測試電壓等級：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、測試電壓精度：±(5％＋10V)3、短路電流：典型值10mA4、量程與準確度

葫蘆島絕緣電阻測試儀 電子式絕緣電阻表關于中值電阻和跌落電阻的選取要求指針式表測量端子的中值電壓允許值指針式表指示值處于幾何中心位置近的帶刻度值的刻度線時，測量端子L和E間的電壓為中值電壓，中值電壓應不低于額定電壓的90％。指針式表的中心分度電阻值一般為量程上限值的2％～2.5％.2、數字式表的跌落電壓允許值數字式表的顯示值為制造廠提供的跌落電阻值時，測量端子L和E之間的電壓為跌落電壓，其值應不低于額定電壓的90％。數字式表的跌落電阻值應在基本量限的上限值的1％以內。殘余電阻值小于1Ω，變差不大于0.1Ω。環境參考條件：20＋2-3 ℃，相對濕度：50％±10％.標稱使用環境:溫度23±5℃，相對濕度：25％～60％。6．線路對外殼的絕緣電阻：≥1×1011Ω。附錄1兆歐表型號中值電阻值ZC25—3（舊5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于數字表有較長的時間常數（約25S），故一次測量完畢后需停止恒速器轉動或關閉電子絕緣表的電源，置“測量選擇”開關于“放電”位置，待高壓跌落到百伏以下時，再換量程或改變測量項目，以確保測試人員及設備。特別提示：（1）、在檢定本裝置的標準數字表時，需注意一定要按常規將標準源的信號退至零后才可轉動“量程選擇”開關，以避免標準源意外損壞。由于檢定時測試電壓較高，個別電阻盤的阻值會因施加電壓的時間延長而小幅度變化，但只要在一分鐘之內不超過該阻值盤允許誤差的70％應為合格。六、附則 1、隨機供應的文件及附件裝箱單 使用說明書 產品合格證 測試線 一付 電源線 一根在用戶遵守保管和使用規則下，從制造廠發貨日起12個月內，如因產品質量不良而不能正常工作時，本廠無償?shù)貫橛脩粜蘩怼＞€路對外殼的絕緣強度應能承受50Hz正弦波電壓8KV一分鐘試驗。電源電壓: AC220V 50HZ。面板設置及說明 本檢定裝置由標準數字表和標準電阻器兩部分組成。1、標準數字表用來測電壓，布置在裝置的左邊，為方便使用，其電壓輸入端單獨設置。左邊中部為具有綠色背光的LCD顯示器，適用于各種環境使用。數字表測量選擇開關根據測量需要可選擇不同測試項目。
