葫蘆島絕緣油介電強度測試儀絕緣油顆粒度檢測儀采用光阻法（遮光法）原理設計，是專門用于現場絕緣油污染度等級的快速檢測裝置。它具有體積小、質量輕、檢測速度快、精度高、重復性好等優點，可在高溫高壓等極其惡劣的條件下工作。 絕緣油顆粒度檢測儀內置微水傳感器和溫度傳感器，在對絕緣油中污染度檢測的同時，對水含量和溫度一并檢測。可廣泛應用于航空航天、石油化工、交通港口、鋼鐵冶金、汽車制造等領域中對變壓器油（絕緣油）、液壓油、潤滑油、汽輪機油（透平油）、齒輪油、發動機油等油液的檢測。二、主要特點1.采用光阻法（遮光法）原理，使用高精度激光傳感器，體積小、精度高、性能穩定。2.適用于實驗室或現場檢測，也可選配減壓裝置用于在線高壓測量，實現在用油顆粒污染度的實時檢測。3.內置校準功能。可按GB/T21540、ISO4402、GB/T18854等標準進行校準。4.內置數據分析系統。可根據標準自動判定樣品等級，具有數據自動處理、打印功能。5.可任意設定報警級別，超出限值即報警提示，實現污染度或潔凈度檢測。6.內置微水傳感器和溫度傳感器。7.具有體積沖洗和時長沖洗模式，方便用戶使用和維護。8.中英文輸入，一鍵切換。9.超大存儲，可選擇存儲在儀器內部或外部存儲設備中。10.嵌入式設計，高強度外殼，便于攜帶

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比

葫蘆島絕緣油介電強度測試儀然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比

葫蘆島絕緣油介電強度測試儀報警設置在設置主界面按動“”鍵到報警設置圖標，按動“”鍵進入報警設置界面。按動“”鍵切換標準、報警等級、報警信號、燈光報警；按動“”鍵對選中項進行設置。以GJB420B為例：按動“”鍵，選中標準項，按動“”鍵選中GJB420B。按動“”鍵選中報警等級，“＞”（表示污染度等級大于該級別時報警） 動“”鍵，開始進行測試如右圖，按動“”鍵結束當前測試。測試完成后，按動“”鍵對測試結果進行存儲，按動“”鍵查看數據詳情。測試完成界面按動“”鍵進入測試數據查看界面。按動“”鍵查看其他標準的測試數據；按動“”鍵查看測試數據；按動“”鍵返回到測試完成界面。七、測試7.1 測試前準備7.1.1 離線測試1. 接通儀器電源并預熱10分鐘。2. 將液樣置于超聲波清洗器槽內，沐震至少1min，使聚結成塊的粒子分散。3. 劇烈搖晃液樣1-5min。4. 將液樣再次置于超聲波清洗器槽內沐震，直至成層的氣泡上升至液樣表面。5. 將儀器進液口管路接入樣品瓶中，排液口接入廢液瓶中。6. 開始測試。7.1.2 在線測試1. 接通儀器電源并預熱10分鐘。2. 將儀器進、出液口管路接入到待測系統，調節壓力調節閥，使待測系統接口壓力符合儀器要求。3. 將待測系統接口閥門打開，使被測油液通過儀器，進行管路沖洗（沖洗體積應不小于100mL）。7.2 測試1.對測試體積、測試次數、測試流速、測試間隔、報警設置等參數進行設置（參見6.2設置）。2.參數設置完成后，返回測試主界面，切換需要測試的類型。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比
<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比

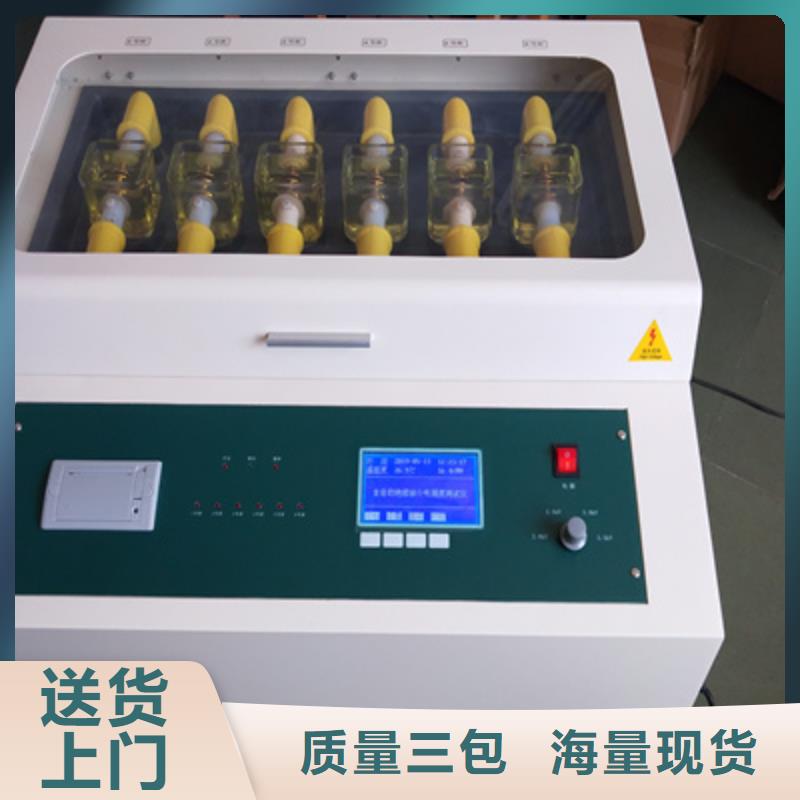

葫蘆島絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了三油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

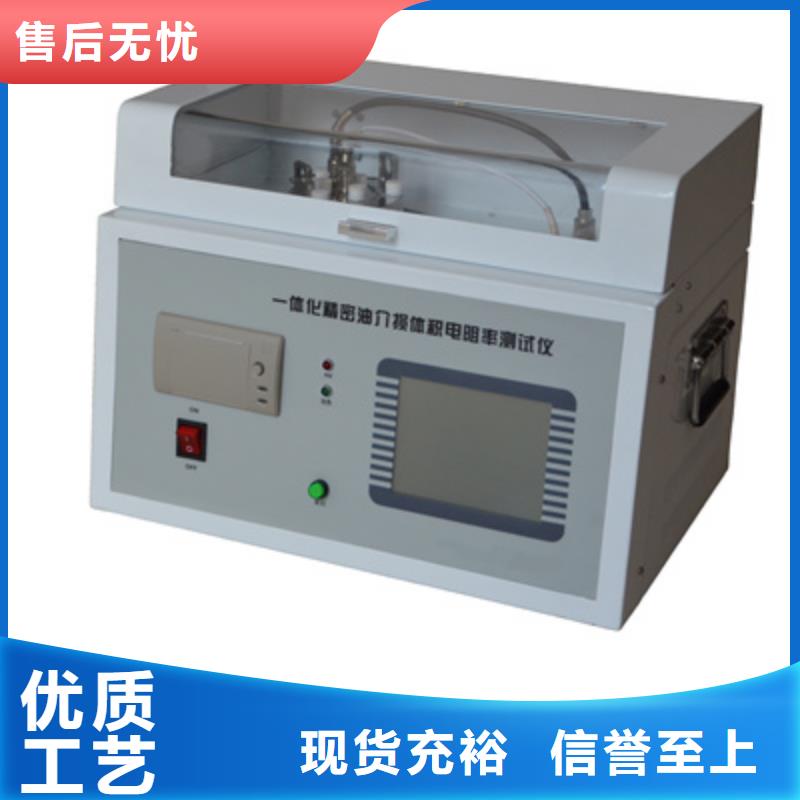

葫蘆島絕緣油介電強度測試儀絕體積電阻率測定儀適用于DL 421-91標準，本標準適用于測定絕緣油等液體介質的體積電阻率。體積電阻是施加于試液接觸的兩極之間的直流電壓與通過該試液的電流比。人機界面使用液晶漢顯，菜單點擊式輸入指令，自動打印試驗結果，測量精度高，穩定可靠。進入網絡通訊功能（可選）后，測定結果可直接回饋給化驗室計算機，并自動生成匯總報表。二、主要技術指標——電源電壓：AC220±10％ 50Hz——測試電壓：DC500V ——測試范圍：108~1016Ω·cm——控溫范圍：室溫~100℃——控溫精度：≤±0.3℃——試驗杯數：3個——消耗功率：≤300W——重 復 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用條件——環境溫度：0℃~40℃——相對濕度：＜80％四、儀器結構A.加熱浴套 B.打印機 C.液晶顯示屏 D.鍵盤五、控制面板儀器面板上有6個薄膜按鍵，各鍵分別為：復位鍵，上移鍵，下移鍵，左移鍵，右移鍵，確認鍵。其功能如下：1、復位鍵：按此鍵儀器熱啟動（重新上電為冷啟動），內部自檢后重新工作。2、上移鍵：按此鍵項目光標上移或改動數據增加。3、下移鍵：按此鍵項目光標下移或改動數據減少。4、左移鍵：按此鍵項目光標左移。5、右移鍵：按此鍵項目光標右移。6、確認鍵：此鍵存入數據或執行某項操作。儀器面板結構圖六、顯示屏本儀器采用漢字液晶顯示器，主要用于表述儀器工作狀態、供操作者選擇菜單指令等信息。1、首頁：只有在上電開機（冷起動）時顯該頁主要是本公司的各種信息，同時還顯示設定的浴液溫度和當前的溫度。按復位鍵轉入主菜單頁。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比

葫蘆島絕緣油介電強度測試儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比

葫蘆島絕緣油介電強度測試儀使用說明㈠．面板結構示意圖液體介質體積電阻率測定儀面板共６個按鍵，在不同狀態下各鍵功能也不一樣；本儀器采用點陣式彩色液晶顯示器，可同時顯示漢字數字和圖形，設有四種功能供操作者使用(可根據提示進行操作)。㈡．操作程序1.將儀器水平放置。2.接好電源線，并將電源插頭插在有地線的三線插座上或者儀器外殼可靠接地。3.按DL421-91標準規定的方法準備試樣，并將試樣倒入電極杯，將電極杯放在儀器測試室內的熱浴孔中。 4.打開電源開關，儀器如下顯示：顯示：下面分別說明如下：⑴、“儀器檢查請按“””狀態系檢查儀器各項功能是否正常；按下該鍵屏幕顯示：按此定義操作，可以檢查儀器各項功能是否正常；可設置空杯電容值。⑵、“售后服務請按“””狀態系本公司產品售后服務內容和承諾；按下該鍵屏幕顯示：⑶、“測量檔案請按“””狀態系本儀器將所測得的數據記錄存檔，以被查閱:按下該鍵屏幕顯示：⑷、“測電阻率請按“””狀態系本儀器進行測量電阻率；按下該鍵屏幕顯示：選擇所測樣品的類別：點擊：“”鍵，則該項目被選中。點擊：“下一步”鍵，則屏幕對應顯示如下界面：絕緣油體積電阻率測定界面抗燃油體積電阻率測定界面自定義體積電阻率測定界面在此測定界面下，進行體積電阻率測定。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比
<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比

葫蘆島絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島采購全自動水溶酸性測定儀必看-高性價比 <葫蘆島>天正華意電氣設備有限公司

葫蘆島絕緣油介電強度測試儀 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！

葫蘆島絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-429.9-91DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓0～80 kV4. 電源畸變率 ＜1％5. 顯示方式大屏幕液晶漢字顯示6. 電極間隙標準2.5 mm7. 外形尺寸730 mm×410 mm×390 mm8. 儀器重量38 kg（ODST-1203）四、使用條件 1. 環境溫度0～40℃2. 相對濕度 ≤85％3. 工作電源AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、
