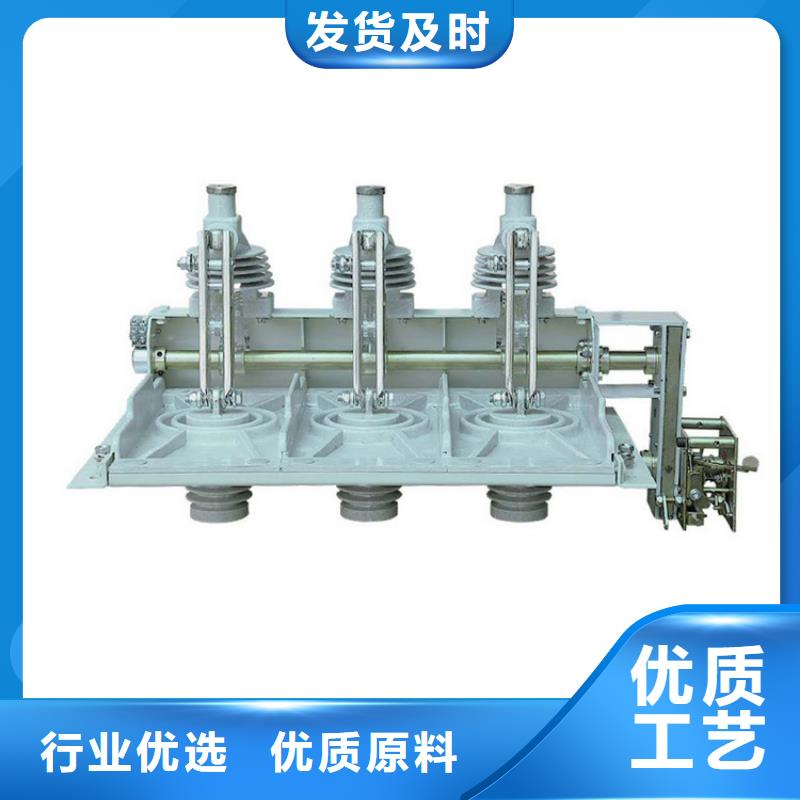

隔離開關適用于三相交流50Hz，額定電壓12KV的戶內裝置。供高壓設備的有電壓而列負荷載的情況下接通，切斷或轉換線路之用。其主要功能是：保證高壓電器及裝置在檢修工作時的，起隔離電壓的作用，不能用與切斷、投入負荷電流和開斷短路電流，僅可用于不產生強大電弧的某些切換操作，即是說它不具有滅弧功能；按安裝地點不同分為，屋內式和屋外式，按絕緣支柱數目分為，單柱式，雙柱式和三柱式，各電壓等級都有可選設備。結構解說編輯常用的高壓隔離開關有G N 19 - 10 ，G N 19 - 10 C ，相對應類似的老產品有G N 6 - 10 ，G N 8 - 10 。現以G N 19 - 10 為例，主要包括下述部分：導電部分由一條彎成直角的銅板構成靜觸頭，其有孔的一端可通過螺釘與母線相連接；另一端較短（零件1，2），合閘時它與動刀片（動觸頭）相接觸。兩條銅板組成接觸條（零件3），又稱為動觸頭，可繞軸轉動一定角度，合閘時它夾持住靜觸頭。兩條銅板之間有夾緊簧（零件4）用以調節動靜觸頭間接觸壓力，同時兩條銅板，在流過相同方向的電流時，它們之間產生相互吸引的電動勢，這就增大了接觸壓力，提高了運行可靠性。在接觸條兩端安裝有鍍鋅鋼片（零件6）叫磁鎖，它保證在流過短路故障電流時，磁鎖磁化后產生的相互吸引的力量，加強觸頭的接觸壓力，從而提高了隔離開關的動，熱穩定性務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

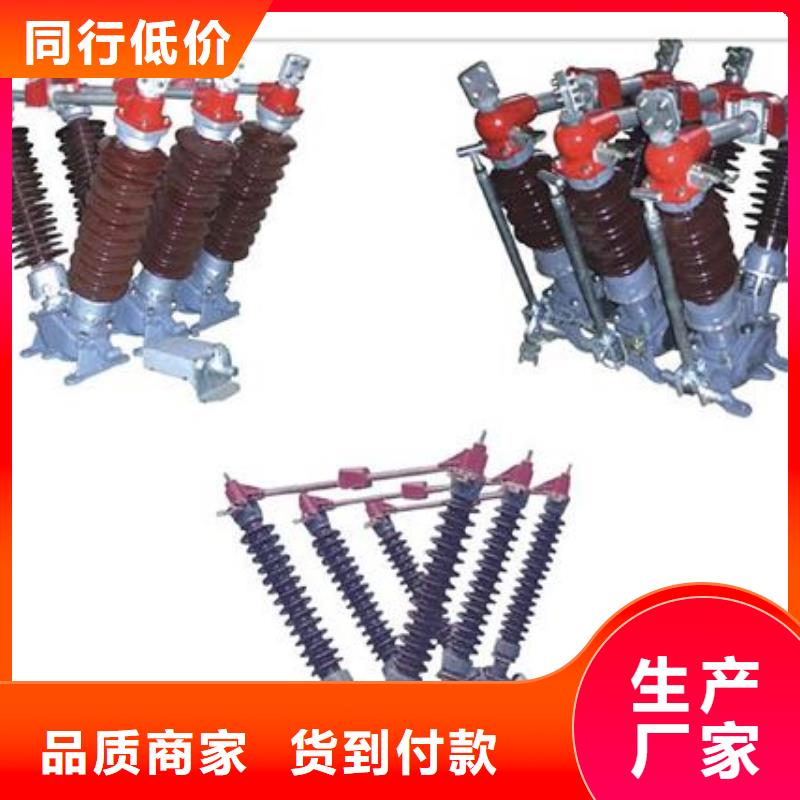

GW5-35、GW5-40.5、GW5-72.5、GW5-126型隔離開關是供高壓線路在無載流情況下進行換接，以及被檢修的高壓母線、斷路器等電氣設備與帶電高壓母線進行電氣隔離之用，在主閘刀處于正常分閘位置時，提供一個符合要求的可見的絕緣距離。本隔離開關滿足GB1985《交流隔離開關》及IEC-129（1984）《交流隔離開關與接地開關》標準要求。因此，它性能可靠、運行；而且體積小，結構簡單，安裝調試方便。由三個單極和機構組成，每個單極隔離開關由二個棒式支柱絕緣子分別固定在一個底座上，夾角為50°成一個V型結構，本體一側瓷瓶轉動，另一瓷瓶通過開關底座內的傘齒輪轉動。主導電回路采用銅質材料，觸頭、觸指局部兩面鍍銀，通流能力強，操作機構采用CS17手力機構，質輕靈活，機構輸出軸之間設計有機械聯鎖，并可配電磁鎖，可確保防誤操作，也可配用CJ6型電動操作機構，以利發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。用戶不同要求。是價格低廉的高壓電器產品，廣泛適用于電廠和電站中。

隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔觸頭的
能力，提高了接觸可靠性；2）觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱家具的惡性循環；3）隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入。使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法柳市，永不干涸，使隔離開關長期運行后
的操作力距不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。完善化隔離開關特點說明1）全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。2）導電部分銅管軟連接型，中間觸頭為 “握手” 式自力型觸指，簧外壓式無電流通過，隔離開關只有中間一個接觸點，其
余均用軟連接固定聯接。a.采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及簧產生接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性；b.觸指簧改為外置式，以避免簧分流；c.現場用戶無需焊接，無需被輔助材料，只提供安裝支架（訂貨時注明是否帶支架及高度）3）轉動部分配有自潤滑套，無需潤滑脂4）主接線端子為平板型。5）開關用支柱絕緣子強度密度大，穩定可靠，配方采用度瓷
料制造，減少了產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠。結構簡介1）35kV成套隔離開關由GW4-40.5（D）（W）型隔離開關本體、CSⅡ、CS17或CS8-6D型人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。110kV成套隔離開關由GW4-126（D）（W）型隔離開關本體、CS14G人力操動機構、傳動附件
等組成，也可配用CJ6型等電動機構。2） 該隔離開關屬雙柱水平開啟式隔離開關。制成單極型式，當三極同步使用時，極間用連接桿連接起來。各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，兩支柱絕緣瓷瓶相互平行地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。3）隔離開關的每個軸承座內裝有軸裝配，兩軸裝配間通過連扳、調節螺桿等連接傳動
。4）出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板供用戶連接路之用。5）中間觸頭部分的觸指稱為裝配，采用外壓式或自力型觸指，其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。6）隔離開關附有接地開關時，主導電回路與接地開關的聯鎖用基座上的扇形板與弧形板保證，在 主導電回路合閘時，接地開關不可合閘，接地開關合閘時，主導電回路不可合閘。

完善化的產品，電氣和機械性能均有較大提高。主要是：1、泄漏比：普通性達到1.7CM/KV防污型達到2.5CM/KV。2、導電部分對地小空氣距離：35kv為400mm60kv為630mm、110kv為1000mm。3、動穩定電流：主閘刀達到100A；接地刀達到47KA。熱穩定電流：主閘刀達到4秒31.5KA，接地刀達到4秒20KA。4、增加傳動箱，使三極聯裝十分方便，服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。分合閘操作更為靈活輕便，準確可靠。5、新設計的CS17G組合式手力機構，安裝靈活，防雨性能好，并有指示燈和電磁鎖。6、機械壽命在不調整條件下連續分、合操作達10000次。二、用途、特點GW5系列隔離開關是由35KV、60KV和110KV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，在主閘刀處于正常分閘位置時，可提供一個符合要求的可見的絕緣距離，也可以用于分、合很小的電容電流或電感電流。35KV高壓隔離開關價格GW5系列隔離開關按照結構特點及使用場合分為如下幾種類型。GW5-35、60、110型戶外隔離開關是由三個的單相隔離開關組成的三相高壓電器，又是派生其它特殊結構的基本單元，其外形圖見1（a），圖1（b）以下簡稱為普通型隔離開關。GW5-35、60、110w(Dw)型戶外高壓隔離開關，是在普通型（接地型）隔離開關的基礎上將普通型棒式支柱絕緣子改成防污型棒式支柱絕緣子而成。適用于污穢地區。以下簡稱防污型隔離開關。GW5-35、60、110K型戶外隔離開關是在普通隔離開關上增設分閘簧、緩沖裝置等零件而成。通常與JW1型接地開關聯合使用，用以代替終端變壓器高壓側的斷路器。以下稱為快分型隔離開關。GW5-35、60、110Z型戶外隔離開關，是在普通隔離開關在空間不同方位上進行安裝布置而成。通常與JW1型接地開關聯合使用，用以代替變壓器高壓側的斷路器。以下稱為快分型隔離開關。特殊安裝型又可以分為倒裝、側裝、側裝、傾斜25°三種安裝方式。其中倒裝型隔離天關上所用棒式支柱絕緣子系特殊制造的倒傘式支柱絕緣子。35KV高壓隔離開關價格Gw5系列戶外隔離開關規格全、種類多、性能可靠、結構簡單、安裝檢修容易，適用范圍廣，通用性系列性強。當采用特種安裝形式，時可使革開放以來，我國電氣行業在國民經濟高速發展的大環境中，通過“引進-消化-創新”國外發達的現金管理經驗和技術，進入了歷史發展的新時期，高低壓電器技術無論是產品設計，制造工藝還是經營管理，生產過程方面都取得了很大進步。
