葫蘆島開口閃點測定儀設定預期閃點、大氣壓值：在“設定”界面，點擊預計閃點后的“確認”，設置好預計閃點值；點擊“大氣壓”后的“確認”，按當地的大氣壓設定好氣壓值。3、將樣品倒入樣品杯中，小于210℃的樣品在上刻度線，大于210℃的樣品在下刻度線。然后，將樣品杯放在加熱器上。4、在“試驗”界面，點擊“開始”，升降桿自動降落到樣品杯中開始加熱。測試閃點時，當出現閃點時，升降桿自動抬起，顯示被測試樣的開口閃點值，并打印、保存測試結果；測試燃點時，出現閃點后，儀器自動保存并記錄閃點值，繼續測試，當試樣出現燃燒情況后，保存并顯示燃點值，并將閃點、燃點測定結果一并打印出來。5、取出測試杯，待測試杯及其加熱器冷卻后，可進行下一次的試驗。五、注意事項1、儀器有點火裝置，在通風櫥內操作（不要開風機），防止外部氣流造成測試誤差。2、每次換樣品，都應將開口杯清洗干凈，開口杯與加熱器之間不應有其它物品間隔，以便保持良好的導熱。3、升降桿切勿用手或其它物品去壓、抬，劃掃點火桿不要用手去推拉，以免造成機械損傷。4、測試燃點時，當出現燃點后，待升降桿抬起、劃掃桿歸位后，應迅速用杯蓋蓋好測試油杯口，待火焰熄滅后，再將杯蓋取下，并取走油杯冷卻。5、當儀器未能正常工作時，可用儀器的自檢功能進行檢查，看是否能正常工作，切勿自行拆修。六、維護和保養1、閃火傳感器長期使用，易附著上油污，這將影響檢測精度。要經常用汽油或石油醚對傳感器進行清洗，清洗時要十分小心。

葫蘆島開口閃點測定儀感謝您選用開口閃點全自動測定儀，您在使用儀器前，請認真閱讀使用說明書。一、概述開口閃點全自動測定儀，用來測定石油產品的開口閃點值、燃點值。儀器采用電點火方式，無需任何可燃性氣體，完全符合ASTMD92（GB3536-2008）、GB267-88的方法要求。采用ARM系列高性能微處理器，電擦除存儲器（可存儲上千條數據記錄），彩色液晶顯示器及觸摸屏，PID自整定等多項技術。使儀器具有以下特點：★功能強。可一機兩用同時檢測閃點、燃點，并打印測試結果，內部具有時鐘芯片，自動顯示當前日期、時間、掉電保持。★精度高。溫度誤差控制在±1.5℃內，分辨率為0.1℃。★重復性好。在保證測試環境符合GB3536(ASTM D92)或GB/T 267-88的情況下，連續測試同一樣品，兩者閃點值相差≤4℃。★自動化程度高。可以自動完成測試過程，自動進行冷卻，自動信息提示等。開口閃點測定儀功能與性能和國內外水平接軌，是石油、電力、化工、商檢等行業替代進口產品的專用儀器。

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島

葫蘆島開口閃點測定儀長明火調節閥出廠時處于關閉狀態，工作時應緩慢旋轉調節閥，使長明火火苗剛好夠用即可。（注意：火苗過大可能會燒壞導氣管。）然后調節點火閥，使試驗火焰調整到接近球形，其直徑為3～4毫米。4、開啟電源開關，電源指示燈亮，攪拌自動開始工作，順時針旋轉調節旋扭，加熱指示燈亮，加熱器開始加溫，可滿足標準要求的升溫速率。5、按GB/T 261--2008方法要求進行試驗。六、維護與修理1、經常保持儀器清潔，防止酸、堿、油污、防潮。2、移動儀器、清潔儀器時，必須拔下電源插頭，以避免觸電危險。3、儀器出現故障時，應請專業人員修理，切勿亂拆亂卸。4、常見故障及原因故障原 因調節調節旋鈕，電源指示燈不亮，不加熱加熱器燒壞或引出接線脫開加熱器加熱，但不能調節調速王擊穿電機不攪拌電機引線脫開或開關接觸不良。感謝您使用本公司產品，您能成為我們的用戶，是我們莫大的榮幸。本公司將為您提供的技術支出和服務保障。在使用本產品前，使用人員須經過相應培訓并仔細閱讀產品使用說明書，了解儀器的技術參數、性能及操作方法。請您仔細核對隨機資料是否齊全，所得儀器及配件與裝箱單是否一致，如有不妥之處，請您與我公司聯系。購買儀器后，請您認真仔細的閱讀儀器的相關資料，以保證您獲得應有的權利和服務。使用本產品還需遵守當地關于該類設備的相關使用要求（如有），以及相關的試驗要求、標準、規程等，并在遵守當地關于電力作業相關要求的前提下使用本產品。

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島
閃點測定儀葫蘆島 <葫蘆島>天正華意電氣設備有限公司

葫蘆島開口閃點測定儀 機器開機準備1、將儀器平穩的放在儀器臺面上，電源線插入本儀器的電源插座。供電電源應有良好的接地端。2、液化氣或乙炔氣經減壓閥接入氣源插孔內并檢查是否漏氣。（如果使用電點火，可以省略此步驟。）互換點火頭即可改變電氣兩種點火方法。（國標規定，當電子點火和氣體點火方式下結果有差別時，以氣體點火的結果為準。）3、試驗油杯用石油醚清洗干凈。（四）試驗步驟1、打開電源開關，顯示屏顯示產品名稱。見圖3圖3首先進入“儀器自檢”，按調試鍵，這時爐絲點亮，電磁閥打開，調整火焰調節旋鈕，使火焰大小為3-4毫米。然后退出。（電點火的話可以省略此部）進入參數設置菜單，調整好預置溫度等相關參數，然后退出。進入樣品測試菜單，按儀器說明放入油杯開始試驗。實驗結束后，儀器自動停止。實驗完成。按功能鍵分別進入個功能界面，下面介紹各界面功能。⑴ 歷史數據界面按歷史數據界面鍵進入圖4界面。該界面紀錄試驗次數、日期、試驗杯數、試驗序號、閃點值等。圖4上翻一屏：按此鍵試驗數據上翻一個數據界面。下翻一屏：按此鍵試驗數據下翻一個數據界面。全部刪除：按此鍵刪除全部歷史保存試驗數據。刪除一條：按此鍵刪除界面中當前行試驗數據。打印數據：按此鍵打印當前界面中試驗數據。退 出：按此鍵退出當前界面返回主界面。按打印鍵；當打印機電源未開時，界面會提示“請檢查通訊電纜”界面；見圖5。圖5⑵ 參數設置界面按參數設置鍵進入圖6界面。該界面預置試溫度、標號、試驗杯數、大氣壓強滯后溫度、打印狀態設置等。點火方式圖6增加數值：按此鍵增加數據設置。減小數值：按此鍵減小數據設置。

葫蘆島開口閃點測定儀查看歷史記錄在圖2，按【移位】鍵選擇“歷史數據”按【確定】鍵，可以進行實驗記錄的查詢和打印，及刪除操作。表1閃點溫度單位 標 準國 際 標 準104104重 復 性℃22626開蓋間隔℃/分11212升溫速度℃/次12.52.55.55.5首次開蓋時 間℃Y-10同左同左Y-20同左開蓋次數次20同左同左20同左六、注意事項1、試樣的數量應與油杯內的刻度線相切。2、操作中應注意不要碰掉油杯蓋上的檢測電極。3、更換試樣時油杯應清洗烘干，攪拌器與感應探頭也應擦干凈。4、環境溫度高于試樣予閃值溫度時，可將試樣倒入油杯中，將油杯放入冷卻水中降溫，當試樣溫度低于予閃值溫度20℃時，可放入儀器中進行測試。5、實驗完成后，一定要關閉氣源總閥，以免氣體泄漏。七、故障及排除測試工作中遇到的一般故障可由專業檢修人員檢修，必要時應通知生產廠家派維修人員進行修理。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島開口閃點測定儀當樣品溫度預置過低或樣品溫度過高時會自動結束試驗，測試樣品測試范圍為預置溫度前18度到預置溫度后20度范圍。3、當樣品試驗溫度超過預置溫度20℃未發生閃點時，儀器會自動終止試驗。五、注意事項（一）測試注意事項1、儀器因有點火裝置，須在通風櫥內操作（不要開風機）。2、溫度傳感器由玻璃制成，使用時不要與其它物品相碰。3、每次換樣品都要將樣品杯清洗干凈，樣品加熱穴內不要有其它物品放入，否則將無法進行試驗。4、測試頭部分為機械自動傳動，勿用手強制動作，否則將造成機械損傷。5、當儀器未能正常工作時，應先檢查信號線是否接好，再用儀器的自檢功能進行檢查，如有問題請及時與我們聯系，勿自行拆修。（二）保養1、儀器的傳感器部分易附著油污，會影響檢測精度，要經常用汽油、石油醚對傳感器清洗，清洗時要十分小心，以免碰壞。2、儀器外亮不要用腐蝕性清洗劑擦洗，以免將表面漆破壞，長期不用時把樣品杯放入加熱穴中，在“系統自檢”欄目下，選“下降測試”鍵將其落下。

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島
閃點測定儀葫蘆島 <葫蘆島>天正華意電氣設備有限公司

葫蘆島開口閃點測定儀設定界面該界面下可以設定預計閃點值與大氣壓值：點擊“預計閃點”或“大氣壓”后的“更改”，進入預計閃點或氣壓設定界面：（1）預計閃點設定該界面下，點擊“設定值”區域，鍵盤上方預計閃點設定值輸入框處光標閃爍，可以輸入數字，并按“←|”確認輸入。要刪除輸入的數字，可以點擊“←”。點擊界面右側“退出”圖標，退出預計閃點設定界面。（2）大氣壓設定測試所在地區的大氣壓值不同，會導致測試試樣的開口閃點值不同，為校正到標準大氣壓下的準確值，需要根據實際氣壓值做設定。操作方法參見“預計閃點設定”。5、條件界面該界面用以設置打印機的開啟、關閉及測試試樣所符合的標準、試樣測試類型（閃點或燃點，），采用的標準包括GB267-88和GB3536-2008設定為“每度”時，測試試樣開始后，在溫度上升約5℃時，每升高1度即點火測試一次，試驗試樣是否閃火，適用于預期閃電或燃點較低的試樣。點擊相應區域，實現打印機或適用標準及檢測類型的條件設定。 6、試驗記錄界面 該界面顯示已測試樣的測定結果試驗記錄。“上翻”、“下翻”按鈕用以翻頁查詢，“”按鈕用于清空記錄存儲區的所有數據記錄。當檢測類型為“閃點”時，試驗結果溫度值后面會顯示“S”而當檢測類型為“燃點”時，會顯示

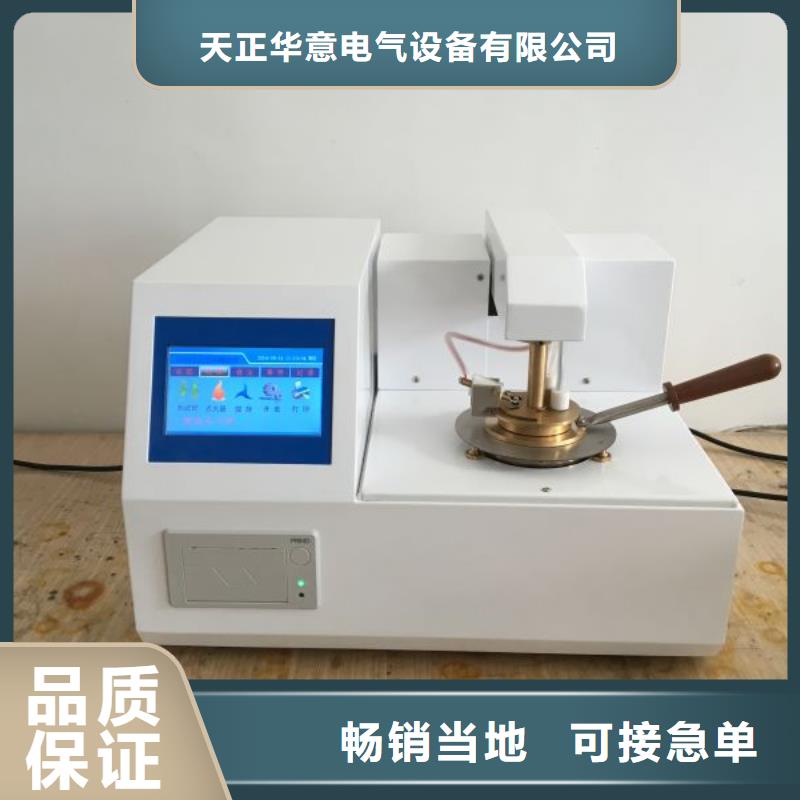

葫蘆島開口閃點測定儀每次換樣品，都應將開口杯清洗干凈，開口杯與加熱器之間不應有其它物品間隔，以便保持良好的導熱。3、升降桿切勿用手或其它物品去壓、抬，劃掃點火桿不要用手去推拉，以免造成機械損傷。4、測試燃點時，當出現燃點后，待升降桿抬起、劃掃桿歸位后，應迅速用杯蓋蓋好測試油杯口，待火焰熄滅后，再將杯蓋取下，并取走油杯冷卻。5、當儀器未能正常工作時，可用儀器的自檢功能進行檢查，看是否能正常工作，切勿自行拆修。六、維護和保養1、閃火傳感器長期使用，易附著上油污，這將影響檢測精度。要經常用汽油或石油醚對傳感器進行清洗，清洗時要十分小心。2、儀器不用時，請將開口杯拿出。閉口閃點全自動測定儀，主要用于石油產品閉口閃點值的測定，儀器采用ARM微處理器技術、彩色LCD、電阻式觸摸屏技術、中文菜單，人機交互更方便；儀器具有掉電存儲功能；儀器具有自動點火、顯示、鎖定并打印結果、自動冷卻等功能；大氣壓自動修正。儀器具有點火器亮度外部調整功能；儀器具有測量準確、重復性好、性能穩定可靠，操作簡單的優點。廣泛應用于電力、石油、化工、商檢、科研等部門，符合ASTM D93 、GB/T 261-2008標準方法要求。

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島 <葫蘆島>天正華意電氣設備有限公司

葫蘆島開口閃點測定儀若認可，放入樣品后按【確定】鍵，可自動進行試驗。若需修改，請按【移位】鍵選擇“修改參數”然后按【確定】，進入參數修改界面。圖(3)1、參數設定⑴在此界面中預閃點、樣品號、氣壓、標準和時間，都可按提示進行調整，修改完成后按【返回】鍵。回到主操作界面。⑵參數的具體修改方法是:按【移位】鍵移動光標到要修改的位置，再按【增加】或【減少】鍵修改當前參數。⑶自定義標準應保證開蓋間隔在20秒以上方可保證實驗的正常進行。注：在使用電點火方式時，在參數設定界面的點火方式參數選擇電點火并將點火氣嘴和引火鉑絲互換，即可進行實驗。2、儀器自檢在圖(2)主操作界面中，按【移位】鍵選擇“儀器自檢”，再按【確定】進入儀器自檢界面，可以進行儀器功能自檢如圖(4)。【啟動】點火測試，調節火焰調節閥使得火焰大小符合標準，按【停止】關閉測試。按【返回】鍵返回主操作界面。圖(4)3、樣品測試在圖(2)主操作界面中的參數已確認，請將試樣加入樣品杯至刻度線，然后將樣品杯放到加熱器中，按【確定】儀器界面顯示測試工作圖(5)，儀器進入全自動測試過程。圖(5)試驗完成后，儀器自動杯蓋升起，并報警提示。若要保存或打印數據，按【保存】或【打印】即可。按【返回】可進行下次實驗。注：當儀器次開蓋就閃火時顯示予閃點高，請回到參數設定減小予閃值(參考說明書末頁表1)，再重新開始檢測。當儀器達終止而未閃火時顯示予閃點低，請回到參數設定增大予閃值(參考說明書末頁表1)，再重新開始檢測。

葫蘆島開口閃點測定儀 如果在測試中需要終止試驗，可點擊“終止”。2、當樣品溫度預置過低或樣品溫度過高時會自動結束試驗，并在“測試信息”處中顯示“預期閃點設定值過低”或“樣品溫度過高”。樣品測試范圍為預置溫度前18度到預置溫度后20度范圍。3、當樣品試驗溫度超過預置溫度20℃未發生閃點時，儀器會自動終止試驗。4、當試驗結束后需返回主菜單時，按“△”或“▽”鍵。五、注意事項（一）測試注意事項1、儀器因有點火裝置，須在通風櫥內操作（不要開風機）。2、溫度傳感器由玻璃制成，使用時不要與其它物品相碰。3、每次換樣品都要將樣品杯清洗干凈，樣品加熱穴內不要有其它物品放入，否則將無法進行試驗。4、測試頭部分為機械自動傳動，切勿用手強制動作，否則將造成機械損傷。5、當儀器未能正常工作時，應先檢查信號線是否接好，再用儀器的自檢功能進行檢查，如有問題請及時與我們聯系，勿自行拆修。（二）保養1、儀器的傳感器部分易附著油污，會影響檢測精度，要經常用汽油、石油醚對傳感器清洗，清洗時要十分小心，以免碰壞。2、儀器外亮不要用腐蝕性清洗劑擦洗，以免將表面漆破壞，長期不用時把樣品杯放入加熱穴中，在“儀器校驗”欄目下，選“測試頭”按“確認”鍵將其落下

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島

葫蘆島開口閃點測定儀 如果在測試中需要終止試驗，可點擊“終止”。2、當樣品溫度預置過低或樣品溫度過高時會自動結束試驗，并在“測試信息”處中顯示“預期閃點設定值過低”或“樣品溫度過高”。樣品測試范圍為預置溫度前18度到預置溫度后20度范圍。3、當樣品試驗溫度超過預置溫度20℃未發生閃點時，儀器會自動終止試驗。4、當試驗結束后需返回主菜單時，按“△”或“▽”鍵。五、注意事項（一）測試注意事項1、儀器因有點火裝置，須在通風櫥內操作（不要開風機）。2、溫度傳感器由玻璃制成，使用時不要與其它物品相碰。3、每次換樣品都要將樣品杯清洗干凈，樣品加熱穴內不要有其它物品放入，否則將無法進行試驗。4、測試頭部分為機械自動傳動，切勿用手強制動作，否則將造成機械損傷。5、當儀器未能正常工作時，應先檢查信號線是否接好，再用儀器的自檢功能進行檢查，如有問題請及時與我們聯系，勿自行拆修。（二）保養1、儀器的傳感器部分易附著油污，會影響檢測精度，要經常用汽油、石油醚對傳感器清洗，清洗時要十分小心，以免碰壞。2、儀器外亮不要用腐蝕性清洗劑擦洗，以免將表面漆破壞，長期不用時把樣品杯放入加熱穴中，在“儀器校驗”欄目下，選“測試頭”按“確認”鍵將其落下

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島
<葫蘆島>天正華意電氣設備有限公司

葫蘆島開口閃點測定儀儀器不用時，請將開口杯拿出。時間設定界面在以上有顯示實時時間的界面中，點擊該時間顯示區域，進入時間設置界面：要調整日期、時間時，點擊該界面上方的時間顯示區域，鍵盤輸入框中即有待修改時間顯示(年、月、日、時、分、秒顯示區域以“？”代替)，需要按順序逐個輸入，待秒數字輸入后，可點擊“確定”按鈕完成修改。如中途退出，請點擊“取消”。（四）樣品測試1、選擇試驗標準方法：在“條件”界面，選擇試驗所依據的標準方法，并設定好打印機工作狀態及檢測類型-閃點或燃點。2、設定預期閃點、大氣壓值：在“設定”界面，點擊預計閃點后的“確認”，設置好預計閃點值；點擊“大氣壓”后的“確認”，按當地的大氣壓設定好氣壓值。3、將樣品倒入樣品杯中，小于210℃的樣品在上刻度線，大于210℃的樣品在下刻度線。然后，將樣品杯放在加熱器上。4、在“試驗”界面，點擊“開始”，升降桿自動降落到樣品杯中開始加熱。測試閃點時，當出現閃點時，升降桿自動抬起，顯示被測試樣的開口閃點值，并打印、保存測試結果；測試燃點時，出現閃點后，儀器自動保存并記錄閃點值，繼續測試，當試樣出現燃燒情況后，保存并顯示燃點值，并將閃點、燃點測定結果一并打印出來。5、取出測試杯，待測試杯及其加熱器冷卻后，可進行下一次的試驗。五、注意事項1、儀器有點火裝置，在通風櫥內操作（不要開風機），防止外部氣流造成測試誤差。

閃點測定儀葫蘆島

葫蘆島開口閃點測定儀在試驗界面中，點擊“自檢”、“設定”、“條件”、“記錄”等按鈕，可進入相應的功能界面。2、自檢界面該界面下可以對儀器的各部件執行自檢操作。點擊“測試臂”，測試臂組件升起；再次點擊，測試臂組件落下。點擊“點火器”，點亮點火器；再次點擊，熄滅點火器。點擊“攪拌”，啟動攪拌；再次點擊，關閉攪拌。點擊“開蓋”，啟動杯蓋滑板運行，并自動歸位。點擊“打印機”，啟動打印機打印自檢，打印機會打印模擬的測試結果（并非真實的測定結果），以驗證打印機是否工作正常。執行各部件自檢過程中，其下方會顯示相應的操作信息。3、設定界面該界面下可以設定預計閃點值與大氣壓值：點擊“預計閃點”或“大氣壓”后的“更改”，進入預計閃點或氣壓設定界面：（1）預計閃點設定該界面下，點擊“設定值”區域，鍵盤上方預計閃點設定值輸入框處光標閃爍，可以輸入數字，并按“←|”確認輸入。要刪除輸入的數字，可以點擊“←”。點擊右上角的“X”，退出預計閃點設定界面。點擊左下方“超溫10度終止試驗”或“超溫20度終止試驗”用于選擇符合國標方法(超過設定溫度10度終止測試)或非國標方法（超過設定溫度20度終止測試）的終止測試條件。（2）大氣壓設定測試所在地區的大氣壓值不同，會導致測試試樣的閉口閃點值不同，為校正到標準大氣壓下的準確值，需要根據實際氣壓值做設定。操作方法參加“預計閃點設定”。

<葫蘆島>天正華意電氣設備有限公司 閃點測定儀葫蘆島

葫蘆島開口閃點測定儀 如果在測試中需要終止試驗，可點擊“終止”。2、當樣品溫度預置過低或樣品溫度過高時會自動結束試驗，并在“測試信息”處中顯示“預期閃點設定值過低”或“樣品溫度過高”。樣品測試范圍為預置溫度前18度到預置溫度后20度范圍。3、當樣品試驗溫度超過預置溫度20℃未發生閃點時，儀器會自動終止試驗。4、當試驗結束后需返回主菜單時，按“△”或“▽”鍵。五、注意事項（一）測試注意事項1、儀器因有點火裝置，須在通風櫥內操作（不要開風機）。2、溫度傳感器由玻璃制成，使用時不要與其它物品相碰。3、每次換樣品都要將樣品杯清洗干凈，樣品加熱穴內不要有其它物品放入，否則將無法進行試驗。4、測試頭部分為機械自動傳動，切勿用手強制動作，否則將造成機械損傷。5、當儀器未能正常工作時，應先檢查信號線是否接好，再用儀器的自檢功能進行檢查，如有問題請及時與我們聯系，勿自行拆修。（二）保養1、儀器的傳感器部分易附著油污，會影響檢測精度，要經常用汽油、石油醚對傳感器清洗，清洗時要十分小心，以免碰壞。2、儀器外亮不要用腐蝕性清洗劑擦洗，以免將表面漆破壞，長期不用時把樣品杯放入加熱穴中，在“儀器校驗”欄目下，選“測試頭”按“確認”鍵將其落下
