湖北高壓開關機械特性測試儀檢定裝置企業-好品質
湖北高壓開關測試儀 菜單說明：開機后進入儀器操作主界面：A、文件菜單：點擊文件菜單，如下圖：⑴、新建：點擊此菜單，刷新成空白屏幕。⑵、打開：點擊此菜單，打開先前保存的測試數據或進入其他數據庫。⑶、保存：點擊此菜單，以當前測試的日期自動命名保存，再點擊OK鍵關閉，如下圖：⑷、生成包絡線：點擊此菜單，通過導入幾組相同的測試數據（同一款斷路器、都是合或分閘的數據 、傳感器選擇、速度定義等完全一致），生成包絡線。⑸、加載包絡線；測試完成后，點擊此菜單，進行速度的包絡線對比。⑹、關閉包絡線：點擊此菜單，關閉包絡線。⑺、綜合打印：點擊此菜單，打印測試的全部數據。⑻、當前頁打印：點擊此菜單，只打印當前頁的測試數據。⑼、退出：點擊此菜單，退出測試關機，日常測試完畢后，直接關閉電源即可。B、點擊設置菜單，如下圖：⑴、參數設置：點擊此菜單，設置開關類型、傳感器選擇、采集時間、操作電壓等參數 的設置，如下圖：①、采集時間是指斷口信號采集時間長度，通常設置為1秒，可根據需要設置， 可設置200秒。②、預置行程是指設置斷路器的總行程（開距加超程），點擊數字14彈出輸入鍵盤，編碼器360和傳感器必須設置，再點擊啟動預置行程。直線傳感器可以不 需要設置進行測試。以下是數字鍵盤，點Esc鍵刪除當前輸入的數字，點Enter鍵確認輸入的數字。如下圖：③、操作電壓是指當前斷路器的動作電壓，通過數字鍵盤來輸入。④、速度選項：根據廠家給的速度定義輸入，如果不知道當前斷路器的速度定義，真空選擇項，SF6選擇一項。⑤、主斷口：默認為A1為主斷口，也可以根據需要設置其他的斷口為主斷口（如果 主斷口損壞或傳感器裝在其他相上使用）⑥、觸發方式中的自觸發：選擇此項主要是針對沒合（分）閘線圈的斷路器，測量 彈跳時間和次數、三相不同期、速度等參數，其分（合）閘時間是推算出來的。⑦、設置完成后點擊退出存盤。⑵、擴展平均速度定義菜單：此菜單主要是針對一些速度定義比較特殊的斷路器使用，數據測量完成后再進行速度定義計算。⑶、附加信息菜單：主要是輸入測試人員名稱及斷路器的編號。
<湖北>天正華意電氣設備有限公司
湖北高壓開關測試儀石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）合閘電阻斷口接線示意圖：石墨斷路器接線示意圖：雙端接地測量法接線方式示意圖：6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）
湖北高壓開關機械特性測試儀檢定裝置企業-好品質
<湖北>天正華意電氣設備有限公司
<湖北>天正華意電氣設備有限公司
湖北高壓開關測試儀 石墨開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
湖北高壓開關測試儀外觸發觸發電壓：AC/DC10-300V，電流≤120A9. 隔離開關測量范圍：⑴、電壓輸出：DC15～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10．主機體積：500×400×190mm11．使用環境： -20℃~＋50℃12．相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：斷口信號：測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合（分）閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐：調節所需要的測量電壓，AC/DC10-270V。分合直流輸出：是指儀器輸出DC15～260V可調直流電源，進行分、合閘操作。分合交流輸出：是指儀器輸出DC15～260V可調交流電源，進行分、合閘操作。

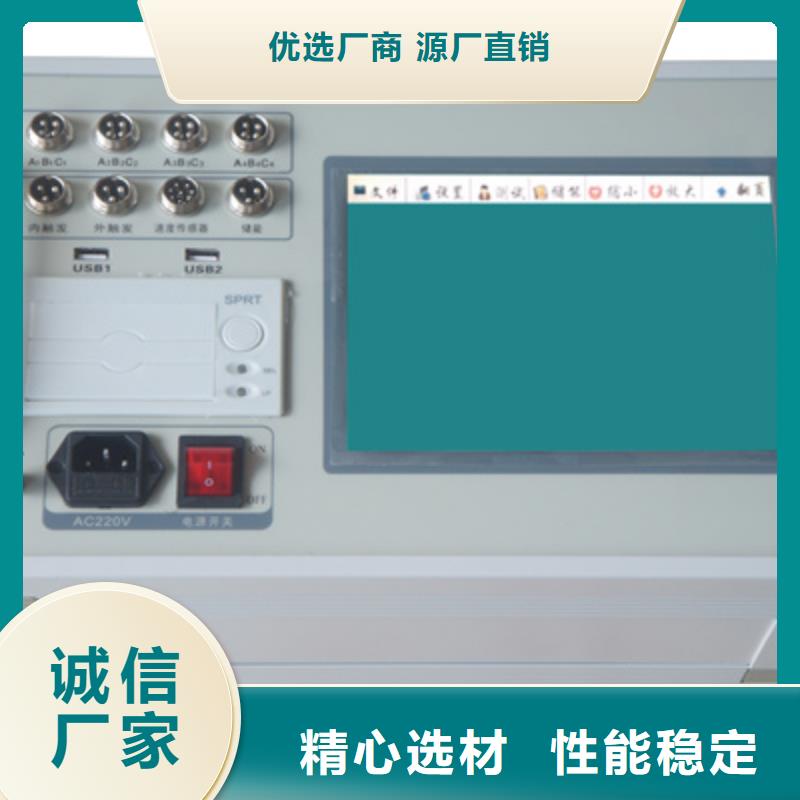

湖北高壓開關測試儀 術語定義 三相不同期：指開關三相分（合）閘時間之間的及小值差值。同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：①：A1B1C1/A2B2C2/A3B3C3/A4B4C4斷口測量⑥：合閘電阻測試端口?：電源開關②：內部直流電壓輸出控制⑦：U盤鼠標接口?： 寸觸摸彩色液晶屏③：采集外部電壓信號⑧：打印機?：石墨測試通信接口④：直線、旋轉、加速度傳感器接口⑨：接地柱⑤：儲能電壓輸出接口⑩：AC/DC220V 電源輸入金屬觸頭測試端口：測量12個主觸頭、6個主觸頭和6個輔助鋤頭的合（分）閘時間、不 同期、彈跳時間、彈跳次數等參數。內觸發：是指儀器輸出DC30～260V可調直流電源，默認為DC220V，進行分、合閘操作。外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。合閘電阻測試端口：測量帶合閘電阻觸頭斷路器專用。石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。
<湖北>天正華意電氣設備有限公司
湖北高壓開關機械特性測試儀檢定裝置企業-好品質
湖北高壓開關測試儀外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：用連接件將角位移傳感器安裝在機構轉軸上再用萬向節再固定。
<湖北>天正華意電氣設備有限公司
湖北高壓開關機械特性測試儀檢定裝置企業-好品質
湖北高壓開關測試儀 測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。
<湖北>天正華意電氣設備有限公司
<湖北>天正華意電氣設備有限公司
湖北高壓開關機械特性測試儀檢定裝置企業-好品質
湖北高壓開關測試儀附加信息菜單：主要是輸入測試人員名稱及斷路器的編號。①：在鍵盤菜單選擇選擇大鍵盤LargekB（因日常默認的是小鍵盤），如下圖：②：再進入附加信息菜單，進行輸入。先點擊Ctrl鍵再點空格鍵轉換成中文輸入，如出現的漢字是別的同音字，請點擊Home鍵選擇，選定后再點擊空格鍵確認，如下圖：⑷、筆針效驗菜單：如觸摸操作失靈或沒有反應，請?jiān)诖瞬藛问侵匦逻M(jìn)行效驗。先用鼠標點擊此菜單，再點擊再校準菜單，用觸摸筆（或萬用表筆）重新進行定位效驗， 完成后點擊OK鍵退出保存。如下圖：⑸、時間日期菜單：設置當前年月日時間。C、點擊測試菜單，如下圖：⑴、自動分/合閘測試菜單：測量普通斷口，自動識別斷口狀態做出相應的動作。⑵、合閘測試菜單：不判斷斷口狀態，直接給斷路器的合閘線圈電壓（內觸發的紅和黑線），進行合閘測試。如接在斷路器的分閘控制點，也可以進行分閘測試。⑶、分閘測試菜單：原理同上，用內觸發的綠和黑線接在控制點，進行分（合）測試。⑷、自動低跳測試菜單：是指接有斷口信號線進行低跳分或合閘實驗，連續自動輸出電壓進行分（合）測試，可自動測到動作電壓。如下圖：①、手動沖擊：首先設置試驗電壓和累加電壓（電壓幅值），手點擊開始試驗菜單，點擊一次電壓輸出一次，如合或分沒動作，電壓自動累加，再點擊開始試驗菜單，直至合或分動作。②、自動沖擊：輸入相應的電壓值和累加電壓值，點擊開始試驗菜單，自動的作出電壓的合或分閘動作。⑸、無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、老化試驗：①、間隔時間：做完合分試驗或其他試驗后，間隔10S（可任意設置時間長度）再重復進行合分試驗。
<湖北>天正華意電氣設備有限公司
湖北高壓開關測試儀 石墨開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
湖北高壓開關測試儀在鍵盤菜單選擇選擇大鍵盤LargekB（因日常默認的是小鍵盤），如下圖：②：再進入附加信息菜單，進行輸入。先點擊Ctrl鍵再點空格鍵轉換成中文輸入，如出現的漢字是別的同音字，請點擊Home鍵選擇，選定后再點擊空格鍵確認，如下圖：⑷、筆針效驗菜單：如觸摸操作失靈或沒有反應，請?jiān)诖瞬藛问侵匦逻M(jìn)行效驗。先用鼠標點擊此菜單，再點擊再校準菜單，用觸摸筆（或萬用表筆）重新進行定位效驗， 完成后點擊OK鍵退出保存。如下圖：⑸、時間日期菜單：設置當前年月日時間。C、點擊測試菜單，如下圖：⑴、自動分/合閘測試菜單：測量普通斷口，自動識別斷口狀態做出相應的動作。⑵、合閘測試菜單：不判斷斷口狀態，直接給斷路器的合閘線圈電壓（內觸發的紅和黑線），進行合閘測試。如接在斷路器的分閘控制點，也可以進行分閘測試。⑶、分閘測試菜單：原理同上，用內觸發的綠和黑線接在控制點，進行分（合）測試。⑷、有端口低跳測試菜單：是指接有斷口信號線進行低跳分或合閘實驗，連續自動輸出電壓進行分（合）測試，可自動測到動作電壓。如下圖：①、手動沖擊：首先設置試驗電壓和累加電壓（電壓幅值），手點擊開始試驗菜單，點擊一次電壓輸出一次，如合或分沒動作，電壓自動累加，再點擊開始試驗菜單，直至合或分動作。②、自動沖擊：輸入相應的電壓值和累加電壓值，點擊開始試驗菜單，自動的作出電壓的合或分閘動作。⑸、無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、合閘電阻開關測試菜單：此菜單專門用來測試帶合閘電阻斷路器的合閘電阻投入時間、合閘電阻值以及時間等參數。⑼、石墨觸頭開關測試菜單：此菜單專門用來測試石墨觸頭斷路器的合、分閘時間、速 度等參數。D、儲能：點擊此菜單，界面如下圖：⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量儲能電機的功率及儲能時長
湖北高壓開關機械特性測試儀檢定裝置企業-好品質
湖北高壓開關測試儀安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：用連接件將角位移傳感器安裝在機構轉軸上再用萬向節再固定。如下圖：1mm直線傳感器（油開關）傳感器安裝方法：傳感器又名加速度傳感器，在測量行程安裝時，請吸附在斷路器的動觸頭行程桿上，必須是直線運動，如安裝在拐臂上進行旋轉運轉測量行程是錯誤的。如果是橫向運動的，則把傳感器固定在橫桿上，但是傳感器的正面要朝前進的方向。
湖北高壓開關機械特性測試儀檢定裝置企業-好品質 <湖北>天正華意電氣設備有限公司
湖北高壓開關測試儀高壓開關綜合特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、全自動電機儲能、電機功率測量功能。⑿、內部抗干擾電路可滿足800KV變電站內可靠使用。
湖北高壓開關機械特性測試儀檢定裝置企業-好品質
湖北高壓開關測試儀石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）合閘電阻斷口接線示意圖：石墨斷路器接線示意圖：雙端接地測量法接線方式示意圖：6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）
