湖北模擬斷路器操作界面五.工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路;模擬斷路器的跳合閘輸出分別引入微機測試裝置,試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定,跳合閘電流可按1A、2A、3A、4A、5A整定(程序根據動作電壓設定)。本裝置上電后,模擬斷路器A、B、C三相是處于分閘狀態,分閘指示燈應亮。當保護裝置加入故障電流、電壓后,保護裝置動作,此時送出跳閘信號,模擬斷路器CPU單元收到跳閘信號后,立即開始計時,準備跳閘。 當跳閘時間達到整定值時,控制動作單元跳閘,同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六,使用說明12.輸入、按鍵其功能介紹:1.合閘時間設定: 三相合閘時間可通過輸入框直接輸入,范圍為:10-9999ms。任意設置誤差不超±2ms,通過分別設置A、B、C三相合閘時間,可以模擬斷路器三相不同期。2.分閘時間設定:三相合閘時間可通過輸入框直接輸入,范圍為:10-9999ms。任意設置誤差不超±2ms。3.輸入控制狀態: 顯示輸入端子輸入狀態。4.輸出斷路器狀態:顯示模擬斷路器輸出狀態。5.手動操作開關:

湖北模擬斷路器微機型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作,拋棄所有機械按鍵或旋鈕,從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用,可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作,確保成套繼電保護裝置工作的完整性、可靠性,提高裝置的校驗質量。兩路完全獨立的三相模擬斷路器,在進行備自投試驗時可以當做六個開關,一般模擬斷路器每相只提供一對常開、常閉接點,根據備自投試驗的要求需要增加輸出接點。另外由于不同廠家的斷路器的跳、合閘時間有差異,根據客戶的不同需求,本公司生產的TH-12微機型高壓斷路器模擬裝置提供多種功能選擇,其中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點,多量程的跳合閘時間的選擇及跳合閘電阻的選擇等。3.此模擬斷路器輸入控制端,可以輸入交直流電流信號,進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。4.本模擬斷路器可通過u盤將測試數據導出到電腦。并且具有RS-485接口,可以通過上位機進行控制、操作。5.本模擬斷路器采用低能耗設計,內置大容量鋰電池,在現場不具備交流電源的情況下,可以連續使用10小時以上,待機30個小時以上。使用內部供電時,本機所帶的直流輸出電源不可用(此功能為選用功能,請在訂貨是說明)。6.本裝置采用模塊化設計,通過增加跳合閘模塊及控制單元可無限擴展??梢越M成2個回路及以上的模擬斷路器,可以組成多回路的模擬斷路器,從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離,跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加,從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元,信號輸入單元,觸摸屏控制單元,跳合閘信號輸出單元,跳合閘電流設置單元和跳合閘動作繼電器等 。


湖北模擬斷路器 注意:1. 分、合閘輸入回路是獨立分開的。2. 分位、合位 1、合位 2 輸出繼電器信號接入設備時,輸入必須為有源輸入且“﹢”極接高電位,“-”極接低電位,禁止極性錯誤。接線方式如下圖所示:分位輸出接線圖2.分/合閘時間設置根據一次設備斷路器的分、合閘時間參數設置分閘時間(10ms~90ms)、合閘時間(20ms~180ms)。3.接入供電電源打開電源開關后合閘指示燈亮,表示設備電源接通。同時,合閘繼電器導通,同時指示燈點亮表示合閘繼電器接點的初始狀態為常閉狀態,分閘指示燈處于不亮狀態,表示分閘繼電器接點處于常開狀態。4.測試開關合閘處于通電狀態下,當檢測到分閘輸入電壓后,自動讀取用戶設定的分閘延時設定時間,進入分閘操作,延時設定時間之后進行繼電器狀態切換試驗,分閘指示燈點亮;當檢測到合閘閘輸入電壓后自動讀取用戶設定的合閘延時設定時間,進入合閘操作,延時設定時間之后進行繼電器狀態切換試驗,合閘指示燈點亮。當同時檢測到分閘及合閘輸入之后,分、合閘指示燈閃爍,提示錯誤。 按手動合閘按鍵,模擬開關合閘,立即進入合位,分位繼電器接點斷開,分閘指示燈滅,合閘對應合位繼電器接點閉合,合閘指示燈亮。按手動分閘按鍵,模擬開關分閘,立即進入分位,分閘繼電器接點閉合,分閘指示燈亮,合閘輸出對應合位繼電器接點斷開,對應接點紅燈滅。使用注意事項1.使用前請認真閱讀本說明書。2.開機前請按照本說明書相關要求進行接線操作;3.禁止在試驗進行過程中做手動跳/合閘按鍵操作。4.禁止私自拆開設備。設備配套:名稱單位數量電源適配器1試驗線

湖北模擬斷路器也可以選擇單跳方式,將每一相作為一個單臺三相斷路器使用,三相可模擬三個單臺的三相操作斷路器。跳閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳閘電流回路,兩回路功能完全相同。當任意一回路有跳閘電流時,斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態,相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流,應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流,可將跳閘電流接入任意跳閘回路,也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時,斷路器模擬裝置在失靈狀態?!皵嗦菲鞯氖ъ`”紅燈閃爍,當加入跳、合閘電流時,斷路器模擬裝置不動作,延時1秒后,跳合閘電流自動斷開,再經20秒延時,跳合閘回路重新自動接通。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應,每相有一對常開一對常閉接點,接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應,每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是,輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的,例如當只有跳閘Ⅰ回路有跳閘電流時,輸出接點Ⅰ狀態翻轉(對應跳閘后狀態),輸出接點Ⅱ并不翻轉,當跳閘Ⅰ、Ⅱ同時有電流時,輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。4、斷路器失靈——當按下“斷路器失靈”按鈕時,斷路器模擬裝置在失靈狀態?!皵嗦菲鞯氖ъ`”紅燈閃爍,當加入跳、合閘電流時,斷路器模擬裝置不動作,延時1秒后,跳合閘電流自動斷開,再經20秒延時,跳合閘回路重新自動接通。
智能模擬開關試驗裝置2023已更新(實時行情) <湖北>天正華意電氣設備有限公司

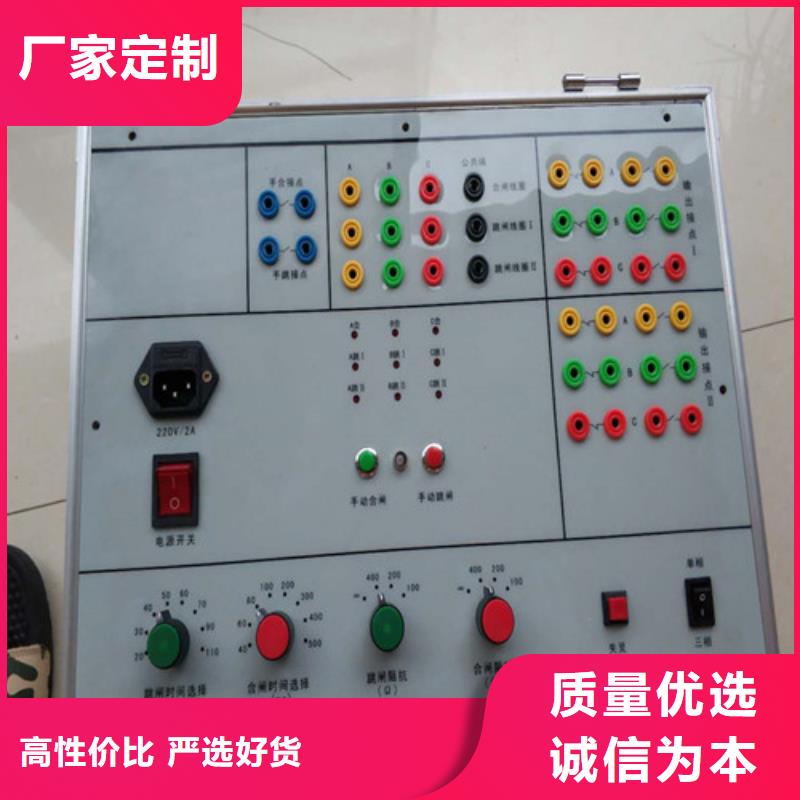

湖北模擬斷路器技術參數工作電源電壓 AC220V±10% 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V跳、合閘時間閘時間選擇0-500ms合閘時間選擇 0-500ms跳、合閘電流 跳閘電流選擇:1A、2A、3A、4A、5A合閘電流選擇:1A、2A、3A、4A、5A當跳合閘脈沖為110V時,對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。手動跳合閘 通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。開出量 接點容量:DC220V/0.5A,AC220V/5A。斷路器位置輸出接點:斷路器位置輸出接點12對,相互獨立。分為兩組,與斷路器跳閘線圈相對應。使用說明1、裝置通電—— 接入220V交流工作電源,合電源開關,幾秒鐘后,斷路器模擬裝置處于合閘狀態,面板上的三相合閘位置燈亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。4、合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路,實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整按鈕按實際斷路器的跳、合閘電流進行調整。
