湖北變壓器容量特性測試儀觸摸屏使用 觸摸屏亮度的調節：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單，用觸摸方式點按亮度調節可修改液晶屏的亮度，64，小4。如下圖所示：觸摸屏校準：觸摸屏有2種方式進入到校準模式。校準方式1：在開機狀態下，如果4秒內快速點擊觸摸屏的非觸控區域超過20次，則進入觸摸屏校準模式。步驟如下：（1）4秒內快速點擊觸摸屏的非觸控區域超過20次；（2）蜂鳴器長鳴1秒，聽到蜂鳴器叫時停止點擊；（3）進入到校準模式，按照十字交叉線的提示點擊觸摸屏的指定位置校準觸摸屏；（4）校準結束，返回進入到校準前的畫面；校準方式2：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單連續點擊3次數字’9’鍵啟動一次觸摸屏的校準過程。校準如圖所示：6.4. 變壓器國標對應表 (0)油變S7.9.11 ：JB/T6451-2008《油浸式電力變壓器技術參數和要求》 (1)油變S11：JB/T6451-2015《油浸式電力變壓器技術參數和要求》 (2)油變S12：JB/T3837-2016《電力變壓器損耗水平代號的確定》(3)油變S13：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼3級能效 (4)油變S14：JB/T3837-2016《電力變壓器損耗水平代號的確定》(5)油變S15：GB20052-2020《電力變壓器能效限定值及能效等級》非晶3級能效 (6)油變S16：JB/T3837-2016電力變壓器損耗水平代號的確定》(7)油變S20：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼2級能效 (8)油變S21：GB20052-2020《電力變壓器能效限定值及能效等級》非晶2級能效 (9)油變S22：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼1級能效 (10)油變S25：GB20052-2020《電力變壓器能效限定值及能效等級》非晶1級能效

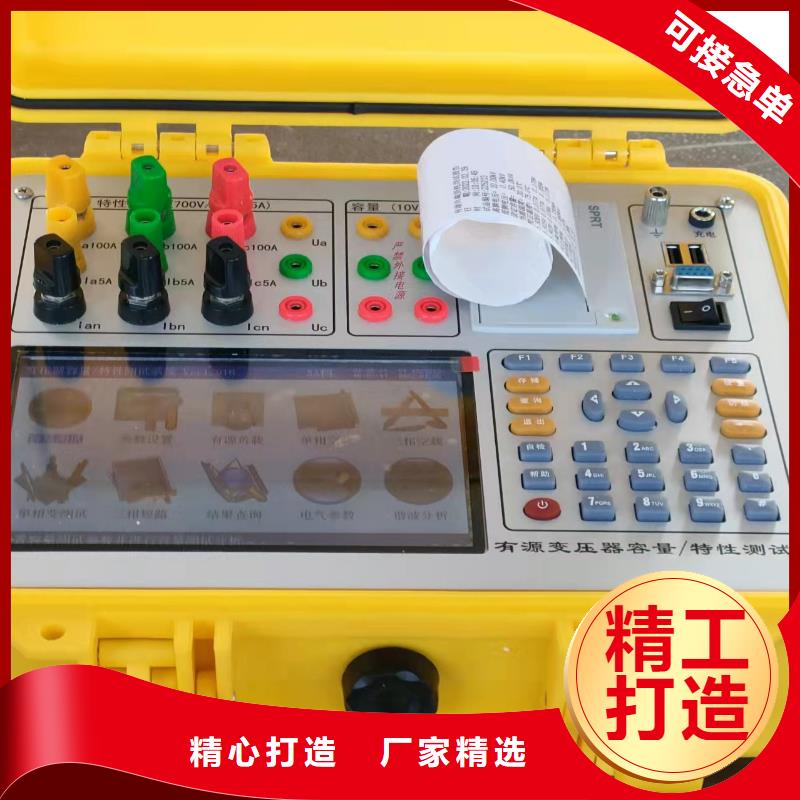

湖北變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋I(xiàn)a-Ib＋I(xiàn)b-Ic＋I(xiàn)c-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

湖北變壓器容量特性測試儀線圈材質對變壓器外觀體積的影響經分析推導，變壓器的空載損耗、空載電流、負載損耗、短路阻抗可通過公式（1）計算。 公式(1)其中，C1，C2，C3，C4為常數，P0為空載損耗，I0為空載電流，Pk為負載損耗，Ukx(％)為短路阻抗，ρ為線圈電阻率，N為線圈匝數，S1為鐵芯柱橫截面積，S2為線圈導線橫截面積，h為鐵芯柱高度，l為鐵軛長度。根據公式(1)可知，空載損耗P0與空載電流I0之比為常數，可以看出空載損耗與空載電流之比為一個常數，說明空載電流與空載損耗正相關。如果空載損耗滿足國標要求，空載電流也將基本滿足國標。另外設計中h和l一般存在著線性關系，通常采用4l＝3h，故由公式(1)可知，空載損耗P0與短路阻抗Ukx(％)乘積也近似為常數，說明，說明短路阻抗與空載損耗負相關?？蛰d損耗變大，短路阻抗將變?。豢蛰d損耗變小，短路阻抗將變大。因此，對于鋁線圈變壓器要使四個性能參數同時保持不變，只需要保證其負載損耗和空載損耗同時滿足即可。由公式(1)可得到公式( 公式(2)鋁的電阻率3.5710-8Ω·m，銅的電阻率2.13510-8Ω·m，繞組材質由銅換成鋁，繞組電阻率由增大0.598倍，由公式(2)可知，為了保持負載損耗和空載損耗參數滿足規定，通常通過增大繞組導線橫截面積的方法來實現，這樣導致鐵芯的窗寬、窗高將變大，使變壓器整體體積的變大。干式變壓器材質分析儀通過測量變壓器直流電阻并結合變壓器特性參數實驗數據綜合判斷干式變壓器的容量，綜合變壓器變比數據、變壓器的本體外觀數據等數據并引入概率分析法，進行大量的數據分析綜合計算出變壓器高低壓線圈的“銅鋁因子”，準確判斷出變壓器線圈的材質。相同容量變壓器當線圈采用以鋁代銅時，體積會增大，一些廠家利用變壓器傳統的容量檢測法的不足，減小變壓器容量，來掩蓋材質變化帶來的體積變化。線圈銅或鋁材質的不同，導致變壓器容量、體積、質量、匝比、導線截面積、直流電阻、電阻溫升曲線等參數均有所變化 ，這些參數之間又相互影響。干式變壓器材質分析儀將變壓器容量、外觀參數（變壓器包高、包厚）、直阻、匝比作為變壓器材質檢驗的重要影響影響因素，將這些數據與標準數據庫進行對比，確定各參數對變壓器線圈材質影響的概率分布模型，通過大量實驗確定影響因子的大?。唤⒆儔浩骼@組材質分析的總概率函數 ……………………….公式（3）式中：f(s)，f(v)，f(m)，f(n)分別為變壓器容量、直阻、匝比、外觀參數（包高、包厚）的影響概率函數，p1，p2，p3，p4為概率函數的權重，且均小于1大于0，p1＋p2＋p3＋p4＝1。建立變壓器線圈材質“銅鋁因子”函數f(z) 結合公式（3）的結果進一步綜合分析，并計算出線圈材質“銅鋁因子”值（K），通過大量現場試驗和數據的綜合分析，確定了“銅鋁因子”判斷的臨界值（K0 ），判斷出線圈的材質的判據為式（4）。 K≥K0 （K0 ＝3） ………………………………公式（4） 當變壓器高低壓線圈的銅鋁因子計算值滿足（4）式時，線圈材質為銅；當不滿足此式時線圈材質為鋁。變壓器線包設計中包括高低壓匝數和高低壓導線線徑(截面積)，導電材質不同，其匝數和截面積要求也不同；變壓器絕緣包括內外絕緣和線包絕緣。通過測量線包的外部尺寸，可以得到整個線包的截面積：導體截面積＊匝數＋絕緣層截面積＋纏繞材料截面積，即。對于特定材質而言，絕緣層厚度是必須保證相對穩定，偏差必須在合理范圍內，并且要求工藝科學。因此廠家在生產變壓器過程中，不會隨意加厚絕緣層厚度，否則很容易會導致散熱不良、應力增大進而發生開裂和絕緣層擊穿等問題，容易釀成爆炸等事故。因此，變壓器的外絕緣，都會按照絕緣要求設計在科學范圍之內。設備研發過程中，對變壓器繞組設計和制作過程進行了深入調研，積累了大量數據，進行了矩陣多元化統計分析，在此基礎上基于多種特性變量建立了科學的數學模型，得到了銅鋁因子。實踐表明，操作簡單，判斷快捷準確。

湖北變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當?shù)姆蓊~，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

湖北變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。

湖北變壓器容量特性測試儀功能特點?采用ARM＋FPGA＋ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。?7寸彩色高亮液晶，觸摸屏，Win8風格界面，中文輸入，全中文菜單。?具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。?內置大容量存儲器，USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。?具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。?在各測試界面下均可以觀察實時電壓通道、電流通道的情況。?可以提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示。?通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，并可以繪制向量圖，以便于判斷現場接線情況。?標配特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。?可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷?結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據?所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高?變壓器特性測量中，電壓量程可達750V，電流量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器?變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍?根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。?直阻測試提供6檔輸出電流選擇，可以輸出10A電流。?參數設置更加完善，可以設置變壓器的測試?yán)@阻、分接位置、測試相別、試品溫度、折算溫度值等。?具有音響放電報警，減少誤操作。

湖北變壓器容量特性測試儀各項參數的具體說明如下：?電流檔位：電流量程的選擇，包括5A和100A兩檔。?PT變比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如：采用10kV/400V時，設置為25。?CT變比：當被測電壓或電流超過本儀器的測量范圍時，需要外接電壓、電流互感器擴展量程進行測試。此時需要根據外接電流互感器的變比值進行此參數的設置。例如：采用100A/10A的電流互感器時，設置為10。?高額定電壓：被測變壓器的高壓側額定電壓，單位kV；?低額定電壓：被測變壓器的低壓側額定電壓，單位kV；?高壓直阻：被測變壓器的高壓側繞組的直阻值，取3個線電阻平均值；?低壓直阻：被測變壓器的低壓側繞組的直阻值，取3個線電阻平均值；?校正指數：數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9~2。?當前溫度：當前溫度：輸入當前的被測變壓器的本體溫度；?校正溫度：用于對測試結果做溫度校正，國標要求變壓器的短路損耗應在溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，因此當前溫度的準確直接影響容量的判斷結果。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器（S7-S25）、國標干式配電變壓器（13標準SCB9-13）、國標干式配電變壓器（20標準SCB12/14/18/15/17/19）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓。?設定容量：被測變壓器的額定容量值，單位kVA；接線方式：指被測變壓器的內部接線方式（即聯結組別）
