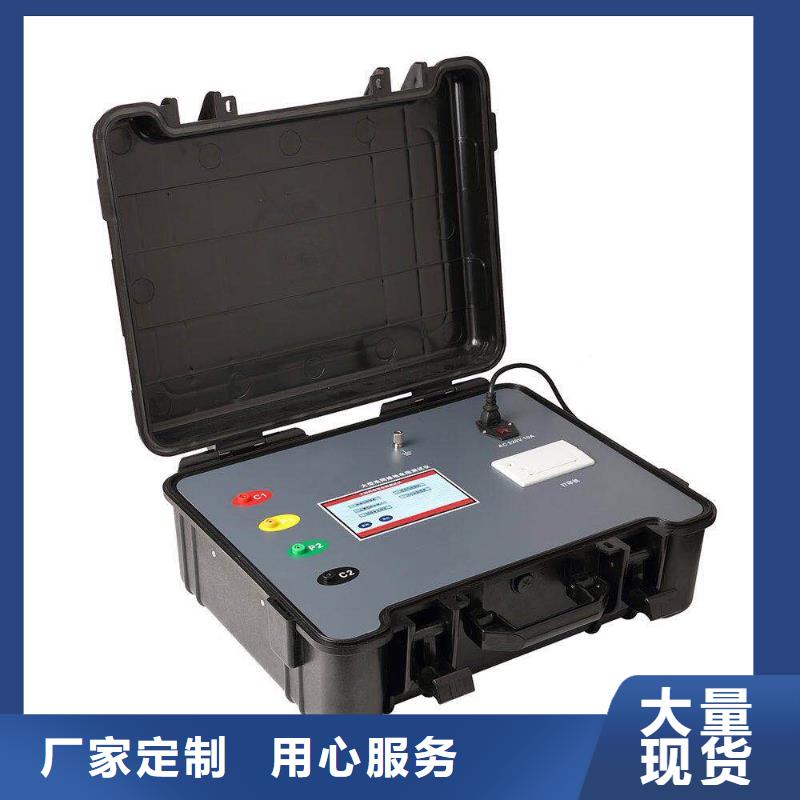

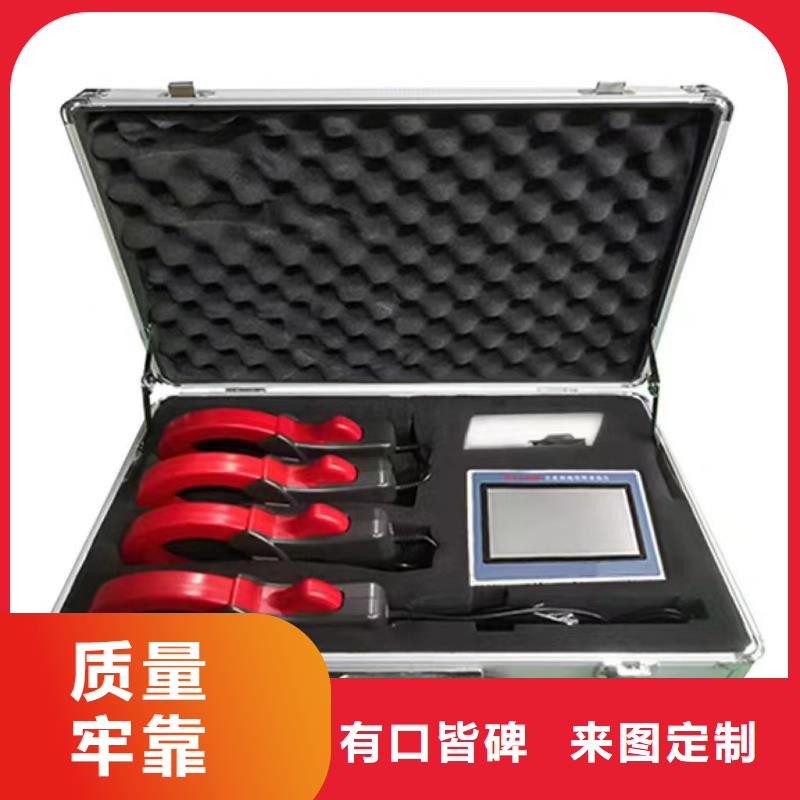

湖北直流系統絕緣校驗儀接線說明上圖與面板上插口一致，圖中數字標示孔位，其表示的意義如下：1,2：用于普通支路的測試，將1與2穿過被測設備的傳感單元，在進行模擬接地測試時，其間會有漏電流流過供被測設備進行檢測；3,4,5,6,7：用于進行環路模擬時測試，測試時將4與6穿過傳感器A，3穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試；使用1,2,3,4,5,6,7插座時，上述相應位需要用設備附帶的連接線連接上下插孔。五、操作界面5．1 模式選擇界面接通電源，開啟開關之后，首先進入的是產品型號界面，等待幾秒后，進入工作模式選擇畫面：關于在線測試與離線測試的說明：在線測試：在線測試時，被測設備由原直流系統供電，設備內部直流電源模塊將不提供直流電壓輸出，此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試，校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容；離線測試：離線測試時，被測設備由校驗儀內部的直流電源系統供電，選擇該模式測試時，須將被測設備完全退出原運行直流的直流系統，單獨對其進行全方面的校驗；用戶可根據現場實際情況選擇在線測試或離線測試模式。5．2 在線測試選擇在線測試模式時，系統將會提示測試端連接線是否正確的接入系統，提示界面如下：確定測試端連接線已正確接入后按確定鍵即可進入在線測試項目列表主菜單，如下圖示：在該界面下可以選擇可在線測試的各項功能，按返回鍵可以回到模式選擇界面。

湖北直流系統絕緣校驗儀正極接地測試在在線測試項目功能選擇菜單下選擇正極接地測試后，即進入正極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5個正極接地測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入正極接地測試界面，如下圖示： 在正極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一個測試點的測試，一個測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；查看曲線：可實時查看正對地電壓，負對地電壓曲線變化；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．2 負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后，即進入負極接地測試設置界面，詳細測試過程可參照常5.2.1正極接地測試項目進行
