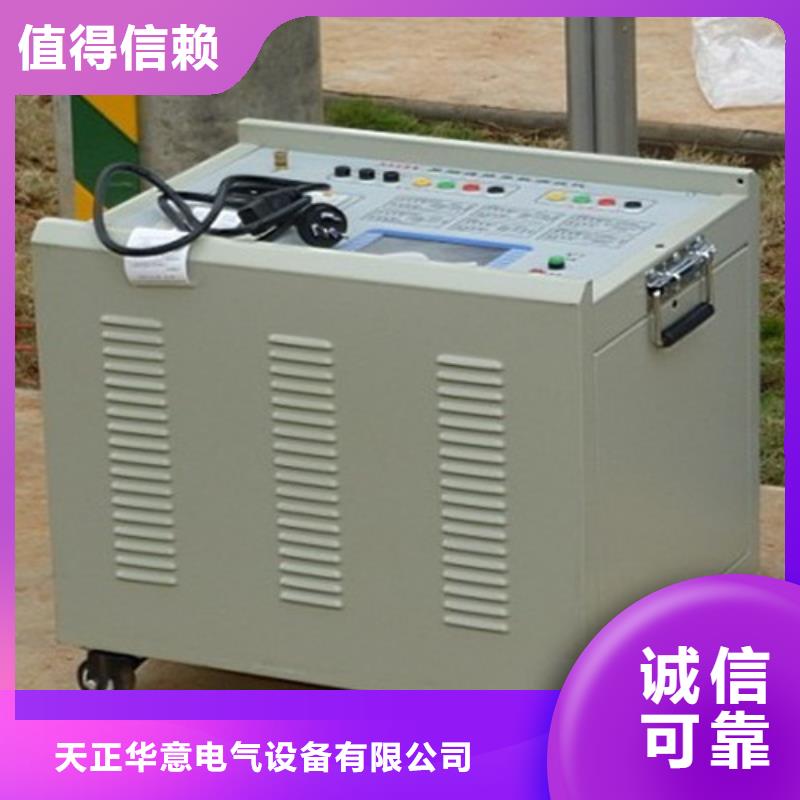

湖北架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。

<湖北>天正華意電氣設備有限公司

湖北架空線路故障測試儀對應操作說明：進入試驗數據查詢子菜單后，通過顯示屏右側功能熱鍵進行相應操作。1）按壓[上頁]或[下頁]鍵翻看、瀏覽整屏幕的序號及日期數據結果。2）按壓[上條]或[下條]鍵，可根據試驗序號、設置編號、存儲日期信息查看任一條存儲條目下的測試數據信息結果。3）光標指向任一條記錄時，按壓[查看]即可翻看本條保存的測試數據記錄，按[打印]鍵，即時打印出本編號下所有的線路參數測試數據和計算結果。4） 按[退出]鍵，返回開機初始化界面。12 打印紙的更換與打印機的維護12.1 熱敏打印紙的鑒別：打印機為熱敏打印機，即打印紙有一面為熱敏材料層（即碳膜層），如打印紙放反了會導致打印機打印不出字跡。鑒別打印紙的哪一面為熱敏層可用拇指和食指的指甲稍微用力掐在熱敏打印紙的兩面，然后拉一下打印紙，觀察打印紙的兩面指甲劃過的地方，劃痕為灰色的一面就是涂有熱敏材料的一面；也可采用打火機等熱源短時間烤一下打印紙，顏色變深的一面就是有熱敏材料的一面。12.2 打印紙更換：當按下顯示屏菜單中的“打印”后，SEL綠色指示燈閃爍，表示打印紙已經用完，此時需要剛換打印紙，我們在隨機附件中準備了備用打印紙，更換時先按下打印機的OPEN鍵，即可打開出紙倉蓋，取出舊的紙軸，將新的打印紙外包裝去掉，抽出打印紙留出一小段在出紙口外，將紙卷放入紙倉直接蓋上倉蓋即可，千萬不要將打印紙穿過外蓋壓輥放入，打印紙沒有熱敏材料的一面對著壓輥，這樣有熱敏材料的一面就剛好對著打印機的打印頭了。12.3 打印機的維護：由于長時間的野外使用，灰塵等會進入打印頭造成打印字跡模糊，可在打開上蓋后，用棉棒蘸酒精將打印頭上的灰塵擦拭干凈即可；設備現場不使用時及時蓋上設備上蓋。13 技術支持與售后服務大功率全自動抗干擾線路工頻參數異頻測試系統產品，我公司為用戶免費提供一次現場測試技術指導與技術服務培訓，并提供全天24小時的熱線服務電話，指導解決用戶現場測試時出現的任何技術性問題。保證所生產的設備具有一致性，產品經過48小時老化、考核、校驗后，承諾交付用戶的設備性能穩定可靠。產品自發出之日起，產品正常使用情況下三年內我公司負責免費對產品的升級及維護，不再收取任何費用。保修期滿后，如設備出現故障，本公司將為設備提供修理和維護的延續服務， 只收取材料的成本費。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀 測試裝置顯示界面及測試項目操作菜單11.1 裝置通電開機后初始化顯示界面及優盤操作界面通電后裝置顯示界面 按[U盤]熱鍵后優盤操作圖（8）圖（7）對應操作說明：1）連續按壓[變深]或[變淺]鍵用于步進調整顯示屏幕黑白對比度。2）按[背光]鍵開啟或關閉屏幕背光燈。按[U盤]鍵，即可進入優盤升級或導出傳出數據等相關操作菜單。4）按[升級]鍵，對儀器程序通過計算機進行調試或作軟件升級時使用。5）按[時間] 鍵，可對儀器的屏幕上顯示的時間進行調整，根據光標所指位置通過相應的數字鍵進行調整設置。6）按[啟動] 鍵，即進入“測試系統接地完好性檢測”菜單。圖（8）對應操作說明：按[U盤]熱鍵進入顯示菜單后，插入優盤后根據光標指示位（反黑）進行對應操作，按照對應功能熱鍵參考提示說明進行相應操作。1）使用U盤升級裝置主機程序，連續按[F2]鍵4次，功能熱鍵彈出升級熱鍵，在按壓[優盤初始]讀取優盤容量信息，顯示U盤容量大小，讀出內存容量無誤后，根據提示即可使用優盤進行操作。2）按[線路數據]鍵可將儀器內存儲的線路參數數據導入到優盤中。3）按[優盤退出]鍵返回開機界面。11.2 裝置試驗接地完好性檢測及線路信息設置菜單界面測試系統接地完好性檢測界面圖路信息參數設置菜單界面圖（10）在開機界面按[啟動]鍵首先進入到“測試系統接地完好性檢測”菜單，根據光標指示位（反黑）操作，建議在線路參數測試接線前先進行該功能操作，避免由于試驗接地不良導致測試誤差。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀架空暫態錄波型遠傳故障指示器1　范圍本標準根據《QGDW 11814—2018架空暫態錄波型故障指示器技術規范》制定。本標準規定了架空暫態錄波型遠傳故障指示器（以下簡稱指示器）的使用條件、技術要求試驗項目及方法等。本標準適用于額定電壓 10kV、額定頻率50Hz的三相交流配電架空線路中監測負荷、指示、上報短路和接地故障線路區段信息的指示器。2　規范性引用文件下列文件對于本文件的應用是必不可少的。凡是注日期的應用文件，僅注日期的版本適用于本文件。凡是不注明日期的應用文件，其版本（包括所有的修改單）適用于本文件。?GB/T 2423.1 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 A：低溫?GB/T 2423.2 電工電子產品環境試驗 灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法?GB/T 11022-2011高壓開關設備和控制設備標準的共用技術要求?GB/T 5095（所有部分） 電子設備用機電元件 基本試驗規程及測量方法?GB/T 11287-2000 電氣繼電器 第21部分 量度繼電器和保護裝置的振動、沖擊、碰撞和地震試驗篇：振動試驗（遠動設備及系統 第 2 部分：工作條件 第 1 篇：電源和電磁兼容性?GB/T 17626.2 電磁兼容試驗和測量技術 靜電放電抗擾度試驗?GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗?GB/T 17626.4 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗?GB/T 17626.5 電磁兼容試驗和測量技術 浪涌（沖擊）抗擾度試驗?GB/T 17626.8 電磁兼容試驗和測量技術 工頻磁場抗擾度試驗?GB/T 17626.9 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗?GB/T 17626.10 電磁兼容試驗和測量技術 阻尼振蕩磁場抗擾度試驗?DL/T 634.5101 遠動設備及系統 第 5-101 部分：傳輸規約 基本遠動任務配套標準?暫態錄波型故障指示器技術條件和檢測規范

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀 線路測試工作的注意事項輸電線路工頻參數的測量除一般電氣測試必須注意的種種問題之外 還有其特殊性。輸電線路短則幾百米 長則上百公里 不僅常常有同類線路相鄰伴行還屢屢與之上跨下穿 由于電容CH/C0分壓和電磁感應(XH和負荷電流)在彼此各自身上產生的響應－感應電壓，對測試人員和測試儀器的構成威脅，這是必須以萬無一失的態度來對待的事，防止感應電壓傷及人身是線路參數現場測試的要義。5.1 現場測量應根據線路的實際情況和生產運行的實際需要 預先編制測試方案，以確保線路試驗的、順利完成。方案應包括：確定需測取的參數。阻抗和電容等工頻參數可用交流法測取電阻可用直流法測取感應電壓宜用直接法測取。測試方案中，必須：1) 確定現場工作負責人：對測試工作負責；2) 確定現場工作負責人：對現場負責，監督現場措施的實施；5.2 在進行測試接線前 必須一律先將被測線路首端通過外部接地刀閘或接地線接地，然后才可對測試裝置進行接線，在對線路試驗加電壓(或通電流)前 才可拆去測試裝置的外部接地線。測試工作結束后拆測試裝置測試引線前 須再次將線路首端外部可靠接地，切不可圖省事少作任何一個步驟，以免引起感應電傷人事故。搭接和拆除臨時接地線時，必須使用合格的絕緣操作桿。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北 <湖北>天正華意電氣設備有限公司

湖北架空線路故障測試儀這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。

湖北架空線路故障測試儀 線路測試工作的注意事項輸電線路工頻參數的測量除一般電氣測試必須注意的種種問題之外 還有其特殊性。輸電線路短則幾百米 長則上百公里 不僅常常有同類線路相鄰伴行還屢屢與之上跨下穿 由于電容CH/C0分壓和電磁感應(XH和負荷電流)在彼此各自身上產生的響應－感應電壓，對測試人員和測試儀器的構成威脅，這是必須以萬無一失的態度來對待的事，防止感應電壓傷及人身是線路參數現場測試的要義。5.1 現場測量應根據線路的實際情況和生產運行的實際需要 預先編制測試方案，以確保線路試驗的、順利完成。方案應包括：確定需測取的參數。阻抗和電容等工頻參數可用交流法測取電阻可用直流法測取感應電壓宜用直接法測取。測試方案中，必須：1) 確定現場工作負責人：對測試工作負責；2) 確定現場工作負責人：對現場負責，監督現場措施的實施；5.2 在進行測試接線前 必須一律先將被測線路首端通過外部接地刀閘或接地線接地，然后才可對測試裝置進行接線，在對線路試驗加電壓(或通電流)前 才可拆去測試裝置的外部接地線。測試工作結束后拆測試裝置測試引線前 須再次將線路首端外部可靠接地，切不可圖省事少作任何一個步驟，以免引起感應電傷人事故。搭接和拆除臨時接地線時，必須使用合格的絕緣操作桿。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發了該產品，在10kV（35kV）相應的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點，儀器內置電池供電，一次可以工作6小時以上，重量小于10公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成本設備是由信號發生裝置、信號采集器、信號接收定位器三部分組成。0 - （1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。

<湖北>天正華意電氣設備有限公司

湖北架空線路故障測試儀 線路測試工作的注意事項輸電線路工頻參數的測量除一般電氣測試必須注意的種種問題之外 還有其特殊性。輸電線路短則幾百米 長則上百公里 不僅常常有同類線路相鄰伴行還屢屢與之上跨下穿 由于電容CH/C0分壓和電磁感應(XH和負荷電流)在彼此各自身上產生的響應－感應電壓，對測試人員和測試儀器的構成威脅，這是必須以萬無一失的態度來對待的事，防止感應電壓傷及人身是線路參數現場測試的要義。5.1 現場測量應根據線路的實際情況和生產運行的實際需要 預先編制測試方案，以確保線路試驗的、順利完成。方案應包括：確定需測取的參數。阻抗和電容等工頻參數可用交流法測取電阻可用直流法測取感應電壓宜用直接法測取。測試方案中，必須：1) 確定現場工作負責人：對測試工作負責；2) 確定現場工作負責人：對現場負責，監督現場措施的實施；5.2 在進行測試接線前 必須一律先將被測線路首端通過外部接地刀閘或接地線接地，然后才可對測試裝置進行接線，在對線路試驗加電壓(或通電流)前 才可拆去測試裝置的外部接地線。測試工作結束后拆測試裝置測試引線前 須再次將線路首端外部可靠接地，切不可圖省事少作任何一個步驟，以免引起感應電傷人事故。搭接和拆除臨時接地線時，必須使用合格的絕緣操作桿。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀 操作步驟分述如下：A:被測線路末端三相通過母線接入時，可參考線路絕緣電阻核相測試方式進行：1）本側接線完成后，通知線路末端的配合人員可先將線路末端的A相單獨接地，確認后由線路首端本側在儀器主界面按“A相”鍵，儀器自動對線路三相施加異頻電壓，數秒后由顯示屏幕上即可查看到“對側相別”顯示結果，如顯示“A相接地”則說明相位對應正確。如顯示“B相接地”或“C相接地”及其他信息則說明相位首端與末端相位接線有誤。2）以此類推，通知線路末端的配合人員依次將B相、C相單獨接地，本側對應操作即可完成線路首端與末端的三相相位核對。3）三相相位核對完畢后，按[打印]鍵，可打印線路核相結果，同時該數據被存儲到儀器內置數據庫，用戶可根據需要查看或打印。4）按[退出]返回“線路類型選擇項目”上級選項菜單。B: 被測線路末端三相接入GIS組合電器時，因規程不允許隨意打開GIS接地開關的接地連片，在此種情況下，可使用裝置配置的核相用羅氏線圈夾持在約定核對的線路相別的接地連片上（如遇線路末端三相通過母線接入，不便單獨逐相掛地線時也可參考此方法），選擇菜單對應的項目與線路末端呼應逐相核對相位。附圖示意1）本側接線完成后，通知線路末端的配合人員先將核相用羅氏線圈夾持在GIS接地開關A相接地連片上，確認后由線路首端（本側）在儀器主界面按壓右上側鍵，進行A、B、C相循環選擇，顯示按“GIS”鍵反黑，此時裝置只對對選擇相施加異頻電壓，對側配合人員根據核相羅氏線圈的電流讀數是否發生變化確認首末端相位關系即可，確認相別后，按對應鍵“GIS”鍵反白，裝置停止輸出，該相相位核對完畢，其余核相以此類推。2）按[退出]返回“線路類型選擇項目”上級選項菜單。11.4 三相輸電線路參數測試及靜電感應電壓測量菜單三相制輸電線路參數測試圖

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠。4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”， 按下“確定”按鍵，儀器自動輸出電流至40mA。）建議使用二分法，將鉗表）沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值（使用方法見1.3）。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。高阻接地查找在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?檢測完成，關閉所有設備電源，對信號發生裝置進行充電。注意事項在每次使用前應檢查產品信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；操作完畢后，要將信號輸出端對地放電；為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改。長期未使用本巡查裝置時，定期對裝置充電。請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。常見故障處理當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀 抗干擾能力，內置的工頻干擾抑制裝置可抵御被測線路首末兩端接地后，被測線路上工頻干擾電流在20A～100A條件下的線路參數可正常測試，抗干擾的原理是將裝置的隔離變壓器經過特殊設計輔以感應電壓抑制模塊將線路上的干擾電壓對地形成低阻泄放通道。3.7 線路阻抗參數測試頻率選擇45Hz和55Hz雙頻自動測試，具有更好的測試等效性。電容測試頻率選擇260Hz單頻測試，解決了超短距離線路電容參數的測試準確度的難題。3.8 裝置內部的異頻電源具有良好細度的步進升壓控制，通過預檢程序可自動調整電源輸出電壓和電流，解決了超短線路和大截面電纜的參數測試難題。3.9 采用數學算法和選用16位高精度AD芯片，保證了裝置異頻輸出信號的純凈度和高保真度，在測試信號與干擾信號為1：20倍的情況下，可以準確將異頻測試信號和工頻干擾信號徹底分離，從而準確測試線路工頻參數。3.10 測試裝置采用單相220V供電，方便現場使用單相發電機供電完成所有測試項目，并具有工作電源誤接380V報警保護功能。3.11 高可靠性，裝置內部異頻電源具有過壓、過流、短路、過熱等多重保護，在操作面板配有手控急停按鈕，保證了參數測試現場出現任何意外情況下即時手動關閉試驗電源輸出，同時裝置自動將首端線路三相接地，保證了設備和測試人員的。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀 電網公司發布的《架空輸電線路管理規范》第十五條 工程正式投產前，應做好以下工作：(2)線路電氣參數測試合格，相位核對無誤，線路……等。2.4 中華人民共和國電力行業標準《DL/T559－2007　220kV-750kV電網繼電保護裝置運行整定規程》及《DL/T584－2007　3kV-110kV電網繼電保護裝置運行整定規程》要求下列參數用于整定計算時必須使用實測值：1）三相三柱式變壓器的零序阻抗；2）66kV及以上架空線路和電纜線路的阻抗；3）平行線之間的零序互感阻抗；4）雙回路的同名相間和零序的差電流關系；5）其他對繼電保護影響較大的有關參數；2.5 中華人民共和國行業標準《DL/TkV交流架空輸電線路工頻參數測量導則》。3 測試系統的主要功能及特點3.1 裝置除D型號外，其余型號裝置全部配有高內阻感應電壓測試附件，接入裝置測試通道后可快速準確完成三相、二相輸電線路在線路末端開路情況下的靜電感應電壓及相位角度測量。可完成三相、二相輸電線路在線路末端短路接地情況下的被測線路各相工頻電磁感應電壓、工頻干擾電流、相位角度及零序工頻干擾電流的測量。3.3 對三相、二相輸電線路（含直流輸電線路及直流接地極線路）的正序阻抗、零序阻抗、正序電容、零序電容等參數的自動測試，線路測試首端的接線倒換全部在裝置內部自動完成，只需要對三相、二相線路首端接一次線，末端改變一次接線（接地或懸空）即可完成所有測試項目，極大地提高了現場測試工作效率。3.4 在裝置內部加裝了三相大電流繼電器自動控制被測試線路三相、二相首端線路側的接地操作，配合對正序、零序測試接線的變換和信號采集，測試過程不需要任何人工倒換首端測試接線，避免因改換接線時線路感應電壓對試驗人員的傷害，保證了儀器設備的。3.5 8路各自獨立量程的電壓、電流測量通道，保證了對多回同桿或平行線路回路之間的零序互阻抗和零序耦合電容的準確測試，同時測試出因互感引起的單相不平衡度和耦合引起的電壓不對稱度，方便調度部門調整線路保護整定參數。

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北 <湖北>天正華意電氣設備有限公司

湖北架空線路故障測試儀為采集器正向夾持的信號波形，圖26為同一信號反向夾持的信號波形，夾持方向不同波形相反不影響檢測結果。?如圖27為檢測到不穩定的信號時的波形；?如圖28位檢測到的穩定的小信號的波形；7.3定位步驟:定位故障由定線、定段和定點組成。7.3.1定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。7.3.2定段：檢測到線路發生故障，然后確定故障的區段。圖29 故障配電線路示意圖用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。7.3.3定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。圖30故障信號流向圖二分法：①　在故障線路中間位置塔桿兩側檢測信號電流，通過采集器測量到的信號后，將在接收器上顯示故障是在上游還是在下游。若在塔桿輸入/輸出兩側側均為上游，則表示故障在信號靠近的主機側；若在塔桿輸入/輸出兩側側均為下游，則表示故障在信號遠離主機側；若在塔桿輸入側為下游輸出側為上游，則表明故障就在此處。②若在上述檢測后，確定故障在下游，則在下游線路中間位置進行第二次測量，并重復上述的測量過程，然后逐步縮小故障范圍后，直至找到故障點位置。注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。8售后服務：8.1凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。8.2自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。8.3電池屬消耗品，不在保修范圍內。8.4屬下列情況之一者不予保修：8.5用戶對儀器有自行拆卸或對儀器工藝結構有人為改變。8.6因用戶保管或使用不當造成儀器的嚴重損壞。 8.7屬于用戶其它原因造成的損壞。

湖北架空線路故障測試儀操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量：360g

<湖北>天正華意電氣設備有限公司 斷路器安秒特性測試儀湖北

湖北架空線路故障測試儀操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量：360g
