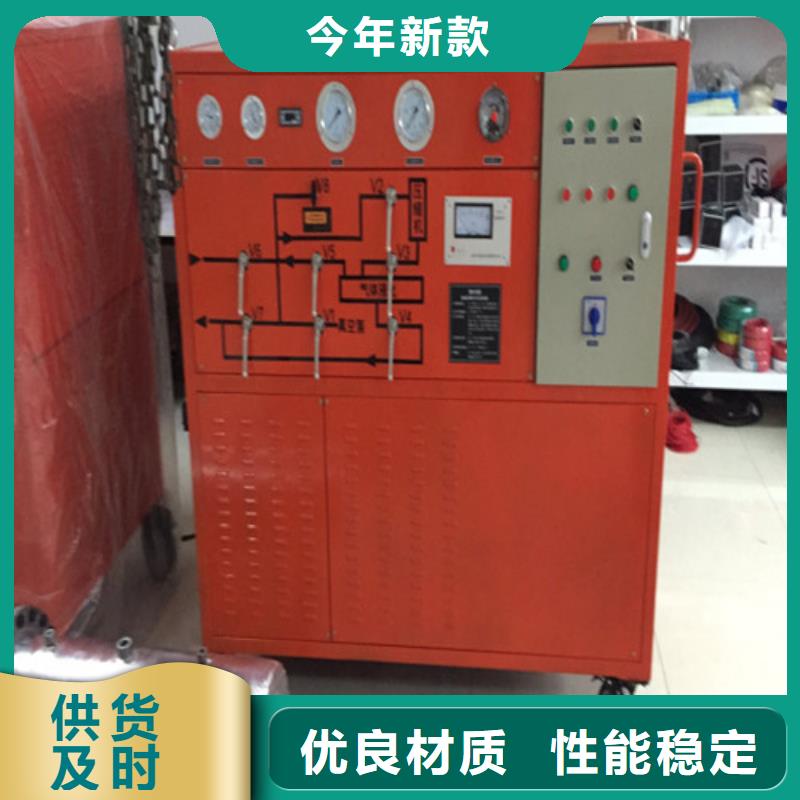

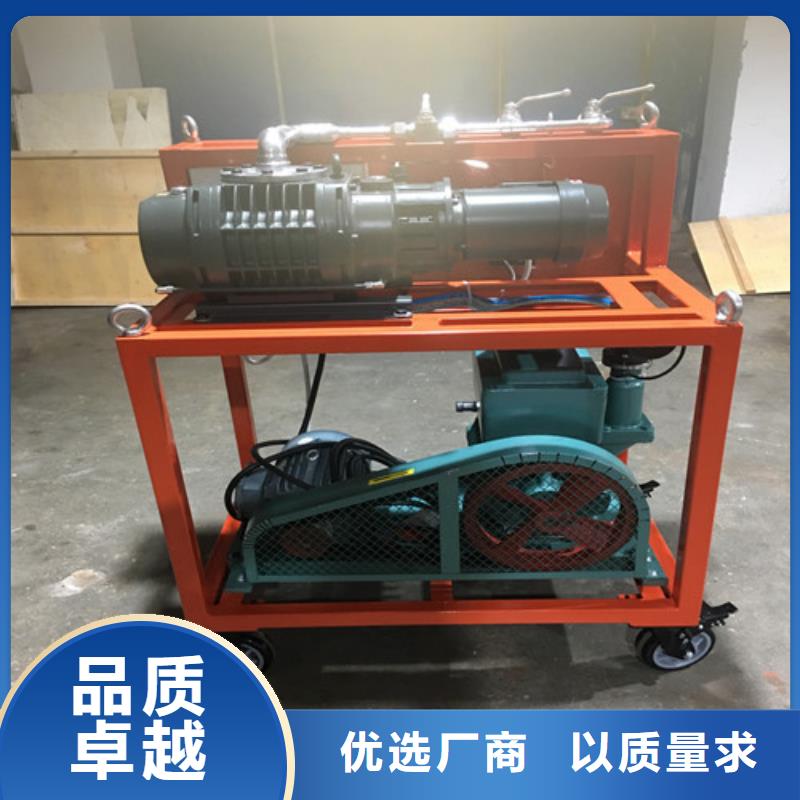

湖北SF6氣體抽真空充氣裝置系統中真空泵的進氣口內設置了防回油閥裝置，當真空泵停止工作時防回油裝置自動關閉，出氣口的大氣壓進入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作4.1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。4.2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短。回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口4.3、油位檢查回收裝置中壓縮機采用3GS冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡2/3位置，在運行中也應注意定期檢查實際油位線，不應低于油位2/3太多。100＃機油，原則上使用期一年，到期需調換機油。4.4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。

湖北SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置系統中真空泵的進氣口內設置了防回油閥裝置，當真空泵停止工作時防回油裝置自動關閉，出氣口的大氣壓進入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機?？傮w結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作4.1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。4.2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短?；厥眨弘娖髟O備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口4.3、油位檢查回收裝置中壓縮機采用3GS冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡2/3位置，在運行中也應注意定期檢查實際油位線，不應低于油位2/3太多。100＃機油，原則上使用期一年，到期需調換機油。4.4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。

湖北SF6氣體抽真空充氣裝置冷凝器不轉風扇電機缺陷檢查風扇電機10電加熱不工作斷路器熔斷電加熱有缺陷檢查斷路器4DL檢查電加熱在檢查上述故障可能的原因時，還應注意檢查總電源斷路器和各開關、按鈕的接觸性及有關的接線情況。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口檢查，全壓強不高，旋去加油塞無明顯漏氣聲，可能存放不當，有水汽進入泵內，應更換新油。無漏氣聲，換油無效，應檢查閥座上小油孔是否堵塞，小孔位置在泵的短閥片處月形槽內。接入系統后真空度不高，可能是系統接頭，管道閥門，各類設備有漏氣，應逐一捉漏檢查，排除故障。泵未經拆卸清洗，突然出現撞擊聲，真空度下降，可檢查旋片彈簧是否折斷，或有無異物進入泵內。泵使用日久，真空度漸有下降，可能是潤滑油混入可凝性氣體和潤滑油裂介變質，以及零件老化所致，可用換油、換零件，逐一試驗。泵拆裝后，有大漏氣聲，可能是橡膠件裝配不當，損壞，應調整或更換。排氣閥片老化變形、損壞或螺釘拉脫，會出現異樣氣聲和油面的顯著泛動，也會影響真空度，應調整重裝。以上措施均無效，又無漏氣聲，可能使用日久，零部件磨損或受腐蝕所致，也可能是轉子變形，精度降低，甚至轉子、旋片等零件損壞，應拆開檢查，修整或換上新零件。

湖北SF6氣體抽真空充氣裝置具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。1.3、外觀整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。二、技術描述2.1、主要部件性能參數序號指標名稱及單位TH-7T-15-501電源ACV380（三項五線、相序自動轉換）2額定儲氣壓力（20℃）MPa≤43極限真空度Pa≤104裝置真空度保持Pa在133 Pa壓力保持24h，真空度值上升＜400 Pa5SF6壓縮機半封閉谷輪壓縮機6壓縮機抽氣速率m3/h12.2m3/h7真空泵2X-48真空泵抽氣速率m3/h15 9回收裝置適應入口初壓（20℃）MPa0~1.010電氣設備回收終壓（20℃）MPa≤50 Kpa11回收后氣體油份控制μg/g國產油分＜1012裝置年漏氣率％＜113裝置連續無故障運轉時間h≥100014累積無故障運轉時間h≥500015噪聲水平dB(A)整機≤7516理論儲液能力KG5017冷凍液化壓縮機東貝18冷凍儲罐L5019回收后氣體水分(PPM/V)PPM/V6020回收后氣體油分(PPM/V)PPM/V1021干燥過濾方式真空加熱活化再生22充氣初壓(pa)pa≤13323充氣終壓(mpa)mpa0.824充氣速率（m3/h）m3/h≥525氣化方式電加熱自動溫控26整車型式手推移動式27外形尺寸cm1400×810×135028整機重量kg約60029冷卻方式風冷30過濾系統采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用

湖北SF6氣體抽真空充氣裝置傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準CF4和HF無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常CF4和HF檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修CF4和HF檢測數值偏高檢測時CF4和HF讀數不穩靈敏度太高發送至廠家進行校準過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于6.8V充電或更換電池電路故障送我公司維修7.保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。

湖北SF6氣體抽真空充氣裝置紅外檢測原理及系統測試方法本系統軟件內置功能測試界面，如下5.1功能測試。1報警輸出：主機內置5組常開節點輸出，可以對輸出進行測試。2：語音輸出：可以查看系統語音功能是否正常，點擊語音按鈕，系統將會語音提示相應的語音。3：格式化：為了防止系統報警數據的誤刪除，連續按格式化按鈕6次以上然后斷電重啟系統才會執行格式化操作，格式化之后整個系統將會復位，從新啟動會執行默認數據的填寫，格式化后的次啟動將會增加時間。4：其他：系統預留按鈕，本次未使用。5.2報警測試：1：按下警燈按鈕3：主機報警，警燈閃爍。4：完成測試注意：傳感器上電后有90秒的預熱過程，請預熱結束后再進行測試。5.3、風機控制器測試點擊啟動、或者停止，可以測試風機控制箱工作是否正常。00:為廣播地址，同時啟動或者關閉系統所有的風機控制器。01/02/02為單個風機控制器對應的控制。6、風機起停邏輯6.1、外部風機控制按鈕輸入--優先級當按鈕強制打開風機后，因為風機處于強制打開狀態，所以其他所有風機操作，液晶遠程啟動風機、自動啟動風機等功能全部失效，當外部強制打開風機按鈕關閉后，其他功能恢復正常。6.2、手動、紅外開啟風機----次級優先級當外部強制排風處于關閉狀態時，風機控制將恢復智能控制，此時紅外啟動風機，手動啟動風機，自動啟動風機優先級均等，自動啟動時間為風機配置界面設定時間的報警時間，發送命令直到倒計時結束，風機將自動關閉。6.3、循環啟動風機----次級優先級當風機停止后，循環時間開始計時，停止時間計時結束后風機開始工作，然后進入自動循環啟動模式，當有外部控制風機的指令收到后，風機控制器將再次等待風機停止時進入停止時間倒計時。流程圖如下7、技 術 服 務本公司客戶中心實行在線服務，歡迎您來電咨詢、建議。我們的專業技術人員將對您提出的每一個問題作耐心、細致的回答，對于您提出的寶貴意見和建議，我們感激不盡！對于我公司售出的產品，如果有需要，我們將在24小時以內（500公里以內，500公里以外不包括在途時間）趕到現場。

湖北SF6氣體抽真空充氣裝置 SF6氣體泄漏智能監控報警系統是根據《SF6法規》，為在安裝有SF6設備的配電裝置室的工作人員提供人身保護而設計、開發的智能型在線監測系統。它主要檢測開關室SF6氣體濃度含量和氧氣含量，當環境中SF6氣體含量超標或缺氧時，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量SF6氣體檢測技術，能檢測到10~5000ppm濃度的SF6氣體，不僅可以達到保障人身的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。本系統可為廣泛應用于各種電壓等級的SF6開關室、SF6開關室、組合電氣室（GIS室）、SF6主變室等。1.2、主要特點 超限報警泄漏時自動啟動風機排風功能； 環境中O2含量檢測功能；缺氧時自動報警，自動排風； 大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快； SF6、O2氣體含量超標時，風機自動啟動功能； 定時排風功能； 報警時啟動強制排風功能； 相關歷史數據存儲及檢索功能； 溫度、濕度檢測、報警及顯示； 語音提示報警功能；
