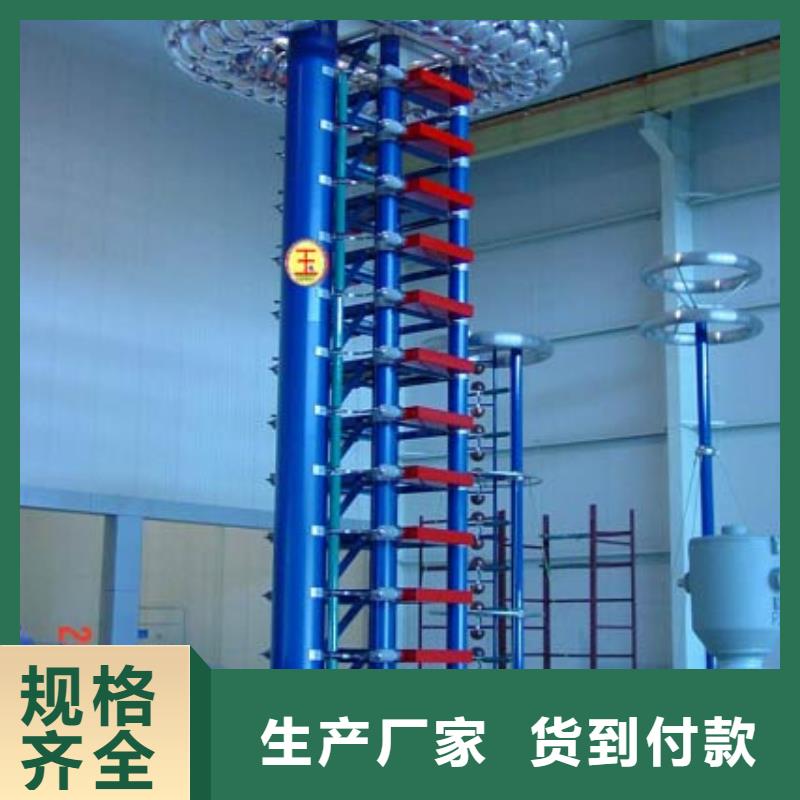

湖北雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元。控制器可實現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

湖北雷電沖擊發生器 ?急停狀態：當按下急停按鈕時顯示為紅色，松開后為綠色。急停按下后不能進行測試。極性狀態：顯示當前極性的狀態，“正”為正極性狀態，“負”為負極性狀態。?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。有故障時，顯示故障信息。3.2.3【控制區】主界面總共有4個按鈕，分別為“開始試驗”、“停止試驗”“參數設置”、 “故障復位”，其功能分別為：?開始試驗：系統處于停止狀態時，顯示“開始試驗”，當狀態欄中狀態全部為綠色時，按下“開始試驗”設備開始工作。?停止試驗：按下可以停止正在進行的試驗。?參數設置：設置試驗常用參數，包括實驗流程，測試位置，系統設置等。?故障復位：狀態欄中出現故障時，用于系統的復位。 3.2.4試驗參數設置：在測試主頁面點擊【試驗參數】按鈕，進入實驗參數設置界面（圖7-3），可根據試驗要求設置測試流程，由系統自動進行測試。參數設置頁面總共包括2大塊：沖擊試驗設置、角度控制。3.2.4.1沖擊試驗設置：?設定充電電壓：設置電容器的預期充電電壓，單位為V（伏）。可設置的充電電壓為100V，額定充電電壓為10000V，不得超過12000V。?設定時間間隔：設置每次沖擊的間隔時間，單位秒（S）。?設定沖擊次數：在當前的極性下，總共自動沖擊的次數。?正/負極性：單擊負極性按鈕，系統會切換到負極性，負極性是一樣操作方式。?充電速度選擇：系統自動默認為中速檔位，點擊右側綠色按鈕進行選擇，無論選擇那個檔位，系統斷電后自動默認為中速檔位。?確認/返回：點擊觸摸按鈕【確認】，系統自動設置相關動作，并進入預備測試模式，保存設置參數，下次啟動頁面顯示為本次設置的參數。?手動觸發：點擊一次后，觸發球動作一次。系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。
