湖北變壓器容量特性測試儀功能特點1、可測量各種配電變壓器的容量，無源測量，方便、準確。2、內部自帶電源、自動產生三相大功率測試電源。3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。6、可測量電壓和電流的諧波含量和總諧波失真度。7、可進行簡單的矢量分析，繪制矢量圖。8、顯示各電參量的波形圖，做為示波器使用。9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。10、電流量程分高低檔，可保證100A測量范圍，小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。11、容量測量范圍：20kVA~800000kVA（三相變）5kVA~100000kVA（單相變）12、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。15、測試結果存儲功能，可存儲200組容量測試數據。

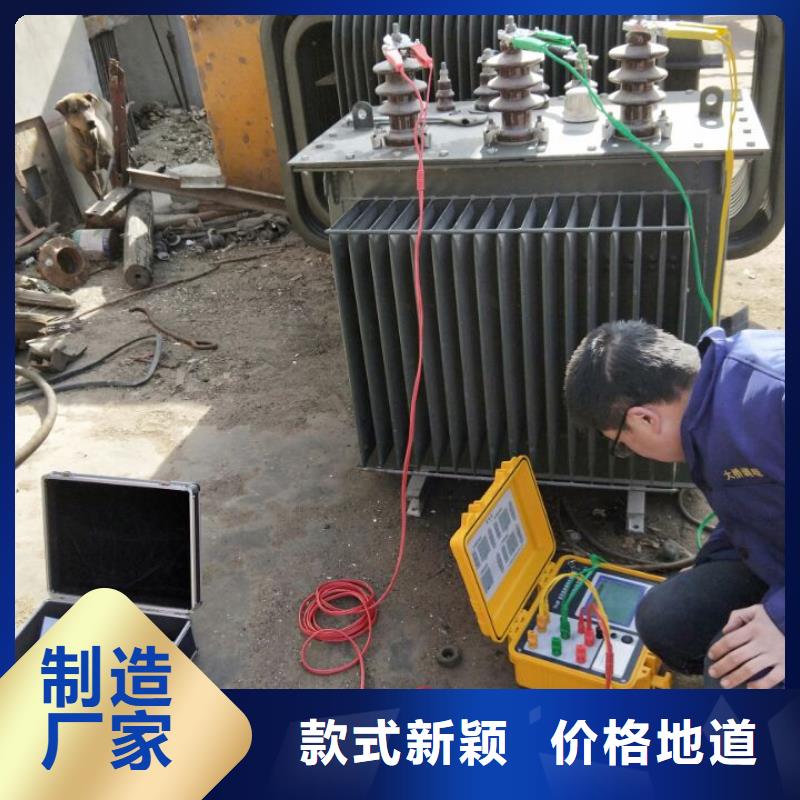

湖北變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。
