湖北振蕩波局放耐壓試驗系統振蕩波工作原理:?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電(充電電流恒定)、加壓至預設值。加壓完成后,固態高壓開關S(激光觸發場效應管LTT)在小于1μS的時間內閉合,使被測電纜電容與OWTS系統中高壓電感L產生諧振,從而在被測電纜上產生阻尼振蕩交變電壓(DAC),其波形及頻率接近工頻電壓,且持續時間為mS級,對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示:圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合,將被測電纜和空心電感構成串聯諧振回路,回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇,頻率范圍5O~1000Hz,相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點,與具有低損耗的空心電感相配,可得到具有高品質因數的諧振回路。回路品質Q一般為30~100,振蕩波以諧振頻率在0.3~1s內衰減完畢,這一過程只有幾十分之一周波,并對被測試電纜充電,與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值,局放脈沖定位可由行波方法完成,進而生產電纜故障圖,電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

湖北振蕩波局放耐壓試驗系統中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行性做檢測。同樣在電纜投運較長時間后,也需要做檢測來掌握其的狀態。???為此,標準中提出了要對被測電纜施加高于工況電壓的加壓檢測,其結果不是發生擊穿(說明電纜中有嚴重的缺陷)就是“沒有擊穿”。而隨著技術的發展,當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位。現場測試的可靠性得到了明顯的提高,而且即使當電纜中出現缺陷時,為了找到缺陷,也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用,我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時,我們通過對損耗因子的獲取 同 時 也 可 以 對 電 纜 絕 緣 老 化 程 度 進 行 評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

湖北振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書,并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV~35kV電壓等級電力電纜。輸出電壓60kV,輸出電流達到10mV,是同類產品中輸出功率的設備,節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV~35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV~35kV電纜振蕩波局部放電測量系統》該標準對6kV~35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸等提出了具體的要求。1.2 DL/T 1576-2016《6kV~35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型,相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加,應停止升壓測試,嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0(kV)0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注:新投運電纜為敷設時間小于1年且未經過大修的電纜;其他情形按已投運電纜考慮臨界局部放電量參考值:典型的交聯聚乙烯(XLPE)和油紙絕緣(PILC)電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯(XLPE)和油紙絕緣(PILC)電纜參考臨界局部放電量


湖北振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位,可測量局放起始電壓、熄滅電壓、局放水平,并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0(U0≤8.7kV) 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC~200nC高壓充電電流12 mA電纜介損測量范圍0.1%-5%自動測量測試時間測試時間100ms以內,無損測試波形阻尼振蕩波,具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平,具備補償功能,真實還原局放量的實際大小測距具備行波測距功能,通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網(WLAN)控制高壓輸出,保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能,排除現場信號干擾控制裝置控制緊急停機功能和控制回路;含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置

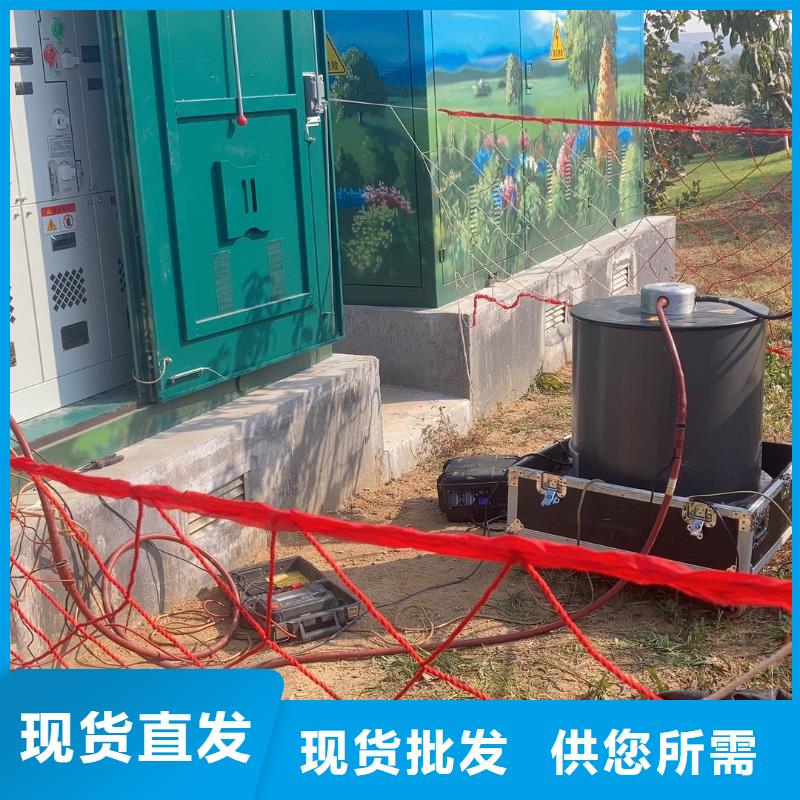

湖北振蕩波局放耐壓試驗系統阻尼振蕩波電纜測試系統移動式測量和診斷系統是基于阻尼振蕩波技 術。它可以幫助您對電纜的狀態進行診斷評估。 一般常見的電纜故障例如? 安裝質量不合格? 鋪設電纜是處理不當? 電纜中間接頭以及終端頭不合格? 電纜絕緣的老化可以被快速發現同時定位。設備內置一個高壓直流電源、半導體開關和電抗器,用高壓 直流電源將試品電纜充電至預定值之后,半導 體開關動作,電抗器和容性的試品電纜發生串 聯諧振并在試品電纜上施加阻尼振蕩的電壓波形。本測試系統具有使用靈活、可批量自動測試、分析系統的特點。系統參數 10kV DAC 檢測系統 35kV DAC 檢測系統DAC 輸出電壓 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 頻率范圍 20 Hz – 1000 Hz (參照 IEC 60060-3)測試電容范圍 0025 μF – 5 μF局放測量范圍/分辨率 5 pC – 100 nC / 1 pC測量的局放帶寬 100 kHz – 500 kHz (參考 IEC 60270)校準模式下的附件定位 已集成局放定位寬頻 100 kHz – 20 MHz自適應配置輸入電壓 單相 94 – 250 V 48 – 63 Hz 500 VA 單相 94 – 250 V 48 – 63 Hz 500 VA設備尺寸直徑:高度:ca. 620 mmca. 690 mm直徑:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg運輸方式 鋁合金起重棒操作 通過網線連接筆記本遠程操作或使用 wifi 無線連接軟件分為測試和分析兩部分,測試部分可以提供各電壓等級的測試電壓,同時具備自動檢測的功能;分析部分包括時域反射,故障定位,PRPDA 局放模式圖,兼容其他設備數據格式,可自動生成測試報告
振蕩波局部放電試驗系統規格齊全湖北振蕩波局放耐壓試驗系統 系統試驗原理圖中,通過變頻源調節頻率,通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振,諧振條件下,在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中,短路勵磁變壓器的輸出端,使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩,通過專用分壓器進行測量和反饋控制,使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析,可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復,從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1)采用交流串聯諧振升壓+振蕩波測試局放的方法、設備合二為一,一套設備既可完成局放試驗又可做交流耐壓試驗,一機兩用。交流耐壓試驗符合現有規程2)適用于新電纜(投運前)交接試驗及老電纜(停電后)性試驗。3)遵循IEC60270標準測量電纜局放量。4)對電纜局放點進行距離測量。5)測量電纜接頭位置及全長距離。6)變頻主機可以根據國網的相關規程設定電壓自動升壓,筆記本系統自動采集數據,簡單方便。7)采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8)軟件專家系統,同時顯示局部放電波形、放電量和測試電壓等參數,對測試數據進行實時保存、生成測試報告及打印等功能。
<湖北>天正華意電氣設備有限公司
湖北振蕩波局放耐壓試驗系統 35kV測試系統主要技術參數4.1技術指標試品電容量:≤0.6uF. 試驗電壓:AC 55kV阻尼振蕩波頻率范圍:30~300Hz變頻串聯諧振耐壓試驗頻率范圍:30~300Hz局放測試范圍:5PC~100nC ,局放定位精度:1%適用電纜規格:電壓35kV及以下等級,300mm2截面電纜3公里4.2設備的組成部分:1、高壓電纜局放測試系統軟件(筆記本電腦)2、交流振蕩波高壓試驗電源1)輸出功率: 15KW2)輸出頻率: 30HZ-300HZ3)頻率分辨率: 0.1HZ4)輸入電源: AC220V±10﹪或AC380V3、諧振電抗器總性能參數(共8節,可根據現場串并聯使用)1)電感量: 15H/12A2)工作頻率: 30HZ-300HZ3)試驗電壓: AC 55KV4)試驗電流: 12A4、專用局放數據濾波采集裝置采樣頻率:125MHz存儲深度:64M軟件:專家診斷系統5、局放校準器(50PC ,100PC 200PC 500PC 1nC ,2nc, 5nC ,10nC ,20nC)6、勵磁變及振蕩波產生器
湖北振蕩波局放耐壓試驗系統 系統的性能及特點1)采用交流串聯諧振升壓+振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗,一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2)適用于新電纜(投運前)交接試驗及老電纜(停電后)性試驗。3)遵循IEC60270標準測量電纜局放量。4)對電纜局放點進行距離測量。5)測量電纜接頭位置及全長距離。6)變頻主機可以根據國網的相關規程設定電壓自動升壓,筆記本系統自動采集數據,簡單方便。7)采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8)軟件專家系統,同時顯示局部放電波形、放電量和測試電壓等參數,對測試數據進行實時保存、生成測試報告及打印等功能。 3、10kV測試系統介紹3.1主要技術指標:(1)、試品電容量:≤2uF(約5km)(2)、試驗電壓:AC 21.6kV(3)、阻尼振蕩波頻率范圍:30~600Hz(4)、變頻串聯諧振耐壓試驗頻率范圍:20~300Hz(5)、局放測試范圍:10PC~20nC (6)、局放定位精度:1%


湖北振蕩波局放耐壓試驗系統 系統試驗原理圖中,通過變頻源調節頻率,通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振,諧振條件下,在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中,短路勵磁變壓器的輸出端,使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩,通過專用分壓器進行測量和反饋控制,使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析,可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復,從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1)采用交流串聯諧振升壓+振蕩波測試局放的方法、設備合二為一,一套設備既可完成局放試驗又可做交流耐壓試驗,一機兩用。交流耐壓試驗符合現有規程2)適用于新電纜(投運前)交接試驗及老電纜(停電后)性試驗。3)遵循IEC60270標準測量電纜局放量。4)對電纜局放點進行距離測量。5)測量電纜接頭位置及全長距離。6)變頻主機可以根據國網的相關規程設定電壓自動升壓,筆記本系統自動采集數據,簡單方便。7)采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8)軟件專家系統,同時顯示局部放電波形、放電量和測試電壓等參數,對測試數據進行實時保存、生成測試報告及打印等功能。
