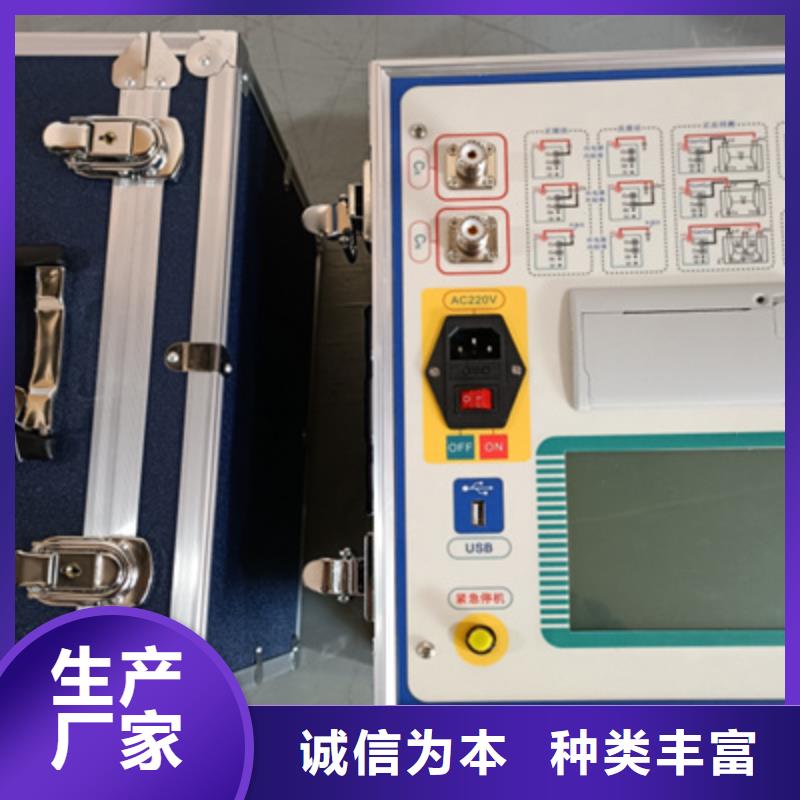

湖北介質損耗測試儀常見設備的接線方法1．儀器引出端子說明：HV 儀器的測量引線高壓端（帶危險電壓） 。CX 正接線時試品電流輸入端。 儀器的接地端，使用時與大地可靠相接2.參考接線2.1正接線、內標準電容、內高壓（常規正接線）：2.2反接線、內標準電容、內高壓（常規反接線）2.3正接線、外標準電容、內高壓：2.4反接線、外標準電容、內高壓：2.5正接線、內標準電容、外高壓：2.6反接線、內標準電容、外高壓：2.7正接線、外標準電容、外高壓（高電壓介損）：2.8反接線、外標準電容、外高壓：2.9 CVT自激法測量：CVT自激法可按下圖接線。如果C1是單節電容，母線不能接地；如果C1是多節電容，母線可接地，C11和C12可用常規正反接線測量，C13和C2用自激法測量。CVT自激法測量中，儀器先測量C1，然后自動倒線測量C2，并自動校準分壓影響。應注意，高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT試品并吊起。2.10 CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端，母線拆地。CVT下端接地，低壓線紅黑夾子接二次繞組，注意:如果測試角度接近180度，應將紅黑夾子顛倒。2.11三相同測做變壓器套管試驗儀器具有四通道輸入。除了常規的正接線測試方式，還具有四通道同時測量的功能。四通道功能方的應用就是做變壓器套管，當做變壓器套管的介損試驗時候，可以直接連上四根Cx線，一次測試把ABC三相和中性點套管的電容和介損做出來。省去了頻繁換線拆裝套管末屏的工作。當然我們也可以采用這個功能做其他正接線三相試品，接線方式與套管一樣。

湖北介質損耗測試儀設備自動化程度高，可自動完成油杯清洗；三、產品主要技術指標測 量 范 圍： 電容量 5pF～200pF相對電容率 1.000～30.000介質損耗因數 0.00001～100直流電阻率 2.5 MΩm～20 TΩm測 量 精 度： 電容量 ±(1％讀數＋0.5pF) 相對電容率 ±1％讀數介質損耗因數 ±(1％讀數＋0.0001)直流電阻率 ±10％讀數分辨 率： 電容量 0.01pF相對電容率 0.001介質損耗因數 0.00001測溫 范 圍： 0～125℃溫度測量誤差： ±0.5℃交流實驗電壓： 0～2000V連續可調，頻率50Hz直流試驗電壓： 0～500V 連續可調功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm總 重 量： 21Kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度≤80％3. 工作電源 AC 220V（1 ± 10％）4. 電源頻率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板說明油介質損耗及電阻率測試儀圖1圖21. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2．打印機 打印單次及多次測試結果的平均值；3．電源插座及開關良好插接AC 220V 50Hz電源線；電源開關控制儀器電源通斷4．油杯 測試油樣的容器5．測量信號插座用于插接測量信號線6. 溫度信號線 打開后放入或取出油杯，關閉后方可進行測試；7. 接地柱可靠的地線連接柱六、操作步驟圖解1.將測量信號線和溫度信號線如圖2連接完好。

絕緣油顆粒計數儀2023實時更新(今日/封面)

湖北介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。

<湖北>天正華意電氣設備有限公司

湖北介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置：如圖4—1—①。功 能：超大7寸800＊400彩色液晶顯示搭配高精度工業級電容式觸摸屏，中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程。注 意：觸控式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置：如圖4—1—②。功 能：短按一下開機并亮紅燈，長按3秒關機，停留在主界面5分鐘不操作，儀器會自動關機。注 意：物理按鍵，請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置：如圖4—1—③。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置：如圖4—1—④。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成以時間為名稱的TXT文件，文件在電腦上直接打開即可閱讀。注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤。4.5、充電器接口安裝位置：如圖4—1—⑤。功 能：充電器充電電壓12.6V，充電電流3000mA，充電亮紅燈，充滿亮綠燈。注 意：必須使用原廠自帶的充電器，充電接口嚴禁短路。4.6、保修防偽標志安裝位置：如圖3—1—⑥。功 能：保修防偽標志能有效防止他人私自拆機，很有可能損壞此精密儀器。注 意：出廠前保修防偽標志完整無損，撕毀保修防偽標志，儀器不予保修。4.7、鋰電池倉安裝位置：如圖4—1—⑦。功 能：內置9節2600mAh優質鋰電池，充電時間約3小時。注 意：在首次使用或長時間存放之后或電池電量低時，請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置：如圖4—2—⑧。功 能：打開高壓盒電源開關則指示燈一直閃爍。

絕緣油顆粒計數儀2023實時更新(今日/封面)

湖北介質損耗測試儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?

湖北介質損耗測試儀比如48.7Hz50±0.1Hz到50±10Hz自動雙變頻隨意設置。60±0.1Hz到60±10Hz自動雙變頻隨意設置。頻率精度：±0.01Hz外施高壓：正接線時試驗電流5A，工頻或變頻40-70Hz反接線時試驗電流10kV/5A，工頻或變頻40-70HzCVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30ACVT變比測量：變比測量精度：±讀數×1％變比測量范圍：10～99999相位測量精度：±0.1°相位測量范圍：0～359.9°測量時間：約40s，與測量方式有關輸入電源：180V～270VAC，50Hz±1％，市電或發電機供電計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。打印機：煒煌A7熱敏微型打印機環境溫度：-10℃～50℃相對濕度：＜90％外形尺430＊330＊350mm儀器重量：28kg五、測量方式及原理按被測試品是否接地分兩種測量方式，即正測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：高壓輸出端Icx R 高壓輸出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接線測量 （b）反接線測量圖一在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純容性電流，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。在圖一（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。電流矢量法 試品等效電路

絕緣油顆粒計數儀2023實時更新(今日/封面)

湖北介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

湖北介質損耗測試儀油杯簡介1.油杯結構圖二 油杯結構圖①油杯杯體，測量加壓極油隙③油杯內電極，測量測試極 內電極固定鈕⑤油杯內電極，測量屏蔽極 ⑥測試端⑦溫度接口2.油杯技術標準油杯采用三極式結構，完全符合GB/T 5654-2007標準，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。3.油杯使用?裝入油杯：將油杯平穩放入儀器加熱爐內，保證油杯底部接觸良好，以便有良好電接觸和熱接觸，裝入后應將測試線接好，黑色線是信號測試線，白色是溫度測量線?取出油杯：必須在斷電情況下，先取下短的黑色、白色測量線后直接將油杯取出。4.拆裝油杯電極將內電極固定鈕④旋松后可將內電極全部取出；同樣，裝入內電極后應將內電極固定鈕④旋緊。5.裝入油樣將取出內電極的后油杯杯口朝上，然后將其向下輕斜約60度左右，再將裝有40ml被試油樣的量杯的杯口邊緣碰到油杯杯口內壁，接著量杯慢慢輕斜，緩慢將油倒入， 注意盡可能不要在油中夾入氣泡；完成后便可將內電極慢慢裝入油杯，然后打擰好內電極固定鈕，再將整個裝完油的油杯放入主機靜止15分鐘（這樣可很好的將大部分氣泡排出；如不靜止，將直接影響設備加壓情況以及數據的準確）；就可以運行主機。注意：內電極系非常精密部件，取出、裝入時一定動作緩慢，平穩，內外電極間不要碰撞，以防破壞表面，導致整個油杯報廢；6.油杯清洗?徹底清洗：測量前，應對油杯進行的清洗，這一步驟非常重要。因為絕緣油對極微小的污染都有極為敏感的反應。

湖北介質損耗測試儀方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備。13、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出，帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。19、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的.四、技術指標準確度：Cx±（讀數×1％＋1pF）tgδ:±（讀數×1％＋0.00040）抗干擾指標： 變頻抗干擾，在200％干擾下仍能達到上述準確度電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效數字tgδ范圍：不限，分辨率0.001％，電容、電感、電阻三種試品自動識別。試驗電流范圍：10μA～5A內施高壓：設定電壓范圍：0.5～10kV(可定制12kV) 輸出電流：200mA升降壓方式：電壓隨意設置。比如5123V。試驗頻率： 40-70Hz單頻隨意設置。

<湖北>天正華意電氣設備有限公司 絕緣油顆粒計數儀2023實時更新(今日/封面)

湖北介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。
