變壓器容量特性測試儀容量參數設置公共參數為做變壓器的容量及特性試驗時候必須設定的參數，進行容量測試時對容量測試參數部分進行正確的設置，同樣，進行特性測試時對特性參數部分進行正確的設置。公共參數部分的各個參數說明：變壓器類型：指變壓器的不同類型。根據《變壓器能效計劃（2021-2023年）》涵蓋所有涉及GB20052-2020《電力變壓器能效限定值及能效等級》相關標準。變壓器類型包含了以下，點擊中間即可打開選擇：?聯結組別：根據變壓器的內部接線方式可分為Yyn0、Dyn11和Yzn11三種情況，只有明確變壓器的聯結組別才可準確判斷出被測變壓器的型式。?額定高壓：指被試變壓器施壓側的額定電壓值，用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?額定低壓：低壓側的額定電壓，單位KV；?阻抗電壓：當測試非標變壓器時，必須輸入此項參數，才可正確測出實際容量及特性參數。阻抗電壓的取值范圍2.0％~20.0％。注意：當測試國標配電變壓器時，阻抗電壓參數框前面如果有圖標，阻抗電壓有效，設置的阻抗電壓參與變壓器容量計算，如果圖標為，阻抗電壓無效，設置的阻抗電壓不參與變壓器容量計算。?當前溫度及溫標：輸入當前被測變壓器的本體溫度，用于對測試結果做溫度校正。因容量判斷主要依據是變壓器的短路試驗的數據（阻抗電壓和短路損耗），根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，在查表得到被試變壓器的實際容量；變壓器短路試驗（測量短路損耗）時將測試功率測試結果校正到溫標（短路試驗的額定條件為溫標），不做此項校正時輸入溫標即可（校正公式為：P＝K×PK ，其中K代表電阻溫度系數，其算法為K＝(235＋溫標)/(235＋t)，式中t為測試時實際溫度，對于阻抗電壓的校正，也是根據公式用實測值進行自動校正，公式如下：式中UKT代表當前溫度實測阻抗電壓百分比，PKT代表當前溫度下實測短路損耗，SN表示被測變壓器的額定容量。測試結果是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為“溫標”設定值時進行，所以額定條件的數據都是在“溫標”時的標準數值，為了準確判斷容量，必須將測試結果校正，因此當前溫度的準確直接影響容量的判斷結果。當前溫度的取值范圍：-35℃~75℃。

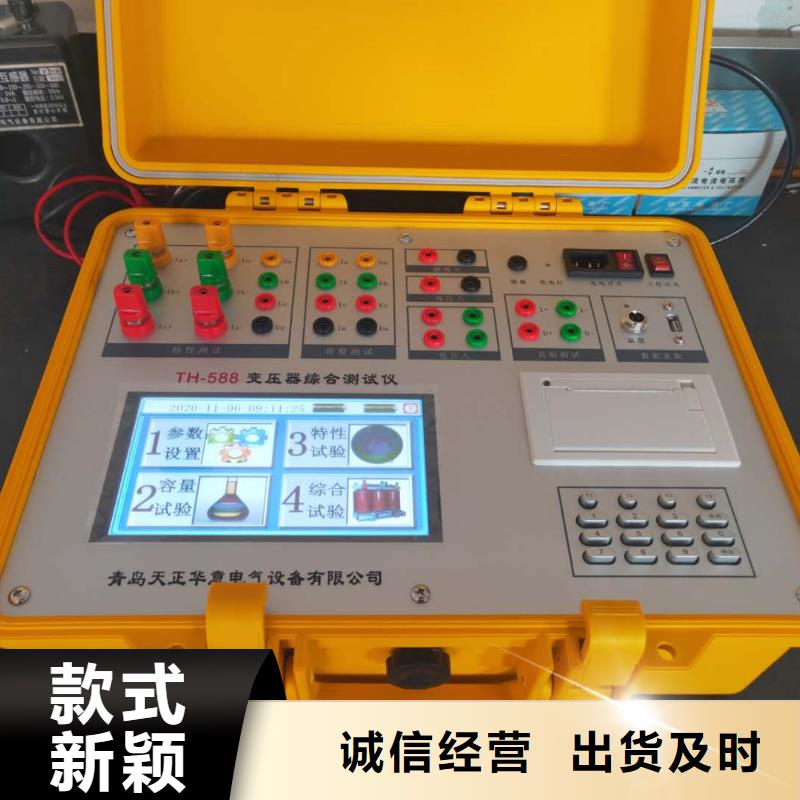

變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
