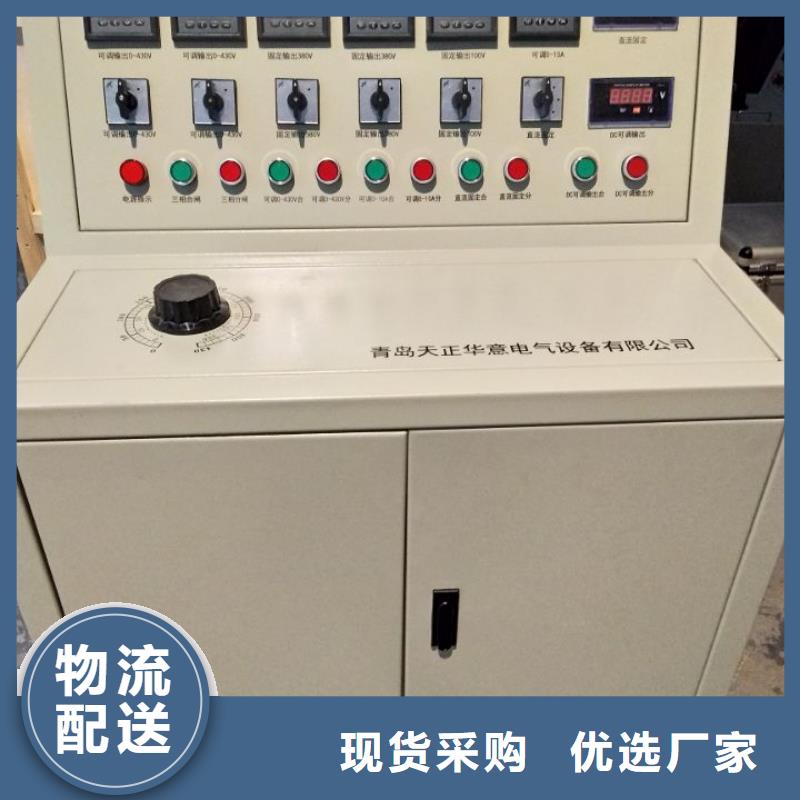

黃石高低壓開關柜通電試驗臺面板指示燈應該為合閘后亮紅燈指示，分閘后亮綠燈指示，合閘按鈕為綠色，分閘按鈕為紅色（指示燈與按鈕分開，標明合閘按鈕，分閘按鈕，合閘指示，分閘指示）油漆不能出現多個顏色，如有碰撞補漆需同一種顏色.面板控制臺旋轉的兩個按鈕應該標明對應的電壓或電流輸出標識，例如，（直流電源輸出旋鈕、可調電壓、電流輸出旋鈕） 8.帶萬向輪，數顯表顯示，數顯表精度為0.5級，銀灰色外殼9.工作環境： 0～40℃；環境濕度≤85％四、使用說明注意：1.每次試驗必須確定調壓器處于零位。2.電壓，電流單獨控制，可以同時輸出。五、操作說明1.接通輸入電源AC380V；2.切換“輸入電源電壓顯示”轉換開關，觀察各項電壓是否正常；3.將調壓器回零，并按“啟動”按鈕，再按面板上“AC0~20A輸出控制”合閘按鈕。緩慢調節調壓器旋扭觀察“AC0~20A電流指示”，升到要求值，在轉換三相電流看是否達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下“AC0~20A輸出控制”分閘按鈕，再按面板上的“停止”按扭，斷開總電源開關。4.三相AC100V輸出 合上總閘按鈕直接在背板接點試驗。5.三相AC0~400V輸出 合上三相AC0~400V輸出的合閘按鈕緩慢調節調壓器旋鈕，觀察三相AC0~400V電壓指示，升到要求值，在轉換三相電壓看是否大達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下AC0~400V輸出的分閘按鈕。

<黃石>天正華意電氣設備有限公司

黃石高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

黃石鐵路專用電器綜合試驗臺質保2年 <黃石>天正華意電氣設備有限公司
<黃石>天正華意電氣設備有限公司

黃石高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

黃石高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，

黃石高低壓開關柜通電試驗臺直流操作DC0~300V可調輸出 合上直流操作DC0~300V合閘按鈕緩慢調節調壓器旋鈕，觀察直流操作DC0~300V電壓指示，升到要求值，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下直流操作DC0~300V輸出的分閘按鈕。7.直流固定電壓輸出 合上直流固定電壓合閘按鈕，直接扭動面板上的轉換開關，選取需要的電壓即可，試驗完畢后將轉換開關回歸零位，然后按下分閘按鈕。8. 交流AC220V固定輸出 合上總閘后直接在背板后對應的直接柱檢測，試驗完畢后分掉總閘。9. 三相AC380V輸出 合上總閘后直接在背板后對應的接線柱檢測，試驗完畢后分掉總閘。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容: 1．試驗時接地端必須可靠接地。 2．試驗時不允許不相干的物品堆放在設備面板上和周圍。 3．開機前請檢查電源電壓: 交流三相四線380V±10％ 50Hz。 4．本試驗設備注意防潮、防油污。 5．試驗完成后請確認被測設備已斷電，并與其它帶電設備斷開。七、保養與維修1. 驗證設備的可用性 設備在使用前首先觀察設備外觀是否有破損。通電后檢查設備表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。 2. 設備的保養 每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。 八、運輸與貯存▲ 運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

<黃石>天正華意電氣設備有限公司 黃石鐵路專用電器綜合試驗臺質保2年

黃石高低壓開關柜通電試驗臺儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強三、技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—500A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<黃石>天正華意電氣設備有限公司
黃石鐵路專用電器綜合試驗臺質保2年

黃石高低壓開關柜通電試驗臺通流不動作試驗通流不動作試驗用來檢測直流斷路器在通過額定電流左右電流的穩定性能的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖8通流不動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。（6）功能選擇按鍵盤上的“設置”就進入功能界面如圖9:圖9 功能界面進入功能界面后，可以選擇 “系統日歷時鐘調整”、“全部歷史數”、“試驗操作注意事項”等界面。系統日歷時鐘調整：設置時鐘的時間，為試驗數據提供時間依據。全部歷史數：儀器存儲器中所有的試驗數據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。

<黃石>天正華意電氣設備有限公司
<黃石>天正華意電氣設備有限公司 黃石鐵路專用電器綜合試驗臺質保2年

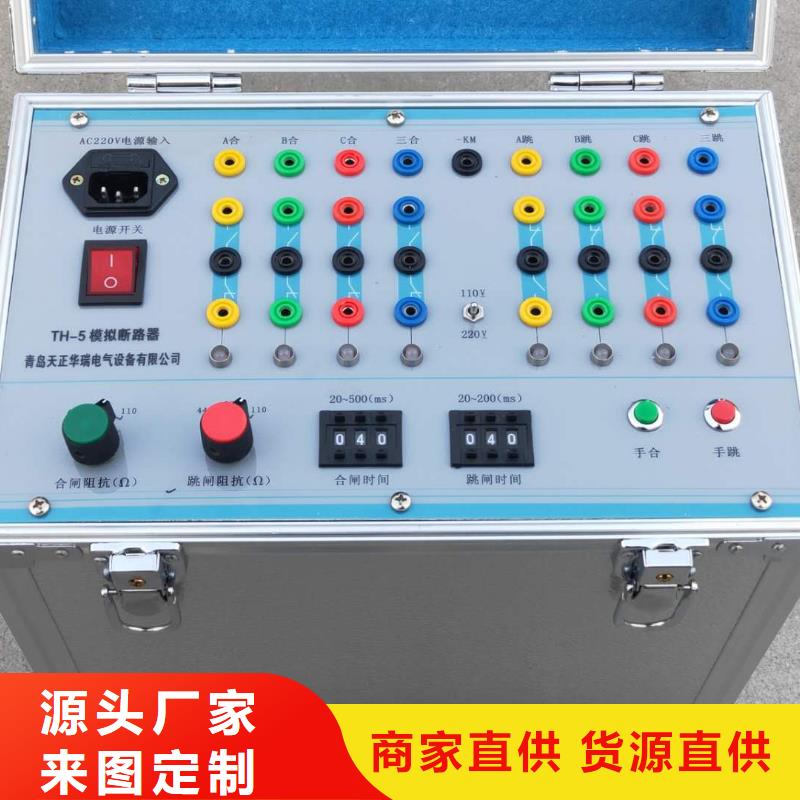

黃石高低壓開關柜通電試驗臺說明系統運行正常。③狀態指示燈（紅色）該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈(綠色)模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相⑤合閘指示燈(紅色)模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A帶8根試驗線，8個接線叉子，電源線1根，合格證，說明書，出廠實驗報告

<黃石>天正華意電氣設備有限公司

黃石高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

黃石高低壓開關柜通電試驗臺TH-300 施加電源線電壓到 RCD 的 L 和 N 端子上。在按被測試裝置上的 Star（t 開始）時，被測試裝置的內部負載被連接到校準裝置的連接器上。當測得的電流 達到標稱跳閘電流和電流系數乘積所規定的值時，計時器被觸發。當計時器內 的時間與所選擇的跳閘時間相符時，斷開輸出連接器并顯示所測得的值。5.4 自動跳脫電流（AUTO RAMP）的校準漏電開關測試儀的自動跳脫電流（AUTO RAMP）在校準裝置的動作電流測 試模式中進行校準：1.將被校漏電開關測試儀選到自動跳脫電流（AUTO RAMP）測試模式，并 設置其動作電流值。2. 按校準裝置 功能鍵，切換到動作電流測試模式。3. 設置動作電流。設置校準裝置動作電流與被校漏電開關測試儀動作電流值 相等。（實際使用過程中，由于被校準漏電開關測試儀的動作電流值誤差較大， 因此，可以將校準裝置的動作電流值設置的稍微小一些，在 80％I△n～I△n 之間。 如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍微小一些的電流值）。設置動作電流值，按 -“數字鍵”- ， 若需更改設置則按 。4.設置電流因子。根據 JJF1283-2011 的要求，需對漏電開關測試儀的自動跳 脫電流（AUTO RAMP）每檔的 0.5 倍動作電流值和 1 倍動作電流值分別進行校 準，故可分別設置校準裝置的電流因子為 1：（0.5＊I）和 2：(1＊I），各測量一次。按 -“數字鍵”- 。5.設置分斷時間。由于對漏電開關測試儀的自動跳脫電流（AUTO RAMP） 分斷時間沒有校準要求，故分斷時間可任意設置為一個在 20ms~90％T 之間的值，一般設為 50ms 左右。

黃石鐵路專用電器綜合試驗臺質保2年

黃石高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。

黃石鐵路專用電器綜合試驗臺質保2年 <黃石>天正華意電氣設備有限公司

黃石高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過500，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。

黃石鐵路專用電器綜合試驗臺質保2年

黃石高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分斷模擬；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分斷時間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分斷時間： (1)分斷時間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明
