黃山二次壓降負載測試儀無線二次壓降1、功能說明該功能用來無線同步測量電壓互感器二次壓降，兩臺手持終端分別放置在電壓互感器側和電表側，可以單相測量也可以三相測量，支持三相三線制和三相四線制，如果是單相測量和三相四線制測量接線類型端都選“三相四線”，否則選“三相三線”。開機后，選中壓降測試，進入下一界面如圖所示，選擇本機是在電表端還是PT端。2、操作說明功能選擇在開機界面下，通過“←”“→”，來選擇本機是在電表端還是在PT端。然后再按確認鍵 進入“PT壓降測試”參數設置界面，如下圖所示：PT壓降測試參數設置“PT壓降測試”參數設置界面包括了“測試點編號”，“當前溫度”，“當前濕度”，“PT二次額定電壓”，“平均功率因素”，用“↑”，“↓” 來更改值，“測試點編號”和“平均功率因素”按下“↑”，“↓”鍵越久，更改的速度越快。“測試點編號”是用來區分不同測試地點的。小值是 100000，值是100600。按下“↑”，“↓”鍵來更改。“當前溫度”用于記錄測試時刻的環境溫度，小值是-20°，值是＋60°. 按下“↑”，“↓”鍵來更改。“當前濕度”用于記錄測試時刻的環境濕度。小值0％，值是 . 按下“↑”，“↓”鍵來更改。“PT二次額定電壓”用于記錄被測PT的二次額定電壓，有三個選項，分別是“100.00V”“57.72V”“33.33V”，按下“↑”，“↓”鍵來更改。“平均功率因素”是指線路平均功率因數，小值0.5，值1.0，按下“↑”，“↓”鍵來更改。可用線路的半年或一年的有功電量和無功電量求得，如果不能獲得半年或一年的數據，可用瞬時功率因素代替，計算公式為：平均功率因素 ＝ 有功電量 / √（有功電量^2 ＋ 無功電量^2）“接線類型”是指壓降測試的PT二次的接線類型 ，分為“三相三線”和“三相四線”。如果是單相測量，則選擇“三相四線”，按下“↑”，“↓”鍵來更改。

黃山二次壓降負載測試儀狀態圖標指示下圖界面中上部共有兩種狀態圖標，分別表示SD卡狀態，以及電池電量狀態。時間指示：圖2中界面右上部為時間顯示區域，表示當前的時間。功能鍵提示圖2界面的底部是功能鍵提示區域，指示代表F1，F(xiàn)2，F(xiàn)3，F(xiàn)4這四個按鍵的功能，如果某個按鍵對應的區域?yàn)榭眨瑒t表示，該按鍵在本界面不起作用。如本界面下，F(xiàn)1鍵表示返回主界面，F(xiàn)2鍵表示頁面停止刷新，F(xiàn)3鍵表示當前處在基波幅值測量狀態，F(xiàn)4鍵表示進入矢量圖界面。顯示操作區域上圖界面的中部為顯示操作區域，在該區域顯示測量結果，更改參數設置等操作。狀態圖標說明SD卡狀態說明：表示未檢測到SD卡，表示檢測到SD卡。 電池電量狀態說明：，，，，分別表示電池電量由低到高。如果當前處在充電狀態，則快速依次顯示，，，。7、按鍵使用說明儀表共有11個按鍵，分別為F1，F(xiàn)2，F(xiàn)3，F(xiàn)4四個功能鍵， MENU鍵，ENTER鍵和↑，↓，←，→四個方向鍵，鍵電源開關鍵。下面分別說明：F1，F(xiàn)2，F(xiàn)3，F(xiàn)4功能鍵：四個功能鍵的定義在每個界面下可能不一樣，具體的定義在液晶屏對應的區域有文字提示。MENU鍵：該鍵的功能是儀表返回“主菜單”界面。不論當前儀表處于何種狀態，觸發該鍵后儀表均會進入“主菜單”界面。用戶可在該界面下重新選擇需要的功能進行操作。ENTER鍵：該鍵的功能為確認輸入或確認選項。該鍵的使用會在各功能使用說明中具體說明。↑，↓，←，→方向鍵：分別為上/下/左/右四個方向鍵，這些鍵用來改變選項，參數設置值和翻頁等，這些鍵的使用請參考各功能使用說明中具體說明。鍵電源開關鍵：該鍵為儀表電源控制鍵。在關機狀態下，用戶長按大約3秒鐘，儀表會上電開機。在開機狀態下，用戶長按該鍵大約3秒鐘，儀表會斷電關機。

<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司

黃山二次壓降負載測試儀多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。在電力系統中，公共回路對保障系統運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的，《電力作業現場規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。N600 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、產品特點1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統。2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。5、根據實際需要的功率，可以放大、縮小，輸出電流值。6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的、可靠運行。7、接地電流超過設定值時視為接地故障發生。8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。9、多點接地故障自動判斷并報警。10、同步跟蹤技術，鎖定故障方向與故障支路。11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。

<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司

黃山二次壓降負載測試儀電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

黃山二次壓降負載測試儀慎重保證本公司生產的產品，在發貨之日起六個月內，如產品出現缺陷，實行包換。兩年內如產品出現缺陷，實行免費維修。兩年以上如產品出現缺陷，實行有償終身維修。注意事項請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修與操作。?作為措施，該儀器配有保護接地端子，試驗前應將裝置側面的接地端子可靠接地。?防止跌落：勿將本儀器置于不平穩的平臺或桌面上以防儀器跌落受損。?使用適當?shù)碾娫淳€：應使用220VAC、50/60Hz、承受電流10A及以上的電源線。?保證良好散熱：儀器側面的風扇、通風孔為通風散熱而設，請勿堵塞。?防止短路：不要讓任何異物掉入機箱內，以免發生短路。?正確地連接和斷開：當設備在測試時，請勿連接或斷開測試導線。?請勿在無儀器蓋板時操作:如蓋板或面板已卸下，請勿操作本產品。?使用適當?shù)谋ｋU(xiǎn)絲：本設備使用12A保險絲。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。?操作環境：請勿在潮濕環境、易爆環境中操作。?本儀器是精密電子儀器，請?jiān)谑彝馐褂脮r注意防止烈日暴曬等高溫環境，注意做好遮擋烈日及通風工作，以防儀器過熱或?qū)е聹y量精度下降。?產品運輸：運輸時請?jiān)趦x器外面鋪墊海綿等緩沖保護物，以免振動顛簸損壞儀器或降低儀器精度。

<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司

黃山二次壓降負載測試儀 測試步驟為了保證各測試項目的精度，必須嚴格按照測試步驟進行。壓降測試：步：將儀器上PT側的測試線和WH側的測試線均連接到被測計量裝置的PT出線端子處；（具體接線方法見后節說明）第二步：進入相應的自校界面（三線或四線）進行自校；第三步：在不關機的情況下，將儀器WH側的測試線用放線盤布線到被測計量裝置的表計的電壓接線端子；（具體接線方法見后節說明）第四步：進入相應的測試界面（三線或四線）進行測試；第五步：將測試結果打印出來，測試完成。六、使用方法1．三線壓降自校接線方法三線自校接線方法如圖十九。圖十九2．三線壓降測量接線方法三線壓降測量接線方法如圖二十。圖二十3．四線壓降自校接線方法四線自校接線方法如圖二十一。圖二十一4．四線壓降測量接線方法四線測量接線方法如圖二十二。圖二十二5．三線PT負荷測試方法三線PT負荷測試時，電壓線B相跟N相短接，鉗Ia、鉗Ic分別夾A相、C相電流，鉗Ib不夾。見圖二十三。圖二十三6． CT負荷測試方法CT負荷測試時，接線如下圖。見圖二十四。圖二十四7．四線PT負荷測試方法四線PT負荷測試時，鉗Ia、鉗Ib、鉗Ic、分別夾A相、B相、C相電流。見圖二十五圖二十五七、打印功能每做完一項試驗，按F4鍵均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時按下F4鍵也可將當前正在瀏覽的記錄中的數據打印出來。八、電池維護儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。九、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查接線是否正確。4．使用有地線的電源插座。5．不能在電壓和電流過量限的情況下工作。6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。

<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司
<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司

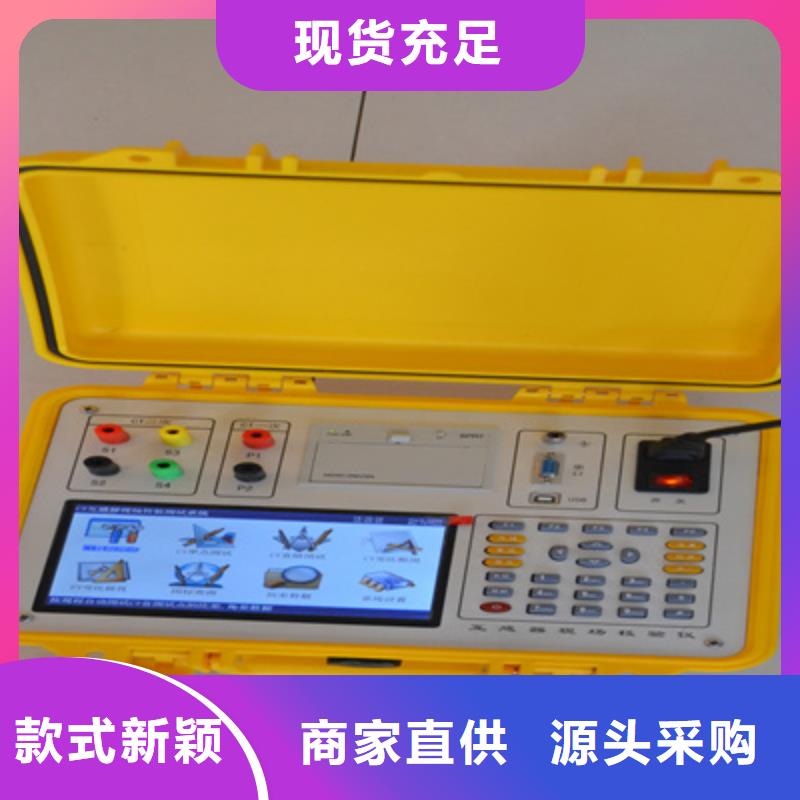

黃山二次壓降負載測試儀 主要技術指標環境條件溫度：－5℃～40℃相對溫度：＜95％（25℃）海拔高度：＜2500mm外界干擾：無特強震動、無特強電磁場2. 2 PT二次負荷測試時儀器主要技術指標1). PT二次負荷測試⊙導納測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電壓表頭：0.5％⊙電阻測量范圍：0.1Ω-50.0Ω⊙阻抗測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電流表頭：1％2. 3 CT二次負荷測試時儀器主要技術指標——阻抗測量范圍：0.1Ω—50.0Ω——阻抗測量準確度：X＝(2％×X＋2％×Y2個字)Y＝(2％×X＋2％×Y2個字)2個字——儀器的量化誤差電流表頭：1％第三章 面板說明①為充電接口②為充電中③為充電結束④為電量不足⑤為操作按鍵⑥為RS232通訊口⑦為鉗表電流輸入⑧PT側電壓輸入⑨液晶顯示器⑩為電源開關第四章 測試過程中需要注意事項4. 1 為了保證工作人員在現場試驗中的人身和電力系統發、供、配電氣設備的運行，必須嚴格執行DL409-1991《電業工作規程》。4. 2 電氣設備分為高壓和低壓兩種：高壓：設備對地電壓在250V以上者；低壓：設備對地電壓在250V及以下者；4.3 工作人員與帶電高壓設備的距離表1高壓設備帶電時的距離電壓等級（kV） 距離10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介紹a)CT負荷：測試CT二次負荷。b)PT負荷：測試PT二次負荷。c)升級接口：程序升級接口，不對用戶開放。d)數據中心：可以瀏覽數據，刪除數據。e)出廠時間：出廠時間 f)廠家設置：該設置不對用戶開放，

黃山二次壓降負載測試儀技術指標1、輸入特性電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）相角測量范圍：0~359.999°。頻率測量范圍：45~55Hz。2、準確度計量校驗部分：電壓：±0.05％（±0.1％）電流：±0.05％（±0.1％）（鉗形互感器±0.5％）有功功率：±0.05％（±0.1％）（鉗形互感器±0.5％）無功功率：±0.3％（±0.5％）（鉗形互感器±1.0％）有功電能：±0.05％（±0.1％）（鉗形互感器±0.5％）無功電能：±0.3％（±0.5％）（鉗形互感器±1.0％）頻率：±0.05％（±0.1％）相位：±0.2°3、電能質量基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.基波電壓和電流之間相位差的測量誤差：≤0.5°諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％三相電壓不平衡度誤差：≤0.2％4、工作溫度工作溫度：－10℃~ ＋40℃5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。6、標準電能脈沖常數標準電能脈沖常數：內置互感器常數（FL）＝10000 r/kW·h ，鉗型互感器常數（FL）：

<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司
優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司 <黃山>天正華意電氣設備有限公司

黃山二次壓降負載測試儀當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。表號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。

黃山二次壓降負載測試儀用來進行低壓計量用電流互感器變比的檢測，屏中首先給出接線提示：一次電流用C相鉗表進行測量，同時顯示出當前選擇的鉗表形式和檔位（用戶可根據被測互感器的實際電流情況選擇不同的鉗表，在不超量限的情況下盡可能的選擇接近的電流檔位），注意：鉗表的使用和參數設置中電流檔位的選擇一定要對應，否則會造成測試結果不正常的情況，例如：用戶使用口徑為50毫米的鉗表進行測量時，本應在100A【中鉗】和500A【中鉗】兩種量程中選擇，但用戶錯誤的選擇了400A【大鉗】或2000A【大鉗】中的一種，就會造成測試結果不正常；屏中還顯示一次側實測電流值、二次側實測電流值、測試變比值、測量夾角（通過夾角可判定互感器的一次側和二次側是否極性相同、是否相別一致；如果夾角為0°左右，則說明互感器一次和二次同極性且同相別；如果夾角為180°左右，則說明互感器一次和二次同相別但極性反；如果夾角為60°、120°、240°或300°左右的數值，則說明相別和極性都可能反）。（9）測試_485界面這個界面用來對全電子式多功能電能表進行485通訊接口正常與否和各個功能參數的測試；共分四屏，按F1可調出現場表各費率點及總的電能參數。圖十一、測試_485 電能按F2顯示各費率點及功率需量。圖十二、測試_485 需量按F3可調三相電壓、電流、有功功率、無功功率、功因數。圖十三、測試_485 電測按F4顯示現場表的工作狀態如近編程時間、需量清零時間、編程次數、需量清零次數、電池工作時間、電表日期、系統時間、需量周期、滑差時間、自動抄表日期等。圖十四、測試_485 狀態

<黃山>天正華意電氣設備有限公司 優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司

黃山二次壓降負載測試儀電壓幅值的大小與電壓矢量的長度成比例。電流幅值的大小與電流矢量的長度成比例。在界面的右側用數字顯示電壓，電流的幅值和相位，并且自動的判斷電壓相序和電流相序是否正確。用白色方塊表示幅值大小，相序無法判斷，用紅色方塊表示相序錯誤，用綠色方塊表示相序正確。所有矢量都是以UA為相位參考，界面如下圖所示：2、操作說明數據保持功能保持功能使屏幕上的參數測量值，矢量圖保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到三相伏安界面在本界面時，按下F1鍵，儀表回到三相伏安界面。切換到單路測試界面在本界面時，按下F4鍵，儀表跳轉到單路測試界面。切換到顯示設置界面在本界面時，按下F3鍵，儀表跳到顯示設置界面。在該界面下，可以實現矢量圖的角度正方向，零序位置，基準量角度，以及是否顯示UAUBUCIAIBIC矢量。界面如下圖所示。用←，→鍵移動到需要更改的項目，并用↑，↓鍵更改項目選項。由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12 點鐘方向或3 點鐘方向，基準量可以設為0°或330°。可以設置是否顯示UAUBUCIAIBIC.更改完參數設置后，可以按F3鍵，保存設置，另外也可按F2直接復默認設置參數，按F1鍵回到矢量圖界面查看設置的結果。

<黃山>天正華意電氣設備有限公司
優質的互感器智能一體化現場測試儀認準天正華意電氣設備有限公司 <黃山>天正華意電氣設備有限公司

黃山二次壓降負載測試儀退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。

黃山二次壓降負載測試儀液晶界面主機液晶顯示界面共十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。1．主菜單屏開機進入主菜單，主菜單圖四所示：圖三 主菜單主菜單共有十個可選項，分別為：參數設置、三線自校、三線壓降、四線自校、四線壓降、三線PT負荷、四線PT負荷、單相CT負荷、歷史數據、頻譜分析。當光標指向哪一個功能選項時，哪個選項的文字就變?yōu)榉窗罪@示，屏幕下面的藍條會出現此選項的相關功能說明。圖三界面中選中項為‘參數設置’功能，按上下鍵可改變光標指向的選項。此時，按鍵進入選中的功能顯示屏。屏幕右上角顯示系統時間和此產品的編號及生產日期，右下角顯示電池電量。2．參數設置屏參數設置屏共有五項參數可設：試品編號、當前溫度、當前濕度、設置日期、設置時間。試品編號，被測裝置的編號，在查閱歷史記錄的時候可作為區別；選中需要設置的參數項，按鍵進入設置狀態，輸入完畢后，按鍵完成設置。如：當前時間為2012年12月9日10時5分20秒，則選擇‘設置日期’、按鍵、輸入、按鍵，再選擇‘設置時間’、按鍵、輸入100520、按鍵確認完成時間設置。3．三線自校屏三線自校功能是在進行三相三線壓降測試前進行的精度自動校準功能，用來提高測試時的精度。在選中‘三線自校’功能后，按鍵進入‘三線壓降自校’屏，開始自校計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖四所示），計夠60次后測試完畢，顯示自校測試結果（如圖五所示）。
