黃山手持式超聲波局部放電檢測儀尊敬的用戶:感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前,請詳細閱讀使用說明書。該儀器用于探測中/高壓(MV/HV)設備中的局部放電源。如果沒有探測到放電,其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期,絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電,應立即通知對設備負責的相關單位。警告:?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當地規則。 ?附近有雷暴天氣時,不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時,請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許,請勿開啟儀器,這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時,應注意環境溫度和濕度,放在干燥通風的地方為宜,要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可,任何部分都不許以任何(電子的或紙質的)形式、方法或以任何目的而進行傳播。


<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司

黃山手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展,停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時,產生聲光電熱磁等物理現象。其中聲為超聲波,超聲波是20kHz以上的聲波,人耳聽不到,它以聲源為中心,以球面波的形式向周圍傳播。超聲波為機械波,不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法,紅外攝像儀、紫外攝像儀更易優先發現局放故障,因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量,在廣采眾長,降低用戶購買成本的原則指導下,研發出了手持式超聲波局部放電巡線儀裝置,填補了國內空白,適合在我國電力、鐵路、石化行業推廣,是狀態檢修的好幫手。二、功能及特點1、功能(1)本產品新增溫濕度顯示、GPS定位功能。(2)本產品有車載巡線功能,巡線速度為30邁左右 。(3)對運行變壓器、GIS等高壓一次設備不接觸掃描,發現并定位外部放電;(4)對變壓站開放(露天)設備帶電掃描,發現并定位各種放電(電暈、電弧、閃絡、爬電、斷線、拉弧等);(5)對運行中的高壓開關柜掃描,發現并定位局部放電、螺絲松動等故障;(6)發現并定位鐵塔上的絕緣子放電,露天電纜頭的爬電,地下電纜的局部放電;(7)在電力系統的交接及性試驗中,主變及GIS的局放試驗中,用該裝置配合局放儀使用,如有局部放電,可區分是內部放電還是外部放電,如是外部放電,可定位具體的放電點;(8)大型油漬式變壓器及GIS等生產廠家的出廠試驗中,該裝置在局放試驗中配合局放儀使用,如有放電,在局放儀的屏幕上不能看出是內部放電還是外部放電,用手持式巡線儀進行掃描。可很快發現并定位外部放電,如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗,用該裝置配合局放試驗儀使用,能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描,無論是內部放電還是外部放電,都能準而快地發現并定位;(9)大型機械設備軸承,因潤滑不良產生的機械故障,用該裝置可檢測并定位;(10)高壓密封氣體液體的泄漏檢測;

<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司

黃山手持式超聲波局部放電檢測儀 友情提示感謝您選用我司產品,本說明書介紹了局部放電檢測儀的檢測原理、使用方法和干擾排除,在初次使用時,請詳細閱讀,有助于您熟練地使用,確保檢測精度。2、產品介紹2.1概述局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象局部放電是絕緣老化的重要征兆和表現形式因此對局部放電的有效檢測對電力設備的經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后,提出了局部放電法(主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法)、電化學法和光學法等檢測方法。傳統的局部放電檢測儀其測量信號的響應頻率一般不超過1 MHz易受外界干擾的影響穩定性差,影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步,為超高頻檢測技術創造了條件,使其具有檢測頻率高、抗干擾性強和靈敏度高,得到高度重視。局部放電檢測儀,配置有五種傳感器,其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測;超聲波和UHF適用于對GIS的絕緣狀態進行檢測;使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析,判斷放電能量大小和可能部位,在電力、鐵路等得到廣泛應用。

<黃山>天正華意電氣設備有限公司
黃山有現貨的手持式超聲波局部放電定位儀公司 <黃山>天正華意電氣設備有限公司

黃山手持式超聲波局部放電檢測儀觸發模式:包含無觸發、自動、重復和單次四種選擇。觸發源:觸發源為高速采樣啟動的條件,當達到設定條件時設備內部高速AD轉換開始工作,否則處于等待狀態。有通道A、通道B、外部觸發,三種觸發源;觸發方式:上升沿觸發和下降沿觸發;觸發電平:觸發電平為量程的(%)百分比與放電閾值有關(外部觸發無效);遲滯觸發:遲滯觸發為量程的(%)百分比,可以增加采集的穩定性(外部觸發無效);預觸發:預觸發單位為(°)度(外部觸發無效);觸發光標:指明觸發位置圖6.11單位:單位有(mV)、(dBmV)和(pC);標準脈沖:校準脈沖的pC值;顯示方式:橢圓、正弦、直線和三維,其中三維三維圖(包含PRPD圖譜和PRPS圖譜);采樣率:ADC采集數據的速度;時基:窗口的時間;圖6.13濾波:濾波開關;濾波方法:濾波方法為常用的FIR濾波器;階數:濾波器的階數;低截止:低截止頻率;高截止:高截止頻率;圖6.14特殊功能:有測量、定位和長時采集三種功能;6.6 干擾處理打開設置面板,打開濾波(如圖6.15所示),可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率;可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成,將保存的數據自動填入實驗報告中,如果不需要生成實驗報告,可以不操作“保存數據”按鈕。存數操作:單擊 “保存數據”按鈕(如圖6.16所示),此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣,和《文件》->《保存數據》命令一樣)


黃山手持式超聲波局部放電檢測儀 自檢及系統信息儀器啟動后,系統會進行自檢,自檢完成后,顯示屏會顯示下列信息:?自檢測試結果-顯示加電自檢測試結果,顯示正常或失敗。如果儀器自檢失敗,則列出故障點,請根據故障類型相應處理,若無法處理,則應將儀器返廠修理。?設備型號—顯示設備型號名稱。?設備編號—顯示設備編號信息。?軟件版本號—顯示儀器上安裝的當前軟件的版本。?序列號—顯示當前儀器序列號另外開機后按【設置】→【系統信息】鍵進入系統信息界面,瀏覽系統信息。5.4軟件主窗口圖5-3系統軟件主窗口介紹圖?狀態信息—顯示當前測量的狀態:測量方式,測量模式,同步方式,運行狀態,USB狀態,時間,電池電量。?當前數據—顯示當前測量的數據:當前測量模式下的圖譜,背景值,峰值讀數,報警歷史,歷史讀數,報警指示等測量實時測量信息。?操作指示—顯示當前模式下按鍵所對應的操作,F1→【停止】,F2→【歷史】,F4→【設置】,↑↓→【幅值縮放】,←→ →【切換顯示】,取消←→【查看記錄】。5.5設置進入系統主界面后,按【設置】鍵進入設置界面,按或鍵選擇要修改的項目,選中項目后按或鍵對選中的項目進行修改。其中特殊項:設備名稱、任務編號和日期時間,對其進行修改時需按下述步驟:首先按或鍵選擇要修改的項目;然后按或鍵選擇要修改的具體位置,待修改位置光標閃爍后,按或鍵對該位置的值進行修改,修改完畢后按或鍵調整光標到沒有閃爍區域,按或鍵選擇要修改的其他項目。

<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司
黃山有現貨的手持式超聲波局部放電定位儀公司 <黃山>天正華意電氣設備有限公司

黃山手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用,GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看,絕緣故障始終是影響GIS可靠性的重要原因之一,局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障,極易造成設備故障,將破壞電力系統正常運行,給國民經濟和社會正常秩序造成不良影響。因此,實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗,采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術,實現信號放大、濾波、數據采集、數據處理、局部放電參數計算,圖譜繪制,試驗報告自動生成,從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發;設備輕巧、攜帶方便、測量快速、便于現場使用;界面友好、操作簡單、刷新速率高;功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害,且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析,可清楚的判斷該電力設備的運行狀態。


黃山手持式超聲波局部放電檢測儀TEV測量(主要檢測開關柜內部局部放電)1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條,將BNC端連接到主機CH1通道BNC頭上,SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機,點擊選擇CH1,將當前通道選擇到通道1上,單擊“MENU”菜單鍵,在菜單欄按F1鍵將“放電檢測”選擇為TEV,按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕,當按鈕顯示綠色燈亮時主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態,顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大,則顯示界面顯示的數值變為紅色,此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓,這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前,就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數,并取中間幅值的讀數作為背景測量的讀數。

<黃山>天正華意電氣設備有限公司
黃山有現貨的手持式超聲波局部放電定位儀公司 <黃山>天正華意電氣設備有限公司

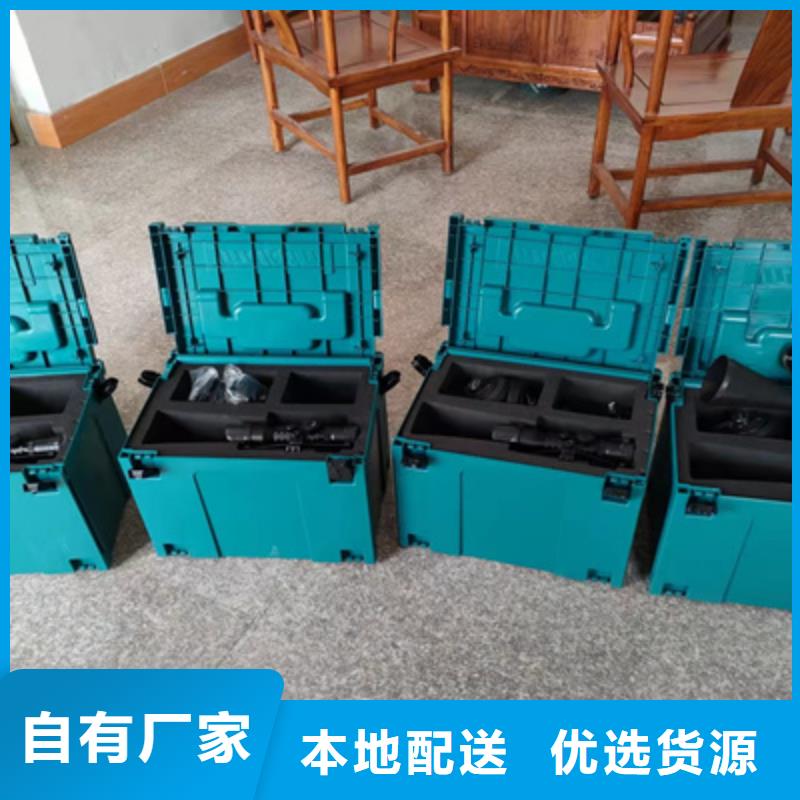

黃山手持式超聲波局部放電檢測儀特點(1)喇叭型聚能器,槍型外型,放可傳輸到后臺,手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。(2)具有車載巡線功能(3)溫濕度顯示,GPS定位功能。(4)信號接收范圍:遠可達50m。(5)信號放大倍數大、靈敏度高。(6)強度適中的綠色激光描準,陽光下人眼易跟蹤。(7)天線為雷達式軍用環焦天線,聚焦能力強。(8)顯示器可時時顯示波形,并可存儲有價值的波形。(9)定位準確,可靠,簡單實用。(10)功能強大,使用范圍廣,適用于電力系統,鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。(12)除對鐵路系統的變電站的放電進行巡檢定位外,特別適合鐵路電力系統的接觸網的各種絕緣及連接故障,查找及定位。詳見后面說明。(13)先進,狀態檢修的好幫手。三、技術指標結構喇叭聚能手持式電路系統具有抗干擾濾波的模擬電路及數字電路頻率范圍異常超聲波信號都有的40Hz(窄頻傳感器)顯示16×2液晶顯示并有背光存儲可覆蓋存儲99次顯示波形天線喇叭型聚能器電池鋰電池操作溫度-10℃~50℃探頭接觸式探頭,非接觸式探頭耳機 豪華噪音衰減耳機,可配合使用帽指示dB值,頻率,電池狀態靈敏度可檢測-40dB的放電量 (峰峰值1mv時為0dB)尺寸鋁制便攜箱55×47×20cm重量主機:1.5Kg 全套:8Kg四、結構:

<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司

黃山手持式超聲波局部放電檢測儀測量注意事項主機開啟后,確保TEV傳感器處在離開金屬體的自由空間中,否則會影響自檢。選擇TEV模式。為了進行測量,應該使TEV傳感器垂平行與在其上面要進行測量的金屬體接觸。如果儀器處在連續測量模式,則應該立即顯示讀數,但是一旦TEV傳感器從金屬體上拆下后讀數就不再在顯示屏上繼續顯示。如果是在單次測量模式,則一旦按下按鈕,在這種模式下,讀數會保留顯示在顯示屏上。如需要確保一致性,可以重復測量幾次。對于開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。斷路器以及其它中高壓開關儀器的位置都要記錄下來,因為如果這些儀器處于斷開的位置,則某些部件就不會帶電,因此這些部件上不會測到讀數。記錄每一個位置上的組讀數。但是如果測到的幅值比背景干擾水平高出10dB,本身幅值大于20dB時,應該連續記錄三組以上讀數。6、保存使用手持式局放測試儀進行檢測,若想保存當前檢測到的放電信號時,需準備一個U盤進行存儲圖形。保存圖片:單擊”SAVE/RECALL”,打卡保存/調出菜單欄,單擊“圖片”對應的F5按鍵進行存儲,此時的放電信號將被存儲到U盤。檢測結束后,將U盤插入電腦,可將檢測時存儲的放電信號波形打開。

<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司 黃山有現貨的手持式超聲波局部放電定位儀公司 <黃山>天正華意電氣設備有限公司

黃山手持式超聲波局部放電檢測儀尊敬的用戶:感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前,請詳細閱讀使用說明書。該儀器用于探測中/高壓(MV/HV)設備中的局部放電源。如果沒有探測到放電,其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期,絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電,應立即通知對設備負責的相關單位。警告:?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當地規則。 ?附近有雷暴天氣時,不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時,請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許,請勿開啟儀器,這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時,應注意環境溫度和濕度,放在干燥通風的地方為宜,要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可,任何部分都不許以任何(電子的或紙質的)形式、方法或以任何目的而進行傳播。


黃山手持式超聲波局部放電檢測儀TEV測量(主要檢測開關柜內部局部放電)1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條,將BNC端連接到主機CH1通道BNC頭上,SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機,點擊選擇CH1,將當前通道選擇到通道1上,單擊“MENU”菜單鍵,在菜單欄按F1鍵將“放電檢測”選擇為TEV,按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕,當按鈕顯示綠色燈亮時主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態,顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大,則顯示界面顯示的數值變為紅色,此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓,這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前,就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數,并取中間幅值的讀數作為背景測量的讀數。

<黃山>天正華意電氣設備有限公司

黃山手持式超聲波局部放電檢測儀定位功能打開設置面板,將《特殊功能》改為定位,會出現圖6.26的面板,波形顯示區域會多出兩個藍色的游標(如圖6.27),拖動游標,然后會自動將兩個游標間的時間差顯示到定位面板的《測量時差》一欄中。,可以手動天道對應的位置,也可以勾《選自動填入》,然后點擊對應的位置,就會自動將數字測量時差的值填入。說明:測量位置是以4*4的網格為坐標系,左上角為原點坐標,中間的9個點分別對應面板中的9個位置。設置填好9個位置的時差并設置好參數,點擊計算就可的出放電點的空間位置坐標。圖6.26圖6.276.10 長時采集功能打開設置面板,將《特殊功能》改為長時,會出現圖6.28的面板,設置好參數點擊應用即可,該功能可以連續采集長時間的波形圖6.28七、注意事項7.1使用儀器之前,請仔細閱讀本使用說明書;7.2當實驗使用到超聲波傳感器時,請在傳感器陶瓷基板端涂抹超聲耦合劑,再吸附在被測設備外殼上,以便更好的采集信號;7.3在試驗過程中,不同的傳感器測量時,應在“參數設置”項中正確設置參數,以確保測量準確;7.4在儀器使用過程中,設備需輕拿輕放,避免磕碰;7.5實驗完畢后,請及時對主機進行充電,方便下次使用;7.6關閉儀器時請使用軟關機,并不需要其他特別的操作。

<黃山>天正華意電氣設備有限公司
黃山有現貨的手持式超聲波局部放電定位儀公司 <黃山>天正華意電氣設備有限公司

黃山手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板,具有恒流充電、過充、過放保護和過流保護功能,有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1)TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號,該傳感器可吸附于開關柜表面,使用方便,外形如圖2:圖2 TEV傳感器2)HFCT傳感器將設備的接地線穿過HFCT傳感器,接地線傳播的局部放電信號耦合到該傳感器,輸出相應的電流信號,其外形如圖3:圖3 HFCT傳感器3)超聲波傳感器a)、將該傳感器通過涂抹在其底部的耦合劑,緊貼被測設備表面,檢測密閉設備內部的超聲波信號,其外形如圖4:圖4 接觸式超聲波傳感器b)、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電;圖5 非接觸式超聲波傳感器4)UHF傳感器將傳感器放置在被測設備盆式絕緣子表面,拾取超高頻局部放電信號,其外

<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司
<黃山>天正華意電氣設備有限公司

黃山手持式超聲波局部放電檢測儀該儀器用于探測中/高壓(MV/HV)設備中的局部放電源。如果沒有探測到放電,其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期,絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電,應立即通知對設備的負責的相關單位。警告:局部放電測試儀僅用于接地電位。·檢測電氣設備時,在啟用探頭之前應該確保電氣儀器金屬外殼接地。 ·始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ·嚴格遵守當地規則。 ·附近有雷暴天氣時,不得進行測量。 ·電路通電后,不得實施測量。 ·切勿在測試過程中以機械方式(比如晃動或敲擊)、電氣方式(比如增加電壓)或物理方式(比如加熱)來干擾設備。·不得在爆炸環境中操作儀器或附件。 ·電池充電器內部具有市電交流電壓。 ·該裝置不屬于用戶自己維修的裝置,如果需要維護與修理,請聯系本公司進行維修。1.概述1.1.系統介紹局部放電檢測儀可配合使用特高頻傳感器、TEV傳感器、聲電組合傳感器、超聲傳感器和寬頻帶電流互感器(HFCT)在線檢測變壓器、高壓開關柜、GIS、電纜接頭等高壓設備的局部放電情況。攜帶方便、測量快速,抗干擾能力強,便于現場使用。其配置軟件具有實時波形圖、峰值顯示、定位等功能,軟件也可以詳查分析某個相位波形,窗口隨意放大和縮小,也可以對該段數據進行頻譜分析,分析放電波形的頻譜含量,使放電波形之間更具可比性,統計分析試驗數據,減少試驗中非穩定性因素對試驗結果的影響。本儀器采用自動或手動記錄保存試驗數據和瞬態放電波形,提供后期數據分析參考。

黃山有現貨的手持式超聲波局部放電定位儀公司

黃山手持式超聲波局部放電檢測儀 自檢及系統信息儀器啟動后,系統會進行自檢,自檢完成后,顯示屏會顯示下列信息:?自檢測試結果-顯示加電自檢測試結果,顯示正常或失敗。如果儀器自檢失敗,則列出故障點,請根據故障類型相應處理,若無法處理,則應將儀器返廠修理。?設備型號—顯示設備型號名稱。?設備編號—顯示設備編號信息。?軟件版本號—顯示儀器上安裝的當前軟件的版本。?序列號—顯示當前儀器序列號另外開機后按【設置】→【系統信息】鍵進入系統信息界面,瀏覽系統信息。5.4軟件主窗口圖5-3系統軟件主窗口介紹圖?狀態信息—顯示當前測量的狀態:測量方式,測量模式,同步方式,運行狀態,USB狀態,時間,電池電量。?當前數據—顯示當前測量的數據:當前測量模式下的圖譜,背景值,峰值讀數,報警歷史,歷史讀數,報警指示等測量實時測量信息。?操作指示—顯示當前模式下按鍵所對應的操作,F1→【停止】,F2→【歷史】,F4→【設置】,↑↓→【幅值縮放】,←→ →【切換顯示】,取消←→【查看記錄】。5.5設置進入系統主界面后,按【設置】鍵進入設置界面,按或鍵選擇要修改的項目,選中項目后按或鍵對選中的項目進行修改。其中特殊項:設備名稱、任務編號和日期時間,對其進行修改時需按下述步驟:首先按或鍵選擇要修改的項目;然后按或鍵選擇要修改的具體位置,待修改位置光標閃爍后,按或鍵對該位置的值進行修改,修改完畢后按或鍵調整光標到沒有閃爍區域,按或鍵選擇要修改的其他項目。

<黃山>天正華意電氣設備有限公司 黃山有現貨的手持式超聲波局部放電定位儀公司

黃山手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板,具有恒流充電、過充、過放保護和過流保護功能,有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1)TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號,該傳感器可吸附于開關柜表面,使用方便,外形如圖2:圖2 TEV傳感器2)HFCT傳感器將設備的接地線穿過HFCT傳感器,接地線傳播的局部放電信號耦合到該傳感器,輸出相應的電流信號,其外形如圖3:圖3 HFCT傳感器3)超聲波傳感器a)、將該傳感器通過涂抹在其底部的耦合劑,緊貼被測設備表面,檢測密閉設備內部的超聲波信號,其外形如圖4:圖4 接觸式超聲波傳感器b)、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電;圖5 非接觸式超聲波傳感器4)UHF傳感器將傳感器放置在被測設備盆式絕緣子表面,拾取超高頻局部放電信號,其外
