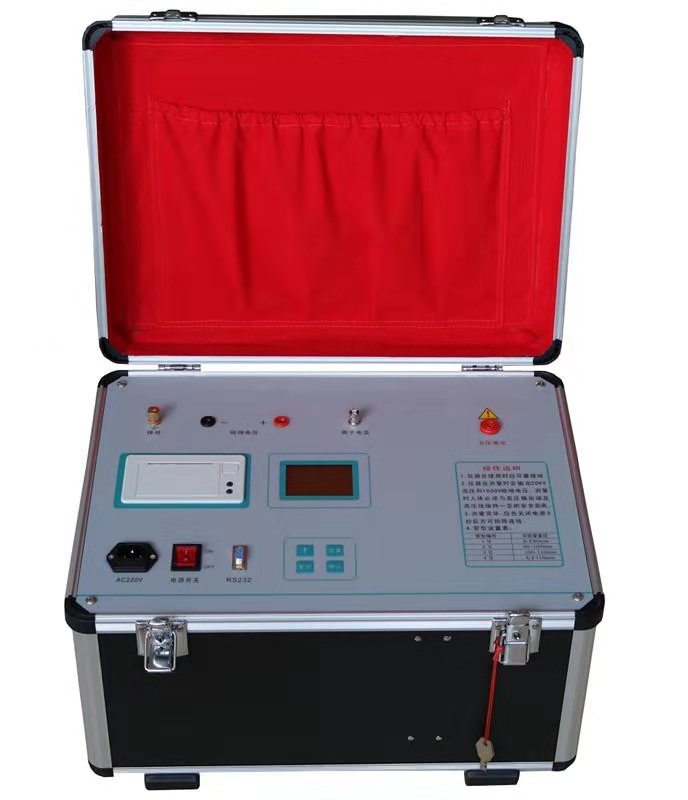

黃山真空度開關測試儀復位鍵：用于測量完后的整機復位。按【復位鍵】，儀器回到初始狀態。如測量時選擇錯誤，可隨時按【復位鍵】，重新選擇。13、打印機：用于打印測試的數據。S/L鍵為進退紙鍵；POW為電源指示燈。打印紙用完后，按住上蓋的兩邊卡扣，打開上蓋，拿出紙卷，裝入新紙。14、接大地：用于與大地相接。以減少靜電影響。第六章 操作說明1、接線說明讓滅孤室兩觸頭處于分開狀態，然后繞上磁控電圈，再把磁控線圈的兩個插頭插到磁控電流輸出的兩個紅黑插頭上。另外，高壓線與離子線分別接在真空泡的兩個觸頭上（動、觸頭不分）。2、按鍵說明面板上所有的按鍵，若其上的小指示燈亮則表示按鍵有效，反之，則無效。若該鍵有效時，再按該鍵，則指示燈滅，該鍵處于無效狀態。3、測試步驟方法3.1開機檢查接線正確后，方可開機。將儀器面板上的電源開關鍵按向“開”位置，數碼顯示屏的首位即出現“P”字，經校驗(3.2步驟)正常后 說明儀器運行正常，預熱5分鐘后便可進行測量.3.2儀器檢查執行該功能，校驗儀器及自檢功能。順序按【選擇鍵】、【校驗鍵】、【測量鍵】，使其有效。使用上下鍵調節檢查參數（管型顯示處）3.2.1選擇參數1～3采樣放大器檢查：調至1時，顯示值均0.000---9.000×10-6之間；調至2時，顯示值均0.000---9.000×10-5之間；調至3時，顯示值均0.000---9.000×10-4之間；3.2.2選擇參數4充電控制檢查：調至4時，充電回路接通，終將電容電壓控制在350V。

黃山真空度開關測試儀當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（2.3E-03Pa即為0.0023Pa）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱；謝謝合作！

黃山真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

黃山真空度開關測試儀一般結構要求。6.1.1真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有性的出廠編號。6.1.2用以裝配真空斷路的真空滅孤室內的氣體壓力應低于1.33×10-3Pa6.1.3真空斷路的允許貯存期不短于15年。（以下內容從略。）附錄B：中華人民共和國行業標準10～35KV戶內高壓真空斷路器DL403－91訂貨技術條件1范圍范圍1.1 適用范圍本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。1.2 引用的標準真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：GB3309《高壓開關設備常溫下的機械試驗》；GB311.1《高壓輸變電設備的絕緣配合》；GB11022《高壓開關設備通用技術條件》；GB763《交流高壓電器在長期工作時的發熱》；GB2421～2424《電工電子產品基本環境試驗規程》；GB2706《交流高壓電器動、熱穩定試驗方法》；1.3 使用環境條件（以下內容從略）。2額定參數（中間內容從略）。中華人民共和國能源部1991－03－06批準 1991－08－01實施2.13真空開關管（即滅孤室）的有效期15～20年。在允許期之末，真空開關管的真空度不得大于6.6×10-2Pa。注：有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。2.14額定參數配合（以下內容從略）。黃山真空度開關測試儀3結構和技術要求（以下內容從略）。4試驗項目、試驗方法與檢驗規則（中間內容從略）。4.14.5儲存期的檢查在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn＋1由下式計算儲存期T（a）tn值根據需要確定，但不得少于7d。注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。5出廠檢驗（以下內容從略）。6標志、包裝、運輸和保管（以下內容從略）。

黃山真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
