黃山變壓器容量特性測試儀圖十九 單相短路結果圖4.4.4三相短路a) 為確保儀器測量數據的準確度，施加于測試電路的電流必須大于50％額定電流。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。c)按照接線圖接線，做負載實驗時變壓器的非加壓側的三個出線端人工短連接。d)接線無誤后，如使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊，或使用外部按鍵時按‘確認’按鍵，‘開始測試’按鈕轉換成‘測試中...’按鈕，施加電流電壓，等待數據穩定后，人工按鍵結束測試。使用觸摸功能時在彩色液晶上的‘測試中...’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，結束測試，測試儀自動給出測試的結果。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。

黃山變壓器容量特性測試儀三相空載正確設置了特性參數后，再進行三相空載的測試功能。圖十六 三相空載接線圖a)對于電壓或者電流超過儀器量程的，要經過PT或CT來測量變壓器的空載損耗，在參數設置界面正確設置PT變比以及CT變比值。b)接線無誤后，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，則接通三相可調交流電源到400V左右，點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后再次點擊界面按鍵，或者直接按外部按鍵‘確認’按鍵，測試儀可自動計算出實際的空載損耗數據。 c)三線空載屏分別顯示出當前各相的實際電壓、電流、功率，以及校正后的空載電流百分比Io％、校正后的空載損耗（非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。 圖十七 三相空載結果圖4.4.3 單相短路a)為確保儀器測量數據的準確度，變壓器的A、B、C各相做單相短路試驗時，施加于測試電路的電流必須大于50％額定電流。b)正確設置了特性參數后，再進行單相短路的測試功能c)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。d)測量步驟步，黃色測試鉗子夾在變壓器高壓側的A相接線柱，紅色測試鉗子夾在變壓器高壓側的B相接線柱；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相交流電源，施加于測試電路的電流必須大于50％額定電流。點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后按‘A相測試’鍵此時完成A相測試。第二步，黃色測試鉗子夾在變壓器高壓側的B相接線柱，紅色測試鉗子夾在變壓器高壓側的C相接線柱；接通單相交流電源，待數值穩定后按‘B相測試’鍵此時完成B相測試。第三步，黃色測試鉗子夾在變壓器高壓側的C相接線柱，紅色測試鉗子夾在變壓器高壓側的A相接線柱；接通單相交流電源，待數值穩定后按‘C相測試’鍵此時完成C相測試。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。

黃山變壓器容量特性測試儀各項參數的具體說明如下：?電流檔位：電流量程的選擇，包括5A和100A兩檔。?PT變比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如：采用10kV/400V時，設置為25。?CT變比：當被測電壓或電流超過本儀器的測量范圍時，需要外接電壓、電流互感器擴展量程進行測試。此時需要根據外接電流互感器的變比值進行此參數的設置。例如：采用100A/10A的電流互感器時，設置為10。?高額定電壓：被測變壓器的高壓側額定電壓，單位kV；?低額定電壓：被測變壓器的低壓側額定電壓，單位kV；?高壓直阻：被測變壓器的高壓側繞組的直阻值，取3個線電阻平均值；?低壓直阻：被測變壓器的低壓側繞組的直阻值，取3個線電阻平均值；?校正指數：數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9~2。?當前溫度：當前溫度：輸入當前的被測變壓器的本體溫度；?校正溫度：用于對測試結果做溫度校正，國標要求變壓器的短路損耗應在溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，因此當前溫度的準確直接影響容量的判斷結果。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器（S7-S25）、國標干式配電變壓器（13標準SCB9-13）、國標干式配電變壓器（20標準SCB12/14/18/15/17/19）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓。?設定容量：被測變壓器的額定容量值，單位kVA；接線方式：指被測變壓器的內部接線方式（即聯結組別）

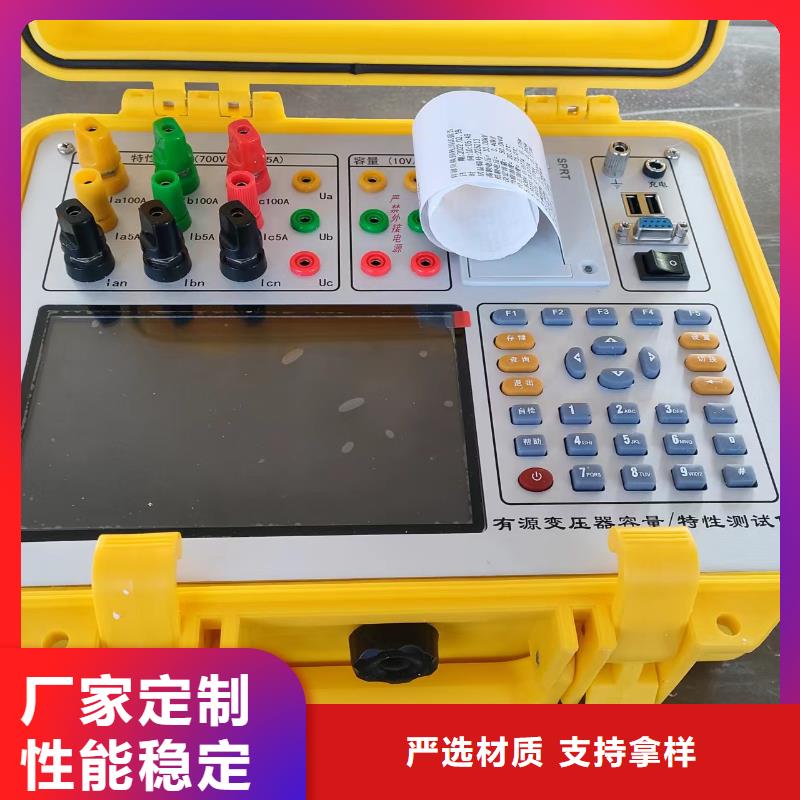

黃山變壓器容量特性測試儀功能特點1、可測量各種配電變壓器的容量，無源測量，方便、準確。2、內部自帶電源、自動產生三相大功率測試電源。3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。6、可測量電壓和電流的諧波含量和總諧波失真度。7、可進行簡單的矢量分析，繪制矢量圖。8、顯示各電參量的波形圖，做為示波器使用。9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。10、電流量程分高低檔，可保證100A測量范圍，小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。11、容量測量范圍：20kVA~800000kVA（三相變）5kVA~100000kVA（單相變）12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。15、測試結果存儲功能，可存儲200組容量測試數據。

黃山變壓器容量特性測試儀尊敬的顧客感謝您使用本公司生產的變壓器材質分析儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。
