黃山直流高壓發生器產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 電壓測量精度數顯表 ±(1.5％讀數±2個字)電流測量精度數顯表 ±(1.5％讀數±2個字)波紋系數≤2％電壓穩定度隨機波動，電源電壓變化±10％時≤1％過載能力空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力被試品電容量無限制可用1.5倍的額定電流充電結構特點環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.四、產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．數顯電壓表：數字顯示直流高壓輸出電壓。

黃山直流高壓發生器 直流高壓一體化發生器青島天正華意電氣設備有限公司一、用途本產品為電力電纜故障檢測用高壓沖擊電源?？蛇m配各種型號的電纜故障測試儀使用。操作極為方便，便于野外現場測試。是各大型企業、廠礦、電力部門必不可少的檢測用設備，是傳統檢測設備的換代產品。二、產品特點1.集成一體化設計。操作簡便、搬運方便，提高了性、可靠性和穩定性。2.采用新型電動調壓器及新型PT，使儀器具有輸出功率大、控制方便等特點；3.獨特的球隙控制設計，用戶使用遙控器方便地調整球隙間距，給出參考電壓（1MM ≈3KV），極大地方便客戶使用。4.采用全遙控器操作，更加方便，按鍵少，操作簡便、直觀、。5.具有高壓脈沖電流取樣輸出，方便用戶使用。6.高壓放電電壓顯示，采用常用指針表頭，顯示穩定直觀。7.具有高壓工作指示燈，提醒用戶當前狀態，提高使用性。

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山

黃山直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山
耐壓測試儀黃山 <黃山>天正華意電氣設備有限公司

黃山直流高壓發生器 安 全 警 告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。數據管理在主監測界面時，按【向上】鍵或者【確定】鍵進入【數據管理】界面。包括直流報警信息、紋波報警信息、交流報警信息、系統參數設置、清空直流數據、清空紋波數據、清空交流數據、系統數據設置等子界面，如圖7所示。圖7 數據管理界面進入相應子界面可以進行對應數據管理操作，按【向上】或者【詳細】鍵選擇對應子界面，然后按【確定】鍵進入子界面。在直流報警信息、紋波報警信息和交流報警信息子界面里分別可以查詢直流報警、紋波報警和交流報警歷史數據。在系統參數設置界面可以對系統參數進行設置，在系統時間設置界面可以對日期和時間進行設置。在清空直流數據、清空紋波數據和清空交流數據子界面里分別可以對直流報警、紋波報警和交流報警歷史信息進行，

黃山直流高壓發生器 故障檢查與處理現 象原 因處 理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 2節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜 1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻 1根9 微安表 1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

<黃山>天正華意電氣設備有限公司

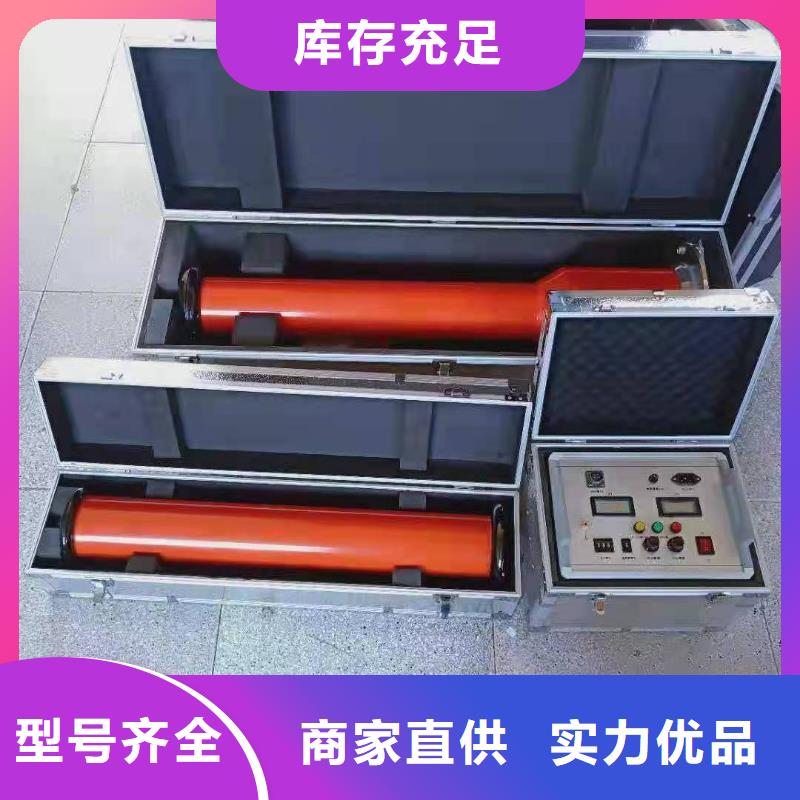

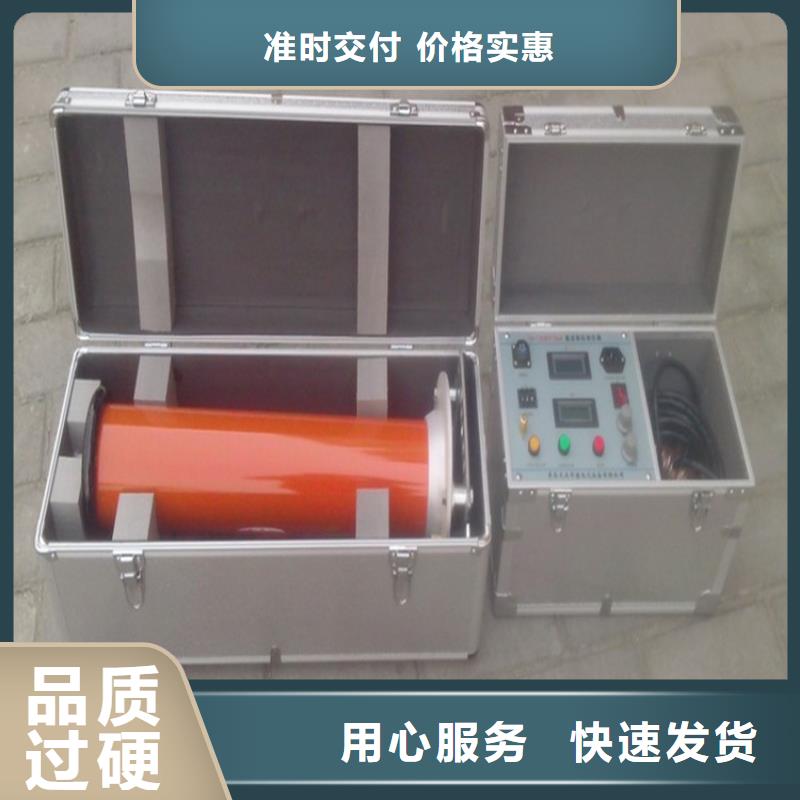

黃山直流高壓發生器數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。12. 提手。13.一節使用或二節使用測量轉換開關。（2）．雙節倍壓筒示意圖 1．高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2．均壓球3．第二節倍壓筒體4．一二節倍壓筒連接法蘭 5．節倍壓筒體6．底座7．接地端子8. 中頻輸入五、操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山
耐壓測試儀黃山 <黃山>天正華意電氣設備有限公司

黃山直流高壓發生器試驗完畢，將電壓調節旋鈕調到起點，間隙球調回到零點，聽到啪的一聲，這是正常的放電現象，電壓表頭電壓也會快速的降下來到0.3KV左右，這時我們再通過放電棒點在高壓電纜處進行再次放電，電壓表的電壓會降至0V，保持幾秒鐘，就可以的拆除測試線了。5、做電纜故障試驗時，先用電纜故障測距儀測出故障點距離，然后啟動高壓電源進行沖擊故障，當間隙球有節奏的產生放電現象，控制在3-5秒放一次電，這時要停止高壓輸出，等待測試人員到故障點附近時，再進行高壓沖擊試驗。六、使用與維護1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。2、儀器保存在干燥處，長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。七、配件清單1、30KV高壓輸出線 1根2、AC220V電源線 1根3、50KV放電棒 1支4、接地線 1根單位名稱：青島天正華意電氣設備有限公司司地址：青島平度市李園街道辦事處平安路2號

黃山直流高壓發生器全量程采用單片機平滑調壓，升壓速度可根據試驗要求調整。升壓電路零起升壓，過壓過流以及試驗時間可任意設定專設氧化鋅避雷器試驗菜單選項，特別適用氧化鋅避雷器0.75UDC1mA直流泄漏試驗專設階段耐壓試驗菜單選項，可一鍵式按試驗規程完成電力電纜直流試驗項目試驗過程中自動記錄電流值的波動變化，并能將結果顯示在屏幕上，特別方便進行數據分析。倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強?？勺詣哟鎯?00次試驗數據，可打印可查詢。儀器自帶萬年歷和時間功能，實驗結果查詢和打印時可顯示時間和日期。增加了急停按鈕，在試驗出現異?；蚓o急情況時可人工干預，提高試驗安性。2．技術參數：輸出電壓：60kV\120kV\200kV\300kV\400kV\500kV\600kV輸出電流：2mA\3mA\5mA\10mA測試精度：±1.0％（讀數±2個字)紋波系數：≤1％電壓穩定度：隨機波動，電源電壓變化±10％時≤1％過載能力：空載電壓可超出額定電壓10％使用10分鐘充電電流為1.5倍額定電流工作方式：間斷使用，一次連續時間長為30分鐘工作環境：電源：單相交流50HZ 220V±10％溫度： 0~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下四、產品結構（1）控制箱面板結構（2）．倍壓筒結構示意圖 1．高壓引出接線柱（可連接微安表或限流電阻） ．倍壓筒頂蓋3．倍壓筒體4．接地端子 5．中頻輸入連接端子6．底座

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山 <黃山>天正華意電氣設備有限公司

黃山直流高壓發生器 故障檢查與處理現 象原 因處 理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 2節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜 1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻 1根9 微安表 1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

黃山直流高壓發生器.設置完成后，點擊“進入試驗”，進入下一屏，顯示如下：4.點擊“開始測試（停止）”按鈕，設備開始升壓，此時電源指示燈紅燈滅，高壓指示燈綠燈亮，表示系統正在加高壓。試驗人員只需關注試驗電壓和試驗電流的讀數即可。試驗如果異常，再次點擊“開始測試（停止）”按鈕一次，可結束試驗。5.高壓升至所設耐壓電壓設備自動停止升壓，此時蜂鳴器會報警一次，設備開始倒計時讀秒，時間降為零時自動關斷高壓輸出。6.試驗過程中如出現因為過壓或過流時，設備會自行關斷高壓輸出，相應過電壓或過電流框內紅字會顯示數據，試驗人員可由此判定關斷原因。7.升壓過程中，試驗人員可隨時點擊“暫停/繼續”用于觀察試驗數據。也隨時可按面板上面“急?！卑粹o結束試驗。8.試驗結束，屏幕自動跳轉至結果顯示，方便試驗人員分析判斷數據或保存數據，其結果顯示格式如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。10.對高壓進行充分放電，在高壓輸出端掛上地線一段時間再拆線結束本次試驗。三、階段試驗1．設備屏點擊“階段試驗”選項，設備可進行階段試驗項目，即高壓分成幾個階段升壓，每個階段都可按需要預置停留時間，顯示如下圖進入階段耐壓參 數設置1。2.點擊方框，根據整個試驗的電壓和電流設定保護電壓和保護電流值，設置完成點擊繼續進入下一屏進入階段耐壓參數設置2：3.此時可進行階段耐壓試驗參數的設置，設置每階段電壓值，耐壓時間值，并點擊后面的選中按鈕，一共可分成六個階段。

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山

黃山直流高壓發生器 直流高壓一體化發生器使用說明書青島天正華意電氣設備有限公司“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。操作步驟：1、正確接線，接地線要可靠。2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至小位置（否則不能啟動）。3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。4、關機時，先將電壓調節至小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。 一份

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山
<黃山>天正華意電氣設備有限公司

黃山直流高壓發生器試驗完畢，將電壓調節旋鈕調到起點，間隙球調回到零點，聽到啪的一聲，這是正常的放電現象，電壓表頭電壓也會快速的降下來到0.3KV左右，這時我們再通過放電棒點在高壓電纜處進行再次放電，電壓表的電壓會降至0V，保持幾秒鐘，就可以的拆除測試線了。5、做電纜故障試驗時，先用電纜故障測距儀測出故障點距離，然后啟動高壓電源進行沖擊故障，當間隙球有節奏的產生放電現象，控制在3-5秒放一次電，這時要停止高壓輸出，等待測試人員到故障點附近時，再進行高壓沖擊試驗。六、使用與維護1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。2、儀器保存在干燥處，長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。七、配件清單1、30KV高壓輸出線 1根2、AC220V電源線 1根3、50KV放電棒 1支4、接地線 1根單位名稱：青島天正華意電氣設備有限公司司地址：青島平度市李園街道辦事處平安路2號

耐壓測試儀黃山

黃山直流高壓發生器電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。必要時用外接高壓分壓器比對控制箱上的電壓。11.試驗完畢，降壓，關閉電源。

<黃山>天正華意電氣設備有限公司 耐壓測試儀黃山

黃山直流高壓發生器 系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
