黃南大電流發生器 溫升長時間試驗裝置系統，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，◆采用美觀大方的PVC面板◆直接顯示一次電流，便于試驗觀察及記錄。◆測量精度高 0.5級◆功率大、體積小、帶負載能力強◆體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按1.25A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按做溫升(30分鐘-24小時)應按長期工作溫升配制。（6）為了保證電機使用壽命，設備輸出數值與設定數值偏差±8A時，默認數值達到指定電流不會繼續調節.二、技術特征1.名稱和分類（1）名稱：TH-DL1500A溫升長時間試驗裝置系統。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南

黃南大電流發生器 說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。2.接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.啟動后，主接觸器吸合，調壓器自動調整，直到顯示電流達到或接近目標電流。4.當電流升至設定值時，計時器會自動計時，達到設定時間，系統會報警并自動下降，直到調壓器回到零位。5.試驗過程中若需要停止或出現異常現象，按一下“急停”鍵，系統將自動歸零，并切斷輸出。6.試驗過程中，如發生異常或過電流時，系統將啟動保護，直接切斷輸出，調壓器自動回零。七、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。八、簡要的故障排除故障現象 原因分析 排除方法 備注開機無任何顯示 1)電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替2)設備內部保險管未安裝好或開路 重新安裝保險管或更換保險管 輸出電壓達不到額定值 1)輸入電壓不相符 按上的電壓 2）顯示上有無電流指示 是否顯示值大于整定值 無電流指示 1)設備內部插件松動 檢查設備，排除故障 2)試驗回路有開路故障 檢查試驗回路排除開路故障 九、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流380V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南

黃南大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修

<黃南>天正華意電氣設備有限公司
三路變壓器直流電阻測試儀黃南 <黃南>天正華意電氣設備有限公司

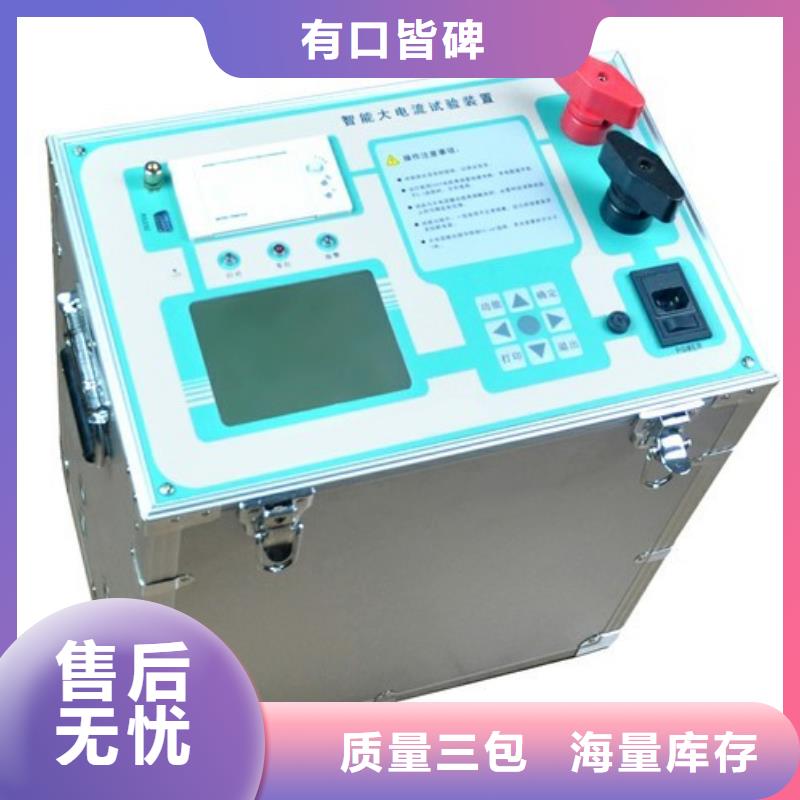

黃南大電流發生器.說明：表內的技術參數為單相大電流發生器的參數，如果需要的是相同型號的三相大電流發生器，則輸出容量都要相應的×3，電源電壓為380V、輸入電源相數為三相四線。四、試驗接線圖1整體式接線圖圖1 接線示意圖2．分體式接線圖圖2 接線示意圖五、面板功能說明圖3打印機打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕按印試驗結果RS232RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。指示燈： 由啟動燈、零位燈、報警燈三個燈組成，啟動燈和報警燈是高亮七彩燈。操作提示： 有一些簡短的提示語句和安裝接線圖。鍵盤 由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。電源開關： 工作電源，帶通電指示燈。六、操作步驟說明（1）開機使用開機處于“歡迎界面”如圖4：圖4 歡迎界面根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”圖5 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖6:圖6 主界面動態顯示區：一直處于采集信號，顯示輸出電流。結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或輸出電流、耐流時間或沖擊時間等。設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。信息顯示區：顯示試驗過程中的試驗狀態和提示信息。試驗操作區：選擇設置、試驗、回零命令。

黃南大電流發生器主要功能特點：1）內置高配置工控機，采用可編程控制器西門子S720PLC作為中心處理器，對交流信號進行實時掃描實現監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。2）進口PC機17英寸真彩大液晶觸摸工業平板電腦操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統，配有4個USB口，輕松外掛U盤、打印機等多種設備。并可可以通過鼠標接口直接操作。提供RS232和RS485兩種通訊接口選擇，可與后臺計算機連接，通過RS232接口可以直接與電腦PC機通訊，可以打印曲線，提供電腦通訊軟件；實現數據分析和溫度曲線打印；4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南
三路變壓器直流電阻測試儀黃南 <黃南>天正華意電氣設備有限公司

黃南大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

黃南大電流發生器輸入交流50Hz，380V±10％。額定總容量：210KVA2）可三相平衡輸出0―7000A交流大電流，三相電流不平衡系數小于0.5％；各電流均可平滑平穩連續可調，精度高于0.5級；3）輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，各相相交角度120度。4）輸出電流方式：真有效值連續可調輸出電流范圍內電流的度及穩定度，且同時保證在溫升上限臨界值24小時運行。5）電流穩定度： 0.5％，電流顯示真有效值三相平衡度簡單易操作 溫度：0-300℃ 精度：1℃6）電流波形失真 THD 1％ 設計標準遠遠高于國標《GB14048.2-14》。7）保護設置 過流、過壓、超溫報警系統8）絕緣耐壓 1800/AC 1min 絕緣等級：B級3：整套系統配置清單：序號 主要部件（原材料）名稱 型號規格 數量 注明元件的型號、廠家、產地、國別1 電動柱式調壓器 TH-T160 3臺 TH-T1000天正華意定制、青島、中國2 微調調壓器 TH-TC5 3臺 TH-TC5天正華意定制、青島、中國3 多磁通干式變壓器 TH-S160 3臺 TH-S1000天正華意定制、青島、中國4 微調變壓器 TH-S05 3臺 TH-S05天正華意定制、青島、中國5 微機控制監測系統 TH-K1000 1臺 TH-K1000天正華意定制、青島、中國6 溫度采集系統 安捷倫 1套 34972A 安捷倫 美國7 溫度傳感 T型 120 熱電偶、蘇州計量院、T型8 多級穿心式互感器 HL型 3臺 500-6000/5 0.1級 9 開關柜 TH-SG100 1臺 TH-KG100天正華意定制、青島、中國10 開關柜三相大電流溫升裝置用軟連接、銅排、木支架和相關工裝等附件 1套 天正華意定制、青島、中國3：整套系統組成詳細介紹：3.1 溫升試驗控制監測系統簡介(圖片為大體）如有變動 以實物為準

<黃南>天正華意電氣設備有限公司
三路變壓器直流電阻測試儀黃南 <黃南>天正華意電氣設備有限公司

黃南大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南

黃南大電流發生器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。黃南大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南 三路變壓器直流電阻測試儀黃南 <黃南>天正華意電氣設備有限公司

黃南大電流發生器功能特性：柜體結構：三臺單相柱式調壓器組成三相調壓器放入調壓器柜中。冷卻方式：自然風冷（配有備用冷卻風機）。額定容量長期工作時電刷觸頭處（觸點）溫升不得大于85K，主回路連接線及出線端子溫升不得大于80K，控制器溫升不得大于40K；當電刷觸頭不移動時其噪聲不得大于45dB。調壓器應選取性能滿足使用要求并符合相應標準規定的導電、導磁和絕緣材料，在構成產品后應滿足相關標準試驗要求；調壓器在整個調壓范圍內，電刷與繞組的接觸壓力必須均勻，接觸良好，沒有斷電現象；引出線和端子的結構應保證良好的電接觸和預期的載流能力，并應有足夠的機械強度，端子應便于安裝和與外部導線連接；調壓器的鐵心和外殼應在電氣上相互連接并連接到接地端子上；接地點附近應有易見、清晰、不易脫落的接地標志符號。調壓器的柜體要求：電氣元件端子的連接導線應有清晰牢固的標識號，電器元件之間應有足夠的空間以便于裝配和維修；主電路和控制電路的導線應分束走線，且應美觀、整齊；柜體應光潔、平整、無毛刺，漆層應均勻；調壓器輸出側配有過電流保護及過流指示燈報警功能。配有輸入端過壓、調壓器上、下限位保護裝置。3.3多磁通干式變壓器：(配微調系統）

黃南大電流發生器操作界面說明5.1 打開電源總開關，電腦啟動顯示初始界面如下：1、界面分為兩個獨立區域，左邊為試驗電流，即試驗輸出的三相電流。2、下面的顯示紅色的電流為設定電流，如果選擇自動方式時計算機自動調整輸出的電流大小至設定值。3、調壓器限位狀態，依次為A、B、C三相的上限位及下限位狀態指示。4、右邊的按鈕分別為手動調壓方式的單獨升降及同升同降。5、自動按鈕需合閘后才能有效。6、分閘按鈕時調壓器自動歸零，直至下限位變為紅色。7、按設置按鈕后顯示界面如下：此時為出廠狀態，盡量不要隨便設置。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.通電前請檢查電源電壓:交流380V ±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污，應放在平穩及灰塵少的地方有室內無腐蝕性、可爆性氣體。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。七、運輸、貯存1.運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。2.貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查1.開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。2.檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務

<黃南>天正華意電氣設備有限公司

黃南大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤

<黃南>天正華意電氣設備有限公司
三路變壓器直流電阻測試儀黃南 <黃南>天正華意電氣設備有限公司

黃南大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南
<黃南>天正華意電氣設備有限公司

黃南大電流發生器.說明：表內的技術參數為單相大電流發生器的參數，如果需要的是相同型號的三相大電流發生器，則輸出容量都要相應的×3，電源電壓為380V、輸入電源相數為三相四線。四、試驗接線圖1整體式接線圖圖1 接線示意圖2．分體式接線圖圖2 接線示意圖五、面板功能說明圖3打印機打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕按印試驗結果RS232RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。指示燈： 由啟動燈、零位燈、報警燈三個燈組成，啟動燈和報警燈是高亮七彩燈。操作提示： 有一些簡短的提示語句和安裝接線圖。鍵盤 由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。電源開關： 工作電源，帶通電指示燈。六、操作步驟說明（1）開機使用開機處于“歡迎界面”如圖4：圖4 歡迎界面根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”圖5 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖6:圖6 主界面動態顯示區：一直處于采集信號，顯示輸出電流。結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或輸出電流、耐流時間或沖擊時間等。設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。信息顯示區：顯示試驗過程中的試驗狀態和提示信息。試驗操作區：選擇設置、試驗、回零命令。

三路變壓器直流電阻測試儀黃南

黃南大電流發生器.注意事項1．電源插座內置保險，如果保險熔斷可將保險盒向上拔出更換保險。2．為了保證，在使用之前，設備務必接地，調壓器務必置于零位。3．設備應置于干燥清潔廠所使用，且日常做好設備的維修保養。4．請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5．為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。九、售后服務本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<黃南>天正華意電氣設備有限公司 三路變壓器直流電阻測試儀黃南

黃南大電流發生器 用途 TH-DLX系列智能三相電流源廣泛應用于JP及電纜分支箱、發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH-DLX系列智能三相電流源是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH-DLX系列智能三相電流源采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好三、技術參數項目輸出范圍誤差電流10～1000A＋1％電源AC380V＋10％(三相四線) 50HZ＋2％使用環境工作溫度范圍0~40℃ 相對濕度30％~90％RH適用范圍 滿足長時額定電流630/400A，額定電壓小于等于5V。◆電源電壓：三相四線AC 380V ±10％，50Hz；◆供電容量為5KVA/10KVA/30KVA/50KVA根據電流大小選配，無需要獨立的供電線路，對電能質量沒有影響；◆額定工作溫度＋25℃，允許變化范圍-10℃～45℃，空氣相對濕度不超過85％；◆控制系統室遠離電磁場干擾與機械振動，避免腐蝕性氣體的侵蝕；◆空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體；◆安裝海拔不超過1000m。四、設備特點● 電流、電壓、時間、狀態信息及提示信息等數據液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 自動控制模式，電流的增加/減少由電腦控制，整個試驗過程只要設定好目標電流后自動完成升流操作設備自動判斷上/下限位，有過電流保護等功能；● 手動控制模式，此模式于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能；● 帶停止/緊急按鈕，可用于迅速切斷電源，確保人身；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 出現過流等故障時，保護即時，準確，可靠；● 整體設計美觀大方，結構合理，可靠耐用。
