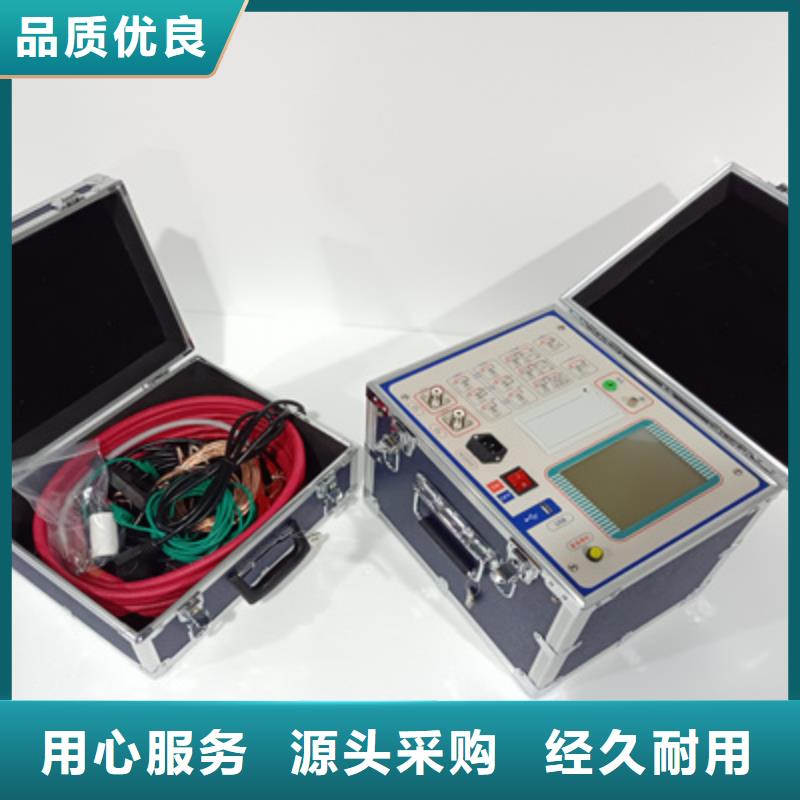

黃岡介質損耗測試儀 儀器出現故障時,關閉電源開關,等待一分鐘之后再檢查。三、性能特點1、儀器采用傅立葉變換數字濾波技術,測量電容、介質損耗及其它參數。測試結果精度高,便于實現自動化測量。2、儀器采用了變頻技術來現場50Hz工頻干擾,即使在強電磁干擾的環境下也能測得可靠的數據。3、使用全觸摸超大液晶顯示器,操作簡單。全觸摸液晶顯示屏,超大全圖形操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。4、存儲數據:內部配備有日歷芯片和大容量存儲器,能將檢測結果隨時保存,隨時可以查看歷史記錄,并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。5、科學先進的數據管理:儀器數據可以通過U盤導出,可在任意一臺PC機上通過專用軟件,查看和管理數據。6、儀器操作簡便,測量過程由微處理器控制,只要選擇好合適的測量方式,數據的測量就可在微處理器控制下自動完成。一體化機型,內附標準電容和高壓電源,便于現場測試,減少現場接線。8、儀器測量準確度高,可滿足油介損測量要求,因此只需配備標準油杯,和專用測試線即可實現油介損測量。9、具有反接線低壓屏蔽功能,在220kV CVT 母線接地情況下,對C11 可進行不拆線10kV反接線介損測量10、能夠做交流耐壓試驗。


黃岡介質損耗測試儀常見設備的接線方法1.儀器引出端子說明:HV 儀器的測量引線高壓端(帶危險電壓) 。CX 正接線時試品電流輸入端。 儀器的接地端,使用時與大地可靠相接2.參考接線2.1正接線、內標準電容、內高壓(常規正接線):2.2反接線、內標準電容、內高壓(常規反接線)2.3正接線、外標準電容、內高壓:2.4反接線、外標準電容、內高壓:2.5正接線、內標準電容、外高壓:2.6反接線、內標準電容、外高壓:2.7正接線、外標準電容、外高壓(高電壓介損):2.8反接線、外標準電容、外高壓:2.9 CVT自激法測量:CVT自激法可按下圖接線。如果C1是單節電容,母線不能接地;如果C1是多節電容,母線可接地,C11和C12可用常規正反接線測量,C13和C2用自激法測量。CVT自激法測量中,儀器先測量C1,然后自動倒線測量C2,并自動校準分壓影響。應注意,高壓線應懸空不能接觸地面,否則其對地附加介損會引起誤差,可用細電纜連接高壓插座與CVT試品并吊起。2.10 CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端,母線拆地。CVT下端接地,低壓線紅黑夾子接二次繞組,注意:如果測試角度接近180度,應將紅黑夾子顛倒。2.11三相同測做變壓器套管試驗儀器具有四通道輸入。除了常規的正接線測試方式,還具有四通道同時測量的功能。四通道功能方的應用就是做變壓器套管,當做變壓器套管的介損試驗時候,可以直接連上四根Cx線,一次測試把ABC三相和中性點套管的電容和介損做出來。省去了頻繁換線拆裝套管末屏的工作。當然我們也可以采用這個功能做其他正接線三相試品,接線方式與套管一樣。

<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明:時間、日期為該數據組測試時的實時時間;測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明:HV為測試電壓,Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明:1)預設溫度設置方法:該設置項一般設置為“90℃”,溫度100℃;直接點擊“90℃”文字上,按“↑、↓”進行溫度設置。用途:于“加熱測試時”,加熱到設定預設溫度時,停止加熱,然后恒溫;于“自動測試”時,當溫度加熱到預設溫度時,設備將進行自動測試。2)恒溫條件設置方法:該設置項一般設置為“外電極”,直接點擊“外電極”或其它條件文字上,按“↑、↓”進行恒溫條件切換。用途:這是基于預設溫度下的另一外加條件,此條件分:外電極、內電極及平均溫三種;外電極:該電極為加壓極上的溫度,為為接近油溫的溫度;內電極:該電極為測試極上的溫度;平均溫:該溫度是內、外電極的兩組溫度的平均值。

<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置:如圖4—1—①。功 能:超大7寸800*400彩色液晶顯示搭配高精度工業級電容式觸摸屏,中文顯示每一步操作過程,用戶只需在相應的地方輕輕觸碰一下,即可自動完成整個測量過程。注 意:觸控式液晶顯示屏屬于精密配件,應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置:如圖4—1—②。功 能:短按一下開機并亮紅燈,長按3秒關機,停留在主界面5分鐘不操作,儀器會自動關機。注 意:物理按鍵,請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置:如圖4—1—③。功 能:手持終端與測試主機之間的無線通訊。注 意:必須使用2.4G天線,開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置:如圖4—1—④。功 能:U盤插入口,把儀器內部保存的所有測量數據自動導入U盤中并生成以時間為名稱的TXT文件,文件在電腦上直接打開即可閱讀。注 意:當U盤插入儀器USB接口并開始傳輸數據的時候,嚴禁中途拔出U盤,否則可能導致數據傳輸錯誤,嚴重的可能損毀U盤。4.5、充電器接口安裝位置:如圖4—1—⑤。功 能:充電器充電電壓12.6V,充電電流3000mA,充電亮紅燈,充滿亮綠燈。注 意:必須使用原廠自帶的充電器,充電接口嚴禁短路。4.6、保修防偽標志安裝位置:如圖3—1—⑥。功 能:保修防偽標志能有效防止他人私自拆機,很有可能損壞此精密儀器。注 意:出廠前保修防偽標志完整無損,撕毀保修防偽標志,儀器不予保修。4.7、鋰電池倉安裝位置:如圖4—1—⑦。功 能:內置9節2600mAh優質鋰電池,充電時間約3小時。注 意:在首次使用或長時間存放之后或電池電量低時,請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置:如圖4—2—⑧。功 能:打開高壓盒電源開關則指示燈一直閃爍。

油介損及體積電阻率測試儀黃岡 <黃岡>天正華意電氣設備有限公司

黃岡介質損耗測試儀尊敬的用戶:感謝您選擇了絕緣油體積電阻率測試儀!為方便您盡早盡快地熟練操作本儀器,我們特隨機配備了內容詳實的操作手冊,從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前,請務必仔細閱讀本操作手冊,并按本手冊對儀器進行操作和維護,這會有助于您更好的使用該產品,并且可以延長該儀器的使用壽命。 在編寫本手冊時,雖然我們本著科學和嚴謹的態度進行了工作,并認為本手冊中所提供的信息是正確和可靠的。然而,智者千慮必有一失,本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤,請務必于百忙之中抽時間,盡快設法告知我們,并煩請監督我們迅速改正錯誤!本公司全體職員將不勝感激!本公司保留對儀器使用功能進行改進的權力,如發現儀器在使用過程中其功能與操作手冊介紹的不一致,請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快,愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺!當您對本公司儀器感到滿意時,請向您的朋友!當您對本儀器有寶貴意見和建議時,請您一定要與我們聯系,本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持! 一


黃岡介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點:?超大液晶中文顯示操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓正接法情況下可以做高電壓(大于10kV)介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀 注 意:如果打開高壓盒電源開關指示燈不閃爍,可能是電池沒電了,需要充電。4.9、高壓測量接線柱安裝位置:如圖4—2—⑨。功 能:反接法測量時,被試品的測量輸入插座。注 意:高壓小于等于12 kV,電流小于等于15A。4.10、高壓接線柱安裝位置:如圖4—2—⑩。功 能:測試高壓接線柱,反接法測量時被試品的高壓屏蔽極。注 意:高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置:高壓盒底面,如圖4—2—11。功 能:高壓盒電源開關和充電插座。注 意:高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關,以免電池掉電。充電必須使用原廠自帶充電器,充電電壓12.6V電流小于等于3000mA,充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置:如圖4—2—12。功 能:低壓盒電源開關。注 意:不使用時請及時關閉,以免電池掉電。4.13、低壓盒電源指示燈安裝位置:如圖4—2—13。功 能:打開低壓盒電源開關則指示燈一直亮。注 意:如果打開高壓盒電源開關指示燈不亮,可能是電池沒電了,需要充電。4.14、低壓盒充電插座安裝位置:如圖4—2—14。功 能:低壓盒內置鋰電池充電插座。注 意:電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器,充電電壓12.6V電流小于等于3000mA,充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置:如圖4—2—15。功 能:手持終端與測試主機之間的無線通訊。注 意:必須使用2.4G天線,開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置:如圖4—2—16。功 能:正接法測量時,被試品的測量輸入插座。注 意:電流小于等于15A。4.17、接地接線柱安裝位置:如圖4—2—17。功 能:測試主機接地接線柱,正接法測量時被試品的低壓屏蔽極。

<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡
油介損及體積電阻率測試儀黃岡 <黃岡>天正華意電氣設備有限公司

黃岡介質損耗測試儀介損測量試驗電壓同時加在儀器內部標準電容器及油杯加壓極上,測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣,將數字信號送DSP(數字信號處理器),DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數,送主控CPU。?體積電阻率測量直流高壓試驗電壓加在油杯加壓極上,經過測試回路,產生一微弱電流信號,該微弱電流信號經測量電路放大后送進AD采樣,將數字信號送DSP(數字信號處理器),DSP對其信號進行處理,計算出Rx、ρ等參數,送主控CPU。4.名詞解釋?試驗源為AC tgδ :油樣介質損耗角正切值;Cx :油樣油杯的電容值;εr :相對介電常數,是根據電容值換算而得到的;?試驗源為DCRx :油樣的絕緣電阻;ρ :油樣的體積電阻率,是根據絕緣電阻換算而得到的;基于上述兩種不同的試驗電源對油樣有不同的極化效應,因而重復測試時,中間必須有足夠的放電時間!否則數據不可靠!五、主要技術指標1使用條件-15℃∽40℃RH<80%2電 源AC 220V±10% 頻率無限制3交流高壓輸出400V∽2200V ±2% 每隔100V 50VA4直流高壓輸出200V∽600V ±2%5溫控感應爐功率500W6溫度控制范圍 功能:用于校準時鐘、日歷,此時鐘在停電后會繼續運行。 b)功能:用于查詢以前實驗的存儲數據結果。c)功能:用于設置恒溫溫度及介損測試電壓。d) 功能:不加熱直接進行介損測試。


<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明:時間、日期為該數據組測試時的實時時間;測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明:HV為測試電壓,Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明:1)預設溫度設置方法:該設置項一般設置為“90℃”,溫度100℃;直接點擊“90℃”文字上,按“↑、↓”進行溫度設置。用途:于“加熱測試時”,加熱到設定預設溫度時,停止加熱,然后恒溫;于“自動測試”時,當溫度加熱到預設溫度時,設備將進行自動測試。2)恒溫條件設置方法:該設置項一般設置為“外電極”,直接點擊“外電極”或其它條件文字上,按“↑、↓”進行恒溫條件切換。用途:這是基于預設溫度下的另一外加條件,此條件分:外電極、內電極及平均溫三種;外電極:該電極為加壓極上的溫度,為為接近油溫的溫度;內電極:該電極為測試極上的溫度;平均溫:該溫度是內、外電極的兩組溫度的平均值。


<黃岡>天正華意電氣設備有限公司

黃岡介質損耗測試儀常見設備的接線方法1.儀器引出端子說明:HV 儀器的測量引線高壓端(帶危險電壓) 。CX 正接線時試品電流輸入端。 儀器的接地端,使用時與大地可靠相接2.參考接線2.1正接線、內標準電容、內高壓(常規正接線):2.2反接線、內標準電容、內高壓(常規反接線)2.3正接線、外標準電容、內高壓:2.4反接線、外標準電容、內高壓:2.5正接線、內標準電容、外高壓:2.6反接線、內標準電容、外高壓:2.7正接線、外標準電容、外高壓(高電壓介損):2.8反接線、外標準電容、外高壓:2.9 CVT自激法測量:CVT自激法可按下圖接線。如果C1是單節電容,母線不能接地;如果C1是多節電容,母線可接地,C11和C12可用常規正反接線測量,C13和C2用自激法測量。CVT自激法測量中,儀器先測量C1,然后自動倒線測量C2,并自動校準分壓影響。應注意,高壓線應懸空不能接觸地面,否則其對地附加介損會引起誤差,可用細電纜連接高壓插座與CVT試品并吊起。2.10 CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端,母線拆地。CVT下端接地,低壓線紅黑夾子接二次繞組,注意:如果測試角度接近180度,應將紅黑夾子顛倒。2.11三相同測做變壓器套管試驗儀器具有四通道輸入。除了常規的正接線測試方式,還具有四通道同時測量的功能。四通道功能方的應用就是做變壓器套管,當做變壓器套管的介損試驗時候,可以直接連上四根Cx線,一次測試把ABC三相和中性點套管的電容和介損做出來。省去了頻繁換線拆裝套管末屏的工作。當然我們也可以采用這個功能做其他正接線三相試品,接線方式與套管一樣。

油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀注 意:測試時請保持接地良好,注意。五 使用說明5.1、主菜單打開電源開關,進入主菜單(如圖5—1)。界面上方為狀態提示欄。從左往右分別為:①測試主機與手持終端之間的2.4G無線信號,10表示信號強;②測試主機高壓單元電池電量;③測試主機低壓單元電池電量;④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區,可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線,然后點擊主界面“正接法”或“反接法”選項,進入下一級測試菜單(如圖5—2)。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新,在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試,并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV:外部高壓電壓值,單位KV。Ix:測試電流值,單位mA、A。f :外部高壓頻率,單位Hz。Cx:被試品電容量,單位pF、nF、uF。tgx:被試品在當前頻率下的介質損耗值,用%號表示。tg50:被試品頻率換算為50Hz的介質損耗值,用%號表示。PF:被試品在當前頻率下的功率因素。PF:被試品頻率換算為50Hz的功率因素。Pr:被試品功率,單位W、KW。5.3、數據查詢每次測量數據都會自動保存,超大容量內存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列,第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據,先在左側點擊選取,然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U盤即可把所有數據文件自動保存到U盤中。

<黃岡>天正華意電氣設備有限公司
<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀當設置為“外電極”時,主菜單界面的實時溫度狀態指示區顯示的溫度就為外電極的實時溫度;而在“加熱測試”,當“外電極”溫度達到“預設溫度”時,設備會停止加熱,將保持在預設溫度點;“自動測試”時,將會在“外電極”溫度達到“預設溫度”的一瞬間啟動測試。當設置內電極或平均溫時,設備就會在相應條件下的運行。3)HV(tgx)設置方法:該設置項一般設置為“2000V”AC,直接點擊“XXXX(AC)”文字上,按“↑、↓”進行測試電壓的調節。用途:請注意該項為tgx、Cx、εr的測試電壓,在測試時,設備將按照設置的電壓,進行加壓測試。4)HV(Rx)設置方法:該設置項一般設置為“500V”DC,直接點擊“XXX(DC)”文字上,按“↑、↓”進行測試電壓的調節。用途:請注意該項為Rx、ρ的測試電壓,在測試時,設備將按照設置的電壓,進行加壓測試。5)自動打印設置方法:直接點擊“開、關”文字上,按“↑、↓”進行自動打印的開啟和關閉的切換。用途:基于“自動測試”模式下,測試完成后,是否自動打印數據的設置。6)tgx Cx 選項設置方法:直接點擊“開、關”文字上,按“↑、↓”進行該測試項的開啟和關閉的切換。用途:選擇“開”時,當“直接測試”、“加熱測試”及“自動測試”三種測試模式時,就都會對“tgx、Cx、εr”測試項進行測試;如選擇“關”時,則不會對該測試項測試。7)Rx、ρ 選項設置方法:直接點擊“開、關”文字上,按“↑、↓”進行該測試項的開啟和關閉的切換。用途:選擇“開”時,當“直接測試”、“加熱測試”及“自動測試”三種測試模式時,就都會對“Rx、ρ”測試項進行測試;如選擇“關”時,則不會對該測試項測試。


黃岡介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點:?超大液晶中文顯示操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓正接法情況下可以做高電壓(大于10kV)介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

<黃岡>天正華意電氣設備有限公司 油介損及體積電阻率測試儀黃岡

黃岡介質損耗測試儀 注 意:如果打開高壓盒電源開關指示燈不閃爍,可能是電池沒電了,需要充電。4.9、高壓測量接線柱安裝位置:如圖4—2—⑨。功 能:反接法測量時,被試品的測量輸入插座。注 意:高壓小于等于12 kV,電流小于等于15A。4.10、高壓接線柱安裝位置:如圖4—2—⑩。功 能:測試高壓接線柱,反接法測量時被試品的高壓屏蔽極。注 意:高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置:高壓盒底面,如圖4—2—11。功 能:高壓盒電源開關和充電插座。注 意:高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關,以免電池掉電。充電必須使用原廠自帶充電器,充電電壓12.6V電流小于等于3000mA,充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置:如圖4—2—12。功 能:低壓盒電源開關。注 意:不使用時請及時關閉,以免電池掉電。4.13、低壓盒電源指示燈安裝位置:如圖4—2—13。功 能:打開低壓盒電源開關則指示燈一直亮。注 意:如果打開高壓盒電源開關指示燈不亮,可能是電池沒電了,需要充電。4.14、低壓盒充電插座安裝位置:如圖4—2—14。功 能:低壓盒內置鋰電池充電插座。注 意:電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器,充電電壓12.6V電流小于等于3000mA,充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置:如圖4—2—15。功 能:手持終端與測試主機之間的無線通訊。注 意:必須使用2.4G天線,開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置:如圖4—2—16。功 能:正接法測量時,被試品的測量輸入插座。注 意:電流小于等于15A。4.17、接地接線柱安裝位置:如圖4—2—17。功 能:測試主機接地接線柱,正接法測量時被試品的低壓屏蔽極。

<黃岡>天正華意電氣設備有限公司
