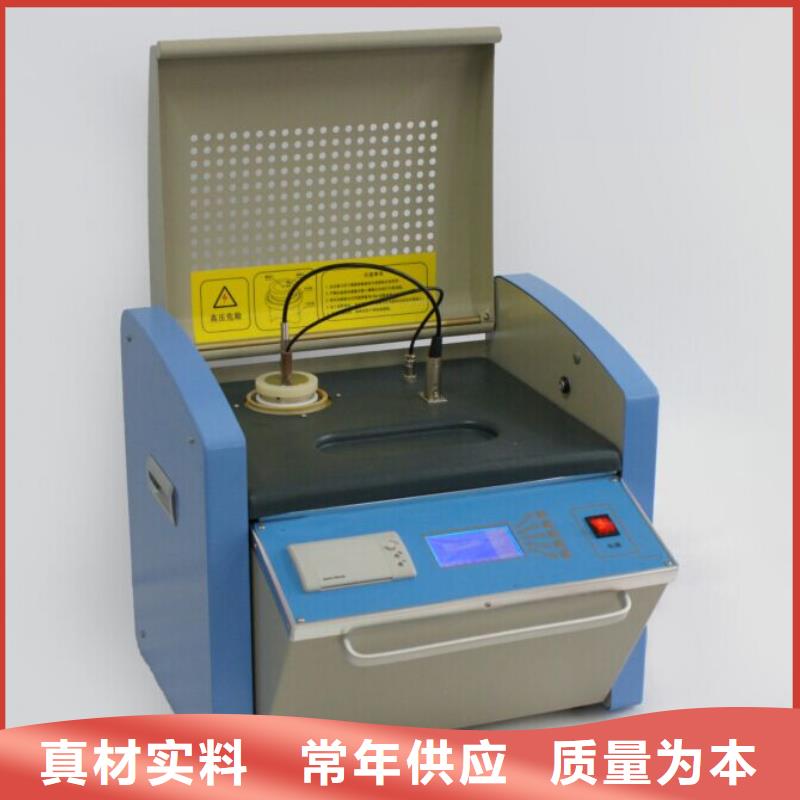

油介質損耗電測定儀:
更新時間:2025-06-11 02:38:48 ip歸屬地:懷化,天氣:多云,溫度:21-30 瀏覽次數:3 公司名稱: 天正華意電氣設備(懷化市分公司)
產品參數 | |
---|---|
產品價格 | 555/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 銅 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 6 |
工作溫度 | 45 |
范圍 | 油介質損耗電測定儀:供應范圍覆蓋湖南省 長沙市、衡陽市、邵陽市、湘潭市、株洲市、張家界市、岳陽市、常德市、益陽市、懷化市、婁底市、湘西市、永州市、郴州市 鶴城區、中方縣、沅陵縣、辰溪縣、溆浦縣、會同縣、洪江區等區域。 |


油介質損耗電測定儀:懷化
<懷化>天正華意電氣設備有限公司
懷化介質損耗測試儀相關參數設置好了后長按“啟動測試”單,進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變,然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試,測試完成后自動顯示測試結果(如圖5—4);測試結果自動保存,可點擊“打印”按鈕打印本次測試結果。注 意:每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試:?jiǎn)为?dú)測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線,然后點擊主界面“CVT測試”選項,進入下一級CVT測試菜單(如圖5—5)。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”(如圖5—6)進行詳細的測試參數設置。分別點擊每個需要設置的項目,按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面,點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單,進入測試菜單(如圖5—7)。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變,然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試,測試完成后自動顯示測試結果(如圖5—8)。測試結果自動保存,可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空,不允許放置地上使用,盡量減小HV線與地之間的分布阻容參數,否則其對地附加介損會引起誤差。VT同時測試:同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線,然后點擊主界面“CVT測試”選項,進入下一級CVT測試菜單(如圖5—9)。

懷化介質損耗測試儀因此必須嚴格按照下述方法要點進行。a.完全拆卸油杯電極;b.用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面;c.用清水將電極清洗幾次;d.用無水酒精浸泡各零件;e.電極清洗后,要用絲綢類織物將電極各部件的表面擦拭干凈(別的布料會有絨毛粘在電極上),并注意將零件放置在清潔的容器內,不要使其表面受灰塵及潮氣的污染;f.將各零部件放入100℃左右的烘箱內,將其烘干。?以油洗油:有時由于油樣很多,所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下:a.將儀器關閉,將整個油杯都從加熱器中拿出,同時將內電極從油杯中取出;b.將油杯中的油倒入廢油容器內,用新油樣沖洗油杯幾次;c.裝入新油樣;d.用新油樣沖洗油杯內電極幾次,然后將內電極裝入油杯。附說明:以油洗油的清洗方式可大大提高了測量速度,但如遇到特別臟的油樣或長時間不用時,應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ<1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm(H)四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱,啟動加熱后,溫控CPU發出加熱命令,同時采集油杯內部溫度傳感器的溫度值,加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時,用大功率加熱方式,這有利于縮短油樣加熱時間;待溫度升至接近預設溫度時,采用較小功率PWM加熱方式,這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時,溫控CPU采用小功率PWM方式加熱,采樣溫度值經PID運算,分析出PWM控制占空比,使溫度嚴格控制在預設溫度誤差范圍以內。?
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化
懷化介質損耗測試儀按“ESC”鍵,光標移至首位,再按”鍵,將光標移至下一排“□開始測量”前,見圖7所示。圖7 開始測量 圖8 正在測量中圖9 測量結果 打印結果⑤打開“內高壓允許”開關,按“ENT”鍵,儀器開始產生高壓輸出,同時伴有“嘟”的提示音,此時,屏幕顯示“ 正在測量中 請等待 ” ,如圖8所示。⑥在經過約40秒后,測量結束,高壓自動切斷,屏幕顯示測量結果,如圖9所示如需打印結果按“ENT”鍵即可打印。打印結果見圖10所示。六、試驗接線根據被試設備接地情況正確選擇正、反接法;1、正接法:當被試設備的低壓測量端或二次端對地絕緣時,采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出 ,高壓屏蔽線(黑夾子)接被試設備高壓端,高壓芯線(紅夾子)懸空;將黑色專用低壓電纜從儀器面板上的Cx端引出 ,低壓芯線(紅夾子)接被試設備低壓端L(見圖11);低壓屏蔽線(黑夾子)接被試設備屏蔽端E。(試品無屏蔽端則懸空)HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣,無法測量;2、反接法:當被試設備的低壓測量端或二次端對地?zé)o法絕緣,直接接地時,采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出,高壓芯線(紅夾子)接被試設備高壓端,高壓屏蔽線(黑夾子)懸空;低壓端接地(見圖12);此時的低壓CX輸入線不接;注意HVx的芯線與屏蔽線嚴禁短接,否則無取樣,無法測量;圖11 正接法 圖12 反接法3、外接高壓測試當使用正接法、外標準電容、外高壓時,采用該方法。
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化
懷化介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點:?超大液晶中文顯示操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓正接法情況下可以做高電壓(大于10kV)介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

懷化介質損耗測試儀功 能:打開此開關,儀器上電進入工作狀態。關閉此開關,也同時關閉儀器內部所有電源系統,緊急情況應立即關閉此開關并拔掉輸入電源線。注意:當電源錯誤接線使用交流380V輸入,打開此開關,此時液晶屏沒有亮,可以看到開關指示燈亮,并且可以聽到儀器內部發出蜂鳴聲音。此狀態時,儀器內部啟動保護模塊,請立即斷開電源,檢查電源接線。 4.4、電源輸入插座安裝位置:如圖4—1—④。功能:提供儀器工作電源。(AC 220V±10%)接線方法:使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意:電源插座內部帶有保險管保護裝置,不正常情況下可燒毀保險管保使儀器斷電,保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置:如圖4—1—⑤。功能:外接標準測試信號;正接法多通道測試為第1通道信號。接線方法:外標準測試時電纜芯線接標準電容測試端,電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量,標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器,實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置:如圖4—1—⑥。功能:正接法單通道輸入被試品測試信號;正接法多通道測試為第2通道信號。接線方法:插座中心連接黑色信號線芯線;金屬外殼接黑色信號線屏蔽層;正接法時芯線接被試品低壓信號端,若被試品低壓信號端有屏蔽極(如低壓端的屏蔽環),則可將屏蔽層接于屏蔽極,無屏蔽極時屏蔽層懸空。注意: 在啟動測試的過程中嚴禁拔下插頭,以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時,應使用全屏蔽插頭 連接介損器或標準電容器,否則暴露的芯線可能受到干擾引起誤差。
<懷化>天正華意電氣設備有限公司
懷化介質損耗測試儀、CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端,母線拆地。CVT下端接地,低壓線紅黑夾子接二次繞組,注意:如果測試角度接近180度,應將紅黑夾子顛倒。(見圖18)圖186、反接線低壓屏蔽測量(見圖19)測量方式選擇“M”.圖197、小電容試品的接線對于小電容,空氣濕度較大時,其tgδ受其表面狀態影響,介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流,其屏蔽電極在正接法時接地,反接法時接Cx的屏蔽層;此方法有可能改變被試設備內部的電場分布而影響tgδ;標準電容器和標準介損器均采用此接法。8、部分設備的接線方法可參考第九節《參考接線方法》七、注意事項1.本儀器只能在停電的設備上使用;接地端應可靠接在接地網;儀器盡量選擇在寬暢,可 靠的地方使用;2.被試設備從運行狀態斷開高壓引線轉為檢修狀態,并對其清掃,初步絕緣試驗良好后,方可利用該儀器進行試驗,以防被試設備絕緣低劣,使儀器在加壓過程中損壞;3.根據設備的安裝情況確定采用那種接線,并在相應的菜單選項中選擇其接線方法;4.根據不同設備正確選擇測試電壓等級,并在相應的菜單選項中選擇所需電壓;5.測試過程中如遇危及的特殊情況時,可緊急關閉總電源;6.?dāng)嚅_(kāi)面板上電源開關,并明顯斷開220V試驗電源,才能進行接線更改或工作結束;重復對同一試驗設備進行復測時,可按下復位后,重新測量,也可以在上一次測試完成后選擇重復進行;
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化
懷化介質損耗測試儀介損測量試驗電壓同時加在儀器內部標準電容器及油杯加壓極上,測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣,將數字信號送DSP(數字信號處理器),DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數,送主控CPU。?體積電阻率測量直流高壓試驗電壓加在油杯加壓極上,經過測試回路,產生一微弱電流信號,該微弱電流信號經測量電路放大后送進AD采樣,將數字信號送DSP(數字信號處理器),DSP對其信號進行處理,計算出Rx、ρ等參數,送主控CPU。4.名詞解釋?試驗源為AC tgδ :油樣介質損耗角正切值;Cx :油樣油杯的電容值;εr :相對介電常數,是根據電容值換算而得到的;?試驗源為DCRx :油樣的絕緣電阻;ρ :油樣的體積電阻率,是根據絕緣電阻換算而得到的;基于上述兩種不同的試驗電源對油樣有不同的極化效應,因而重復測試時,中間必須有足夠的放電時間!否則數據不可靠!五、主要技術指標1使用條件-15℃∽40℃RH<80%2電 源AC 220V±10% 頻率無限制3交流高壓輸出400V∽2200V ±2% 每隔100V 50VA4直流高壓輸出200V∽600V ±2%5溫控感應爐功率500W6溫度控制范圍 功能:用于校準時鐘、日歷,此時鐘在停電后會繼續運行。 b)功能:用于查詢以前實驗的存儲數據結果。c)功能:用于設置恒溫溫度及介損測試電壓。d) 功能:不加熱直接進行介損測試。


懷化介質損耗測試儀儀器內部已經采用了抗干擾措施,保證在外電場干擾下準確測量。圖 2—1 測量原理圖三、主要技術參數1使用條件-15℃∽40℃RH<80%2抗干擾原理變頻法3電 源AC 220V±10%允許發電機4高壓輸出0.5KV∽10KV每隔0.1kV精 度2%電流 200mA容 量2000VA5自激電源AC 0V∽50V/15A單 頻 50.0HZ、60.0HZ 自動雙變頻45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001%Cx: 0.001pF7精 度△tgδ:±(讀數*1.0%+0.040%)△C x :±(讀數*1.0%+1.00PF)8測量范圍tgδ無限制C x15pF < Cx < 300nF10KVCx < 60nF5KVCx < 150nF1KVCx < 300nFCVT測試Cx < 300nF9LCR測量范圍電感L>20H(2kV)電阻R>10KΩ(2kV)LCR測量精度1%角度分辨率0.0110CVT變比范圍10∽10000CVT變比精度1%CVT變比分辨率0.0111外型尺寸(主機(mm)350(L)×270(W)×270(H)外型尺寸(附件)(mm)350(L)×270(W)×160(H)12存儲器大小200 組 支持U盤數據存儲13重量(主機)22.75Kg重量(附件箱)5.25Kg四、面板說明圖 4—11、緊急停機按鈕及高壓指示燈2、U盤接口3、總電源開關4、AC220V電源輸入插座5、Cn標準電容輸入插座6、Cx試品輸入插座7、觸摸顯示屏8、接地接線柱9、ES自激輸出10、打印機11、接線圖12、高壓輸出HV插座13、高壓線屏蔽接地端子圖 4—24.1、緊急停機按鈕及高壓指示燈安裝位置:如圖4—1—①。功 能:在儀器測試過程中有高壓輸出時,遇緊急情況需要斷開高壓輸出,即可按下緊急停機按鈕立即從內部切斷高壓輸出;按鈕內置指示燈作為高壓輸出指示燈。 4.2、U盤接口安裝位置:如圖4—1—②。功 能:可把儀器內部保存的測試數據導入并保存到U盤中。注 意:數據傳輸過程當中嚴禁拔出U盤,只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后,方可拔出U盤,否則有可能燒毀U盤。4.3、總電源開關安裝位置:
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化 <懷化>天正華意電氣設備有限公司懷化介質損耗測試儀相關參數設置好了后長按“啟動測試”單,進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變,然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試,測試完成后自動顯示測試結果(如圖5—4);測試結果自動保存,可點擊“打印”按鈕打印本次測試結果。注 意:每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試:?jiǎn)为?dú)測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線,然后點擊主界面“CVT測試”選項,進入下一級CVT測試菜單(如圖5—5)。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”(如圖5—6)進行詳細的測試參數設置。分別點擊每個需要設置的項目,按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面,點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單,進入測試菜單(如圖5—7)。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變,然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試,測試完成后自動顯示測試結果(如圖5—8)。測試結果自動保存,可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空,不允許放置地上使用,盡量減小HV線與地之間的分布阻容參數,否則其對地附加介損會引起誤差。VT同時測試:同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線,然后點擊主界面“CVT測試”選項,進入下一級CVT測試菜單(如圖5—9)。

懷化介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點:?超大液晶中文顯示操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓正接法情況下可以做高電壓(大于10kV)介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化
懷化介質損耗測試儀儀器內部已經采用了抗干擾措施,保證在外電場干擾下準確測量。圖 2—1 測量原理圖三、主要技術參數1使用條件-15℃∽40℃RH<80%2抗干擾原理變頻法3電 源AC 220V±10%允許發電機4高壓輸出0.5KV∽10KV每隔0.1kV精 度2%電流 200mA容 量2000VA5自激電源AC 0V∽50V/15A單 頻 50.0HZ、60.0HZ 自動雙變頻45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001%Cx: 0.001pF7精 度△tgδ:±(讀數*1.0%+0.040%)△C x :±(讀數*1.0%+1.00PF)8測量范圍tgδ無限制C x15pF < Cx < 300nF10KVCx < 60nF5KVCx < 150nF1KVCx < 300nFCVT測試Cx < 300nF9LCR測量范圍電感L>20H(2kV)電阻R>10KΩ(2kV)LCR測量精度1%角度分辨率0.0110CVT變比范圍10∽10000CVT變比精度1%CVT變比分辨率0.0111外型尺寸(主機(mm)350(L)×270(W)×270(H)外型尺寸(附件)(mm)350(L)×270(W)×160(H)12存儲器大小200 組 支持U盤數據存儲13重量(主機)22.75Kg重量(附件箱)5.25Kg四、面板說明圖 4—11、緊急停機按鈕及高壓指示燈2、U盤接口3、總電源開關4、AC220V電源輸入插座5、Cn標準電容輸入插座6、Cx試品輸入插座7、觸摸顯示屏8、接地接線柱9、ES自激輸出10、打印機11、接線圖12、高壓輸出HV插座13、高壓線屏蔽接地端子圖 4—24.1、緊急停機按鈕及高壓指示燈安裝位置:如圖4—1—①。功 能:在儀器測試過程中有高壓輸出時,遇緊急情況需要斷開高壓輸出,即可按下緊急停機按鈕立即從內部切斷高壓輸出;按鈕內置指示燈作為高壓輸出指示燈。 4.2、U盤接口安裝位置:如圖4—1—②。功 能:可把儀器內部保存的測試數據導入并保存到U盤中。注 意:數據傳輸過程當中嚴禁拔出U盤,只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后,方可拔出U盤,否則有可能燒毀U盤。4.3、總電源開關安裝位置:
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化

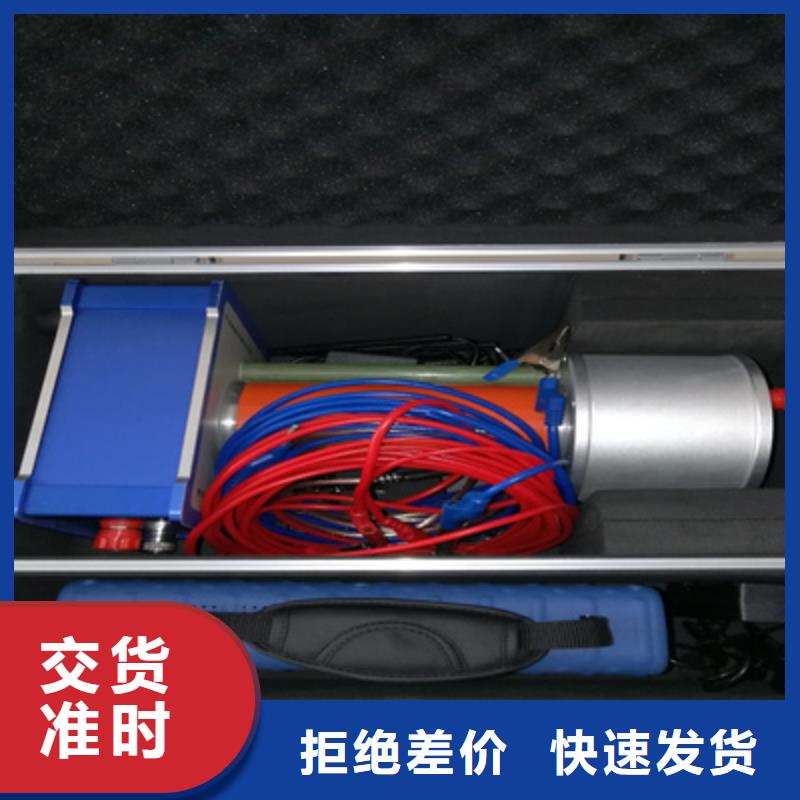

懷化介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置:如圖4—1—①。功 能:超大7寸800*400彩色液晶顯示搭配高精度工業級電容式觸摸屏,中文顯示每一步操作過程,用戶只需在相應的地方輕輕觸碰一下,即可自動完成整個測量過程。注 意:觸控式液晶顯示屏屬于精密配件,應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置:如圖4—1—②。功 能:短按一下開機并亮紅燈,長按3秒關機,停留在主界面5分鐘不操作,儀器會自動關機。注 意:物理按鍵,請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置:如圖4—1—③。功 能:手持終端與測試主機之間的無線通訊。注 意:必須使用2.4G天線,開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置:如圖4—1—④。功 能:U盤插入口,把儀器內部保存的所有測量數據自動導入U(xiǎn)盤中并生成以時間為名稱的TXT文件,文件在電腦上直接打開即可閱讀。注 意:當U盤插入儀器USB接口并開始傳輸數據的時候,嚴禁中途拔出U盤,否則可能導致數據傳輸錯誤,嚴重的可能損毀U盤。4.5、充電器接口安裝位置:如圖4—1—⑤。功 能:充電器充電電壓12.6V,充電電流3000mA,充電亮紅燈,充滿亮綠燈。注 意:必須使用原廠自帶的充電器,充電接口嚴禁短路。4.6、保修防偽標志安裝位置:如圖3—1—⑥。功 能:保修防偽標志能有效防止他人私自拆機,很有可能損壞此精密儀器。注 意:出廠前保修防偽標志完整無損,撕毀保修防偽標志,儀器不予保修。4.7、鋰電池倉安裝位置:如圖4—1—⑦。功 能:內置9節2600mAh優質鋰電池,充電時間約3小時。注 意:在首次使用或長時間存放之后或電池電量低時,請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置:如圖4—2—⑧。功 能:打開高壓盒電源開關則指示燈一直閃爍。


懷化介質損耗測試儀溫度信號線置于油杯中心部位的插孔內;2、將地線與設備連接完好,接通電源線,打開電源開關,設備會自動進入主界面如圖3,圖33.做試驗之前,先要將油樣注入測試油杯內,油杯有兩個口,一個(粗)是注油口,一個(細)是液位管,用于顯示液面的高度,我們?cè)谧⒂椭皯?yīng)打開主界面中的漏油開關,讓被測油樣將油杯進行一下沖洗,點開漏油開關,開關前面會顯示√,將待測油樣緩慢導入油杯,油樣會自動由排液管流出,當清洗完畢后點擊漏油開關,關閉排油系統,當油樣進液口和液位管高度持平時即可。4、在圖3 界面下,按試驗條件鍵,設備進入下一級菜單如圖4;圖45、在圖4界面中,可以分別對試驗參數進行設置,圖中是設備的默認參數,如需改動,只要點擊需要改動的參數,就會自動彈出一個小鍵盤,如圖5,在小鍵盤中直接輸入需要的參數并點擊小鍵盤上的確認鍵即可,選擇打印的時候只要點擊光標處就可以在是和否之間切換。設定好后點擊確定即可回到圖3主界面。圖56、在圖3界面下,點擊空杯測試進入圖6,空杯測試主要是對油杯注油前的干凈程度和裝配進行驗證,可以選擇介質損耗因數和相對電容率及體積電阻率,點擊測試項目前面的光標即可選擇測試還是不測試。空杯介損值越小越好,在圖6中選擇完測試項目后點擊確定后即可進入圖7,圖7中設備可以在設定的90℃進行測量,也可以點擊立即測試,在當時溫度下測量。圖6圖77、空杯檢測完畢沒有問題后,將油杯的內電極取出置于油杯架上,取40ml待測油樣置于油杯中(注意:注入油樣時一定注意不能出現氣泡,應沿著杯壁緩緩注入),油樣注入后,再將油杯的內電極慢慢的放到位。
<懷化>天正華意電氣設備有限公司 油介質損耗電測定儀:懷化
懷化介質損耗測試儀方便PT,CT二次做交流耐壓,400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz,允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能,可實現CVT的自激法測試,可設置高壓電壓/電流、低壓電壓/電流4個保護限制,確保人身、設備。13、測試CVT時候,不僅能夠自動測試C1和C2的電容值和介損值,而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能,方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出,帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器,可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能,當儀器不接地線或接地不良時,儀器不進入正常程序,不輸出高壓。過流保護功能,在試品短路或擊穿時儀器不受損壞。19、觸電保護功能,當儀器操作人員不小心觸電時候,儀器會立即切斷高壓,保障試驗人員的.四、技術指標準確度:Cx±(讀數×1%+1pF)tgδ:±(讀數×1%+0.00040)抗干擾指標: 變頻抗干擾,在200%干擾下仍能達到上述準確度電容量范圍:內施高壓:3pF~60000pF/10kV 60pF~1μF/0.5kV外施高壓:3pF~1.5μF/10kV60pF~30μF/0.5kV分辨率:0.001pF,4位有效數字tgδ范圍:不限,分辨率0.001%,電容、電感、電阻三種試品自動識別。試驗電流范圍:10μA~5A內施高壓:設定電壓范圍:0.5~10kV(可定制12kV) 輸出電流:200mA升降壓方式:電壓隨意設置。比如5123V。試驗頻率: 40-70Hz單頻隨意設置。
