紅河發電機特性綜合測試儀2.絕緣電阻三相繞組對地測試。測試系統依次將直流500V電壓加到各臺被試機繞組與外殼（地線）之間，測量出的絕緣電阻扣除本底后作為測試結果輸出顯示，當所測絕緣電阻值大于500時顯示500，并根據標準下限值自動判斷合格與否。3. 匝間絕緣強度傳統的匝間測試方法是采用130％額定電壓下運轉3分鐘，看電機是否燒壞，即為破壞性試驗，且浪費電能，到今天為止80年代中期，推出了高壓脈沖沖擊波形比較法，對一個標準電機與被測電機同時沖擊，在示波管上顯示出兩個衰減波形，由人工進行兩波形差異比較判斷。這種方法雖然有了很大進步，但對標準電機長時間試驗，造成匝間絕緣性能降低，判斷結果也受人為因素的影響。因此，為了提高檢測精度，保證測試效果，在設計本方案時，我公司在吸收了國外的先進技術同計算機應用技術相結合的同時，采用高速A/D測試系統，采用高壓脈沖波形比較法，將匝間波形數字化處理，通過計算機對波形的幾個參量進行計算處理，得出波形的量化指標(1)衰減率(2)頻率(3)積分面積，將電機的波形自動存入計算機中與其比較，自動判斷。匝間絕緣在電機測試中非常重要，如有漏判則會造成非常嚴重的后果，造成漏判的原因大部分是匝間能量不夠，有的儀器只追求設備體積小及降低成本，采用電子調壓，儲能達不到，另外為了降低成本，用可控硅或IGBT代替傳統的閘流管作為開關器件，脈沖電流及波前時間遠達不到閘流管的效果。本公司采用閘流管作為開關器件，儲能電容0.1ｕｆ，輸出能量1.25J，以確保產品不能漏檢，測試時按照預先做標準波形時確定的采樣速度和放大倍數，將調整好的匝間高壓通過閘流管而加到電機繞組上所產生的衰減振蕩波形進行采樣，用高速A/D測試系統，將匝間波形數字化處理，通過計算機對波形的幾個參量進行計算處理，得出波形的量化指標(1)衰減率(2)頻率(3)積分面積，三相電機匝間波形采用自比方式，3個繞組的波形在屏幕上重疊顯示，單相電機測試波形與存儲標準波形進行比較，并報告面積差值及差值等判斷匝間絕緣強度的測試值。判斷精度：繞組圈數在400圈以內時，相鄰一圈匝間短路均能判斷。沖擊匝間單元采用我公司自制的測試系統，能量大、判斷準確。

紅河發電機特性綜合測試儀電阻時間”:單個電阻測量時間。單位為毫秒。值為500，小值為0。(注:不應該小于500毫秒，被測電阻越小時間應相應延長)9)“標準溫度”:用來對電阻測量值進行溫度補償。所給出的電阻上下限應是“標準溫度”中設定溫度下的值，單位為℃。值為20，值為200。10)“絕緣下限”:判斷絕緣電阻合格與否的標準，單位為MΩ。值為100。 11)“絕緣時間”:絕緣電阻測量時間。單位為秒。默認值為0。一般情況下時間設定為0即可，如發現絕緣電阻測試不穩定時可以相應延長時間。15)“耐壓電壓”:在測試系統中如果工頻耐壓為自動調壓方式時此之值為調壓單元調整電壓之參照。無論在自動或電動調壓設備上在耐壓測試時所采集到的電壓與此標準參數進行比較如果相差±20％則系統會給出相應的提示。單位為kV。16)“泄漏上限”:工頻耐壓泄漏電流上限，單位為mA。17)“泄漏下限”:工頻耐壓泄漏電流下限，單位為mA。值為0.01。18)“耐壓時間”:對被測物施加耐壓電壓的持續時間。單位為秒。值為1，小值為0。20)“空載電壓”:(出廠參數)空載測試的標準電壓值。用于空載電流和功率的修正。單位為V。默認值為380。27)“空載電流H”:(出廠參數)空載電流(修正后)上限值，單位為A。(注:電流的上限值決定電量測量單元的選檔，如果選檔有誤可能引起超量程或測量數值不準確)。28)“空載電流L”:(出廠參數)空載電流(修正后)下限值，單位為A。29)“空載平衡”:(出廠參數)空載測量的三相電流的不平衡度上限。默認值為10％。30)“空載功率H”:(出廠參數)空載損耗(修正后)上限值，單位為W。31)“空載功率L”:(出廠參數)空載損耗(修正后)下限值，單位為W。32)“空載時間”:(出廠參數)空載測量的持續時間。單位為秒。默認值為5。33) “運行時間”:(出廠參數)此項參數只有在單相電機作離合開關測試時使用。為每次電機空運轉的時間。34) “停止時間”:(出廠參數)此項參數只在單相電機作離合開關測試時使用。為每次電機空運轉后停止的時間。單位為秒。35)“運行次數”:(電機出廠參數)此項參數只在單相電機作離合開關測試時使用。每次電機空運轉并停止一段時間的循環次數。

紅河發電機特性綜合測試儀堵轉及空載采用型號為YAJ-1701E高精度數字測試儀外形如下：所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。六、軟件功能介紹：1、系統軟件功能介紹：測試程序對電機進行自動測量，并根據測試參數進行判斷。還具有測試參數的編輯管理功能，測試結果的存儲、檢索和打印功能，測試結果的統計功能1.1啟動系統:系統接線正確后方可啟動系統總電源。1.2啟動硬件:首先將系統所需各種電源送入系統，然后將繼電器—接觸器控制盤上的空氣開關接通，系統控制部分接通，先檢查電壓表指示電壓是否正常；無異常現象后打開工控機及顯示器電源，啟動計算機，計算機將自動引導至WINDOWS操作系統的桌面。1.3啟動軟件:如果計算機啟動后沒有自動進入測試系統界面，則可以通過雙擊桌面上的快捷方式圖標(測試程序保存在“D:\電機出廠”目錄下)進入測試系統界面。本系統測試程序在WINDOWS系統中運行。測試程序運行時請關閉其它程序，以確保系統測量的穩定性和準確性。進入測試系統時首先會出現提示窗口，初始化完成并且啟動按鈕在停止狀態時即可進入測試界面三相電機。

紅河發電機特性綜合測試儀用戶手冊版本號：V1.0.0 手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證 本公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。

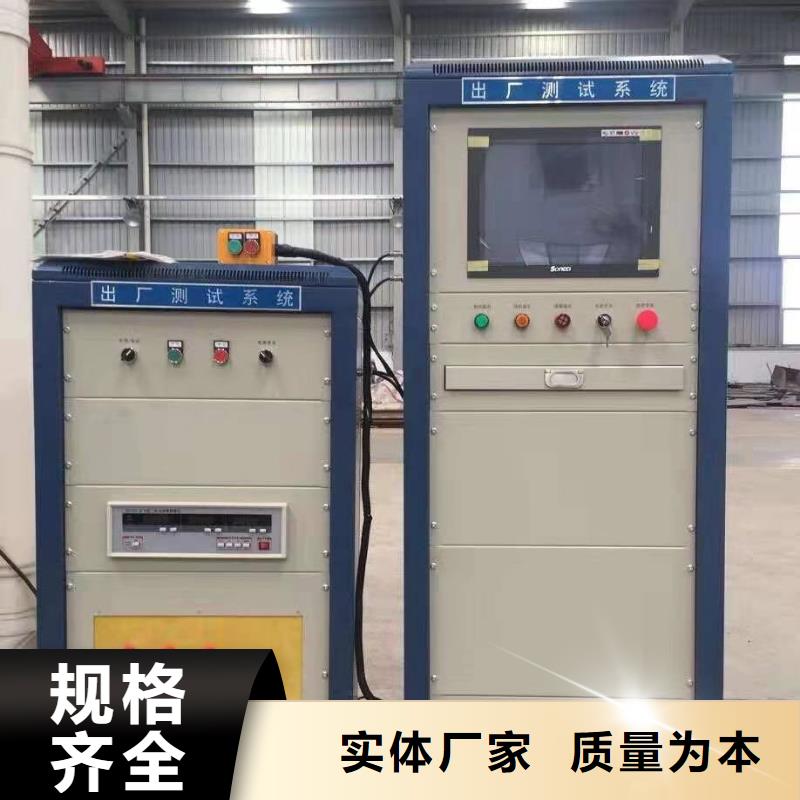

紅河發電機特性綜合測試儀 測試系統特點1．測試接線方式：4＋1工位接線測試。 2．一次接線、按一次啟動鍵可完成全部測試項目，不測試的項目可以屏蔽。可單做一項或幾項。設備配備報警燈，運行測試狀態燈光。3．數據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式，可以根據甲方要求做多個報表格式選擇打印，報表可以根據甲方要求做上指定logo和公司名稱。4．具有高性能，有很好的防護措施。5．設備具有條碼掃描功能，也具有條碼或二維碼打印功能。硬件另配。6．具有今后與廠局域網連接的功能，硬件部分另行配備。7．系統測試順序：按標準設備是直流電阻-絕緣電阻-沖擊匝間-工頻耐壓 -堵轉測試-空運轉-空載測試， 可根據用戶要求調整。8.向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫中的數據。9.采用20吋16：9高清液晶顯示器。長時間使用，使人眼睛看上去不顯疲勞。10、未盡事宜可面談協商。四、技術指標：1、直流電阻（采用數字高精度電阻計HP3544，4端測量技術，測試線及繼電器接觸電阻影響，精度高，可靠性能好）。

紅河發電機特性綜合測試儀可根據貴公司實際及要求更改一些內容1、標準參數設置與輸入功能該設備軟件系統可通過預先輸入的質量部門提供的各種型號電機的合格范圍參數，在自動測試過程中調入標準參數自動判斷被試電機合格與否。型號相同、電壓不同或極數不同的電機在參數數據庫中均按不同型號對待，單獨存儲。諸如這種對應電機型號的電機參數，數據庫中可存放上萬條記錄，完全可以容納用戶所有型號電機的參數。該界面還提供參數記錄新建、刪除、編輯、查找等功能。2、測試過程控制功能軟件系統在接線完畢、按下啟動按鈕后，可以按照設定好的測試內容與線路對電機執行自動測試。測試項目合格時：繼續下面的測試項目，如直流電阻項測試合格，則繼續絕緣電阻測試。3、編號管理功能可以根據型號類型保存相應的電機編號，并在測試時自動遞加。電機編號：在沒有新的編號前，按電機型號順序遞加，例如：前天測試電機為90S2后，一臺電機編號為050032，到昨天沒有此型號電機，測試其它型號電機，到今天下午才測試此90S2電機，如果不輸入新的編號，則測試臺電機的編號應為050033，以此類推。4、測試結果的保存功能系統軟件客隊自動測試結果進行自動保存，還可對不合格電機的數據有選擇的保存。4.1系統軟件自動將測試結果進行保存，測試合格數據直接保存，不合格電機的數據有提示，保存或刪除，以防人為因素造成的不合格。4.2 測試結果按型號、編號及日期進行分類保存。4.3 測試數據統計：按日、月或選定的時間段進行合格率統計，不合格數據分項目統計，電氣數據分以下幾種：4.3.1 直流電阻：超上限、超下限及三相不平。4.3.2 絕緣電阻：絕緣電阻下限。4.3.5 空載試驗：電流超上限、下限及三相電流不平衡，空載損耗超上限及下限。4.3.6 工頻耐壓：泄漏電流超上限5、測試結果檢索功能有相應的數據管理界面，可以通過時間、型號及編號等方式對數據進行檢索。6、測試報告打印功能6.1如果無說明，按電機型號、日期及編號順序形成固定表格形式，也可按型號、日期及選擇編號形成表格

紅河發電機特性綜合測試儀系統配置發電機特性綜合測試儀 一臺 鼠標一個計算機鍵盤 一個鉗式電流傳感器 三把電源線 一根接地線 一根測試線 一組（12根）直流量短路線二根使用說明書二本十一、售后服務若因本產品的質量問題而不能正常使用的，本公司將有如下的服務承諾：1．三個月內包退，一年包換，三年免費維修，終身優惠維修。2．根據顧客要求免費上門安裝調試。3．對顧客投訴48小時內答復處理。4．返修品一個月內送達客戶手中。以上服務承諾不包括人為損壞及操作不當對儀器造成的損壞。軟件安裝須知：將提供光盤上“發電機測試”文件夾復制到電腦中，并將該文件夾中所有文件的屬性該為“存檔”。功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。

紅河發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：單擊參量名稱下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。
