產品參數 | |
---|---|
產品價格 | 555/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 銅 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 4 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電氣電力 |
質量認證 | 9000 |
產品功率 | 5 |
工作溫度 | 45 |
<紅河>天正華意電氣設備有限公司

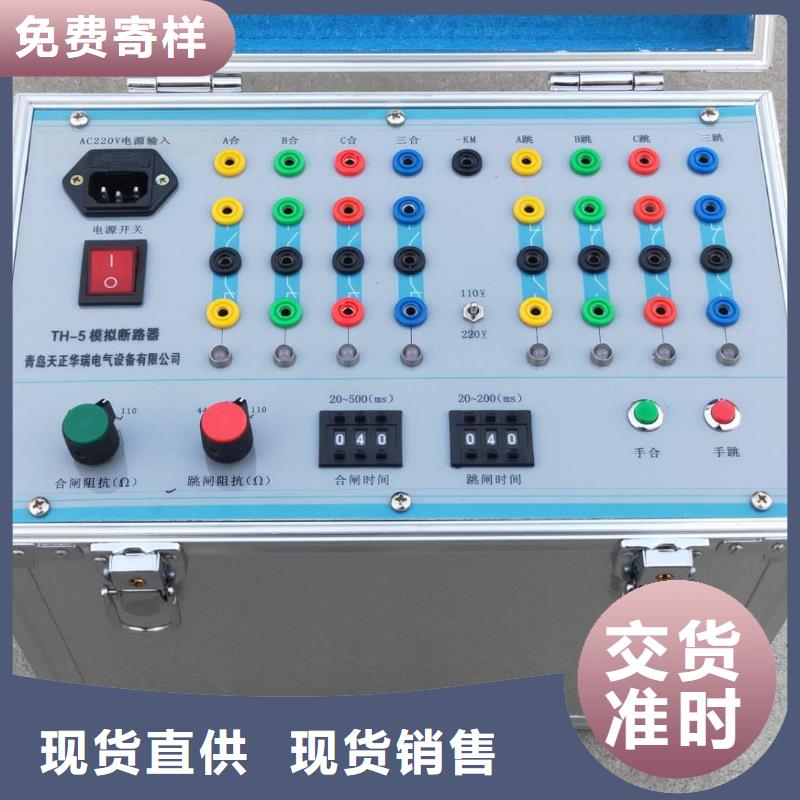

紅河模擬斷路器 注意:1. 分、合閘輸入回路是獨立分開的。2. 分位、合位 1、合位 2 輸出繼電器信號接入設備時,輸入必須為有源輸入且“﹢”極接高電位,“-”極接低電位,禁止極性錯誤。接線方式如下圖所示:分位輸出接線圖2.分/合閘時間設置根據一次設備斷路器的分、合閘時間參數設置分閘時間(10ms~90ms)、合閘時間(20ms~180ms)。3.接入供電電源打開電源開關后合閘指示燈亮,表示設備電源接通。同時,合閘繼電器導通,同時指示燈點亮表示合閘繼電器接點的初始狀態為常閉狀態,分閘指示燈處于不亮狀態,表示分閘繼電器接點處于常開狀態。4.測試開關合閘處于通電狀態下,當檢測到分閘輸入電壓后,自動讀取用戶設定的分閘延時設定時間,進入分閘操作,延時設定時間之后進行繼電器狀態切換試驗,分閘指示燈點亮;當檢測到合閘閘輸入電壓后自動讀取用戶設定的合閘延時設定時間,進入合閘操作,延時設定時間之后進行繼電器狀態切換試驗,合閘指示燈點亮。當同時檢測到分閘及合閘輸入之后,分、合閘指示燈閃爍,提示錯誤。 按手動合閘按鍵,模擬開關合閘,立即進入合位,分位繼電器接點斷開,分閘指示燈滅,合閘對應合位繼電器接點閉合,合閘指示燈亮。按手動分閘按鍵,模擬開關分閘,立即進入分位,分閘繼電器接點閉合,分閘指示燈亮,合閘輸出對應合位繼電器接點斷開,對應接點紅燈滅。使用注意事項1.使用前請認真閱讀本說明書。2.開機前請按照本說明書相關要求進行接線操作;3.禁止在試驗進行過程中做手動跳/合閘按鍵操作。4.禁止私自拆開設備。設備配套:名稱單位數量電源適配器1試驗線

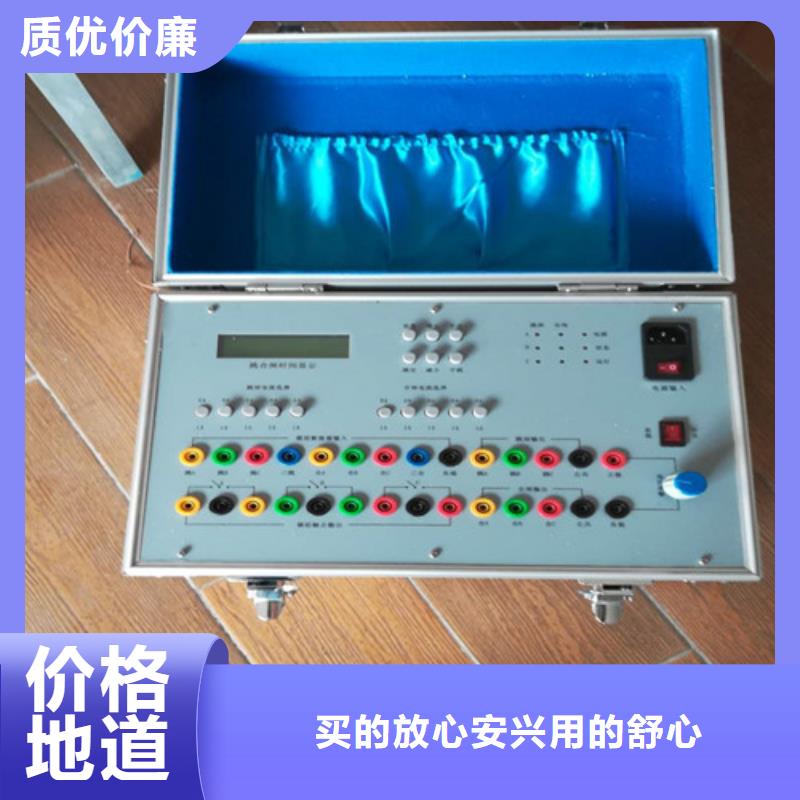

紅河模擬斷路器 二、技術參數?工作電源電壓: AC 220V10% 50Hz 工作電流小于0.5A。?跳、合閘操作電壓:DC 220V或DC 110V。?跳、合閘時間:20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms,誤差不超過±5 ms。?合閘時間選擇:40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms,誤差不超過±5ms,(500ms時,誤差不超過±20 ms)。?跳、合閘電流:跳閘電流選擇:02(B/C) 0.5A、1.0A、1.5A、2.0A、2.5A。05(B/C) 1.0A、1.5A、2.0A、3.0A、4.0A、5.0A。 跳閘線圈Ⅰ、Ⅱ并聯使用時跳閘電流增大一倍。合閘電流選擇:02(B/C) 0.5A、1.0A、1.5A、2.0A、2.5A。05(B/C) 1.0A、1.5A、2.0A、3.0A、4.0A、5.0A。 當輸入跳合閘電流超過30%整定電流時,可靠動作;小于30%整定電流時,可靠不動。跳、合閘電流由跳、合閘時間控制自動切斷。當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時,斷路器模擬裝置跳、合閘線圈中沒有電流通過。?斷路器失靈:當按下斷路器失靈按鈕時,斷路器不動作,跳、合閘電流延時1s后斷開,再經20s后恢復有電流狀態。?開出量:接點容量: DC 220V /0.5A,AC 220V/ 5A。斷路器位置輸出接點:斷路器位置輸出接點12對,相互獨立。分為兩組,與斷路器跳閘線圈相對應。跳閘線圈Ⅰ每相1對常開和1對常閉接點。跳閘線圈Ⅱ有每相2對常開接點。手合、手跳接點:手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時接點接通。其中手合接點動作后自保持,由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。?直流輔助電壓源:幅值:直流220V、110V可切換。準確度:1%輸出功率: 220V時輸出功率大于330W,110V時輸出功率大于220W。?尺寸和重量:
紅河模擬斷路器模擬斷路器與保護測試儀配合進行保護裝置整組傳動試驗系統接線圖模擬斷路器與測試儀及保護裝置相配合使用,替代實際斷路器,可以進行保護裝置動作跳合斷路器的整組傳動試驗,請參見圖3。圖3是按雙跳閘電流線圈試驗接線,當只有一路跳閘電流時,別一路不接。在保護裝置的測試過程中,模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出,將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中,與保護和測試儀配合,完成保護裝置的整組測試(如圖4,只以A相單組跳閘跳圈為例)。圖4 接入實際二次回示意圖在圖4中,“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線,“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時,模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀;當斷路器在系統故障時的跳閘方式僅為三相跳閘時,模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相;模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中(不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點)斷路器的常開或常閉接點,可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出(模擬實際斷路器輔助接點)的常開或常閉接點接入測試儀的開入量端子。
<紅河>天正華意電氣設備有限公司 微機智能型模擬斷路器2023已更新(咨訊/新聞)紅河模擬斷路器 在整組傳動中,應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子,以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用模擬斷路器裝置測試的距離保護整組試驗(回路端子號均為CSL-101B保護裝置后面板的端子號)1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例,見圖5。圖52、試驗說明 保護裝置重合閘方式選擇綜重方式,因此,在單相故障時,保護動作跳閘后重合閘啟動重合時,保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc,由分相合閘繼電器的接點再去合斷路器模擬裝置,實現分相合閘。系統故障時,保護裝置動作,使斷路器模擬裝置跳閘,斷路器模擬裝置輔助接點同步動作,常開接點打開,常閉接點閉合,因此,將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘,在重合閘測試時,將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。3、舉例說明 模擬斷路器裝置跳、合閘的動作過程:模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置;斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時,經過80ms合閘時間延時,模擬斷路器裝置合上,模擬斷路器裝置輔助繼電器常開接點閉合,常閉接點打開;同理,模擬斷路器裝置接到跳閘命令時,經過40ms跳閘時間延時后,模擬斷路器裝置跳開,模擬斷路器裝置輔助繼電器常開接點打開,常閉接點閉合;經過300ms重合閘時間延時,保護發出重合命令,再經過80ms合閘時間延時,模擬斷路器裝置重合上。
紅河模擬斷路器TH-10G模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出(模擬實際斷路器輔助接點)的常開或常閉接點接入測試儀的開入量端子。在整組傳動中,應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子,以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用TH-10G模擬斷路器裝置測試四方CSL-101B的距離保護整組試驗及失靈保護。(回路端子號均為CSL-101B保護裝置后面板的端子號)1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例,見圖5。圖52、試驗說明 四方CSL-101B保護裝置重合閘方式選擇綜重方式,因此,在單相故障時,保護動作跳閘后重合閘啟動重合時,保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc,由分相合閘繼電器的接點再去合斷路器模擬裝置,實現分相合閘。系統故障時,保護裝置動作,使斷路器模擬裝置跳閘,斷路器模擬裝置輔助接點同步動作,常開接點打開,常閉接點閉合,因此,將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘,在重合閘測試時,將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。在測試失靈保護時,將斷路器模擬裝置的“失靈按鈕”按下,向保護裝置加故障模擬量使保護動作發跳閘令,但斷路器模擬裝置不跳閘,此時測試儀仍有故障量輸出,由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。3、試驗步驟 步:將一次設備的斷路器跳合閘控制接線從控制回路中退出,接入斷路器模擬裝置。第二步:試驗接線。第三步:根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。第四步:用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。第五步:加故障量進行整組試驗。第六步:按下模擬斷路器裝置的“失靈按鈕”,加故障量進行失靈保護的測試。4、舉例說明 TH-10G模擬斷路器裝置跳、合閘的動作過程:模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置;斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時,經過80ms合閘時間延時,模擬斷路器裝置合上,模擬斷路器裝置輔助繼電器常開接點閉合,常閉接點打開;同理,模擬斷路器裝置接到跳閘命令時,經過40ms跳閘時間延時后,模擬斷路器裝置跳開,模擬斷路器裝置輔助繼電器常開接點打開,常閉接點閉合;經過300ms重合閘時間延時,保護發出重合命令,再經過80ms合閘時間延時,模擬斷路器裝置重合上。當模擬斷路器裝置失靈時,雖然接到跳閘命令,但不跳閘,電流線圈中有電流,并保持1s后電流消失。保修條件本測試儀保修自發貨之日起十二個月內,用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下,發現問題本公司給予免費維修;終生維護。
