紅河變壓器有載開關測試儀現場打印測試報告需要打印測試報告，便可點擊打印按鈕，進入打印界面，如圖十八所示。若直接用機載的微型打印機打印數據及波形：選擇“在線簡略打印”、“輸出到打印”若要輸出PDF文件：選擇“標準打印”、“輸出到PDF文件”，可以生成一個PDF格式的文檔，以便于保存電子版或?qū)ζ鋬?nèi)容進行再次編輯修改。圖十八6.4 選擇“外接電源”方式測試：外接電源試驗方法是由用戶自備試驗電源，對變壓器有載分接開關進行導通試驗。本裝置測試接線設計有“外接電源”測試功能，測試時按照第四章“試驗接線”中的圖三、或圖四、或圖五接線。項目設置及操作流程與“內接電源”方式相同。6.5脫機分析或重新編輯試驗報告本系統是一款綠色軟件，可隨意安裝在辦公室電腦中（安裝路徑：C:\Program Files\）。從測試儀器界面的文件下拉菜單中將數據導出，用U盤再將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。具體操作見6.1節數據查詢分析。6.6歷次數據查詢功能歷次數據查詢功能可以查詢以前測試并保存過的數據和波形。具體操作步驟如下：⑴ 開數據查詢窗口點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。⑵ 查找要打開的測試記錄

紅河變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當?shù)竭_(dá)頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

紅河變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

紅河變壓器有載開關測試儀儀器操作測試5.1測試前的準備：① 接地線：從儀器面板上的“〨接地端”連接到大地。② 按第四章“試驗接線”對應接線圖接線，檢查接線準確無誤。③ 將“電源調節”旋鈕逆時鐘旋轉調節到小位置。④ 將“電源啟停”按鈕置于彈起位置（指示燈熄滅），停止電源輸出。5.2主界面功能介紹：將電源線插入儀器的220V電源插座，打開電源開關，接通電源，程序啟動Windows XP系統，待程序啟動完畢，點擊圖標【有載開關測試系統】，程序進入測試主界面如下圖六所示。圖六5.3交流試驗測試操作流程 （參考圖八、圖九、圖十）5.3.1測試前設置相關參數信息設置：點擊菜單區中【信息設置】項，即可打開信息設置窗口，如圖七所示：用戶只需要對信息設置菜單中的【信息設置】項進行設置，不需要對其他三項（通道設置、AD設置、系統校準設置）進行設置或修改。參數設置方法：雙擊桌面上快捷〖文通〗圖標，選擇該功能的手寫或鍵盤輸入法，便可進行參數設置或修改。設置參數主要包括用戶信息和設備信息。這些信息要在系統數據庫中存儲，以便以后的查詢、打印報告等操作。信息設置中的“分接方式”參數設置，可以從主界面“分接方式”中設置，也可在該表格中設置，將該參數設置成與實際有載開關檔位的動作方向相同，便于記錄有載開關檔位的動作方向與測試波形的對應關系。

紅河變壓器有載開關測試儀在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。②接線方法 短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”。黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖七所示：圖七2）分相YN型測試①分相YN型測試是指變壓器高壓側為YN型連接的變壓器，其特點為可以使用單相法直接測出某一相的阻抗參數。在短路阻抗測量界面下選擇“2、分相YN型測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。輸入好參數后，按確認鍵進入測試界面，如圖八。圖八在此界面下，按“確認”鍵記錄當前所測繞組的參數，然后按“選擇”鍵更改加壓繞組，三相記錄完成后，按“←”或 “→”鍵”進行三相折算，顯示如圖九所示界面。此時按“返回”鍵可返回短路阻抗主菜單

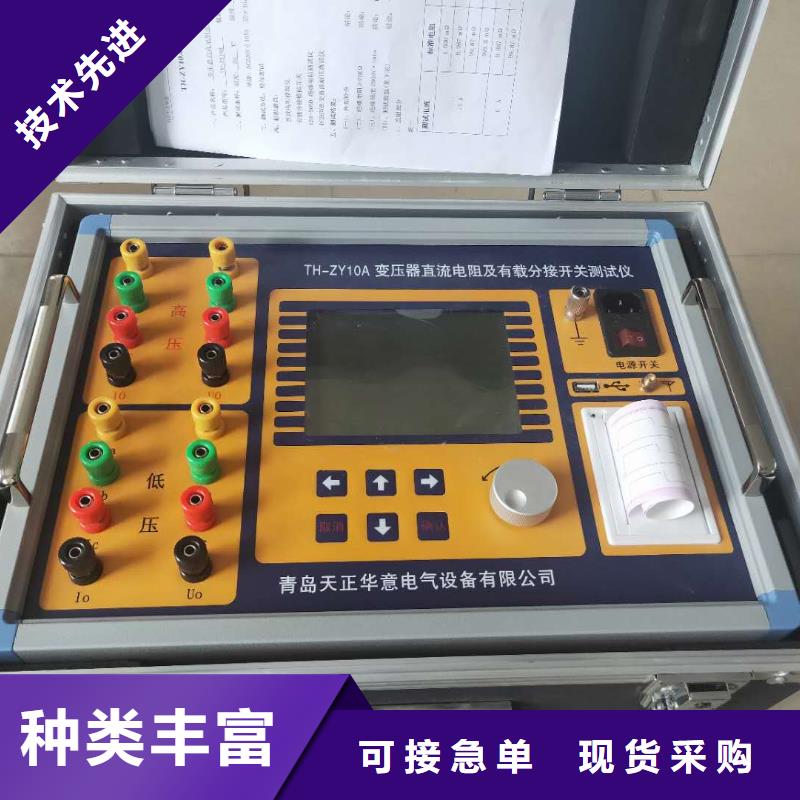

紅河變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

紅河變壓器有載開關測試儀自動測試操作流程：⑴ 選擇自動觸發方式觸發方式有兩種：“自動”或“人工”。選擇設定“自動”或“人工”觸發（選擇打√設定），儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線，通常先將測試線鉗插入 “電流輸出1”端子上；當圖八界面提示“電流超量程，請選用輸出2測試”，時，再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試（操作步驟） 步：啟動測試：點擊〖測試〗鍵后，即可打測試界面，如圖八所示，軟件開始采集波形，并進入“電流量程自動調整”功能；圖八第二步：電源調節：按下儀器面板上的〖電源啟停〗按鈕，按鈕開關處于按下位置（指示燈亮），再順時鐘旋轉〖電源調節〗旋鈕（將旋鈕順時鐘旋轉到頭），在旋轉調節電流過程中注意觀察界面提示，若界面一直出現“待電流波形穩定后，點擊結束按鈕” ，證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程，請選用輸出2測試”，這時按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出，再將測試線鉗插入“電流輸出2”端子上，重新按下〖電源啟停〗按鈕（指示燈亮），繼續測試。若提示“請緩慢調節電位器，降低電流”，這時可逆時鐘旋轉〖電源調節〗旋鈕，緩慢降低電流，待提示字符自動消失后可繼續測試。在調節電源過程中，若電流輸出超量限（或電源輸出有短路），電源會自動保護（電源停止輸出），蜂鳴器報警（長響），這時應按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。

紅河變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。
