紅河觸指壓力測試儀我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。1.1產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；

高壓隔離開關觸指壓力測試現場操作紅河

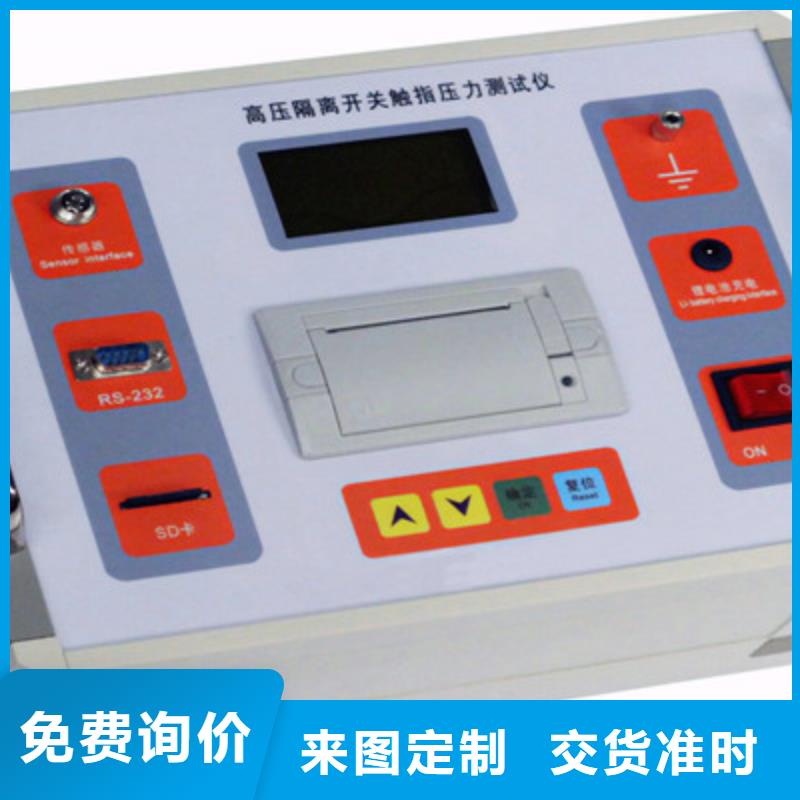

紅河觸指壓力測試儀針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境：-10～40℃，≤80％RH 大氣壓力 86～106kpa電源電壓：機內鋰電池：≤20 W測量范圍：≤1000 N 誤差：≤1％讀數±1N測量直徑（觸指開距）：20mm～90mm (常規)小于20mm大于150mm（可定制）內置鋰電池，電源工作時間：≥6小時（可定制）。充電方式：專用充電器接面板鋰電池充電接口充電；傳感器信號線長度：10m絕緣電阻 ＞2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

<紅河>天正華意電氣設備有限公司
高壓隔離開關觸指壓力測試現場操作紅河 <紅河>天正華意電氣設備有限公司

紅河觸指壓力測試儀如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

紅河觸指壓力測試儀TH-DR具備先進的DSP數據處理能力，可實現穩態信號分析，如諧波分析、有效值/派生量計算，以及信號暫態過程的捕捉、記錄。TH-DR配備上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線與TH-DR聯機，實現遠程控制、數據共享、電氣試驗等功能。TH-DR小型在線錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，TH-DR實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：TH-DR多可接入16路開關量、16路模擬量。TH-DR實時計算模擬量有效值，派生量（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，21次）、矢量圖。有效值、開關量可以實時傳輸給上位機。

<紅河>天正華意電氣設備有限公司 高壓隔離開關觸指壓力測試現場操作紅河
<紅河>天正華意電氣設備有限公司

紅河觸指壓力測試儀菜單操作說明：1、打開電源，進入主界面，如下圖：2、文件菜單：新建：表示當前數據，恢復到主界面。打開：表示打開已保存的數據。⑴、按測試日期查找：輸入日期的“年、月、日”，如只輸入“年”也可進行模糊智能查找。⑵、按品名查找：指的是輸入“開關型號”進行查找，英文分大小寫，必須輸入正確，輸入前幾位也可以查找。⑶、按變電站名查找：輸入“變電站名稱”進行查找。⑷、所有文件：點擊點菜單，顯示所有測試的數據。⑸、打開文件：將選中的文件打開，選中的文件雙擊也可以打開。⑹、刪除文件：將選中的文件刪除。⑺、刪除變電站：將選中的變電站名稱刪除，此刪除謹慎操作。⑻、退出：退出此菜單。保存:表示保存當前測試的數據，文件名自動生成，以當前日期命名，方便查找，也可以自己命名存儲。將文件發送到U盤：點擊此菜單，將所有數據上傳到U盤。從U盤導入文件：點擊此菜單，將U盤數據導入儀器。生成標準并自動保存：點擊此菜單，將當前測量的數據生成標準并保存到數據庫。

高壓隔離開關觸指壓力測試現場操作紅河

紅河觸指壓力測試儀TH-DLCZ觸指壓力檢測儀使用說明書青島天正華意電氣設備有限公司一.概述隔離開關是電力系統中使用量應用范圍廣泛的高壓開關設備。由于戶外隔離開關是完全暴露在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。

<紅河>天正華意電氣設備有限公司 高壓隔離開關觸指壓力測試現場操作紅河

紅河觸指壓力測試儀注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考壓力（N）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，如有幾對觸指則應分別測量隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。

<紅河>天正華意電氣設備有限公司 高壓隔離開關觸指壓力測試現場操作紅河

紅河觸指壓力測試儀是專用于斷路器機構狀態監測的裝置，根據DL/T 846.3-2004、GDW11366-2014標準。斷路器在運行中，通過斷路器分（或合）閘線圈的電流、電壓、時間、速度等波形曲線圖譜分析，對斷路器操作機構的狀態做出診斷，如：機構卡澀、油脂固化凝結、分/合閘線圈狀態、輔助點失效、蓄電池穩定、合（分）閘時間、三相不同期性等。一、儀器特點：1、本儀器為工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。2、進口8.4寸彩色觸摸屏，windows操作系統，人性化操作界面直觀，便于現場操作人員使用。3、存儲容量大，可保存30000組數據。4、支持中英文輸入。5、配備U盤接口，直接把數據保存到U盤，傳到計算機，也可以在計算機中建立數據庫（如變電站名、線路名稱、斷路器名稱），拷入儀器中。6、內置大容量鋰電池，待機時間長達20小時。7、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關，開關動作一次，得到所有數據及圖形。

紅河觸指壓力測試儀感謝你選擇了TH-DR小型在線錄波儀。為了充分發揮分析儀的功能，請首先仔細閱讀本使用手冊，并留用隨時查閱。 版本 用戶手冊版本號：V1.0.4手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。簡 介TH-DR小型在線錄波儀，是以高性能MCU、嵌入式操作系統為核心，實現了數據采集、處理、傳輸、存儲功能的小型在線錄波裝置。

<紅河>天正華意電氣設備有限公司 高壓隔離開關觸指壓力測試現場操作紅河

紅河觸指壓力測試儀注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便青島天正華意電

<紅河>天正華意電氣設備有限公司 高壓隔離開關觸指壓力測試現場操作紅河

紅河觸指壓力測試儀、儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑(mm) 量程（N） 適應梅花觸頭規格 梅花觸頭內徑（mm） 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。
