賀州三相標準功率源 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。圖六、電表校驗屏（5） 電表校驗-走字試驗界面圖七、走字試驗屏此屏顯示出從進入此界面開始到當前時刻的累計有功電能，進入后記度器自動開始走字，當按下【確定】鍵后數據清零，重新開始走字，顯示出當前累計的電能數值；在此功能屏下可用來進行電表的走字試驗，與表記記度器對比，防止換銘牌或齒輪的竊電手段。（6）矢量分析界面－三相四線如圖八所示，在屏幕的左上部分顯示出三相四線制計量裝置的實測矢量六角圖，同一個坐標系中三相電壓、三相電流六個量的矢量關系；在屏幕的右上部分顯示出三相電壓、三相電流的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，圖中所示為標準阻性負載時接線全部正確情況下的向量圖。

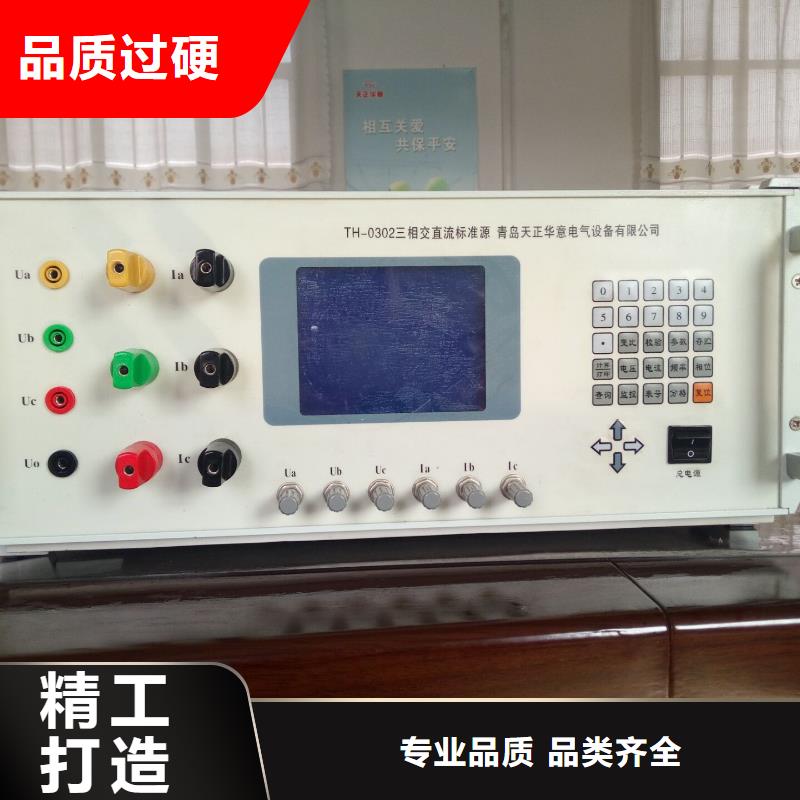

賀州三相標準功率源 產品簡介本裝置是采用現代測試DDS波形合成高速數字處理器( DSP )復雜可編程邏輯陣列( CPLD )大規模集成功放嵌入式計算機系統等技術而設計。適用于電能表(選配），交直流指示儀表的檢定和校準，是電力系統用于電力產品檢定和校準的理想設備。二、產品主要功能及特點?國內首創將系統、測量和信號產生集成在一個模塊上，產品集成度高，故障率低，體積小，重量輕，響應速度快，效率高，可靠性高，功能強，輸出功率大，標準源輸出。?采用獨創操作系統，開機立即顯示測試畫面，無需導引程序，響應速度快，工作效率高。?視窗和按鍵操作結合（二功能兼備），操作具有多樣性，可適用于不同人群和習慣，操作簡單。?內含交直流標準源，可直接檢定各種交直流指示儀表。?可自動檢定各種電能表(選配)和指示儀表的各項指標。?電壓，電流，功率，相位，頻率，諧波均采用優越閉環輸出，設置點一次到位，軟件調整，使用方便。?電壓，電流，相位設有豐富常用實用點，操作簡單，一點到位，使用便捷效率高。?備有數字旋轉編碼器調節，使用便捷，簡單。?輸出電壓，電流和功率均為高精度，高穩定度標準源，軟件校準。?輸出標準諧波2～31次，可單次或任意疊加多次諧波輸出。?三相電壓之間，三相電流之間，各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。?具備三相頻率獨立設置，分相變頻。?備有多重報警和保護功能，故障自行檢測，并顯示故障類型和部位，使用可靠。?備有接口和軟件，接口協議開放，用戶可自行編程控制儀器。?可支持國內同類產品操作軟件使用。

賀州三相標準功率源 矢量分析界面-三相三線如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定，上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。

賀州三相標準功率源 主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：

賀州三相標準功率源本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及相關標準的要求而設計的單相0.05級交直流標準裝置。可檢定0.2級及以下交直流電壓表、電流表、頻率表、電阻表。源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置設有RS-232接口，能與計算機組成半自動檢定系統。軟件界面友好功能豐富，包括檢定、存儲及查詢功能。 裝置采用240＊128液晶屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種指針式和數字式萬用表、工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 輸出容量　20VA；3．2 交流電流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A輸出容量　20VA

賀州三相標準功率源 穩定度測量在圖6界面中按“2”鍵進入圖8界面，可測量所有電量（交直流電壓、電流、功率）的穩定度。設定好采樣次數和采樣時間，按“OK”鍵可測量所選電量的穩定度。“倒計次”框中實時倒計當前采樣次數，次數至零時表內發出一聲蜂鳴提示，顯示測得的穩定度值；再繼續計數開始下一次的測量，“倒計次”次數至零時刷新顯示穩定度值，如此循環測量。若在過程中改變采樣次數或采樣時間，則立即按新設定值測量。只有按“SEL”鍵改變被測量或按“返回”鍵時才退出測量狀態。 默認時各參數設置如下：“采樣次數”為20（1～120）；“采樣時間”為5s（1～25s）；“算法”為PKPK（峰峰值）。按“SEL”鍵循環選擇被測電量，依次為：“交流電壓”、“交流電流”、“功率”、“直流電壓”、“直流電流”。測量狀態為交流電壓、交流電流時每按一次“OK”鍵測量一次三相被測量的幅值對稱度。測量狀態為直流時包含“直流”和“變送器”，可按“?”鍵切換；“標準值”欄下顯示出當前狀態是“直流”還是“變送器”；此時注意接入不同的接線端。注意“直流”和“變送器”的區別：在背板分不同的輸入端輸入。“直流”為50V以上或0.1A以上；“變送器”輸入為24V或24mA。

賀州三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

賀州三相標準功率源單相標準功率源采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器及觸摸屏、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門及現場使用。它具有以下特點： 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。 內嵌高等級標準電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定電壓電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作電流、功率因數試驗點豐富，便于配置各種校表方案 數據存儲量大，可以很方便查詢到校驗數據。 帶有RS232串口，便于計算機控制及升級軟件。

賀州三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

賀州三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
