賀州接地電阻測試儀測試儀 操作說明5.1 測試前準備由于儀器在啟動測試后輸出交流電壓會危及到人身，請務必遵守電器事項，在啟動儀器之前做好檢查：（1）測試工位應與其他工位分離且鋪設絕緣地墊，非測試者嚴禁進入測試工位；（2）測試者應佩戴絕緣手套；（3）測試儀良好接地；（4）操作者應接受過相關的知識培訓；（5）所有連接操作必須確保儀器無輸出時進行，嚴禁測試中插拔測試線和被測電器；（6）測試線和測試使用的工裝應經常檢查，以確保正常測試。5.2 開機5.2.1 開機界面TH-305電壓下限設置范圍 0.0-8.00V， 補償補償電壓設置范圍 0.00-2.00V自動，手動開路開路電壓設置范圍3.0V-8.0V，當前測試步輸出的電壓時間測試時間在上圖所示界面，按“上，下”鍵可以切換到下圖所示界面，此時可以修改測試等待時間。01 項 目 循環測試02 時 間： 3 S03 →圖5.9上圖所示內容表示：循環測試項為前兩項。當測試跑完第三步的等待時間后，從再次步開始進行循環測試，等待時間為3秒，即3秒后跳到步開始進行測試，即使第三步之后仍有測試項也不進行測試。在等待時間內，按“啟動”鍵可以馬上跳到步開始測試，而無需等3秒時間跑完；若按“停止”鍵，則停止測試。等待時間設置為“0”表示一直循環等待，只有按下“啟動”鍵才能開始循環測試。注：項不可設為循環項，否則無法啟動測試。

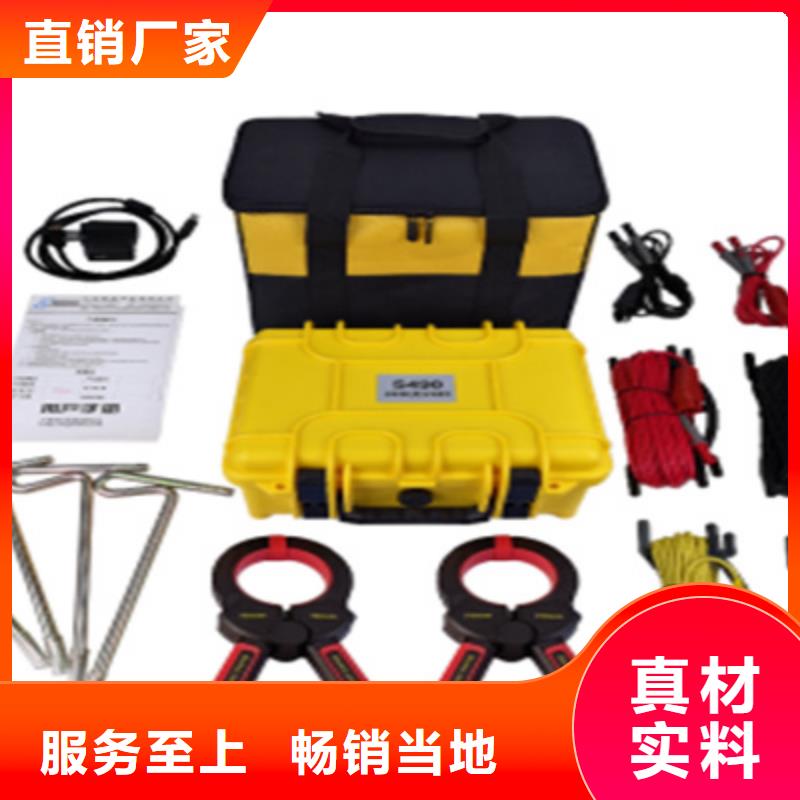

賀州接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、存儲采用鍵盤漢字輸入，方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用7、輸出電流：5A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生
生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生 <賀州>天正華意電氣設備有限公司

賀州接地電阻測試儀規定1.3.1 測試工作站綜合測試儀及其配套電源、連接線、測試裝具構成測試工作站。1、位置選擇工作站的位置必須安排在一般人員非必經的處所，使非工作人員遠離工作站。如果因為生產線的安排而無法做到時，必須將工作站與其它設施隔開，并且特別標明“測試工作站”。如果工作站與其它作業站非常接近時，必須特別注意的問題。在測試時必須標明“危險！測試執行中，非工作人員請勿靠近！”。2、輸入電源本測試儀工作電源220V AC±10％，50/60Hz±5％單相，在開機前務必檢查并確定電壓與輸入電源電壓一致，否則會造成機器損壞和人員傷害，另外也必須選擇正確規格的保險絲（5A），更換保險絲前必須先拔掉輸入電源線，以避免危險。測試儀必須有良好的接地，作業前務必將地線接妥，以確保人員。測試站的電源必須有單獨的開關，安裝于測試站的入口顯眼處并予特別標明，以便接觸及靠近者清楚辨別。一旦有緊急事故發生時，可以立即關閉電源，再進入處理事故。3、工作場所盡可能使用非導電材質的工作桌工作臺。操作人員和待測物之間不得使用任何金屬。操作人員的位置不得有跨越待測物去操作或調整待測設備的現象。測試場所必須隨時保持整齊、干凈，不得雜亂無章。不使用之儀器和測試線請放于固定位置，須讓相關人員能立即確認出正在測試的物件。不得在易燃物品的旁邊使用多功能安規測試儀。

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生

賀州接地電阻測試儀簡介一般規定使用本儀器以前，請先了解本機所使用和相關的標志，以策。本儀器所引用的規范為 Safety Class I 的規定(機體具有保護用的接地端子)。守則不允許無關人員以及未經訓練合格人員進入測試站；操作人員必須持續不斷進行培訓；衣著規定操作人員不可穿著有金屬裝飾物的服裝或配戴金屬飾物、手表；醫學規定本儀器不允許有心臟疾病或類似風險人員操作。測試程序規定?禁止對帶電電路或設備作耐壓測試；?如果儀器具有外部接地接點，應確認接地接點已被接妥。特別注意，不論被測物為具電極的絕緣材料、具有高壓連接點或線的零件或是具有二孔或三孔的電源線的機具或設備，開機前必須確認已將高壓回路線(Return/Sense-)接妥。?只有在測試時才插上高壓測線，取用高壓線(夾)必須握在絕緣部分––不能直接觸摸高壓輸出端(夾)。必須確認操作人員均能夠完全自主掌控本儀器的控制開關及遙控開關，遙控開關必須放置定位，不能任意放置。?青島天正華意全系列安規測試儀的高壓回線(Return/Sense-)并不直接接地。這種設計可量測到極微量的漏電電流，但是在做測試時，被測物必須與地線、大地完全絕緣。?如果被測物地線直接接地，可能會造成無法量測到電流或所量測到的電流不準確。 若有任何不清楚的地方，請與青島天正華意的客服部聯系。?在耐壓測試進行中，不能碰觸測試對象或任何與被測物有連接的對象。?或高壓警告標識，該標識用于表明端子間有高壓輸出。?提示注意標識，該標識用于表明儀器操作中應特別注意的地方。?接地標識，該標識用于表明儀器的接地端子。1.2 測試規定?位置選擇工作站的位置選定必須安排在一般人員非必經的開闊場所，使非工作人員遠離工作站。必須將工作站與其它設施隔開，并且要特別標識“高壓測試工作站”。在測試時必須標明“危險！測試執行中，非工作人員請勿靠近！”。?輸入電源本系列測試儀采用單相220V±10％，50Hz±5％的工作電源，在開機前請確保輸入電源電壓的正確，否則會造成機器損壞和人員傷害。更換保險絲前，請選擇正確的規格。必須將本測試儀的接地端子與大地可靠連接，以確保。工作站的電源必須有單獨的開關，應安裝于工作站的入口顯眼處并給予特別標識，讓所有的人都能辨別那是工作站

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生 <賀州>天正華意電氣設備有限公司

賀州接地電阻測試儀在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。在電阻測試模式下，按A鍵切換到電流測試模式。5．數據鎖定/解除/存儲在測試模式下，按HOLD鍵鎖定當前顯示值，顯示HOLD符號，同時，將此鎖定值作為一組數據依次自動編號并存儲，再按HOLD鍵取消鎖定，HOLD符號消失，可繼續測量。循環操作，能存儲99組數據。若存儲已滿，閃爍顯示MEM符號。如圖9，鎖定被測電阻0.016Ω，同時作為第01組數據存儲。如圖10，鎖定被測電流278mA，同時作為第99組數據存儲，此時內存已滿，MEM符號閃爍顯示。在數據查閱模式下，按MEM鍵退出數據查閱，才能進行數據鎖定、存儲操作。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，才能進行數據鎖定、存儲操作。關機后再開機，不會丟失所存數據。6．數據查閱按MEM鍵進入查閱存儲數據模式，且默認顯示所存的第01組數據，見圖11。再按向右箭頭鍵，向上翻閱所存數據，按向左箭頭鍵，向下翻閱所存數據。若無存儲數據，顯示見圖12。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，再按MEM鍵進入查閱存儲數據模式。

賀州接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生 <賀州>天正華意電氣設備有限公司

賀州接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

賀州接地電阻測試儀直線法布線測試圖8 儀器直線法測試接線示意圖電流線和電位線同方向（同路徑）放設稱為三極法中的直線法，見圖8。電流極放線在土壤電阻率均勻地區C可取2D在土壤電阻率不均勻地區可取3D。P通常為0.5～0.6倍C。電位極P應在被測接地裝置G與電流極C連線方向移動三次，每次移動的距離為dCG的5％左右，如三次測試的結果誤差在5％以內即可。一般在放線路徑狹窄困難和土壤電阻率均勻的情況下，接地阻抗測試才采用直線法，應尤其注意使電流線和電位線保持盡量遠的距離，以減小互感耦合對測試結果的影響。夾角法布線測試圖9 儀器夾角法測試接線示意圖通常情況下接地裝置接地阻抗的測試宜采用電流和電位線夾角布置的方式。放線如前面的要求，θ通常為45°以上，一般不宜小于30°，P的長度與C相近。如果土壤電阻率均勻，可采用C和P相等的等腰三角形布線，此時使θ約為30°，dCG＝dPG＝2D。

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生

賀州接地電阻測試儀報警功能設定在測試模式下，按AL鍵開啟或關閉報警功能。在測試模式下，長按AL鍵3秒后進入設定報警臨界值功能，此時位數字閃爍，先設置位，見圖13、圖14。按AL鍵切換高位到低位的數字，在當前位數字閃爍時按左右箭頭鍵改變“0、1、…9”的數字，各位數字設置完畢后，按AL鍵3秒確認當前設定的報警臨界值，設定成功即開啟報警功能，然后自動回到測量模式。若負載大于報警臨界值，儀表會閃爍顯示報警符號，同時發出間歇“嘟--嘟--嘟--”聲。 設定過程中，按POWER鍵可以退出報警臨界值設定功能，返回測量狀態，不改變之前的設定值。在數據查閱模式下，按MEM鍵退出數據查閱模式，才能進行報警臨界值設定操作。8．報警臨界值查看在測試模式下，按AL鍵3秒后進入查看報警臨界值，其高位閃爍顯示，每次查看的是上次設定的值。再按AL鍵3秒或POWER鍵退出查看，返回測量狀態。如圖15，上次設定的電阻報警臨界值為20Ω。9．數據在數據查閱模式下，按MEM鍵＋POWER鍵，自動所有存儲數據。數據完畢后顯示見圖12。數據后不能再恢復。

<賀州>天正華意電氣設備有限公司

賀州接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生

賀州接地電阻測試儀 長鉗頭:65×32mm2. 圓鉗頭:Φ32mm 扳機：控制鉗口張合4. HOLD鍵：鎖定/解除顯示/存儲5. POWER鍵：開機/關機/退出/組合數據6. MEM鍵：數據查閱鍵/組合數據7. AL報警功能鍵：報警功能開啟/關閉/報警臨界值設定8. 電阻測量切換鍵Ω/右箭頭鍵9. ＊電流測量切換鍵A/左箭頭鍵1液晶顯示屏注僅限于C型。液晶顯示1．液晶顯示屏⑴.報警符號 電池電壓低符號存儲數據已滿符號 數據查閱符號⑸. 2位存儲數據組編號數字 電流、電壓單位符號 電阻單位符號 ⑻.雜訊信號 數據鎖定符號.鉗口張開符號 .直流DC符號 十進制小數點 ⒀.4位LCD數字顯示 交流AC符號2．特殊符號說明⑴. 鉗口張開符號，鉗口張開時，該符號顯示。此時，可能人為扣壓扳機；或鉗口已嚴重污染，不能再繼續測量。Er”開機出錯符號，可能開機時扣壓扳機或鉗口已張開。⑶. 電池電壓低符號，當電池電壓低于5.3V，此符號顯示，此時不能保證測量的準確度，應更換電池。⑷. “OL Ω”符號，表示被測電阻超出了鉗表的上量限。⑸. “L0.01Ω”符號，表示被測電阻超出了鉗表的下量限。＊⑹. “OL A”符號，表示被測電流超出了鉗表的上量限。⑺. 報警符號，當被測量值大于設定報警臨界值時該符號閃爍顯示，同時儀表發出間歇“嘟--嘟--嘟--”聲。⑻. MEM存儲數據已滿符號，內存數據已滿99組，不能再繼續存儲數據，MEM符號閃爍。⑼. MR查閱數據符號，在查閱數據時顯示，同時顯示所存數據的編號NOISE符號，當被測試接地回路有較大干擾電流時此符號閃爍顯示，同時儀表發出“嘟--”提示聲。此時不能保證測試的準確性。注：僅限于C型。3．顯示示例⑴．鉗口處于張開狀態，不能測量開機出錯指示Er(Error)被測回路電阻小于0.01Ω被測回路電阻為：5.1Ω⑸．被測回路電阻為：1Ω鎖定當前測量值：2.1Ω自動存儲為第08組數據⑹．查閱存儲的第26組數據被測回路電阻為：0.028Ω＊報警功能啟動，被測電流超過設定報警臨界值電池電壓低顯示，此時不能保證測量的準確度被測量的電流為：8.40A鎖定當前顯示值作為第37組數據存儲當前鎖定值⑻．查閱所存第08組數據被測量的電阻為：30.0Ω此數據是在有很大干擾信號時測得

生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生 <賀州>天正華意電氣設備有限公司

賀州接地電阻測試儀電阻測量原理XRD系列鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。見下圖。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。R＝E/I2． 電流測量原理C＋型鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。見下圖。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。其中：n為副邊與原邊線圈的變比系數。八．接地電阻測量方法1．多點接地系統對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。見下圖。當用鉗表測量時，其等效電路如下：其中：R1為預測的接地電阻。R0為所有其它桿塔的接地電阻并聯后的等效電阻。雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0＝0。這樣，我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。2．有限點接地系統這種情況也較普遍。例如有些桿塔是5個桿塔通過架空地線彼此相連；再如某些建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此連接。在這種情況下，如果將上圖中的R0視為0則會對測量結果帶來較大誤差。出于與上述同樣的理由，我們忽略互電阻的影響，將接地電阻的并聯后的等效電阻按通常意義上的計算方法計算。這樣，對于N個（N較小，但大于2）接地體的接地系統，就可以列出N個方程：其中：R1、R2、…….RN是我們要求得的N個接地體的接地電阻。R1T、R2T、……RNT分別是用鉗表在各接地支路所測得的電阻。這是一個有N個未知數，N個方程的非線性方程組。它是有確定解的，但是人工解它是十分困難的，當N較大時甚至是不可能的。

<賀州>天正華意電氣設備有限公司

賀州接地電阻測試儀 長鉗頭:65×32mm2. 圓鉗頭:Φ32mm 扳機：控制鉗口張合4. HOLD鍵：鎖定/解除顯示/存儲5. POWER鍵：開機/關機/退出/組合數據6. MEM鍵：數據查閱鍵/組合數據7. AL報警功能鍵：報警功能開啟/關閉/報警臨界值設定8. 電阻測量切換鍵Ω/右箭頭鍵9. ＊電流測量切換鍵A/左箭頭鍵1液晶顯示屏注僅限于C型。液晶顯示1．液晶顯示屏⑴.報警符號 電池電壓低符號存儲數據已滿符號 數據查閱符號⑸. 2位存儲數據組編號數字 電流、電壓單位符號 電阻單位符號 ⑻.雜訊信號 數據鎖定符號.鉗口張開符號 .直流DC符號 十進制小數點 ⒀.4位LCD數字顯示 交流AC符號2．特殊符號說明⑴. 鉗口張開符號，鉗口張開時，該符號顯示。此時，可能人為扣壓扳機；或鉗口已嚴重污染，不能再繼續測量。Er”開機出錯符號，可能開機時扣壓扳機或鉗口已張開。⑶. 電池電壓低符號，當電池電壓低于5.3V，此符號顯示，此時不能保證測量的準確度，應更換電池。⑷. “OL Ω”符號，表示被測電阻超出了鉗表的上量限。⑸. “L0.01Ω”符號，表示被測電阻超出了鉗表的下量限。＊⑹. “OL A”符號，表示被測電流超出了鉗表的上量限。⑺. 報警符號，當被測量值大于設定報警臨界值時該符號閃爍顯示，同時儀表發出間歇“嘟--嘟--嘟--”聲。⑻. MEM存儲數據已滿符號，內存數據已滿99組，不能再繼續存儲數據，MEM符號閃爍。⑼. MR查閱數據符號，在查閱數據時顯示，同時顯示所存數據的編號NOISE符號，當被測試接地回路有較大干擾電流時此符號閃爍顯示，同時儀表發出“嘟--”提示聲。此時不能保證測試的準確性。注：僅限于C型。3．顯示示例⑴．鉗口處于張開狀態，不能測量開機出錯指示Er(Error)被測回路電阻小于0.01Ω被測回路電阻為：5.1Ω⑸．被測回路電阻為：1Ω鎖定當前測量值：2.1Ω自動存儲為第08組數據⑹．查閱存儲的第26組數據被測回路電阻為：0.028Ω＊報警功能啟動，被測電流超過設定報警臨界值電池電壓低顯示，此時不能保證測量的準確度被測量的電流為：8.40A鎖定當前顯示值作為第37組數據存儲當前鎖定值⑻．查閱所存第08組數據被測量的電阻為：30.0Ω此數據是在有很大干擾信號時測得

<賀州>天正華意電氣設備有限公司 生產地網異頻接地電阻測量儀地網阻抗測試儀_誠信企業生

賀州接地電阻測試儀測試線阻校驗為了提高現場測量接地電阻的精密性、穩定性，避免因測試線長時間使用線阻變化引起的誤差；避免因測試線未完全插入儀表接口或接觸不良引起的誤差；避免因用戶更換或加長測試線引起的誤差等，特設計了線阻校驗功能，對于“30Ω”檔的低值電阻測量更加。連接好測試線與儀表后，將所有測試線的另一端短接，如下圖，將 FUNCTION功能轉換旋鈕切換至對應的接地電阻測量檔位，按“TEST”鍵開始校驗，校驗中 LED 指示燈閃爍，LCD 倒計數顯示，校驗完畢 LCD 顯示線阻值并將該值存儲，在本次開機接地電阻測量中會自動扣除校驗的線電阻值。關機不保存校驗線阻值，下次開機，需要重新校驗。三線測試接地電阻在測試接地電阻時，先確認接地線的對地電壓值，即C(H)與E或P(S)與E的電壓值必須在20V以下，若對地電壓在5V以上，此時接地電阻的測量可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測試。三線測試：如下圖，從被測物體起，分別將P(S)、C(H)輔助接地棒呈一條直線深埋入大地，將接地測試線(綠、黃、紅)從儀表的E、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。連接好測試線后，先將FUNCTION功能選擇旋鈕旋至“REARTH ”位置，進入接地電阻測試模式，按一下“TEST”鍵開始測試，測試過程中有倒計數指示及測試進度棒圖指示，測試完畢后顯示穩定的數據，即被測接地體的接地電阻值R。被測接地體E到電流極C(H)之間的距離，應至少是被測接地體埋入地下深度(h)的5倍，或者是被測接地體埋入地下電極長度(d)的5倍。測量復雜接地系統的總接地電阻，其d的距離為該接地系統對角線的距離。測試時，測試線不能相互纏繞在一起，否則可能影響測試精度。
