賀州一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置
賀州一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。
<賀州>天正華意電氣設備有限公司
雙路繼電保護測試儀現貨直供
賀州一次通流加壓模擬帶負荷向量試驗裝置功 能 測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電 源 3.7V鋰充電電池功 耗 250mA顯示模式 LCD彩屏顯示，72×55mm儀表尺寸 長寬厚：187*119*48mm鉗口尺寸 Φ8mm電壓量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS電流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°頻率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)無功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)視在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因數量程 -1～+1 分辨率：0.001 精度：±0.03電流矢量和 0mA～60.0A相 序 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率 約2秒/次數據保持 測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲 500組硅膠防護套 有USB接口 USB接口，所存數據上傳電腦，便于分析管理數據自動關機 儀表無操作約15分鐘后關機背光功能 有，適合昏暗場所及夜間使用電壓檢測 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量 主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度 1.5m電流鉗線長 2m工作溫濕度 -10℃～40℃；80%Rh以下存放溫濕度 -10℃～60℃；70%Rh以下輸入阻抗 測試電壓輸入阻抗為：1MΩ耐 壓 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕 緣 儀表線路與外殼之間≥100MΩ結 構 外殼絕緣適合安規 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀
<賀州>天正華意電氣設備有限公司 雙路繼電保護測試儀現貨直供賀州一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置
賀州一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。
<賀州>天正華意電氣設備有限公司 雙路繼電保護測試儀現貨直供
賀州一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置
<賀州>天正華意電氣設備有限公司 雙路繼電保護測試儀現貨直供
<賀州>天正華意電氣設備有限公司
雙路繼電保護測試儀現貨直供
賀州一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置
賀州一次通流加壓模擬帶負荷向量試驗裝置201-#1母線-200母聯開關-#2母線- 216線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上216-2、216、216-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-216線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.6）201-#2母線-200母聯開關-#1母線- 216線路間隔（復驗一次）將201-3、201、201-2、200-2、200、200-1開關合位，合上216-1、216、216-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-216線路間隔。通流加壓路徑如圖3圖3驗證2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.7）220kV通流試驗記錄表母線差動保護向量檢查 電流變比（1600/5）套保護 第二套保護一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 線路保護向量檢查 電流變比（1600/5） 電壓變比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模擬線路帶阻感性負荷檢查（5）110kV母線各間隔通流參考相位以110kV #1母線PT 的A相為參考相位基準（也可以220kV #1母線PT 的A相為參考相位基準），將110kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側110kV套管處對母線三相通流（200A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查8回110kV線路進線側接地刀閘D3接地可靠防止向線路送電。對110kV母線一次預加電壓估算：110kV PT一次側（PT變比110kV/√3/0.1kV√3二次電壓5.25V）。5.1）101--#1母線-100母聯開關-#2母線-111線路間隔將101-3、101、101-1、100-1、100、100-2、111-2、111開關合上，合上111-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-111線路間隔。
<賀州>天正華意電氣設備有限公司 雙路繼電保護測試儀現貨直供
雙路繼電保護測試儀現貨直供
<賀州>天正華意電氣設備有限公司
賀州一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。
賀州一次通流加壓模擬帶負荷向量試驗裝置以220kV #1母線PT A相為參考相位基準，測量#2變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。4）#1主變差動保護（由#2主變開關-110kV#2母線-母聯-#1主變開關）將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）通流加壓路徑如圖7圖7仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。5)變壓器差動保護檢驗記錄表 模擬帶負荷向量試驗裝置 無線相位伏安測試儀 智能變電站通流加壓典型實驗裝置 負荷繼電保護向量檢測裝置 三相微機繼電保護綜合校驗儀 三相通流加壓模擬負荷向量試驗裝置 三相通流加壓模擬帶負荷向量試驗裝置 高精度六相微機繼電保護綜合測試儀 電子式三相通流加壓模擬負荷校驗裝置 三相微機繼電保護綜合測試儀 三相微機繼電保護測試儀 無線相位伏安測試裝置
<賀州>天正華意電氣設備有限公司 雙路繼電保護測試儀現貨直供
賀州一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。
<賀州>天正華意電氣設備有限公司
雙路繼電保護測試儀現貨直供
<賀州>天正華意電氣設備有限公司
賀州一次通流加壓模擬帶負荷向量試驗裝置電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。4. 裝置技術參數4.1 三相通流加壓模擬負荷電子式電源變頻電源采用高頻開關放大器原理設計，三階濾波輸出，觸摸屏設計、雙路輸出、幅值相位可調、市電過壓跳閘、輸入過流跳閘、風機智能運行、直流母線過、欠壓保護、逆變器及可控硅過溫保護、輸出過流預告警、輸出過流保護及瞬時過流保護過熱保護。額定容量： 33kVA 輸入：三相四線 380V±10%/50A 頻率：50Hz輸出波形：標準正弦波 波形失真：優于THD3% 輸出穩定度：±1% 輸出頻率：0.5Hz～150Hz可選 雙路輸出獨立單獨可控Ⅰ路輸出：電流/電壓： 0～380V /0～50A連續可調Ⅱ路輸出：電流/電壓： 0～380V/0～5A連續可調Ⅱ路以Ⅰ路電流為參考基準可移相輸出，移相范圍±180°使用環境：－20℃至50℃，相對濕度<90%，海拔2000m以下通流加壓模擬帶負荷向量檢測裝置 變電站監控信息自動對點裝置 三相微機繼電保護校驗儀 通流加壓模擬帶負荷試驗方案 帶負荷測試裝置 無線核相電流相位表 變壓器差動保護裝置 模擬試驗裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 無負荷相量測量裝置 智能變電站繼電保護向量檢查裝置

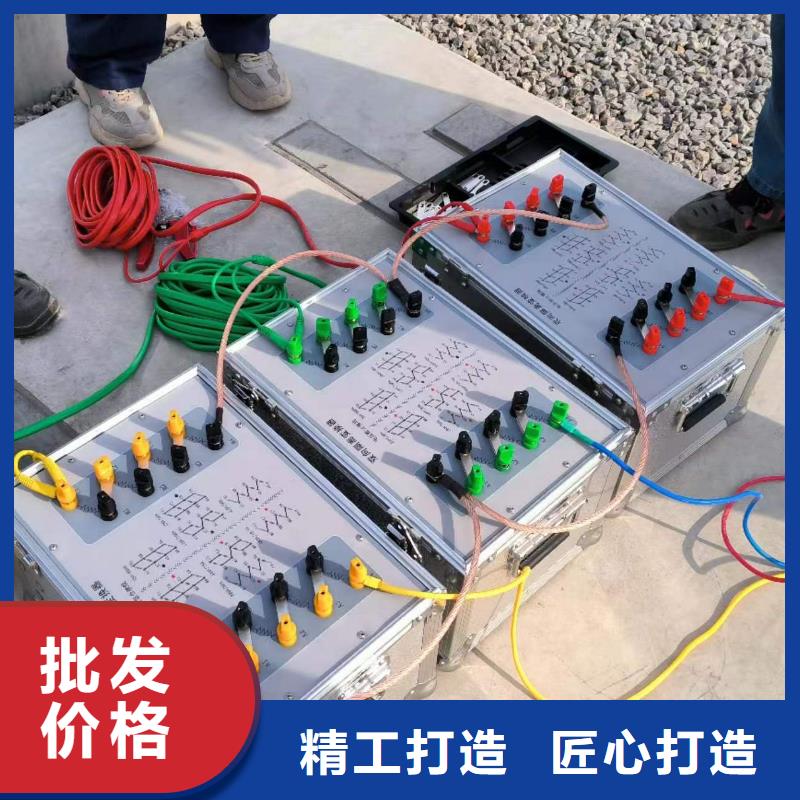

賀州一次通流加壓模擬帶負荷向量試驗裝置 系統簡介本模擬帶負荷繼電保護向量檢測裝置，可模擬一次回路各種三相對稱、不對稱向量，用于變電站內母線線路及變壓器的負荷向量模擬，裝置可輸出工頻高電壓、大電流到變電站的一次設備，檢查母差保護、線路保護、測控裝置、計量裝置、錄波裝置等二次設備的向量正確性。還可輸出三相工頻或低頻電流，配置高精度無線選頻相位伏安測試裝置用于對變壓器差動保護二次回路正確性的驗證及六角向量圖的繪制，推算差流。實現智能變電站合并單元和常規變電站的互感器二次接線的變比、極性、相位等檢測，既能滿足常規變電站，也能滿足智能變電站測試需求，既能測試母差保護、線路保護，也能測試主變差動保護。2. 引用參考標準文件1) GB 50150—2016《電氣裝置安裝工程電氣設備交接試驗標準》2) DLT995-2006 《繼電保護和電網自動裝置檢驗規程標準》3) GB/T14285-2006《繼電保護和自動裝置技術規程》4）Q/GDW441-2010《智能變電站繼電保護技術規范》5）Q/GDW11145—014《智能變電站二次系統標準化現場調試規范》6）DL/T587-2016《繼電保護和自動裝置運行管理規程》7）DL/T559-2007《220kV～750kV 電網繼電保護裝置運行整定規程》8）Q/GDW422-2010《電網繼電保護整定計算技術規范》9）電網設備〔2018〕979號《電網公司十八項電網重大反事故措施》3. 變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。一次通流加壓模擬帶負荷向量試驗裝置 全智能無線高壓驗電器 智能變電站通流加壓典型實驗裝置 繼電保護測試儀 六相微機繼電保護測試儀 三相通流加壓模擬負荷校驗裝置 模擬帶負荷測試裝置 三相模擬帶負荷向量試驗裝置 電位差數字相位伏安表 三相微機繼電保護測試儀 三相模擬帶負荷向量試驗裝置
