<衡陽>天正華意電氣設備有限公司
變電站GIS室SF6氣體泄漏監控裝置擇優

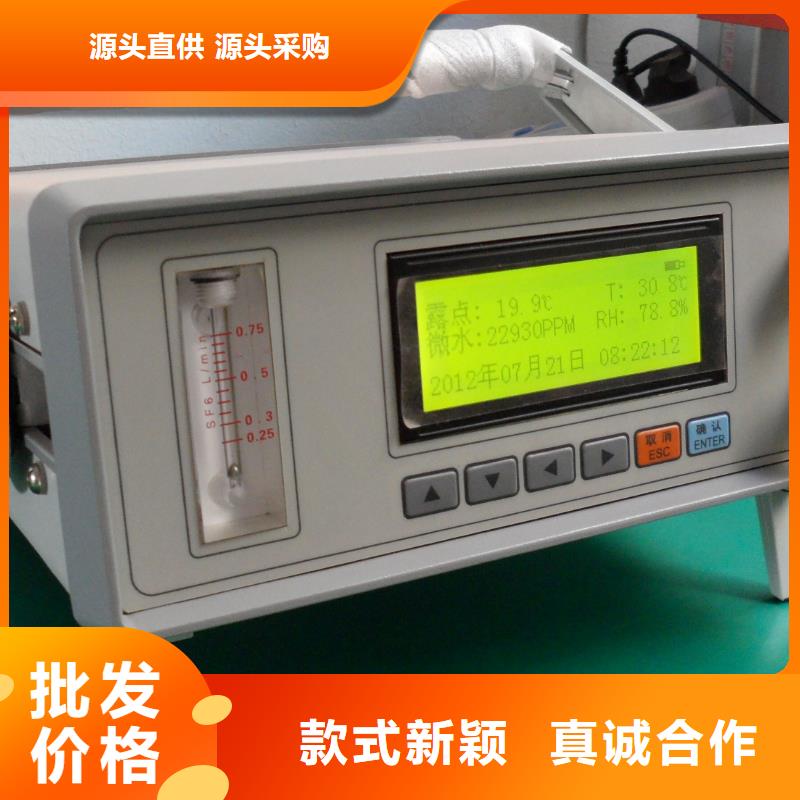

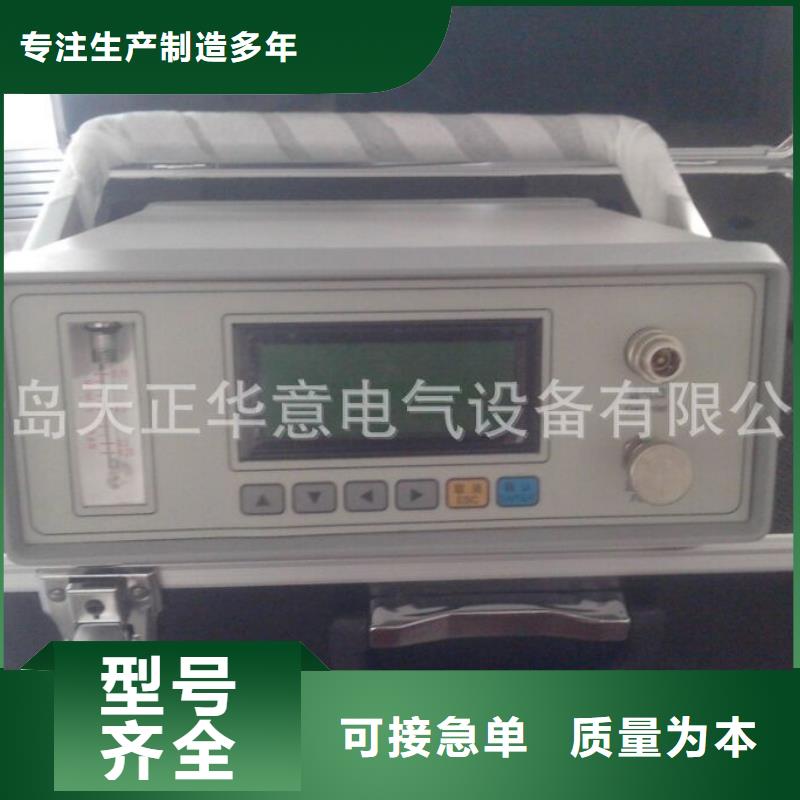

衡陽SF6微水測試儀技術特點及參數1、技術特點(1)自校準： 傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性，同時可免去每年校驗的繁瑣。(2)快速省氣：開機進入測量狀態后每SF6氣隔微水測定時間為2min左右。(3)自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。(4)數據存儲：采用大容量設計，多可存儲200組測試數據。(5)曲線功能: 大屏幕曲線顯示露點測量過程。(6)顯示清晰： 彩色液晶屏直接顯示露點、微水（ppm）、環 境溫度、環境濕度、時間及日期等內容。(7)打印功能：微型針式油墨打印機。（8）RS232接口：可與PC機串口相連，進行數據傳輸。 (9)內置電源：內置4Ah可充鋰電池，一次充足可連續工作10小時。2、技術參數露點測量范圍－80 ℃～＋20 ℃(0.04ppm-23700ppm)測量精度±0.5℃（－60℃～＋20℃）±1.0℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）環境溫度 －40℃～＋60℃環境濕度 0～100％ RH顯示器件 3.5寸彩色液晶顯示器電量顯示 滿度比日期顯示 年、月、日時間顯示 時、分、秒打印功能 微型針式油墨打印機電源 AC 220V內置充電電池電池性能 充電時間：4個小時；使用時間10小時以上。重量5公斤尺寸250×150×300mm3工作溫度－40℃～＋60℃存儲溫度－40℃～＋80℃二、儀器面板說明1、前面板注：同時按下兩側的支架調節按鈕，可以調節支架的角度。
<衡陽>天正華意電氣設備有限公司 變電站GIS室SF6氣體泄漏監控裝置擇優
衡陽SF6微水測試儀技術特點及參數1、技術特點(1)自校準： 傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性，同時可免去每年校驗的繁瑣。(2)快速省氣：開機進入測量狀態后每SF6氣隔微水測定時間為2min左右。(3)自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。(4)數據存儲：采用大容量設計，多可存儲200組測試數據。(5)曲線功能: 大屏幕曲線顯示露點測量過程。(6)顯示清晰： 彩色液晶屏直接顯示露點、微水（ppm）、環 境溫度、環境濕度、時間及日期等內容。(7)打印功能：微型針式油墨打印機。（8）RS232接口：可與PC機串口相連，進行數據傳輸。 (9)內置電源：內置4Ah可充鋰電池，一次充足可連續工作10小時。2、技術參數露點測量范圍－80 ℃～＋20 ℃(0.04ppm-23700ppm)測量精度±0.5℃（－60℃～＋20℃）±1.0℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）環境溫度 －40℃～＋60℃環境濕度 0～100％ RH顯示器件 3.5寸彩色液晶顯示器電量顯示 滿度比日期顯示 年、月、日時間顯示 時、分、秒打印功能 微型針式油墨打印機電源 AC 220V內置充電電池電池性能 充電時間：4個小時；使用時間10小時以上。重量5公斤尺寸250×150×300mm3工作溫度－40℃～＋60℃存儲溫度－40℃～＋80℃二、儀器面板說明1、前面板注：同時按下兩側的支架調節按鈕，可以調節支架的角度。
<衡陽>天正華意電氣設備有限公司 變電站GIS室SF6氣體泄漏監控裝置擇優
衡陽SF6微水測試儀當采集數據超過設定限值時，主機自動運行各項控制程序，啟動外圍設備進行工作，包括聲光、語音報警、通風等。另外主機可以自行對環境的溫濕度進行測量，以便對相關數據補償、修正。?安裝方式：壁掛式或屏柜式?采集器連接數量：20只（可根據用戶需求調整）?外型尺寸：420×300×70（mm）?報警輸出方式：常開觸點（無源）、RS485通訊?特點：外形簡潔美觀，控制功能豐富。液晶顯示現場監測環境數據，帶強制風機排風、報警時自動啟動風機排風和遠動報警輸出，可以通過主機自帶的功能鍵設置報警點、風機定時排風功能、查閱歷史數據，并能通過RS485與計算機進行通訊。遠動也可通過RTU向主機查閱監控數據或控制風機啟動。2、SF6和氧氣雙氣體采樣單元內含SF6氣體、氧氣體傳感器，檢測環境中SF6氣體和氧氣含量，采集數據直接傳送至系統主機進行顯示、分析、處理。?安裝方式：固定在SF6氣體易漏低部位 ?外型尺寸：265＊105＊35（mm）3、溫度和濕度環境采樣單元內含溫度、濕度傳感器，檢測環境中溫度和相對濕度，采集數據直接傳送至系統主機進行顯示、分析、處理。?安裝方式：固定在SF6氣體、氧氣體采集器同環境處 ?外型尺寸：225＊105＊35（mm）4、風機控制器功能：接受主機的風機控制信號，控制單相（AC220V）風機啟動和停止。?
<衡陽>天正華意電氣設備有限公司 變電站GIS室SF6氣體泄漏監控裝置擇優
<衡陽>天正華意電氣設備有限公司
變電站GIS室SF6氣體泄漏監控裝置擇優
衡陽SF6微水測試儀SF6 綜合測試儀是集 SF6濕度、SF6純度、SF6 分解產物測試于一體，將原來要用三臺儀器才能實現的功能，集中在一臺儀器。一次現場測量，即可完成三項指標檢測，大大節省了設備中的氣體，同時減少用戶的工作量，提高了工作效率。SF6 氣體綜合測試儀之所以有的性能，是因為全部采用了國外秀的傳感器；濕度采用純進口高精度濕度傳感器、純度采用帶溫度補償的熱導傳感器，分解產物也是采用歐洲進口的傳感器。彩色液晶顯示，實時顯示各種參數，全程觸控，傻瓜式的操作，海量信息存儲，內置充電電池，交直流兩用。二、技術特點2.1. 自校準：傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性。2.2. 操作簡便，超大觸摸液晶屏，所見即所得式的簡單操作2.3. 快速省氣：開機進入測量狀態后每SF6氣隔露點測定時間為3 min左右。2.4. 自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。2.5. 數據存儲：采用大容量設計，多可存儲1000組測試數據。2.6. 顯示清晰：7寸超大觸摸液晶屏直接顯示露點、微水（ppm）、SF6純度、SO2、H2S、CO含量環境溫度、環境濕度、時間及日期等內容。2.7. 內置超大容量可充鋰電池，一次充電可連續工作12小時。
衡陽SF6微水測試儀技術特點及參數1、技術特點(1)自校準： 傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性，同時可免去每年校驗的繁瑣。(2)快速省氣：開機進入測量狀態后每SF6氣隔微水測定時間為2min左右。(3)自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。(4)數據存儲：采用大容量設計，多可存儲200組測試數據。(5)曲線功能: 大屏幕曲線顯示露點測量過程。(6)顯示清晰： 彩色液晶屏直接顯示露點、微水（ppm）、環 境溫度、環境濕度、時間及日期等內容。(7)打印功能：微型針式油墨打印機。（8）RS232接口：可與PC機串口相連，進行數據傳輸。 (9)內置電源：內置4Ah可充鋰電池，一次充足可連續工作10小時。2、技術參數露點測量范圍－80 ℃～＋20 ℃(0.04ppm-23700ppm)測量精度±0.5℃（－60℃～＋20℃）±1.0℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）環境溫度 －40℃～＋60℃環境濕度 0～100％ RH顯示器件 3.5寸彩色液晶顯示器電量顯示 滿度比日期顯示 年、月、日時間顯示 時、分、秒打印功能 微型針式油墨打印機電源 AC 220V內置充電電池電池性能 充電時間：4個小時；使用時間10小時以上。重量5公斤尺寸250×150×300mm3工作溫度－40℃～＋60℃存儲溫度－40℃～＋80℃二、儀器面板說明1、前面板注：同時按下兩側的支架調節按鈕，可以調節支架的角度。
<衡陽>天正華意電氣設備有限公司
變電站GIS室SF6氣體泄漏監控裝置擇優
衡陽SF6微水測試儀保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。
<衡陽>天正華意電氣設備有限公司 變電站GIS室SF6氣體泄漏監控裝置擇優
衡陽SF6微水測試儀系統工作原理本公司的SF6泄漏報警系統主要由三部分組成：采集器、系統主機、外圍設備。采集器負責SF6配電裝置室現場環境數據采集，并進行A/D轉換，傳送給系統主機，系統主機對采集數據分析、比較、判斷，并運行相應的處理程序。外圍設備包括報警設備、通風設備、外設監控系統等，受系統主機控制。當環境中SF6氣體濃度或氧氣含量發生變化時，SF6氣體采集器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通過RS－485現場總線傳送到系統主機，系統主機一方面將采集器傳來的采集數據在顯示屏上顯示出來，另一方面，通過運算分析，與儲存在主機內的存儲器上的各種固有參數進行比較，作出判斷——各項數據是否超標。當SF6濃度高于報警設定值（規程要求為1000ppm，本系統可自行設置）或氧氣含量低于報警設定值18％時，系統主機將自動進行聲光、語音報警，同時啟動風機進行通風，并向遠動上傳報警信號。七、系統組成根據每個產品部件在系統中所起的不同作用，整個系統設備可以分為：系統主機、采集器和外圍設備三個部分。以下根據上述分類對產品選型和設計進行說明。1、報警系統主機系統主機接收采集器的傳送的數據，同步顯示，并進行分析處理，與固定標準參數進行對比后作出判斷。同時主機能與上位PC機進行通信，接受PC發來的控制命令或者把數據上傳到PC便于遙測、遙控以及存儲。
<衡陽>天正華意電氣設備有限公司 變電站GIS室SF6氣體泄漏監控裝置擇優
<衡陽>天正華意電氣設備有限公司
變電站GIS室SF6氣體泄漏監控裝置擇優
衡陽SF6微水測試儀置USB接口，可與PC機相連接，通過配套軟件將儀器內部數據全部上傳至電腦，方便進行數據分析。 2.9. 內置超大容量可充鋰電池，一次充電可連續工作12小時。三、技術參數純度測量范圍0％~測量精度±0.5％測量時間-60℃CDP） ±2℃ （﹤-60℃CDP）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％SO2測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％CO測量范圍0~1000ppm小檢知量≤1ppm準確度 ±0.5％穩定性 0~1000ppm重復性≤2％HF測量范圍0~20ppm小檢知量≤0.01ppm準確度±0.5％穩定性0~20ppm重復性≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源AC 100~240V 50/60Hz內置充電電池電池性能充電時間：10個小時；使用時間12小時以上。工作溫度－30℃～＋70℃尺寸250×230×300mm重量6.8公斤四、測量4.1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。
<衡陽>天正華意電氣設備有限公司
變電站GIS室SF6氣體泄漏監控裝置擇優
<衡陽>天正華意電氣設備有限公司
衡陽SF6微水測試儀傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高檢測時SO2和H2S讀數不穩靈敏度太高發送至廠家進行校準過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修7.保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。
衡陽SF6微水測試儀將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的SO2和H2S濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的SO2或H2S濃度超過正常值時，建議測量兩次，確認結果。 常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘
