)磁吹斷路器。斷路時， 利用本身流過的大電流產生的電磁力將電弧迅速拉長而吸人磁性滅弧室內冷卻熄滅。高壓斷路器斷路器在電力系統中起著兩方面的作用：一是控制作用，即根據電力系統運行需要，將一部分電力設備或線路投入或退出運行；二是保護作用，即在電力設備或線路發生故障時，通過繼電保護裝置作用于斷路器，將故障部分從電力系統中迅速切除，保證電力系統無故障部分的正常運行。高壓斷路器的類型很多，但就其結構來講，都是由開斷元件、支撐絕緣件、傳動元件、基座及操動機構五個基本部分組成。開斷元件是斷路器的核心元件，控制、保護等方面的任務都需由它來完成。其他組成部分都是配合開斷元件，為完成上述任務而設置的。斷路器按其所采用的滅弧介質，可分為下列幾種類型：（1）油斷路器：采用變壓器油作滅弧介質的斷路器，稱 為油斷路器，如斷路器的油還兼作開斷后的絕緣和帶電部分與接地外殼之間的絕緣介質，稱為多油斷路器；油僅作為滅弧介質和觸頭開斷后的絕緣介質，而帶電部分對地之間的絕緣介質采用瓷或其他介質的，稱為少油斷路器。主要用在不需頻繁操作及不要求高速開斷的各級電壓電網中。（2）六氟化硫（SF6）斷路器：采用具有優良滅弧性能和絕緣性能的SF6氣體作為滅弧介質的斷路器，稱為SF6斷路器，在電力系統中廣泛應用。適用于頻繁操作及要求高速開斷的場合，在我國在7.2—40.5選用SF6斷路器，特別是126KV以上幾乎全部選用SF6斷路器。但不適用于高海拔地區。（3）真空斷路器：利用真空的高介質強度來滅弧的斷路器，稱為真空斷路器，現已大量應用在7.2—40.5KV電壓等級的供（配）電網絡上也主要用于頻繁操作及要求高速開斷的場合，但在海邊地區使用時，應注意防凝露，因為會使斷路器滅弧室滅弧能力下降。

使用分體式真空斷路器也存在一定的不利因素。  要是在操作的過程中采取電磁式操作機構的真空斷路器的話會導致真空度降低的速度增加，因為操
作連桿的傳動距離通常都會很大，從而給開關的同期、跳、超行程等機械特性帶來不利的影響。三、處理方法  1、一般情況的處理  在長時間的運轉之下超出了規定范圍值時往往會造成斷路器的拒合據分，此時務必要換上合格零件；斷路器誤分的時候，不僅僅要封堵漏雨點，在輸出拐臂聯桿上安裝密封膠套，還要在開啟機構箱里面安裝上的加熱驅潮裝置以做好防范工作；斷路器直流電阻增大的時候要調整滅弧室觸頭開距和
超行程在必要的時候采取更換滅弧室；斷路器合閘跳時間增大的時候要檢查觸頭簧、拐臂、軸銷間隙以及傳動機構，做好及時的調整和更換；當斷路器滅弧室斷開的時候要對沒有達到真空度要求值的真空滅弧室進行處理  2、在斷路器真空泡真空度降低的時候的處理方法和措施  在斷路器停電檢修時務必對斷路器進行真空度測試，只有真空泡的真空度滿足說明書的規定才可。  處理方法：  1)在斷路
器停電檢修時務必對斷路器進行真空度測試，只有真空泡的真空度滿足說明書的規定才可；2)當真空度受到不利因素的影響出現下降的時候要及時的用新的合格的真空泡進行更換，與此同時及時的對行程、同期、跳等進行試驗；3)分析統計極限開斷電流值。在通常的運行狀態下要針對真空斷路器的開斷操作和短路開斷狀況做好實時的記錄以便及時的發現問題，解決問題。  措施：  1)當前真空斷路器型號多種多樣，生
產的質量也有好有壞，一些的真空斷路器裝備不完備常常增加了維護與檢修的困難。由于這些原因，在采購真空斷路器的時候務必要看準真空短路器的型號，購買主流廠家的產品；  2)選用本體與操作機構一體的真空斷路器；  3)運行人員務必要嚴格的真空斷路器的工作狀況，特別要將注意點放在斷路器真空泡外部上，看它是不是出現放電；另外還要注意檢查玻璃外殼真空泡，仔細觀看它的內部表面和開斷電流時弧光的顏色
變化情況，通常情況下該外殼真空泡內部表面顏色不再明亮或者是開斷電流時弧光的顏色變化為暗紅色時常常表明了該真空泡的真空度已經下降，務必要及時的斷開電源進行更換；  4)在停電檢修的過程中要注意斷路器的特性測試，這樣才能保證斷路器正常運轉；  5)對滅弧室進行42kv的工頻耐壓試驗是檢測滅弧室合理有效的方法。基于屏蔽罩電位測量真空度的方法，是真空斷路器真空度在線檢測方法中的一個主要研
究方向。但是，目前還沒有一個基于本方法的實用高真空度測量系統。為了進一步探究斷路器屏蔽罩電位與真空度間的關系，本文借助于由克-莫方程建立的相對介電常數-壓強間的關系，通過有限元分析工具對不同壓強下的真空斷路器進行二維電場分析。

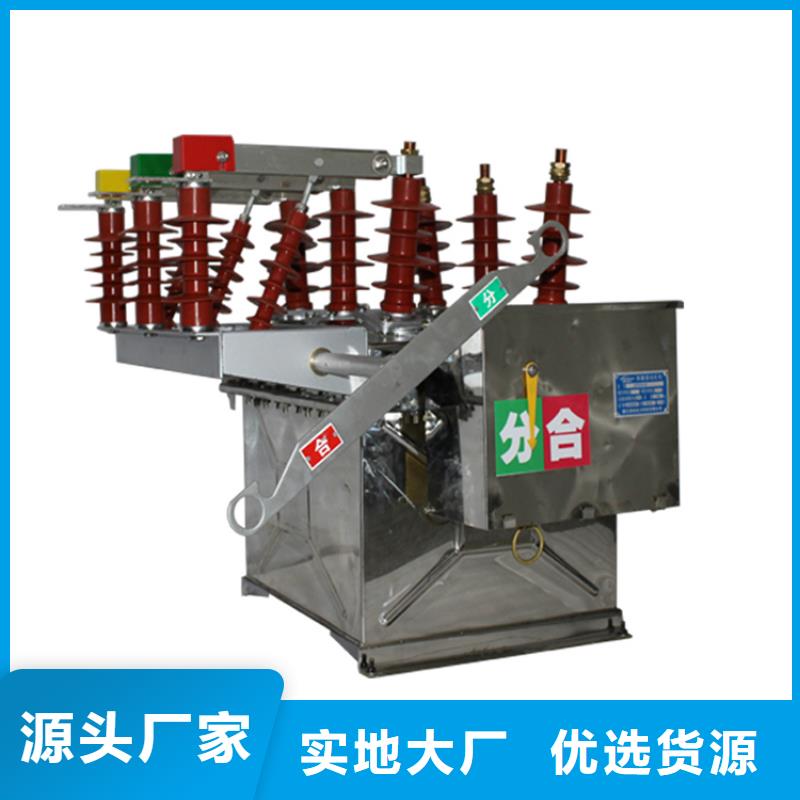

戶外高壓交流真空斷路器(以下簡稱“斷路器”)系三相交流50Hz的戶外高壓開關設備；主要用于農網和城網的10kV系統，作為分、合負荷電流、過載電流及短路電流之用；也可用于其它類似場所。ZW8-12系列戶外交流高壓真空斷路器符合 標準GB1984《交流高壓斷路器》和IEC60056《高壓交流斷路器》等標準。用于主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。可在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。ZW8-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或 故障的隔離；自備PT作為電源，成為有電壓、電流號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。1）根據用戶需要可安裝50/5，100/5，200/5，400/5，630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣2）內置多抽頭電流互感器可作為過電流保護之用3）采用雙繞組電流互感器可作為保護和計量用4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙”（遙測、遙、遙控、遙調）功能加裝了復合控制器（合閘涌流）。、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

 [真空斷路器"因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名其具有體積小，重量輕，適用于頻繁操作，滅弧不用檢修的優點，在配電網中應用較為普及，真空斷路器是3-10kV，50Hz三相交流系統中的戶內配電裝置。
  真空斷路器處于合閘位置時，其對地絕緣由支持絕緣子承受，一旦真空斷路器所連接的線路發生 接地故障，斷路器動作跳閘后，接地故障點又未被，則有電母線的對地絕緣亦要由該斷路器斷口的真空間隙承受各種故障開斷時。
  壓力低于一個大氣壓的氣體稀薄的空間，稱為真空空間，真空度越高即空間內氣體壓強越低，真空度的單位有三種表示方式:托(即1個mm柱高)，毫巴(103bar)或帕(帕斯卡:Pa)，(1托=131，6Pa，1毫巴=100Pa)我們通常所說真空滅弧室內部的真空度要達10-4托是指滅弧室內的氣體壓強僅為"萬分之。
  亦即是1，31x10-2Pa，"派森定理"亦有譯為"巴申定律"，是指間隙電壓耐受強度與氣體壓力之間的關系，圖1表示派森定理的關系曲線呈"V"字形，即充氣壓力的增加或降低，都能提高極間間隙絕緣強度，其擊穿機理至今還不清楚。
