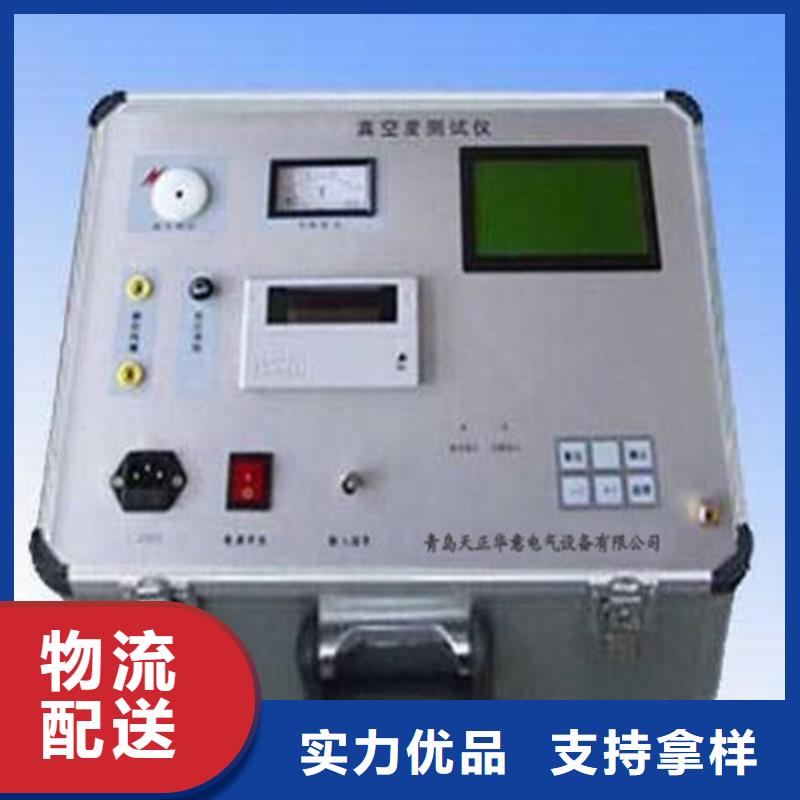

黑龍江真空度開關測試儀當測知離子電流后，就可以通過查詢該管型的離子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

黑龍江真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町悺闇?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀
黑龍江本地電阻速測儀 <黑龍江>天正華意電氣設備有限公司

黑龍江真空度開關測試儀、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑 4號管型注意：一般情況下玻璃管的壁厚為5mm陶瓷管的厚度為10mm。先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面：界面④其中××表示充電所需要的時間。

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀

黑龍江真空度開關測試儀界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書1份4．檢測報告1份5．合格證及保修卡1份6．保險管2個

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀 黑龍江本地電阻速測儀 <黑龍江>天正華意電氣設備有限公司

黑龍江真空度開關測試儀真空度測試儀使用說明書青島天正華意電氣設備有限公司章規則及注意事項請您在使用真空度測試儀前仔細閱讀本手冊。?在開機之前請先接好所有測試連接線，如打印機連接線；?測量前，請檢查管型是否適合所檢測的真空管，以便準確測量。?開機、關機及測量時，不要觸及高壓線和磁控電流線，以防觸電。?儀器在使用過程中，如發現線圈發出異常響聲，應考慮測試線短路或接觸不良，或者空氣十分潮濕，或真空斷路器表面罩有灰塵等因素。?請不要使用汽油、香蕉水等化學劑擦拭機器，而應使用柔軟干燥的布。?請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符。交流220±10％ 50/60HZ?請注意不要在雷雨的情況下使用機器。?請不要破傷隨機所帶的線纜，以確保使用。?儀器出現故障時，非本公司專業技術人員嚴禁擅自打開儀器進行檢修。?嚴禁高壓端直接或間接對地斷路。第二章儀器簡介真空度測試儀是真空滅弧室的真空度的鑒定設備。經研究所檢驗并出具合格。

黑龍江真空度開關測試儀選擇參數5，顯示器檢查：此時，顯示器逐筆點亮，六位一致不多筆畫少筆畫。檢查完畢需按【復位鍵】。選擇參數6，啟動高壓：這時，高壓指示燈亮，高壓產生，顯示器后四位顯示高壓值，單位是萬伏。做該項檢查時，注意高壓線位置，以免發生危險。3.2.5選擇參數7，內部數據存儲器檢查：儀器內計算機對內部數據存儲器進行嚴格檢查，顯示器顯示出正在接受檢查的單元的地址，若出錯，則計算機停止檢查，顯示器的值即是出錯地址。單元編號以8000H—9FFFH，當接近9FFFH時，按住上下鍵，則檢查結束時，退出該項檢查，反之，則重復檢查。3.3管型選擇3.3.1測量時，首先確認真空泡管型。參照說明書內附錄一或附錄二。將真空泡管型對 應的曲線號輸入儀器顯示窗口管型內。3.3.2若說明書中沒有標明所測量的管型時，可于現場量出真空泡直徑（外徑），尋找對應的曲線號即可。應注意的是測量時尺寸盡量相近，并且接線方式相同。3.3.3 使【選擇鍵】有效，然后用↑鍵↓鍵調整管型參數，調出所需的曲線號（詳見第二章儀器介紹/性能特點/第三節）3.3.4如果沒有可代用的參數，則可使【校驗鍵】有效，這樣可直接給出電離電流，一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。3.3.5被測管型是10KV以上選用選擇開關位，10KV以下選用選擇開關低檔位。3.4 測量3.4.1管型確定后，按下【選擇鍵】退出選擇，按下【測量鍵】。

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀 <黑龍江>天正華意電氣設備有限公司

黑龍江真空度開關測試儀當測知離子電流后，就可以通過查詢該管型的離子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

黑龍江真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-4～10-1Pa；3、電場電壓∶ 20KV；4、磁場電壓∶ 1600V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀

黑龍江真空度開關測試儀一般結構要求。6.1.1真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有性的出廠編號。6.1.2用以裝配真空斷路的真空滅孤室內的氣體壓力應低于1.33×10-3Pa6.1.3真空斷路的允許貯存期不短于15年。（以下內容從略。）附錄B：中華人民共和國行業標準10～35KV戶內高壓真空斷路器DL403－91訂貨技術條件1范圍范圍1.1 適用范圍本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。1.2 引用的標準真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：GB3309《高壓開關設備常溫下的機械試驗》；GB311.1《高壓輸變電設備的絕緣配合》；GB11022《高壓開關設備通用技術條件》；GB763《交流高壓電器在長期工作時的發熱》；GB2421～2424《電工電子產品基本環境試驗規程》；GB2706《交流高壓電器動、熱穩定試驗方法》；1.3 使用環境條件（以下內容從略）。2額定參數（中間內容從略）。中華人民共和國能源部1991－03－06批準 1991－08－01實施2.13真空開關管（即滅孤室）的有效期15～20年。在允許期之末，真空開關管的真空度不得大于6.6×10-2Pa。注：有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。2.14額定參數配合（以下內容從略）。黑龍江真空度開關測試儀3結構和技術要求（以下內容從略）。4試驗項目、試驗方法與檢驗規則（中間內容從略）。4.14.5儲存期的檢查在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn＋1由下式計算儲存期T（a）tn值根據需要確定，但不得少于7d。注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。5出廠檢驗（以下內容從略）。6標志、包裝、運輸和保管（以下內容從略）。

<黑龍江>天正華意電氣設備有限公司

黑龍江真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-5～10-1Pa；3、電場電壓∶ 30KV；4、磁場電壓∶ 1800V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀

黑龍江真空度開關測試儀檢漏時應注意真空管外是否擦拭干凈并烘干。若真空管已嚴重泄露，可不必進行真空度定量測試，若檢漏合格，則再進行定量測試。4、進行測試：按測試鍵后，測試儀首先顯示電場電壓與磁場電壓并進行自動充電過程。當兩電壓達到一定值后，測試儀自動將電場電壓和磁場電壓加到真空管及勵磁線圈上，同時自動啟動測試分析程序，顯示被測真空管的測試結果并自動對儀器內部電容進行放電。（顯示結果：3.26E-4Pa即為3.26×10－4 Pa帕斯卡）本儀器的小測量值為1.06×10-5Pa，如果被測真空管真空度優于此值，顯示結果仍為1.06×10-5Pa。對真空斷路器而言，說明真空泡真空度完好，記錄測試結果時可記為＜10-5 Pa。如真空度大于6.6×10-2Pa，則該真空泡不合格。在多次對同一真空管進行測試時，相鄰兩次的測量時間間隔不要少于10分鐘。同時關閉儀器電源，將離子電流線夾與高壓輸出端線夾短接，殘存高電壓，然后進行下次測試。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。5、消弧放電：按檢漏鍵進行檢漏，將磁場電壓降低，動作完成后按復位鍵，然后關機。將高壓輸出端大夾子對地放電，或用放電棒輕碰高壓夾所夾真空管端，或?qū)㈦x子電流夾與高壓端線夾短接，殘余高電壓及試驗過程中所產生的靜電。五、詳細實驗步驟1、確保真空斷路器與外界絕緣實驗時不產生泄露與反向充電。

黑龍江本地電阻速測儀 <黑龍江>天正華意電氣設備有限公司

黑龍江真空度開關測試儀儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份6．保險管 2個十、質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。

<黑龍江>天正華意電氣設備有限公司

黑龍江真空度開關測試儀是目前國內能的真實檢測真空含量的少數品牌之一。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上準確性更高，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用二次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量過硬，性能可靠，造形美觀，使用方便。性能特點：1、基于電離電荷的采樣技術真空度測試儀均采用基于電離電荷的采樣技術。我公司專家在磁控放電的研究中發現：在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室內的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關間接關系。因此，我公司首創了基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。2、高低壓管型測試本機另外對測試電壓輸出應用了兩個檔位(高壓3萬低壓2.5)，因此可對高低壓不同的各類管型時行有效測試。

<黑龍江>天正華意電氣設備有限公司 黑龍江本地電阻速測儀

黑龍江真空度開關測試儀使用方法?（1）連線：將面板上的磁控電流輸出端通過導線與磁控線圈相連，使滅弧室觸頭至于分狀態（線圈套于滅弧室外），將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空（如圖所示）。 注意：使用前儀器必須良好接地！ 線圈與高壓輸出端應留有足夠距離。檢查連線正確后便可開機。（2）開機：將儀器的電源開啟后，顯示屏顯示菜單如下圖：（3）管型選擇：測量時，首先選擇管型，儀器內已存入多種管型，具體參數見附錄表格。按[選擇鍵]，使[←]指向選擇測試管型，按[確認鍵]，用［＋鍵］或［－鍵］調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若說明書中沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替. 如果沒有可代用的參數，則可按[選擇鍵]使[←]指向“A”，這樣可直接給出電離電流，一般來說。電離電流（A）較真空度（Pa）小2個數量級。（4）檢驗儀器功能該功能廠家用于調試儀器，用戶可以不關心。（5）測量按[選擇鍵]使[←]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。儀器內計算機執行測量步驟如下：啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電電流＋電離漏電電流→扣除漏電電流→電流轉變成真空度值→顯示、打印。若測量電離電流，則顯示電流值。
