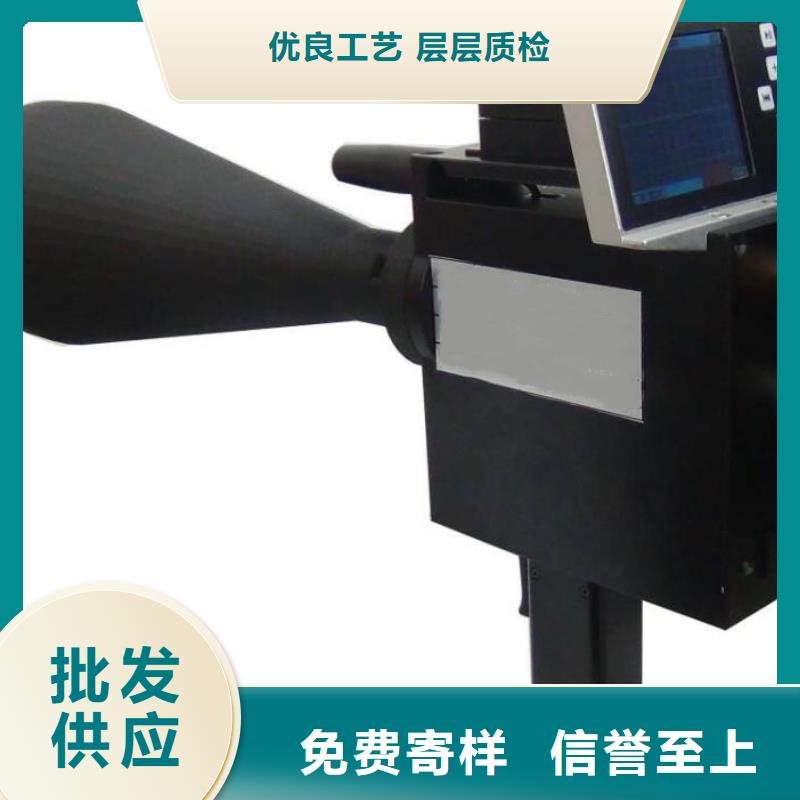

以下是:黑龍江手持式超聲波局部放電檢測儀大電流發生器自有生產工廠的圖文介紹
天正華意電氣設備(黑龍江省分公司)是一家專業從事 互感器伏安特性測試儀研發、生產及銷售的企業，公司在業內有著一支從事 互感器伏安特性測試儀行業近10年的生產及銷售團隊，公司位于平度市平安路2號，這里交通便利，物流發達 。 公司本著質量立企、合作共贏的方針，歡迎業界各位新老客戶蒞臨。
黑龍江手持式超聲波局部放電檢測儀 引用標準?局部放電測量GB/T 7354?電力設備局部放電現場測量導則 DL/T 417?高電壓試驗技術 部分：一般試驗要求 GB/T 16927.1?高電壓試驗技術 第二部分：測量系統 GB/T 16927.2?高電壓試驗技術 第三部分: 現場試驗的定義及要求 GB/T 16927.33. 檢測原理3.1特高頻(UHF)法檢測原理電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻（UHF）法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的超高頻電磁波（300MHz ≤ f ≤ 3GHz ）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式超高頻傳感器和外置式超高頻傳感器。如圖4-1所示為特高頻檢測法基本原理示意圖。由于現場的電暈干擾主要集中300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。
黑龍江手持式超聲波局部放電檢測儀主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH3：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH4：將傳感器檢測到的信號高壓設備放電信號輸入主機。主機后的開機鍵：打開開關,主機開始運行（需要長按時間至少在1s以上）。左側傳感供電開關：主機接有源傳感器時的供電開關 主機接線介紹巡檢測試儀主機電源線可不接，內置電池可正常持續工作時間不低于4小時；當主機電池沒電無法正常工作時，可將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器（UHF）此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超高頻傳感器的BNC輸出端（如圖5.1所示）。圖5.15.2 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測，具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超聲波傳感器BNC輸出端（如圖5.3所示）。圖5.35.3 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接高頻電流互感器BNC輸出端（如圖5.4所示）。圖5.45.4 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測，具體操作如下：復合式TEV電信號連接方式取BNC-SMA同軸電纜一條，將BNC端連接主機CH1或CH2，另一端連接復合式TEV傳感器SMA頭標有“OUT＋12V”端
黑龍江手持式超聲波局部放電檢測儀顯示器存儲功能操作方法：（液晶顯示器顯示界面）模式選擇 AUTO/SIGN/NONE連續檢測/單次檢測/慢掃描伏值/Div 通過移動鍵調整伏值參數的大小。時間/Div 通過移動鍵調整時間參數的大小。（文件存儲 FS） 當光標處于此位置時，在分貝值顯示區域（右下角）會出現如Save File001標識，按“ ”鍵進行存儲。(文件調入FL) 當光標處于此位置時，在分貝值顯示區域（右下角）會出現如Load File001標識，按“ ”鍵進行存儲。采樣平均次數(Nm) 當光標處于此位置時，在分貝值顯示區域（右下角）會出現如NUMave＝025標識，移動上、下鍵改變數值的大小，調整顯示波形的采樣頻率。電池狀態 電池電量指示。時間顯示區 通過移動調整時間。分貝值顯示 用于dB值顯示。運行/暫停 按“ ”鍵進行運行、暫停切換狀態。左右兩鍵為移動光標鍵。①顯示屏從左上角開始個方框為顯示模式，開機后不用操作，讓其處于NONE模式即可。②第二、三個方框為縱、橫坐標尺度，當光標在其上時，按＋、-鍵可改變大小（其中縱坐標要改變尺度大小，需長按＋、-鍵）。③第四個方框FS為存儲，當光標在其上時，按＋、-鍵可選擇要存儲的位置文件，存儲則按M鍵。存儲方式是覆蓋（無需刪除），顯示器在正常工作的情況下，按下M鍵，存儲成功則存儲的位置跳向下一個文件。④第五個方框FL為讀取，當光標在其上時，按＋、-鍵可選擇要讀取的文件，M鍵為確認鍵。顯示的紫色波形為讀取波形。也可連接計算機通過專用軟件讀取波形。⑤第六、八個框不用操作。⑥第七個框Nm為dB值顯示的采樣平均數，按＋、-鍵可改變平均的個數。⑦左下角為顯示時間框，通過移動光標以及按＋、-鍵可設置時間。開機后都要重新設置時間，便于讀取數據時查看日期。⑧右上角為電池狀態。右下角方框為顯示器運行狀態。上方的按鍵為暫停鍵。
