黑龍江臺區識別儀那么，解決這個問題，從而使之能夠正確的分辨，我們慣常采用的辦法就是在相鄰的臺區加掛我們的主機，這樣因為信號的微弱區別，使之能夠準確的分辨是從哪個臺區發出來的信號，這種方式也是經過很多使用單位的現場試驗和驗證證明了的。（5）為保證操作使用過程的，除要嚴格按照相關的規程操作外，設備首先要先接黑線（零線）進行保護，并在工作結束后拆線時拆除零線。（6）由于載波在傳輸過程當中會受到各種電器運行時產生的各種各樣的干擾和線路本身的阻抗等各種原因，有時可能會出現終端提示“請重試”，這表明終端已經收到了主機的信號，但無法正確完整的接受，這時可以多測試幾遍，或者換一個同一條線的不同點來測試或者過一會再來測試。（7）在主機剛剛上線使用過的情況下，需要再次掛接前，為保證測試效果，建議在接線前先行將主機黑色的零線和三根相線（紅、綠、黃）進行短路3-5秒，目的是釋放機內的殘余電壓。注意：本項操作是在主機準備加電之前進行，并非在主機已經上電時的帶電操作。（8）為保證，在夾上本設備的地方，一定要有專人值守或將設備鎖進封閉設備間內，如果露天擺放，至少要有相應醒目的提示警示標志。完成工作后，立即撤除！（9）設備在夾上去的時候，有時可能會在接觸的一瞬間出現微弱火花，對使用和不構成任何影響。（10）為避免導致儀器的損害或其他的后果，請務必按對應相序接線，特別注意主機上的黑線必須接零線或地線。（11）操作人員務必持證上崗，并佩帶帽、絕緣手套、穿絕緣膠鞋，現場進行警示和隔離，同時嚴格遵守各項操作規程。（12）使用人員應嚴格遵守電工帶電檢測的有關條例和規定。（13）本儀器內有高壓和大電容，非本公司以外的任何人、機構對儀器拆動和維修都是危險的。（14）本公司聲明：對違反以上條款的行為不承擔任何相關責任。
<黑龍江>天正華意電氣設備有限公司

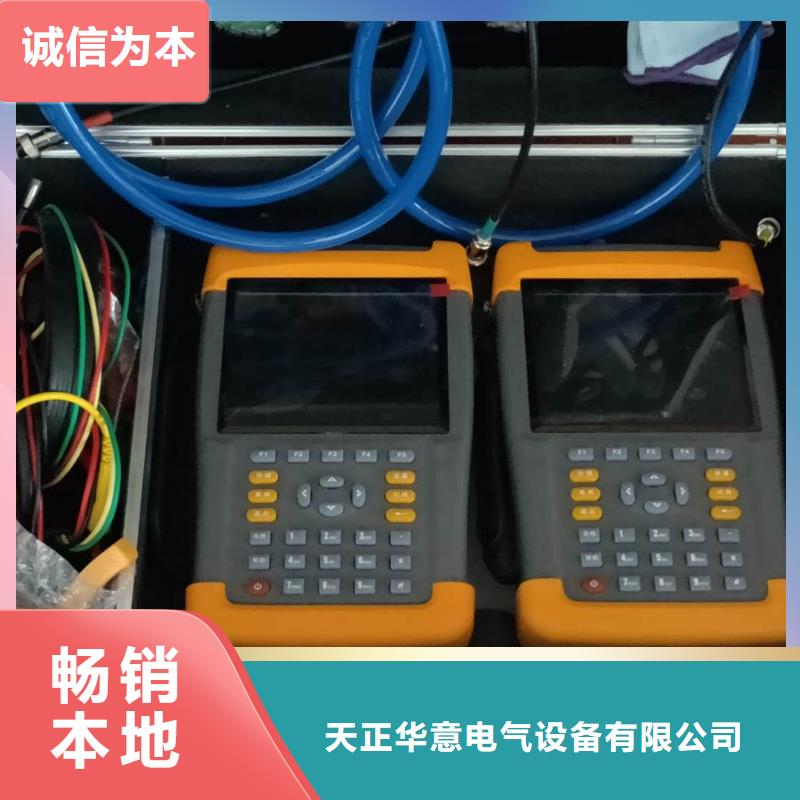

黑龍江臺區識別儀功能特點1.大功率負荷信號傳輸通訊方式，理論通訊距離滿足任意的臺區供電范圍。2.特殊的脈沖電流發射及檢測方式，保證不會因共高壓的臨近臺區會發生串信號的錯誤。3.快速、方便的臺區識別功能，分機發起，測試時間不超過6秒鐘，結果準確率100％；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器臺區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。4.分支識別功能，準確判別被測用戶所在臺區供電線路的分支，單臺主機可以同時檢測3個分支，多臺主機同時工作可擴展至18個分支。5.具備臺變互測功能，多臺主機同時工作，可準確判定各被測試變臺的獨立性，有無電氣連接關系。6.具備零火線判別功能，可以顯示零火線接線是否正確，有無反接。7.具備相序判別功能，可判別ABC各相的相序是“正相序”還是“逆相序”。8.電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。9.多種工作模式任意選擇，組合方便，設置靈活；具有獨立的電力載波、獨立的電流脈沖發送和電力載波與電流脈沖綜合方式等多種通訊方式。10.多機工作模式，儀器不分主、分機，每臺設備都可以設置為主機或分機；支持一主多分、多主一分、多主多分三種模式，方便用戶使用，可有效提高工作效率。
黑龍江諧波質量分析儀生產廠家有樣品
黑龍江臺區識別儀 測試量程及指標?頻率測量測量范圍：45～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.測量誤差: ≤0.02Hz?輸入電壓量程：UA\UB\UC\UN輸入范圍：AC或DC 5-1000V；U0\U0N輸入范圍AC 5V-450V?輸入電流量程：0.06A-6A，其他量程可以根據用戶要求選配?電壓和電流精度：滿量程的±0.1％?基波電壓和電流之間相位差的測量誤差：≤0.5°?諧波電壓含有率測量誤差：≤0.1％?諧波電流含有率測量誤差：≤0.2％?三相電壓不平衡度誤差：≤0.2％?電壓偏差誤差：≤0.2％?能量：滿量程的0.2％?功率：滿量程的0.2％第二章．設備布局1．面板正面圖：2. 按鍵操作電源開關儀器電源開關上翻光標向上移動下翻光標向下移動遞減 數字減小或參數切換遞增 數字增大或參數切換返回 返回上一層菜單確認確認操作命令3. 測試前的準備工作：接線：1. 工作電源采用鋰電池供電，無需要外部電源，可以連續工作8小時。電池欠電時請及時充電。2. 電壓接線本儀器的UA、UB、UC 和UN 接線端子可以測量交流電壓也可以測量直流，電壓輸入范圍：AC或DC 5V-1000V。測試零序電壓的端子為U0和U0N，測量電壓只能是交流電壓，輸入范圍：AC 5V-450V電壓接線有兩種接線方法，分別為三元件星形和兩元件V形兩種接法。現場可以根據不同情況采用不同接線方法。以下分別介紹各種接線方法：A ： 三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和UN 接線端子分別接到現場A、B、C、N三相電壓和零線上。如上圖B ： 兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的UAN接現場B相電壓。如上圖備注：測量零序電壓時，只需要用 U0 和 U0N 兩個接線端子就可以了。（零序電壓測量范圍AC 5V-450V）4. 鉗表接線：各相鉗表對應插入電流輸入插座中，并鎖緊，以保證良好接觸。5. USB1接口：連接USB線，用于與后臺聯機通訊。直接使用后臺軟件測試。6. USB2接口：用于連接U盤存儲測試數據。
黑龍江臺區識別儀功能特點?采用功率、電流、相位甄別技術進行現場不停電測試。?可測試單相用戶表計、用戶負載和開關的對應關系。?標準配置應提供3只5A電流鉗（鉗表量程可任意擴展）。?采用大屏幕液晶，中文顯示，操作設置方便簡單。?可配置多個分機進行測試方便使用，從而提高工作效率。?采用高速DSP處理器，并具備電壓、電流、功率、不平衡度測量和線路壓降測試功能。?具備多重保護，確保操作的性。?為了保障操作的性，儀器均具備多重保護。3 技術參數?通訊方式：FSK方式127KHz電力載波，通訊速率：100BPS，距離：2.5km?電流測試距離：≥5km?工作電壓：AC220V±10％?主機功耗：≤30VA?鉗型電流互感器鉗口直徑：7mm(5A)、50mm(100A/500A)?工作環境溫度：-30℃~70℃?工作環境濕度：≤93％RH電壓輸入：A相電壓輸入Ua黃色，B相電壓輸入Ub綠色，C相電壓輸入Uc紅色，零線輸入 Un 黑色。電流(鉗表)輸入：黃色電流鉗連接“Ia”，綠色電流鉗連接“Ib”，紅色電流鉗連接“Ic”，在關機狀態下，把電壓測試線的一端按黑、黃、綠、紅分別接到儀器后面板的Un、Ua、Ub、Uc端子，電壓測試線的另一端（可安裝夾子）對應夾到變壓器出線的Un、Ua、Ub、Uc上。鉗形電流表，作為雙向通訊的關鍵采集部件，必須放置到合理的位置才能起到關鍵作用。如上圖所示，鉗形電流表要分別鉗到有疑問的用戶表計尾端和相鄰表計尾端，通常是鉗零線（火線也可以）。電壓線連接到表箱中的ABCN電壓線上，當電表箱內為單相時，只連接儀器的Ua、Un到火線和零線。接好線后開機，修改量程為“零序電流”。
<黑龍江>天正華意電氣設備有限公司
<黑龍江>天正華意電氣設備有限公司
黑龍江諧波質量分析儀生產廠家有樣品
黑龍江臺區識別儀 技術指標1、臺區測試部分通訊方式：特種負荷信號傳輸，距離：≥5km電流測試距離：≥5km識別周期：≤6秒測試成功率：分支識別數量：單主機3路（多主機方式可擴展18路）鉗型電流互感器：750A/1500A柔性電流鉗50mm卡鉗(50A/100A/250A/500A)（選配）2、電參量測量部分電壓：±0.2％ 電流：±0.5％功率：±0.5％ 頻率：±0.02Hz相位：±0.2°3、電能質量部分電壓諧波測量次數：2－51電流諧波測量次數：2－51諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％4、工作環境工作環境溫度：-30℃~60℃工作環境濕度：≤95％RH工作電壓：AC220V±10％5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。6、重量重量：1Kg7、單機體積體積：25cm×16cm×6cm三、結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器上方是液晶顯示器，下方是按鍵區，頂端為接線部分，包括：電壓輸入端子UA、UB、UC、UN；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；保險座。打開支架后右側下部為其他接口部分，包括：232串行口（用于上傳保存的數據至計算機）；充電器接口為預留口（本機不帶電池），用于連接充電器；USB接口，通過U盤，可將儀器內存儲的數據文件拷貝到電腦。
<黑龍江>天正華意電氣設備有限公司 黑龍江諧波質量分析儀生產廠家有樣品
黑龍江臺區識別儀主要功能載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。綜合測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此功能主要針對電力載波通訊存在串擾的情況下使用。可以的區分分機所在線路的臺區、相序和壓降情況；電流測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12、13所示），等待您下一步的操作指令 綜合測試在分機的主菜單界面下，通過”鍵移動光標，使光標選中“1、綜合測試”，單擊“確定”鍵，進入綜合測試界面（如圖14所示）。也可在主菜單下，直接單擊“1”鍵，進入綜合測試界面。圖14該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。在綜合測試界面，當分機接到主機發來的完整電力載波數據幀后，在屏幕的左上角將顯示“Y”符號，顯示“按確定鍵發送電流”提示信息。此時用戶單擊“確定”鍵，將發送一組脈沖電流，此時如果主機可以檢測到該電流脈沖群，將會發出載波確認信息。分機在發出脈沖電流后，將等待主機的應答信息，一旦得到應答信息，將顯示被測線路的主機編號（即變壓器編號）、被測線路所屬相別等測試信息。如果主機修改量程為“零序電流”時，分機測試結果中的主機編號（即變壓器編號）將增加顯示分支信息。比如顯示變壓器表示的是此分機測試點屬于編號為“1234”的主機（臺區變壓器），并且屬于“A相電流鉗”所鉗的分支。
<黑龍江>天正華意電氣設備有限公司 黑龍江諧波質量分析儀生產廠家有樣品黑龍江臺區識別儀附錄附錄A：現場操作注意事項當主機儀器掛接在變壓器的低壓側時，載波信號從主機發送出來，通過變壓器可能會有一小部分信號耦合到高壓側，通過高壓線傳送到臨近變壓器，再通過臨近變壓器耦合到該變壓器的低壓側，從而臨近臺區存在與在測臺區相同的主機編號數據的可能。因此，為確保測試數據的準確性，建議采取將相鄰的變壓器都掛接上本測試儀器的辦法即可。附錄B：附件所有附件（標準件和選購件），都可向青島天正華意電氣設備有限公司或經正式授權的經銷商訂購。標準附件：名稱數 量鋁合金手提外箱一只手持終端 一臺主機一臺主機測試線（2m） 一副測試夾（紅、黃、綠、黑各一只終端測試線一副選購附件：3m主機測試線 12m主機測試線5m主機測試線特殊用途測試夾附錄C：一般保養和清潔（1）一般保養①請勿把儀器儲存在或放置在液晶顯示部分會長時間受到直接日照的地方。 ②請勿把儀器儲存在或放置在潮濕、高溫的地方。小心。請勿讓噴霧劑、液體或溶劑沾到儀器上，以免損壞儀器。（2）清潔根據操作情況須經常對儀器進行檢查，并用干凈柔軟的棉織物清潔儀器外表面。 小心。請勿使用水或任何具磨蝕性及化學清洗劑，以免造成人為的儀器損壞。
<黑龍江>天正華意電氣設備有限公司
黑龍江臺區識別儀 按上下鍵用來選擇電流檢測類型和鉗表量程在進行用戶表計接線檢查（表戶識別）時，必須選擇“3.零序電流”。其他選項是作為檢測儀器精度使用的，請您慎用。4.5 主機編號主機編號：可輸入4位數字，用來設置主機編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。5 分機使用說明圖11 分機現場接線示意圖5.1 主要功能表戶測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此為本儀器的主功能，即用來進行表戶對應關系的測試。載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。脈沖測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12所示），等待您下一步的操作指令。
<黑龍江>天正華意電氣設備有限公司
黑龍江諧波質量分析儀生產廠家有樣品
黑龍江臺區識別儀理想的電力系統向用戶提供的應該是一個恒定工頻的正弦波形電壓，而隨著電力電子技術的發展，直流輸電、大功率單相整流技術在工業部門和用電設備上被廣泛應用，如大功率可控硅器件、開關電源、變頻調速等，這些典型非線性負荷將從電網吸入或注入諧波電流，從而引起電網電壓畸變，使電網波形受到污染，供電質量惡化，附加損失增加，傳輸能力下降，成為影響電能質量的重要因素。在電網中，三相負荷不平衡、電力系統諧振接地等會產生負序，大功率整流和非線性設備等會產生諧波。負序和諧波嚴重影響了供電質量，它們首先影響了電力設備運行。諧波可能引起諧振，諧振高壓加在電容器兩端，因為高次諧波對電容器阻抗很小，所以電容器易過負荷而擊穿；高次諧波電流流入變壓器，鐵芯損耗增加；高次諧波電流流入電動機，不僅鐵芯損耗增加，而且使轉子發生振動，嚴重影響加工質量；高次諧波使保護設備誤動作，使系統損失加大；高次諧波使電力系統發生電壓諧振，在線路上引起過電壓，會擊穿設備絕緣。負序和諧波對發電機不僅有熱效應，產生局部發熱，而且會使發電機組產生振動，并伴有噪音，嚴重威脅機組的穩定運行。電能質量分析儀采用先進的32位DSP處理器，是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。可實時監測電網高達63次諧波分量、諧波總畸變率、三相電壓不平衡度、電壓波動和閃變、電壓驟升、驟降、短時中斷、電壓偏差、頻率；各次諧波有功功率、無功功率、真功率因數、相移功率因數、真有效值等電能質量指標。
