試驗應在"相對相"間及"相對地"間進行，測量次數為三次，求其平均值。每二次試驗的時間間隙不小于10S，放電后子0.2S內切斷工頻電源。試驗時可在試驗變壓器旁邊串聯一只10A以上的電流表，觀察電流值，當電流發生突變時，表明試品已放電，此刻的電壓值即為工頻放電電壓值。若現場有條件，可通過高壓測試儀直接讀取脈沖電電壓值。每3-4年應做一次工頻放電試驗的常規檢測。
電力設備性試驗規程規定：35kV及以下的過電壓保護器用2500V兆歐表測量，其絕緣電阻不低于1000MΩ。
對無間隙過電壓保護器還要測量1mA(直流)時的臨界動作電壓U1mA和75%U1mA直流下的泄露電流 ，測量的U1mA主要是檢查其閥片是否受潮，確定其動作性能是否符合要求。U1mA實測值與初始值或制造值相比，其變化不應大于5%，U1mA過高使保護電氣設備的絕緣裕度降低，U1mA過低使過電壓保護器在各種操作和故障的瞬態過電壓下發生，測量75%U1mA下的直流泄露電流，主要檢測長期允許工作電流的變化情況。規程規定，75%U1mA下的泄露電流不大于50μA過電壓保護器參數及選型
從真空開關操作過電壓導致高壓電動機絕緣損壞的機理著手，分析了過電壓保護器應具備的條件．確定了較常用的帶串聯間隙四星形過電壓保護器的選型安裝裝、定期試驗方法及注意事項 認為．過電壓保護器額定電壓的選擇應不小于9．94kV；過電壓保護器持續運行電壓的選擇應大于較高運行線電壓即7．21 ．并小于工頻放電電壓值；過電壓保護器殘壓值的選擇應低于15．9kV；工頻放電電壓的選擇值根據負栽不同．應在9．3kV~12．48kV。
組合式過電壓保護器參數額定電壓UR的選擇
確定組合式過電壓保護器額定電壓的主要依據是單相接地時健全相的較高暫時過電壓 根據電力部1993年l0月30日《關于提高3 kV～66 kV無間隙金屬氧化物避雷器額定電壓和持續運行電壓有關情況的通報》，對于6kV～10kV電機 ≥1．38 ，按國內標準，較高運行線電壓為 =1．15 ，則6kV電動機的 =1．15~6．3=7．2(kV)，6 kV電機過電壓保護器的額定電壓 ≥1．38~7．2=9．94(kV)。
組合式過電壓保護器持續運行電壓的選擇
由于6kV～35 kV系統多為中性點不接地系統．出現單相接地以后．相對地電壓上升為線電壓

這有用嗎?曝光的案例是：連防雷器一起被燒毀。這種“專業防雷廠家”視頻通道的防雷設計有幾個疑點值得關注。1)先看前端串接在攝像機輸出端的視頻號防雷
器：防雷器上端接視頻線的輸入輸出，另有一個接地點常態下與視頻線開路(有的產品做成了常態短路)，高壓時內部元件將視頻線短路接地泄放雷電流。這里應該注意到：攝像機立桿接閃時，視頻號防雷器放電通道是：“避雷針體—攝像機—視頻短線—防雷器內部放電元件短路—接地點—接地網”;接閃時，避雷針體與防雷器這兩個“雷電流放電通道”是并聯向地網放電的。2)立桿避雷針接閃時，巨大的放電電流在避雷針體上形成巨大的“雷電
反擊電壓”;視頻號防雷器的上端也同樣加有這個“雷電反擊電壓”。如果這個防雷器能夠把40萬伏以上的“雷電壓”，削減到十幾伏、幾伏以下，那么這個防雷器泄放雷電流的能力必需大大超過避雷針，使雷電流“主要通過防雷器泄放”，而不是主要通過避雷針泄放。很難想象，“防雷器用≥2.5mm2的絕緣多股銅芯黃綠色軟線直接與地網連接”，它的放電能力能遠遠超過金屬立桿?顯然不可能，后果只能是“引雷自毀”。3)“專業防雷
廠家”介紹的防雷器都是防感應雷的，沒有介紹可以有效防“雷電反擊電壓”而又不被燒毀的。但是他們積極推出的“安防防雷系統設計”卻敢于這么應用，說明這類設計缺乏起碼的安防系統概念。如果真有這么厲害的防雷器，那避雷針就可以不用了。4)把“雷電反擊電壓”直接引入安防系統，到底是防雷還是引雷?對這個問題，2年多來的安防論壇追蹤，沒有一個“專業防雷廠家”能作出正面解釋，他們一律采取回避態度。到目前為止，只見過一
些“專業防雷廠家”，積極倡導安防工程這樣設計和應用，沒有見過哪個專業廠家的防雷器(浪涌保護器)產品敢于宣傳“泄放雷電流的能力可以超過避雷針”，可以的限制“雷電反擊電壓”。隱患一：把“雷電反擊電壓”直接引入安防系統攝像機立桿避雷針化，就是指立桿按照避雷針設計，并強調攝像機外殼必須與金屬立桿等電位連接。我們來分析防直擊雷的“攝像機立桿避雷針化”，對安防系統的影響。

推廣漏電保護開關對防止漏電觸電、減少人身觸電傷亡事故、防止設備漏電有很大的作用。一般來說，廠家生產的漏電保護開關都有短路和漏電保護功能，有的還設有過載、過壓、欠壓保護等功能。只要質量過硬，就能夠滿足穩定、可靠的要求。使用漏電保護開關，對于提高用電水平，減少人身觸電傷亡事故和設備漏電保護起著重要作用，還可避免許多電氣火災事故，供電企業還可減少因
漏電觸電而引起的經濟賠償損失、糾紛，甚至減少這方面的法律。總之，使用漏電保護開關對用戶、對供電企業都有積極而深遠的意義。 [1] 電涌保護器編輯浪涌保護器的類型和用途1、雷擊的形成和危害過電壓作為電力問題的一種對電力系統的損害十分明顯，導致電力系統的設備故障或者設備損壞。過電壓分為內過電壓和外過電壓，而內過電壓一般對于民用電以及配電系統和設備不會造成危害；外過電壓對于設備的危害
比較大，是由空氣中大量放電所導致的，即雷擊作用，必須采取有效措施才能避免其對電子設備的破壞。2、國內浪涌保護器的現狀和用途浪涌保護器主要是對電子設備起過電保護作用，以避免雷擊效應對電子設備和用電設施產生巨大的瞬態電壓而導致過壓損壞。浪涌保護器既能夠防止過電壓又能夠分走浪涌的電流，隨著工業科技的快速發展以及防雷擊等災害的日漸重視，浪涌保護器取得了快速的發展。3、浪涌保護器的原理和分類
浪涌保護器的工作原理就是通過限壓或者分流避免電路中過壓現象的發生，主要由氣體放電管、放電間隙、半導體、濾波器及二極管構成。按用途分可以將浪涌保護器分為電源浪涌保護器、電流浪涌保護器以及天饋線浪涌保護器；按工作原理可以分為電壓開關型、限壓型以及組合型。電涌保護器的選擇浪涌保護器很難一次將能量釋放完全，即需要經過若干次的能量釋放，所以在工業上常采用分級泄壓的方式來通過電涌保護器對各種電子設備完
成防雷保護。因此， 級電涌保護器所釋放的電壓就是在直接發生雷擊的部位或者高電壓處進行的，一般情況下， 級電涌保護器僅完成對能量的部分泄放作用，而不能泄放完全，需要加裝第二季電涌保護器；第二季電涌保護器主要是分壓或者泄放 級電涌保護器處理過后的電壓并完成對雷電發生處電子元器件的保護，而且第二級電涌保護器還可以泄放 級電涌保護器在運作時由于電磁效應而產生的電壓和電流，以此類推，第三、四級電涌保
護器的作用也是對前一級的浪涌保護器所泄流后的殘余電壓進行處理或者完成對電子元器件的保護。

由于相相、相地都是雙間隙，每個間隙承擔1/2工頻放電電壓，在正常情況下中心點電位是“零”，則由相間隙承擔工頻電壓，同時對地存在寄生電容，寄生電容的存在會使
實際放電值出現不穩定。2、三間隙星形接法組合式過電壓保護器由三個間隙和四個單元組成過電壓保護器。其結構與四間隙不同點在于取消了接地保護單元間隙，相地保護采用單間隙，接地保護單元由純電阻性材料組成，在中心點受寄生電容和雜散電容等外界因素相對小。相相過電壓時由相間保護單元和接地保護單元共同完成，相相過電壓也是由兩個間隙來承擔。通過接地保護單元的調整可以使相相、相地工頻放電電壓做成一樣。 
3、菱形間隙星形接法組合式過電壓保護器由一個菱形間隙和四個單元組成過電壓保護器。其結構與四間隙星形接法不同點在于采用了菱形間隙結構，將帶串聯間隙的三相組合式過電壓保護器放電間隙的數量降到1，從而降低了分布電容和雜散電容對放電數值的影響，相間過電壓和相地過電壓過程均由一個間隙完成。由于間隙和過電壓保護器可以分別裝置，這樣過電壓保護器可直接和外殼材料熱壓鑄在一起，使閥片周圍空腔幾乎不存在，在
過電壓保護器的密封受潮和防問題解決的比較好。4、間隙并聯高壓電阻間隙上并聯了一個高壓電阻，在工頻時，間隙的容抗遠大于并聯電阻的阻抗，間隙兩端的電壓取決于電阻的分壓值。在沖擊時，由于波前很陡，其等值頻率遠高于工頻，此時間隙的容抗遠小于阻抗，電壓分布由容抗決定，故不受并聯電阻的影響。  可以的。我公司生產的過電壓保護器方便，特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成

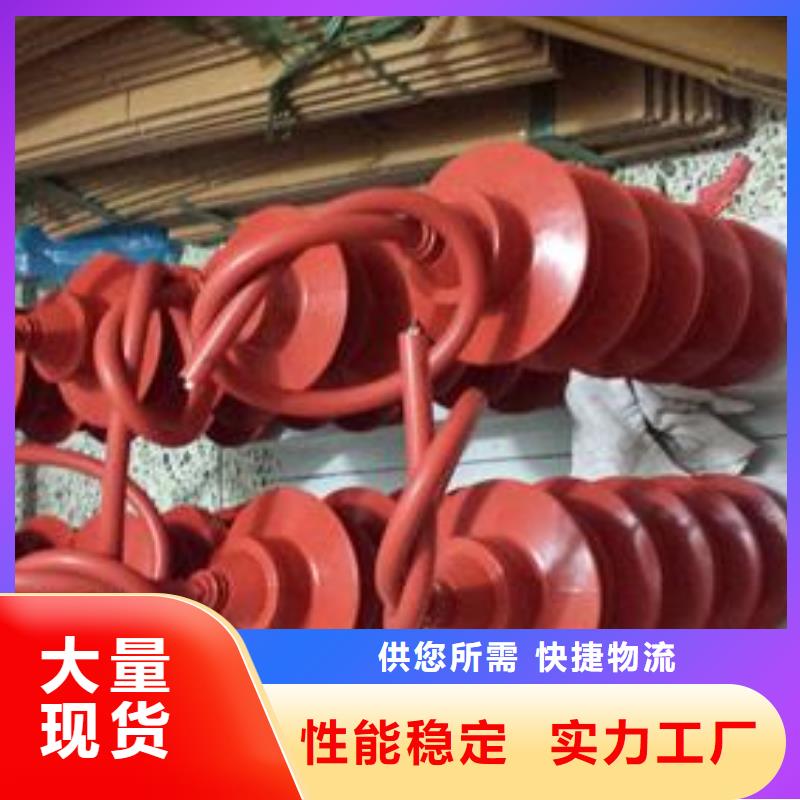

套開關柜配套使用，或直接安裝在小型箱式變電站內。二、碳化硅避雷器、無間隙氧化鋅避雷器和帶串聯間隙氧化鋅避雷器的性能比較？    阻容吸收器大優點是緩和入侵到被保護設備的過電壓波的陡度，改善設備繞組上的電壓梯度，但有體積大，無明顯過電壓限制值，吸收過電壓能量容量小，會產生高次諧波污染等問題。無間隙氧化鋅避雷器是一種較先進的過電壓保護設備，與傳統的碳化硅避雷器相比，在保護特性、通斷能力和抗污
穢等方面均有優異的特性，其ZnO電阻片的非線性極其優異，使其在正常工作下接近絕緣狀態。    但它保護殘壓較高，避雷器在線監測器無法滿足操作過電壓下頻繁動作的要求，存在工頻老化和承受荷電率和熱平衡條件的限制，這對于保護電動機類絕緣耐壓水平的設備來說還存在不足的。
