黑龍江電機定子性能綜合測試臺供貨商 <黑龍江>天正華意電氣設備有限公司

黑龍江發電機特性綜合測試儀測試內容及方法：本測試系統能自動測試電機的直流電阻、絕緣電阻、匝間絕緣強度、工頻耐壓及泄漏電流、電機堵轉及空載等所有測試項目。輸出線路測試時多可一次接入4臺被試電機一起測試，接好測試線以后，輸入或選擇該電機型號的標準參數范圍及所選測試線序號，按下測試啟動按鈕，系統程序將會按照如下測試項目及順序進行自動測試。1.直流電阻首先測量當前環境溫度，作為電阻的修正依據，再按照輸入的標準參數自動選擇電阻量程，測量電機的直流電阻，并計算三相繞組電阻不平衡度，經環境溫度補償后的電阻值與標準參數中的上、下限自動判斷合格與否，如果測試數據大于上限值，則說明此線包超上限，用紅色字體顯示在屏幕上，如果測試數據小于下限值，則說明此線包超下限，用藍色字體顯示在屏幕上，這兩種情況均為不合格，不合格則終止以下項目的測試，報警并顯示，如果測試數據（經溫度修正后）在上、下限之間，說明線包的電阻值合格，則繼續下面的測試過程。溫度修正是將在測試時溫度下的電阻值，按銅線的溫度系數自動修正到標準參數所在的溫度下的電阻值，才能比較。如果標準參數未輸入溫度值，則按20℃修正比較。電阻測試采用高精度的HP3544數字電阻儀，四端測量技術，導線及接觸電阻。

黑龍江發電機特性綜合測試儀系統設計依據標準：電機產品試驗項目和方法均符合下列標準的 版本，但不僅限于下列標準。1、 GB755/IEC 60034-1《旋轉電機 定額和性能》。2、 GB/T1032-2012《三相異步電動機試驗方法》。3、 GB/T9651《單相異步電動機試驗方法》。4、 GB14711-2013《中小型旋轉電機要求》。5、 GB12350《小功率電機要求》。6、GB/T22670-2008 《變頻器供電三相籠型感應電動機試驗方法》系統軟件采用全中文操作，Windos10系統，人機對話簡捷方便，系統軟件設立電機標準參數數據庫（數據庫可按日期、序號，電機型號等儲存，也可根據用戶要求設立），標準數據庫具有權限管理功能，通過密碼進入或修改。系統對測試數據具有自動記錄（三線制檢測匝間、對地工頻耐壓、對地絕緣電阻合格，記錄表格默認其相間工頻耐壓、相間絕緣電阻合格）、判定結論和保存功能。并可用多種方法進行查詢，軟件對檢測記錄的數據具有統計分析及打印功能，并可將測試數據導入到Excel表格，還可根據用戶要求進行表格設計（加入甲方公司圖文標識）。系統具有較強抗電磁干擾能力。該系統操作簡單易學，具有高可靠性及抗干擾能力，此系統即適用于任何環境的實驗室及車間，系統軟件終身免費升級

黑龍江發電機特性綜合測試儀當選擇人工啟動方式時，可在試驗開始前倒數讀秒5、4、3、2、1，當讀到2時點擊試驗界面上的啟動按鈕，系統開始自動記錄試驗數據。當選擇自動啟動方式后，點擊啟動按鈕，系統測量參數在0.1秒的變化量，當達到設定值時，系統開始記錄數據，并適當保留采樣前的一些數據，便于分析。當試驗記錄完成后，點擊試驗完成按鍵，并點擊菜單中文件→保存數據。在進行發電機空載、短路試驗時，縱坐標和橫坐標的取值范圍是按試驗時，試驗值與對應額定值的比值來大致選取。比如：縱坐標選用1.3，則表示縱坐標顯示的值為定子電壓（或電流）額定值的1.3倍；同樣橫坐標也是這樣表示的。在進行發電機滅磁、零起、10％階躍試驗時，縱坐標的取值范圍是按試驗時，試驗值與對應額定值的比值來大致選取。橫坐標的取值是按試驗的持續時間大致取值。七、數據分析調入波形 選擇好要做試驗的機組后，如果是分析已做過的試驗數據，在試驗界面的菜單中選擇文件→打開數據，在數據列表中選擇要分析的試驗數據。選擇后，可連續點擊過程重現鍵，試驗曲線會依次畫出；也可直接點擊任務→顯示曲線。對比波形 當您需要對比分析同一機組的不同次試驗數據時，可在菜單中任務→曲線對比，在數據列表中選擇要對比的試驗數據。錄入數據 當您需要記錄該機組的歷史數據時，在試驗界面的菜單中選擇文件→錄入數據，這時軟件會提示您選擇所要錄入的試驗類型，在選擇完畢后，繼續選擇所要錄入的參數、數據量、日期等，在數據編輯欄中添入試驗數據，退出。編輯數據 當您錄入完數據后，可通過調入波形查看所錄入數據的正確性，如果曲線的走勢與以前的試驗曲線不符，則在錄入數據時有誤，這時可通過編輯數據來修正。方法如下，在試驗界面的菜單中選擇文件→編輯數據，這時則會出現數據編輯欄，改正錄入有誤的數據，保存、退出。飽和系數 你也可在試驗界面的菜單中選擇分析→飽和系數（短路比）來分析發電機空載時的飽和系數，也可分析發動機的短路比（短路比計算時，要選擇同一機組的空載數據和短路數據）。對于發電機短路比的計算，需要選擇同一次試驗的空載數據和短路數據，系統會自動計算出短路比。對于發電機飽和系數的計算，需要選擇試驗曲線起始階段合適的兩點，便于系統依此斜率來計算飽和系數。

黑龍江發電機特性綜合測試儀技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 3320108按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。【返回】 【↓】 【確認】參數設置參數測量電表校驗【返回】【確認】C T變比波形分析相位分析③背光燈鍵：在任何界面下，長按【F2】可以打開背光燈。

黑龍江發電機特性綜合測試儀堵轉及空載采用型號為YAJ-1701E高精度數字測試儀外形如下：所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。六、軟件功能介紹：1、系統軟件功能介紹：測試程序對電機進行自動測量，并根據測試參數進行判斷。還具有測試參數的編輯管理功能，測試結果的存儲、檢索和打印功能，測試結果的統計功能1.1啟動系統:系統接線正確后方可啟動系統總電源。1.2啟動硬件:首先將系統所需各種電源送入系統，然后將繼電器—接觸器控制盤上的空氣開關接通，系統控制部分接通，先檢查電壓表指示電壓是否正常；無異常現象后打開工控機及顯示器電源，啟動計算機，計算機將自動引導至WINDOWS操作系統的桌面。1.3啟動軟件:如果計算機啟動后沒有自動進入測試系統界面，則可以通過雙擊桌面上的快捷方式圖標(測試程序保存在“D:\電機出廠”目錄下)進入測試系統界面。本系統測試程序在WINDOWS系統中運行。測試程序運行時請關閉其它程序，以確保系統測量的穩定性和準確性。進入測試系統時首先會出現提示窗口，初始化完成并且啟動按鈕在停止狀態時即可進入測試界面三相電機。

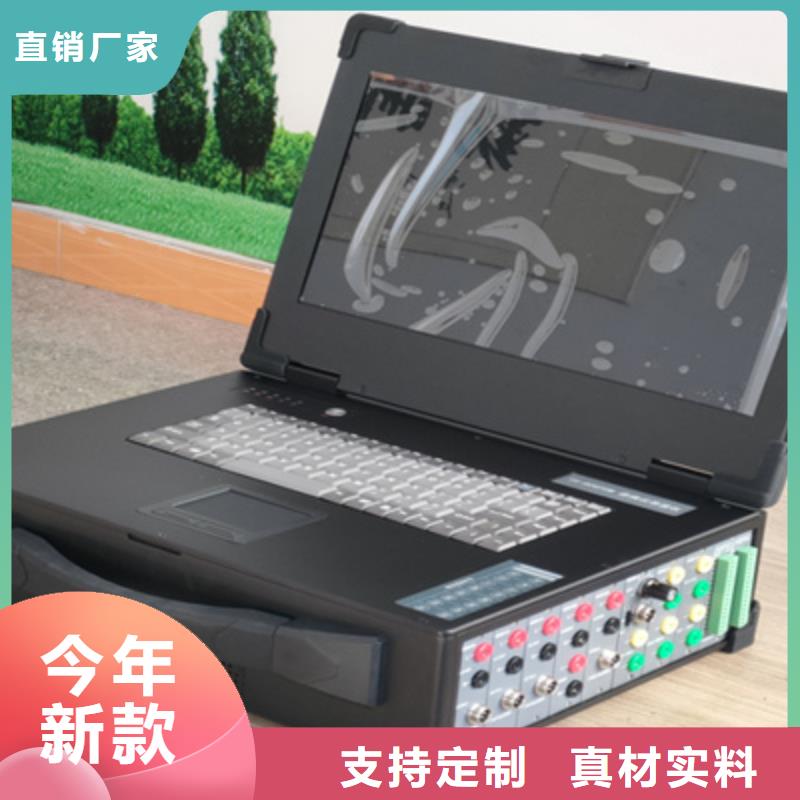

黑龍江發電機特性綜合測試儀技術特點便攜式故障錄波儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。錄波儀提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、32路模擬量。錄波儀實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

黑龍江發電機特性綜合測試儀特性類試驗特性類試驗，是指在標幺制的X-Y坐標系中，記錄兩組參量的特性曲線。典型的特性類試驗包括發電機空載、發電機短路等。試驗過程可以區分上升、下降過程，也可以只進行上升過程。試驗中同時手動錄制穩態點，并在試驗后進行曲線擬合。?試驗模板進行試驗前，特性類試驗需要設置綁定的參量、坐標系等內容；這些基本的試驗設置項稱為“試驗模板”。錄波儀軟件附帶常用的特性類試驗模板，用戶也可以創建自己的模板。由“電氣試驗/特性類試驗”，進入“試驗模板”頁面，如圖26所示：圖26?試驗設置在打開的試驗模板列表對話框中選擇要編輯的模板，并點擊“編輯”。會彈出“特性類試驗”的設置頁面，如圖27所示：圖27在此頁面中編輯模板。試驗名稱：為此類試驗命名，也就是模板名；全部模擬量：列表中的參量來自錄波儀的模擬量有效值，包括派生量，模板設置中的、為參量選擇、刪除退出按鍵。X 軸：需選擇X軸的綁定參量（多選三個），并定義X軸的名稱、刻度數以及值（標幺值）。Y 軸：需選擇Y軸的綁定參量（多選三個），并定義Y軸的名稱、刻度數以及值（標幺值）。X軸（橫軸）、Y軸（縱軸）均采用規一化值（標幺值）。X軸、Y軸可分別綁定1-3個參量，由綁定的參量取平均值后繪制試驗曲線。試驗過程：如果試驗要進行上升、點、下降的過程，請選擇“記錄上升、下降過程”；如果只需記錄上升過程類型的數據關系則選擇“僅記錄上升過程”。同步記錄參量：除了直接參與X-Y特性曲線繪制的參量外，試驗程序還可以同時顯示、記錄其它參量的實時值。

黑龍江發電機特性綜合測試儀技術特點便攜式故障錄波儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。錄波儀提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、32路模擬量。錄波儀實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。
