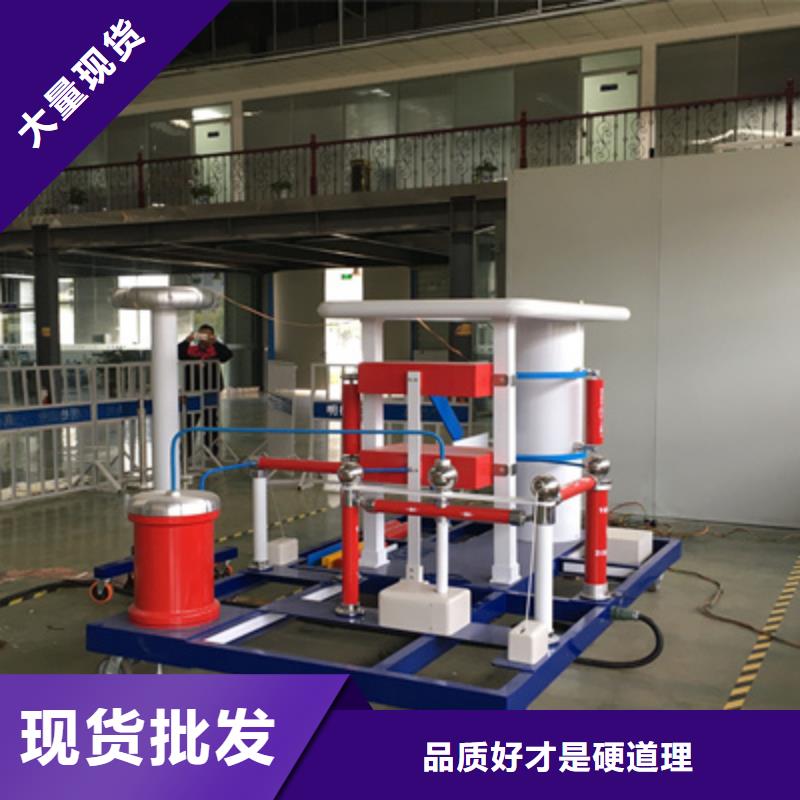

黑龍江雷電沖擊發生器沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。4.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 4.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。4.7 沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。
